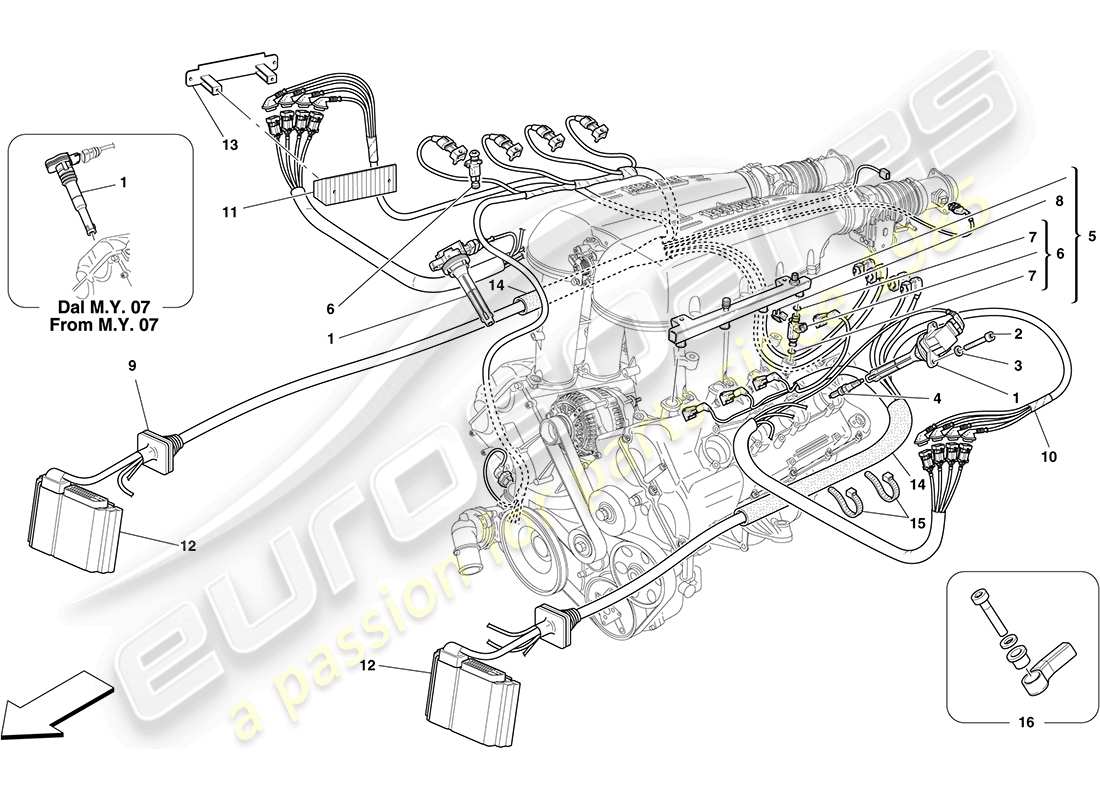

0007 - SISTEMA INIEZIONE - ACCENSIONE
Ferrari F430 Coupe (Europe) INJECTION - IGNITION SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 186914
BOBINA DI ACCENSIONE SINGOLA
-Per cilindri 3,4,5,6- -Vale per USA, CDN- -Vale fino all'Ass. No. 67970-
da £62,84
da £62,84
BOBINA DI ACCENSIONE SINGOLA Genuine Parte Maserati: usata in magazzino
Rimosso da 4200 motore 81090
Rimosso da 4200 motore 81090
# 001
MPN: 186914
BOBINA DI ACCENSIONE SINGOLA
-Per cilindri 3,4,5,6- -No per USA, CDN- -Vale fino all'Ass. No. 69638-
da £62,84
da £62,84
BOBINA DI ACCENSIONE SINGOLA Genuine Parte Maserati: usata in magazzino
Rimosso da 4200 motore 81090
Rimosso da 4200 motore 81090
# 001
MPN: 188504
BOBINA DI ACCENSIONE SINGOLA
-Per cilindri 1,2,7,8- -Vale per USA, CDN- -Vale fino all'Ass. No. 67970-
da £62,84
da £62,84
BOBINA DI ACCENSIONE SINGOLA Genuine Parte Maserati: usata in magazzino
Rimosso da 4200 motore 81090
Rimosso da 4200 motore 81090
# 001
MPN: 188504
BOBINA DI ACCENSIONE SINGOLA
-Per cilindri 1,2,7,8- -No per USA, CDN- -Vale fino all'Ass. No. 69638-
da £62,84
da £62,84
BOBINA DI ACCENSIONE SINGOLA Genuine Parte Maserati: usata in magazzino
Rimosso da 4200 motore 81090
Rimosso da 4200 motore 81090
# 001
MPN: 227876
BOBINA DI ACCENSIONE SINGOLA
-Applicabile dal MY 07- -Applicabile per USA, CDN- -Applicabile dall'Ass. No. 68460- -Non più fornito- -Sostituito da 248404-
Superamento
Superamento
Questa parte sostituisce il numero di parte 219969
# 001
MPN: 227876
BOBINA DI ACCENSIONE SINGOLA
-Applicabile dal MY 07- -Non per USA, CDN- -Applicabile dall'Ass. No. 69639- -Non più fornito- -Sostituito da 248404-
Superamento
Superamento
Questa parte sostituisce il numero di parte 219969
# 001
MPN: 248404
BOBINA DI ACCENSIONE SINGOLA
-Applicabile dal MY 07- -Applicabile per USA, CDN- -Applicabile dall'Ass. No. 67971-
Superamento
Superamento
Questa parte sostituisce il numero di parte 227876
# 001
MPN: 248404
BOBINA DI ACCENSIONE SINGOLA
-Applicabile dal MY 07- -Non per USA, CDN- -Applicabile dall'Ass. No. 69639-
Superamento
Superamento
Questa parte sostituisce il numero di parte 227876
# 002
MPN: 201599
VITE
-Non per USA, CDN-
da £0,71
da £0,71
# 002
MPN: 201599
VITE
-Vale per USA, CDN- -Vale fino all'Ass. No. 67970-
da £0,71
da £0,71
# 003
MPN: 11197774
Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 192637
CANDELA
da £17,99
da £17,99
Questa parte sostituisce il numero di parte 168325
# 005
MPN: 191390
TUBO ALIMENTAZIONE SX COMPLETO DI ELETTROINIETTORI
-Applicabile fino al MIO 06- -Applicabile fino al motore n. 99607-
da £849,41
da £849,41
# 005
MPN: 191392
TUBO ALIMENTAZIONE DX COMPLETO DI ELETTROINIETTORI
-Applicabile fino al MIO 06- -Applicabile fino al motore n. 99607-
da £1.004,19
da £1.004,19
# 005
MPN: 216542
TUBO ALIMENTAZIONE DX COMPLETO DI ELETTROINIETTORI
-Applicabile dal MIO 06- -Applicabile dal motore n. 99608-
da £830,53
da £830,53
# 005
MPN: 216543
TUBO ALIMENTAZIONE SX COMPLETO DI ELETTROINIETTORI
-Applicabile dal MIO 06- -Applicabile dal motore n. 99608-
da £830,53
da £830,53
# 006
MPN: 191393
ELETTROINIETTORE
-Applicabile fino al MIO 06- -Applicabile fino al motore n. 99607-
da £160,07
da £160,07
# 006
MPN: 213635
ELETTROINIETTORE
-Applicabile dal MIO 06- -Applicabile dal motore n. 99608-
da £127,26
da £127,26
# 007
MPN: 133902
GUARNIZIONE
da £3,29
da £3,29
# 008
MPN: 144730
CLIP DI RITENZIONE INIETTORI
da £2,24
da £2,24
# 009
MPN: 202974
CAVI CONNETTORE INIEZIONE BANCO CILINDRI DX
-Non per USA, CDN- -Non più fornito- -Sostituito da 215268-
Superamento
Superamento
# 009
MPN: 209438
CAVI CONNETTORE INIEZIONE BANCO CILINDRI DX
-Vale per USA, CDN- -Vale fino all'Ass. No. 67970-
da £906,04
da £906,04
# 009
MPN: 215268
CAVI CONNETTORE INIEZIONE BANCO CILINDRI DX
-No per USA, CDN- -Vale fino all'Ass. No. 69638-
da £1.427,01
da £1.427,01
Questa parte sostituisce il numero di parte 202974
# 009
MPN: 219904
CAVI CONNETTORE INIEZIONE BANCO CILINDRI DX
-Applicabile dal MY 07- -Applicabile per USA, CDN- -Applicabile dall'Ass. No. 67971-
da £633,72
da £633,72
# 009
MPN: 221338
CAVI CONNETTORE INIEZIONE BANCO CILINDRI DX
-No per USA, CDN- -Vale dall'Ass. No. 69639-
da £1.254,75
da £1.254,75
# 010
MPN: 204427
CAVI CONNETTORE INIEZIONE BANCO CILINDRI SX
-Non per USA, CDN- -Non più fornito- -Sostituito da 215269-
Superamento
Superamento
# 010
MPN: 209437
CAVI CONNETTORE INIEZIONE BANCO CILINDRI SX
-Vale per USA, CDN- -Vale fino all'Ass. No. 67970-
da £915,47
da £915,47
# 010
MPN: 215269
CAVI CONNETTORE INIEZIONE BANCO CILINDRI SX
-No per USA, CDN- -Vale fino all'Ass. No. 69638-
da £1.830,02
da £1.830,02
Questa parte sostituisce il numero di parte 204427
# 010
MPN: 219905
CAVI CONNETTORE INIEZIONE BANCO CILINDRI SX
-Applicabile dal MY 07- -Applicabile per USA, CDN- -Applicabile dall'Ass. No. 67971-
da £1.210,25
da £1.210,25
# 010
MPN: 221339
CAVI CONNETTORE INIEZIONE BANCO CILINDRI SX
-Vale per USA, CDN- -Vale dall'Ass. No. 69639-
da £1.735,64
da £1.735,64
# 011
MPN: 201732
SCUDO POSTERIORE DX
-Valido fino ad esaurimento-
Superamento
Superamento
# 011
MPN: 201733
SCUDO POSTERIORE SX
-Valido fino ad esaurimento-
Superamento
Superamento
# 011
MPN: 224383
SCUDO POSTERIORE DX
-Applicabile dopo l'esaurimento di 201732-
da £25,47
da £25,47
Questa parte sostituisce il numero di parte 201732
# 011
MPN: 224384
SCUDO POSTERIORE SX
-Applicabile dopo l'esaurimento di 201733-
da £25,47
da £25,47
Questa parte sostituisce il numero di parte 201733
# 012
MPN: 199215
CENTRALINA ACCENSIONE
-No per USA, CDN- -Vale fino all'Ass. No. 57595- -Vale per cambio F1-
Superamento
Superamento
# 012
MPN: 199217
CENTRALINA ACCENSIONE
-No per USA, CDN- -Vale fino all'Ass. No. 57595- -Non per il cambio F1-
Superamento
Superamento
# 012
MPN: 216390
CENTRALINA ACCENSIONE
-Vale fino al MY 06- -Vale per USA, CDN- -Non per cambio F1-
da £2.878,04
da £2.878,04
# 012
MPN: 216391
CENTRALINA ACCENSIONE
-Applicabile fino al MY 06- -Applicabile per USA, CDN- -Applicabile per cambio F1-
da £2.878,04
da £2.878,04
# 012
MPN: 217986
CENTRALINA ACCENSIONE
-No per USA, CDN- -Vale dall'Ass. N. 57596 fino all'Ass. N. 62225- -Vale per cambio F1-
da £2.882,24
da £2.882,24
Questa parte sostituisce il numero di parte 199215
# 012
MPN: 217987
CENTRALINA ACCENSIONE
-No per USA, CDN- -Vale dall'Ass. N. 57596 fino all'Ass. No. 62225- -Non per il cambio F1-
da £2.995,00
da £2.995,00
Questa parte sostituisce il numero di parte 199217
# 012
MPN: 222251
CENTRALINA ACCENSIONE
-Vale dal MY 06- -Vale per USA, CDN- -Vale fino all'Ass. No. 67970-
da £2.878,04
da £2.878,04
# 012
MPN: 222264
CENTRALINA ACCENSIONE
-No per USA, CDN- -Vale dall'Ass. N. 62226 fino all'Ass. No. 69627-
da £2.878,04
da £2.878,04
# 012
MPN: 224751
CENTRALINA ACCENSIONE
-Germania- -Applicabile dal MIO 06- -Applicabile al kit audio-
da £1.223,15
da £1.223,15
# 012
MPN: 227392
CENTRALINA ACCENSIONE
-Taiwan- -Applicabile dal MY 06- -Applicabile fino all'Ass. No. 69627-
da £1.393,98
da £1.393,98
# 012
MPN: 230386
CENTRALINA ACCENSIONE
-Non applicabile per kit audio- -No per USA, CDN- -Vale fino all'Ass. No. 69627-
da £2.885,60
da £2.885,60
# 012
MPN: 231042
CENTRALINA ACCENSIONE
-Vale dal MY 07- -Vale per USA, CDN- -Vale fino all'Ass. No. 71293-
da £2.878,04
da £2.878,04
# 012
MPN: 235220
CENTRALINA ACCENSIONE
-No per USA, CDN- -Vale dall'Ass. N. 69628 fino all'Ass. No. 73459-
da £1.586,16
da £1.586,16
# 012
MPN: 235222
CENTRALINA ACCENSIONE
-Taiwan- -Vale dall'Ass. N. 69628 fino all'Ass. No. 73459-
# 012
MPN: 236837
CENTRALINA ACCENSIONE
-Vale dal MY 07- -No sensori di temperatura- -Vale fino al MY 08- -Vale per USA, CDN- -Vale dall'Ass. N. 71294 fino all'Ass. Numero 3}
da £2.925,98
da £2.925,98
# 012
MPN: 240790
CENTRALINA ACCENSIONE
-Vale fino al MY 08- -Non per USA, CDN- -Vale dall'Ass. N. 73460 fino all'Ass. No. 74556-
da £2.925,98
da £2.925,98
# 012
MPN: 240791
CENTRALINA ACCENSIONE
-Taiwan- -Vale dall'Ass. No. 73460-
da £2.925,98
da £2.925,98
# 012
MPN: 241764
CENTRALINA ACCENSIONE
-Applicabile dal MY 08- -Non per USA, CDN, J- -Applicabile dall'Ass. No. 74557-
da £2.937,76
da £2.937,76
# 012
MPN: 241765
CENTRALINA ACCENSIONE
-Applicabile dal MY 08- -Applicabile per USA, CDN- -Applicabile dall'Ass. No. 74557-
da £2.925,98
da £2.925,98
# 012
MPN: 246747
CENTRALINA ACCENSIONE
-Applicabile dal MIO 08- -Applicabile per J-
da £2.925,98
da £2.925,98
# 012
MPN: 250922
CENTRALINA ACCENSIONE
-Applicabile dal MIO 09- -Applicabile per USA, CDN-
da £2.947,98
da £2.947,98
# 013
MPN: 192535
STAFFA DESTRA
da £16,03
da £16,03
# 013
MPN: 200163
STAFFA SX
da £79,89
da £79,89
# 014
MPN: 216545
TUBO DI PROTEZIONE
da £5,75
da £5,75
# 015
MPN: 206739
FASCETTA
da £3,90
da £3,90
Questa parte sostituisce il numero di parte 243232
# 016
MPN: 227941
COMPL. SCUDO BOBINA
-Applicabile per CINA, USA, CDN-
da £6,59
da £6,59
Questa parte sostituisce il numero di parte 227940
-part-diagram-0008.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI ATTUAZIONE PNEUMATICA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI F430 COUPE (EUROPE) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI F430 COUPE (EUROPE) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI F430 COUPE (EUROPE) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI F430 COUPE (EUROPE) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI F430 COUPE (EUROPE) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI F430 COUPE (EUROPE) COPERTURA COLLETTORE ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI F430 COUPE (EUROPE) PEDALE ACCELERATORE ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI F430 COUPE (EUROPE) IMPIANTO DI SCARICO DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI LUBRIFICAZIONE - SERBATOIO - SCAMBIATORE DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI F430 COUPE (EUROPE) POMPA OLIO/ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI F430 COUPE (EUROPE) SERBATOIO DI COLLETZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI F430 COUPE (EUROPE) RADIATORI DEL SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI F430 COUPE (EUROPE) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI F430 COUPE (EUROPE) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI F430 COUPE (EUROPE) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI F430 COUPE (EUROPE) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI F430 COUPE (EUROPE) F1 COMANDO IDRAULICO CAMBIO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI F430 COUPE (EUROPE) UNITÀ DI POTENZA E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI F430 COUPE (EUROPE) CAMBIO - COPERTURE DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI F430 COUPE (EUROPE) INGRANAGGI ALBERO PRIMARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI F430 COUPE (EUROPE) INGRANAGGI ALBERO SECONDARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI F430 COUPE (EUROPE) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI F430 COUPE (EUROPE) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI F430 COUPE (EUROPE) DIFFERENZIALE E SEMIASSE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI F430 COUPE (EUROPE) COMANDI IDRAULICI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI F430 COUPE (EUROPE) PINZE FRENO ANTERIORE E POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI F430 COUPE (EUROPE) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI F430 COUPE (EUROPE) SCATOLA STERZO IDRAULICO E BOBINA A SERPENTINA DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI F430 COUPE (EUROPE) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI F430 COUPE (EUROPE) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI F430 COUPE (EUROPE) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI F430 COUPE (EUROPE) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI F430 COUPE (EUROPE) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI F430 COUPE (EUROPE) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI F430 COUPE (EUROPE) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI F430 COUPE (EUROPE) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI F430 COUPE (EUROPE) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0052.webp "FERRARI F430 COUPE (EUROPE) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0053.webp "FERRARI F430 COUPE (EUROPE) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0054.webp "FERRARI F430 COUPE (EUROPE) DOCUMENTAZIONE E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0055.webp "FERRARI F430 COUPE (EUROPE) RUOTA DI SCORTA E ATTREZZI DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI F430 COUPE (EUROPE) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI F430 COUPE (EUROPE) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI F430 COUPE (EUROPE) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI F430 COUPE (EUROPE) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI F430 COUPE (EUROPE) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI F430 COUPE (EUROPE) TELAIO - SOTTOGRUPPI ELEMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI F430 COUPE (EUROPE) TETTO - STRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI F430 COUPE (EUROPE) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI F430 COUPE (EUROPE) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI F430 COUPE (EUROPE) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI F430 COUPE (EUROPE) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI F430 COUPE (EUROPE) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI F430 COUPE (EUROPE) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI F430 COUPE (EUROPE) COPERCHIO VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI F430 COUPE (EUROPE) MECCANISMI DI APERTURA COPERCHIO VANO MOTORE E SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI F430 COUPE (EUROPE) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI F430 COUPE (EUROPE) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI F430 COUPE (EUROPE) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI F430 COUPE (EUROPE) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI F430 COUPE (EUROPE) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI F430 COUPE (EUROPE) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI F430 COUPE (EUROPE) SEDILE ANTERIORE MANUALE - CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI F430 COUPE (EUROPE) SEDILE ELETTRICO - CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI F430 COUPE (EUROPE) SEDILE ELETTRICO - GUIDE E MECCANISMI DI REGOLAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI F430 COUPE (EUROPE) CINTURA DI SICUREZZA CON ROLLBAR DA CORSA A SEAT-4 PUNTI DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI F430 COUPE (EUROPE) CINTURA DI SICUREZZA CON ROLLBAR DA CORSA A SEAT-4 PUNTI DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI F430 COUPE (EUROPE) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI F430 COUPE (EUROPE) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI F430 COUPE (EUROPE) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI F430 COUPE (EUROPE) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI F430 COUPE (EUROPE) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI F430 COUPE (EUROPE) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI F430 COUPE (EUROPE) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI F430 COUPE (EUROPE) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI F430 COUPE (EUROPE) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI F430 COUPE (EUROPE) ECU ABITACOLO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI F430 COUPE (EUROPE) ECU E SENSORI VANO ANTERIORE E VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI F430 COUPE (EUROPE) CENTRALINE ABITACOLO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI F430 COUPE (EUROPE) ECU E DISPOSITIVI DEL SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI F430 COUPE (EUROPE) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI F430 COUPE (EUROPE) SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI F430 COUPE (EUROPE) IMPIANTO HI-FI DIAGRAMMA DELLE PARTI")
-part-diagram-0142.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI AMPLIFICAZIONE RADIO DIAGRAMMA DELLE PARTI")
-part-diagram-0143.webp "FERRARI F430 COUPE (EUROPE) SISTEMA HI FI BOSE AD ALTA POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-0144.webp "FERRARI F430 COUPE (EUROPE) KIT IMMOBILIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0145.webp "FERRARI F430 COUPE (EUROPE) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI F430 COUPE (EUROPE) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI F430 COUPE (EUROPE) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI F430 COUPE (EUROPE) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI F430 COUPE (EUROPE) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI F430 COUPE (EUROPE) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI F430 COUPE (EUROPE) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI F430 COUPE (EUROPE) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
