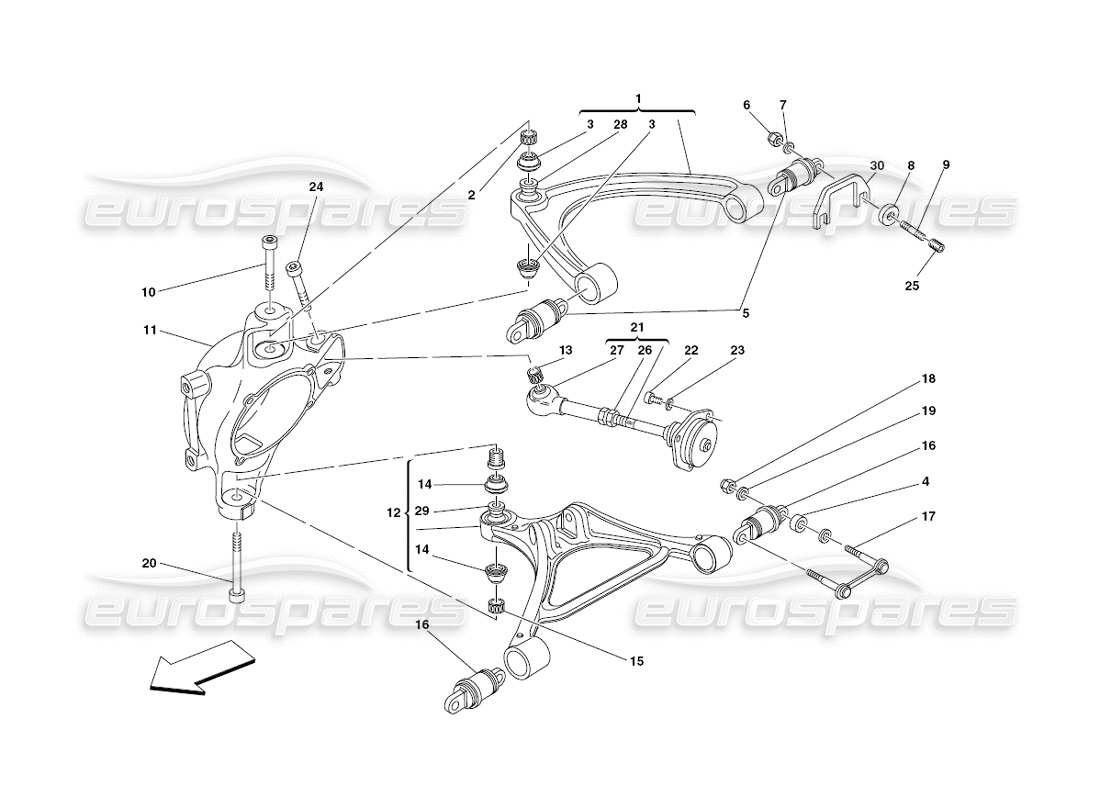

040 - Sospensione posteriore - bracci trasversali
Ferrari 430 Challenge (2006) Rear Suspension - Wishbones Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 200946
LEVA SUPERIORE
da £207,63
da £207,63
Questa parte sostituisce il numero di parte 193457 - e 5 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 179555
SQUILLO
da £3,22
da £3,22
# 003
MPN: 171848
STIVALE
da £40,56
da £40,56
# 004
MPN: 220693
DISTANZIATORE
da £2,07
da £2,07
# 005
MPN: 256105
FLAMBLOCCO
da £167,65
da £167,65
Questa parte sostituisce il numero di parte 181345
# 006
MPN: 104030
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 007
MPN: 14496524
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14496525 - e 1 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 182518
SPESSORE
da £0,64
da £0,64
# 009
MPN: 220691
BARRA FILETTATA
da £22,69
da £22,69
# 010
MPN: 179556
VITE
da £28,48
da £28,48
# 011
MPN: 220563
FUSO A SNODO POSTERIORE SX
da £239,79
da £239,79
# 011
MPN: 220564
FUSO A SNODO POSTERIORE DX
da £392,70
da £392,70
# 012
MPN: 200941
LEVA INFERIORE DX
da £207,63
da £207,63
Questa parte sostituisce il numero di parte 196397 - e 5 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 200942
LEVA INFERIORE SX
da £207,63
da £207,63
Questa parte sostituisce il numero di parte 196398 - e 5 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 179555
SQUILLO
da £3,22
da £3,22
# 014
MPN: 171847
STIVALE
da £51,40
da £51,40
# 015
MPN: 179554
SQUILLO
da £3,32
da £3,32
# 016
MPN: 329184
FLAMBLOCCO
da £89,56
da £89,56
Questa parte sostituisce il numero di parte 181346
# 017
MPN: 181499
PIATTO
da £54,53
da £54,53
Questa parte sostituisce il numero di parte 182516
# 018
MPN: 104114
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15503711 - e 1 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 14496624
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14496601 - e 2 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 181598
VITE
da £40,83
da £40,83
Questa parte sostituisce il numero di parte 178941
# 021
MPN: 194791
TIRANTE COMPLETO
da £343,10
da £343,10
Questa parte sostituisce il numero di parte 175875 - e 3 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 14306224
VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14306221 - e 1 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 1119474
Rondella
# 024
MPN: 179556
VITE
da £28,48
da £28,48
# 025
MPN: 13582271
INSERTO FILETTATO
da £4,21
da £4,21
Questa parte sostituisce il numero di parte 13582210
# 026
MPN: 204248
NOCE
da £20,62
da £20,62
# 027
MPN: 194794
TIRANTE A SFERA
da £189,66
da £189,66
# 028
MPN: 203633
GIUNTO A SFERA SUPERIORE OEM
include sigilli -
da £140,03
da £140,03
# 029
MPN: 203632
GIUNTO A SFERA INFERIORE OEM
da £156,95
da £156,95
Questa parte sostituisce il numero di parte 178928 - e 1 altro. Fare clic per visualizzare i dettagli
# 030
MPN: 184241
COLLA ADESIVA PER GIUNTI SFERICI HYSOL EA9360
(50ml)
da £124,10
da £124,10
# 030
MPN: 220606
SPESSORE
-mm. 1- -Possibile adattamento-
da £3,08
da £3,08
# 030
MPN: 220607
SPESSORE
-mm. 2- -Possibile adattamento-
da £3,08
da £3,08
# 030
MPN: 220608
SPESSORE
-mm. 3- -Possibile adattamento-
da £3,92
da £3,92
# 030
MPN: 220609
SPESSORE
-mm. 4- -Possibile adattamento-
da £3,92
da £3,92
# 030
MPN: 222484
SPESSORE
da £2,19
da £2,19
