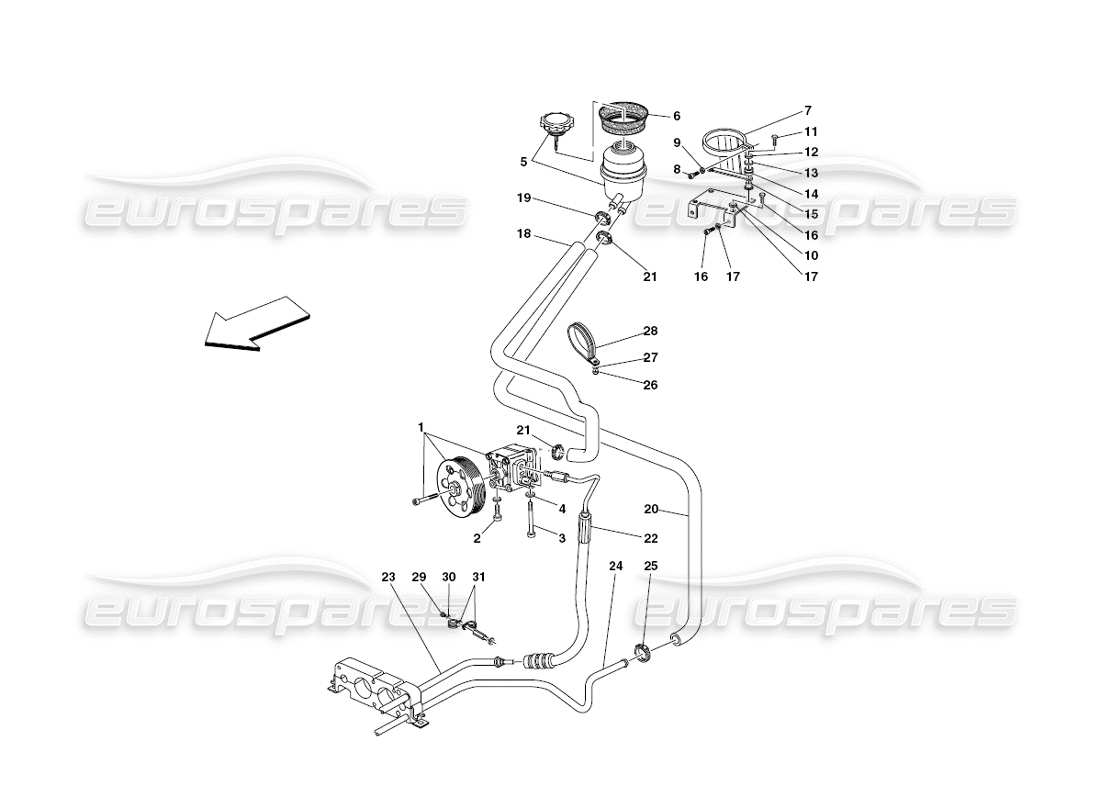

036 - Pompa dello sterzo idraulica e serbatoio
Ferrari 430 Challenge (2006) Hydraulic Steering Pump and Tank Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 198680
POMPA IDRAULICA COMPLETA
da £646,85
da £646,85
# 002
MPN: 198519
VITE
da £3,07
da £3,07
# 003
MPN: 180604
VITE
da £1,82
da £1,82
Questa parte sostituisce il numero di parte 160531
# 004
MPN: 11193874
Rondella
da £0,54
da £0,54
Questa parte sostituisce il codice articolo 11193879 che abbiamo in magazzino
# 005
MPN: 170877
SERBATOIO OLIO PER SERVOSTERZO
da £25,95
da £25,95
# 006
MPN: 179301
ANELLO DI GOMMA
da £5,41
da £5,41
# 007
MPN: 184137
STAFFA SUPERIORE
da £10,90
da £10,90
# 008
MPN: 10902124
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10902111 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 12601274
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 195428
STAFFA INFERIORE
da £11,31
da £11,31
# 011
MPN: 10902524
VITE
da £0,53
da £0,53
# 012
MPN: 11197774
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 12643724
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 103549
BOCCOLA IN GOMMA
da £0,75
da £0,75
# 015
MPN: 149707
DISTANZIATORE
da £0,66
da £0,66
# 016
MPN: 10902324
VITE
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 10902311 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 11197774
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 196892
TUBO DA SERBATOIO A POMPA
da £24,53
da £24,53
# 019
MPN: 177996
MORSETTO
da £3,78
da £3,78
# 020
MPN: 211916
TUBO DI MANDATA DA POMPA A RACCORDO
da £85,87
da £85,87
# 021
MPN: 178051
MORSETTO
da £2,11
da £2,11
# 022
MPN: 211642
TUBO DI MANDATA DA POMPA A TUBO SOTTO PAVIMENTO
da £160,15
da £160,15
# 023
MPN: 211536
TUBO MANDATA SX DAL RACCORDO ALLA SCATOLA STERZO
da £124,58
da £124,58
# 024
MPN: 202552
TUBO DI RITORNO SOTTO IL PAVIMENTO
da £109,00
da £109,00
# 025
MPN: 178051
MORSETTO
da £2,11
da £2,11
# 026
MPN: 102741
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12575411 - e 1 altro. Fare clic per visualizzare i dettagli
# 027
MPN: 14499324
Rondella
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 14499301 che abbiamo in magazzino
# 028
MPN: 124034
STAFFA CON GUAINA
da £1,50
da £1,50
# 029
MPN: 10902124
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10902111 - e 1 altro. Fare clic per visualizzare i dettagli
# 030
MPN: 14488624
Rondella
da £0,54
da £0,54
# 031
MPN: 10441390
STAFFA CON GUAINA
da £0,51
da £0,51
