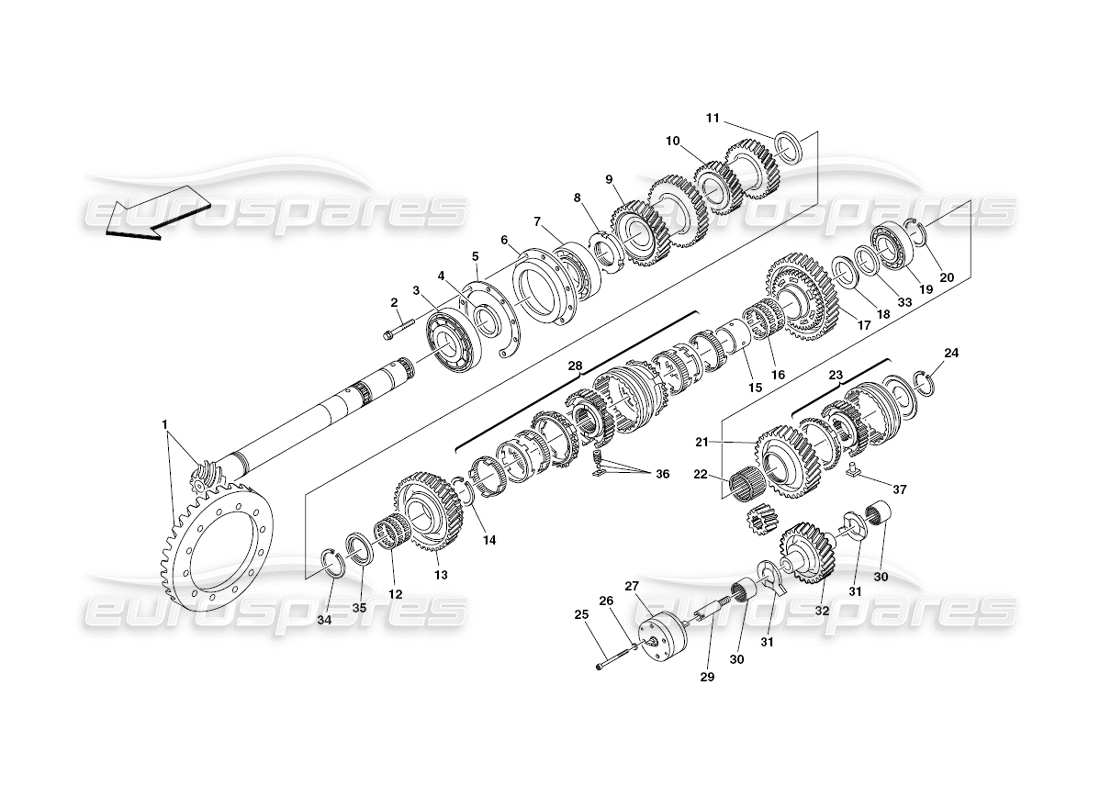

027 - Ingranaggi dell'albero di rinvio
Ferrari 430 Challenge (2006) Lay Shaft Gears Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 220949
SET BISELLATURA COMPETE
da £3.401,87
da £3.401,87
# 002
MPN: 16287730
VITE
da £2,48
da £2,48
# 003
MPN: 185022
CUSCINETTO A RULLI
da £86,83
da £86,83
# 004
MPN: 185045
REGISTRAZIONE ANELLO
-Spessore mm. 7,10-
da £18,59
da £18,59
# 004
MPN: 185046
REGISTRAZIONE ANELLO
-Spessore mm. 6,4- -Possibile adattamento-
da £18,59
da £18,59
# 004
MPN: 185047
REGISTRAZIONE ANELLO
-Spessore mm. 6,0- -Possibile adattamento-
da £18,59
da £18,59
# 005
MPN: 185042
REGISTRAZIONE ANELLO
-Spessore mm. 2,8-
da £5,89
da £5,89
# 005
MPN: 185043
REGISTRAZIONE ANELLO
-Spessore mm. 2,5-
da £10,28
da £10,28
# 005
MPN: 185044
REGISTRAZIONE ANELLO
-Spessore mm. 2,2- -Possibile adattamento-
da £15,86
da £15,86
# 006
MPN: 185020
SUPPORTO CUSCINETTO
da £80,09
da £80,09
# 007
MPN: 185021
CUSCINETTO A RULLI
da £76,92
da £76,92
# 008
MPN: 196667
GHIERA
da £33,98
da £33,98
Questa parte sostituisce il numero di parte 185019
# 009
MPN: 185018
3RD E 4TH INGRANAGGIO CONDOTTO
da £1.017,51
da £1.017,51
# 010
MPN: 188461
5TH E 6TH INGRANAGGIO CONDOTTO
da £455,24
da £455,24
# 011
MPN: 188497
DISTANZIATORE
da £29,80
da £29,80
# 012
MPN: 184014
GABBIA A RULLI
da £11,53
da £11,53
# 013
MPN: 183946
PIGNONE PER 2ND INGRANAGGIO
da £932,15
da £932,15
# 014
MPN: 183976
ANELLO FLESSIBILE
-Spessore mm. 2,10-
da £7,04
da £7,04
# 014
MPN: 185036
ANELLO FLESSIBILE
-Spessore mm. 1,85- -Possibile adattamento-
da £20,51
da £20,51
# 014
MPN: 185037
ANELLO FLESSIBILE
-Spessore mm. 1,60- -Possibile adattamento-
da £25,06
da £25,06
# 015
MPN: 183971
BOCCOLA
da £44,88
da £44,88
# 016
MPN: 184016
GABBIA A RULLI
da £13,71
da £13,71
# 017
MPN: 183945
PIGNONE PER 1ST INGRANAGGIO
da £539,53
da £539,53
# 018
MPN: 183972
SQUILLO
-Spessore mm. 5,10- -Spessore mm. 5,10-
da £45,15
da £45,15
# 019
MPN: 184020
CUSCINETTO A RULLI
da £83,84
da £83,84
# 020
MPN: 184042
ANELLO FLESSIBILE
da £7,42
da £7,42
# 021
MPN: 199752
RETROMARCIA
da £338,90
da £338,90
# 022
MPN: 184018
GABBIA A RULLI
da £16,98
da £16,98
# 023
MPN: 193439
SINCRONIZZATORE COMPLETO DELLA RETROMARCIA
da £1.268,50
da £1.268,50
# 024
MPN: 184041
ANELLO FLESSIBILE
da £2,63
da £2,63
# 025
MPN: 14302424
VITE
da £0,53
da £0,53
# 026
MPN: 10571379
Rondella
da £0,53
da £0,53
# 027
MPN: 185049
Pompa dell'olio del cambio
da £563,49
da £563,49
# 028
MPN: 185164
SINCRONIZZATORE COMPLETO DI 1ST E 2ND INGRANAGGIO
da £769,51
da £769,51
Questa parte sostituisce il numero di parte 182298
# 029
MPN: 185050
SPILLO
da £33,96
da £33,96
# 030
MPN: 184017
CASSA RULLO
da £5,71
da £5,71
# 031
MPN: 183975
SQUILLO
da £14,84
da £14,84
# 032
MPN: 199737
MARCIA MINIMA PER LA RETROMARCIA
da £139,49
da £139,49
# 033
MPN: 200924
DISTANZIATORE
da £8,58
da £8,58
# 034
MPN: 183976
ANELLO FLESSIBILE
da £7,04
da £7,04
# 035
MPN: 203800
SQUILLO
da £16,50
da £16,50
# 035
MPN: 203801
SQUILLO
-In alternativa- -In alternativa-
da £48,07
da £48,07
# 036
MPN: 188320
PASTIGLIA PER KIT SOSTITUZIONE SINCRONIZZATORE/SFERA/MOLLA
da £7,80
da £7,80
# 037
MPN: 193440
KIT PASTIGLIE/RETROMARCIA SINCRO
da £2,75
da £2,75
