017 - Pompa Acqua-Olio

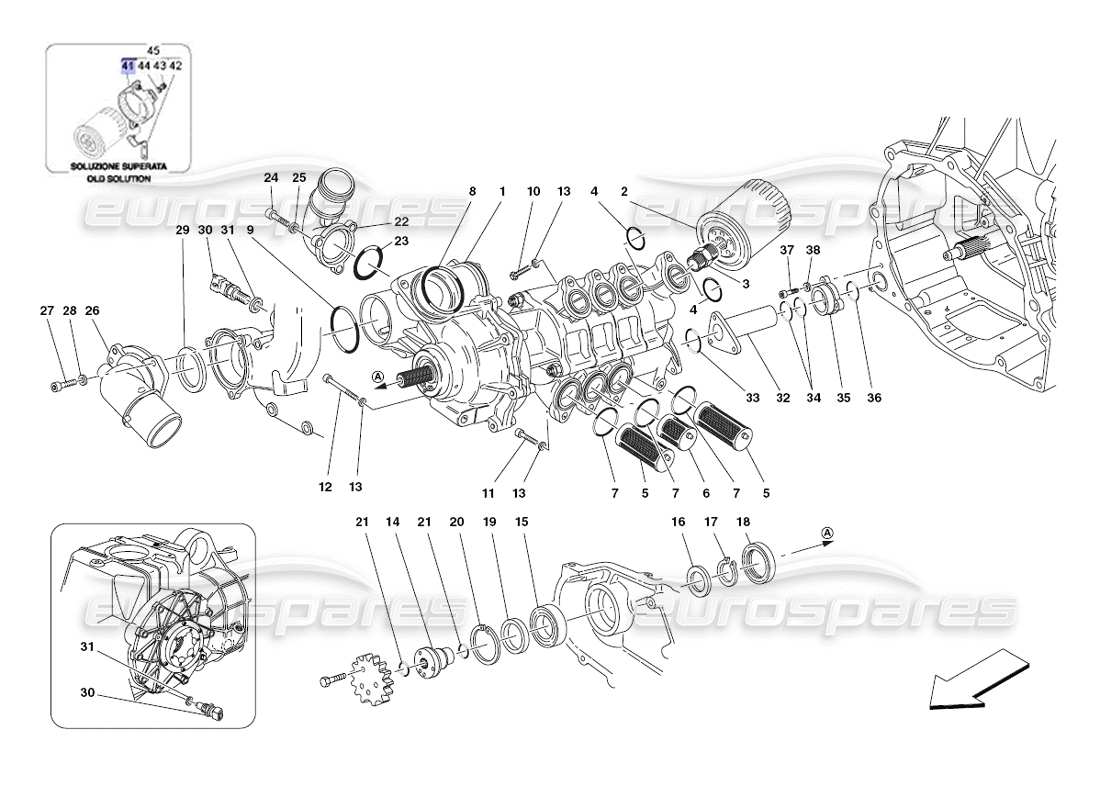

Ferrari 430 Challenge (2006) Water-Oil Pump Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
217628
POMPA ACQUA E OLIO COMPLETA
da
£1.378,70
da
£1.378,70
#
002
MPN:
218429
CARTUCCIA FILTRO OLIO
da
£30,90
da
£30,90
Questa parte sostituisce il numero di parte 195363
#
003
MPN:
177604
RACCORDO FILETTATO
da
£7,62
da
£7,62
#
004
MPN:
133938
O GUARNIZIONE
da
£0,47
da
£0,47
#
005
MPN:
187051
FILTRO RECUPERO OLIO
da
£10,77
da
£10,77
#
006
MPN:
187162
FILTRO RECUPERO OLIO
da
£16,52
da
£16,52
#
007
MPN:
148225
O GUARNIZIONE
da
£0,53
da
£0,53
#
008
MPN:
132829
O GUARNIZIONE
da
£0,74
da
£0,74
#
009
MPN:
141250
O GUARNIZIONE
da
£0,54
da
£0,54
Questa parte sostituisce il numero di parte 227203
#
010
MPN:
185345
VITE
-M 8X25-
da
£1,43
da
£1,43
#
011
MPN:
14306424
VITE
-M 8X25-
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 14306324
- e 2 altro. Fare clic per visualizzare i dettagli
#
011
MPN:
14306524
VITE
-M 8X30-
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 14306521
#
012
MPN:
14359324
VITE
-M 8X65-
da
£0,53
da
£0,53
#
013
MPN:
11198074
Rondella
da
£0,47
da
£0,47
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino
- e 4 altro. Fare clic per visualizzare i dettagli
#
014
MPN:
189778
ACCOPPIAMENTO
da
£17,93
da
£17,93
#
015
MPN:
155996
CUSCINETTO A SFERE
da
£6,51
da
£6,51
#
016
MPN:
177597
ANELLO COMPENSATORE
da
£6,11
da
£6,11
#
017
MPN:
11067276
ANELLO SEEGER
da
£0,53
da
£0,53
#
018
MPN:
121276
GUARNIZIONE
da
£10,09
da
£10,09
#
019
MPN:
177596
ANELLO COMPENSATORE
da
£1,67
da
£1,67
#
020
MPN:
11381076
ANELLO SEEGER
da
£0,81
da
£0,81
Questa parte sostituisce il numero di parte 11060276
#
021
MPN:
186272
O GUARNIZIONE
da
£0,47
da
£0,47
#
022
MPN:
196104
COPERCHIO ENTRATA ACQUA
da
£142,58
da
£142,58
#
023
MPN:
154191
GUARNIZIONE
da
£0,77
da
£0,77
#
024
MPN:
14432224
VITE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 14432221
#
025
MPN:
11197774
Rondella
da
£0,54
da
£0,54
Questa parte sostituisce il numero di parte 11197770
- e 3 altro. Fare clic per visualizzare i dettagli
#
026
MPN:
230887
COPERTURA TERMOSTATO
da
£90,50
da
£90,50
Questa parte sostituisce il numero di parte 222348
- e 3 altro. Fare clic per visualizzare i dettagli
#
027
MPN:
14305324
VITE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 14305321
#
028
MPN:
11197774
Rondella
da
£0,54
da
£0,54
Questa parte sostituisce il numero di parte 11197770
- e 3 altro. Fare clic per visualizzare i dettagli
#
029
MPN:
137873
GUARNIZIONE
da
£2,86
da
£2,86
#
031
MPN:
10298460
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 93353
#
032
MPN:
234583
TUBO ASPIRAZIONE OLIO
da
£92,31
da
£92,31
Questa parte sostituisce il numero di parte 197572
#
033
MPN:
151914
GUARNIZIONE
da
£0,54
da
£0,54
#
034
MPN:
149536
GUARNIZIONE
da
£0,70
da
£0,70
#
035
MPN:
234582
FLANGIA
da
£44,54
da
£44,54
Questa parte sostituisce il numero di parte 197611
#
036
MPN:
153628
GUARNIZIONE
da
£0,47
da
£0,47
#
037
MPN:
14432224
VITE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 14432221
#
038
MPN:
11197774
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 11197770
- e 3 altro. Fare clic per visualizzare i dettagli
#
041
MPN:
233063
MORSETTO
da
£185,59
da
£185,59
Questa parte sostituisce il numero di parte 232400
