009 - Pompe e tubi del carburante

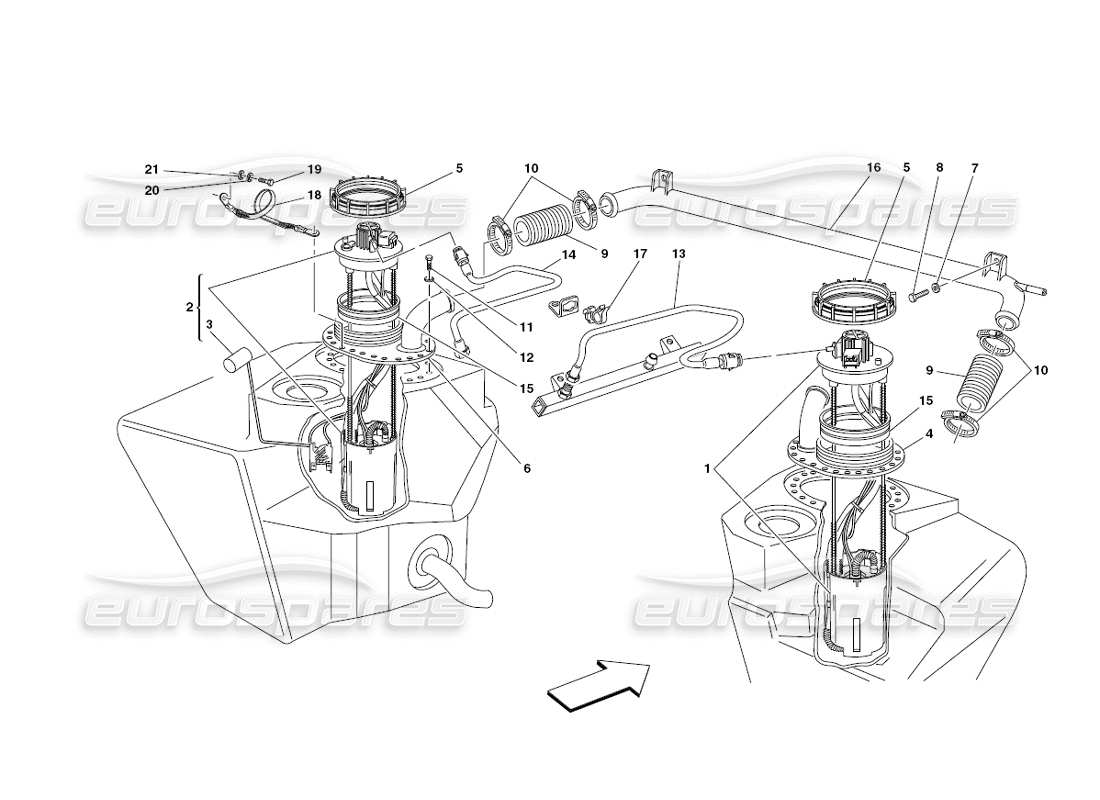

Ferrari 430 Challenge (2006) Fuel Pumps and Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 239814
POMPA CARBURANTE COMPLETA DX
da £240,00
da £240,00
Questa parte sostituisce il numero di parte 164146
# 002
MPN: 239815
POMPA CARBURANTE COMPLETA SX (SENZA GALLEGGIANTE)
da £183,75
da £183,75
Questa parte sostituisce il numero di parte 193723 - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 194140
INDICATORE LIVELLO CARBURANTE
da £94,37
da £94,37
Questa parte sostituisce il numero di parte 177233
# 004
MPN: 182501
COPERTURA SUPPORTO POMPA DX
da £1.222,21
da £1.222,21
# 005
MPN: 170945
GHIERA
da £28,97
da £28,97
# 006
MPN: 182502
COPERTURA SUPPORTO POMPA SX
da £1.222,21
da £1.222,21
# 007
MPN: 12643778
Rondella
(quantità minima dell'ordine = 20)
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12643777 - e 1 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 64830600
VITE
da £1,08
da £1,08
Questa parte sostituisce il numero di parte 64882800 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 183103
MANICOTTO DI COLLEGAMENTO
da £32,70
da £32,70
# 010
MPN: 13001690
COLLARE A VITE
da £0,78
da £0,78
# 011
MPN: 10902224
VITE
da £0,47
da £0,47
# 012
MPN: 12601274
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 221434
TUBO MANDATA CARBURANTE DX
da £27,29
da £27,29
# 014
MPN: 221435
TUBO MANDATA CARBURANTE SX
da £27,29
da £27,29
# 015
MPN: 170946
GUARNIZIONE
da £6,70
da £6,70
# 016
MPN: 182900
DISAREATORE
da £92,00
da £92,00
# 017
MPN: 178430
CLIP
da £0,53
da £0,53
# 018
MPN: 160855
CAVO DI TERRA
da £6,90
da £6,90
# 019
MPN: 10902424
VITE
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 10902324 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 12605374
Rondella
da £0,71
da £0,71
Questa parte sostituisce il codice articolo 12605370 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 14499324
Rondella
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 14499301 che abbiamo in magazzino
