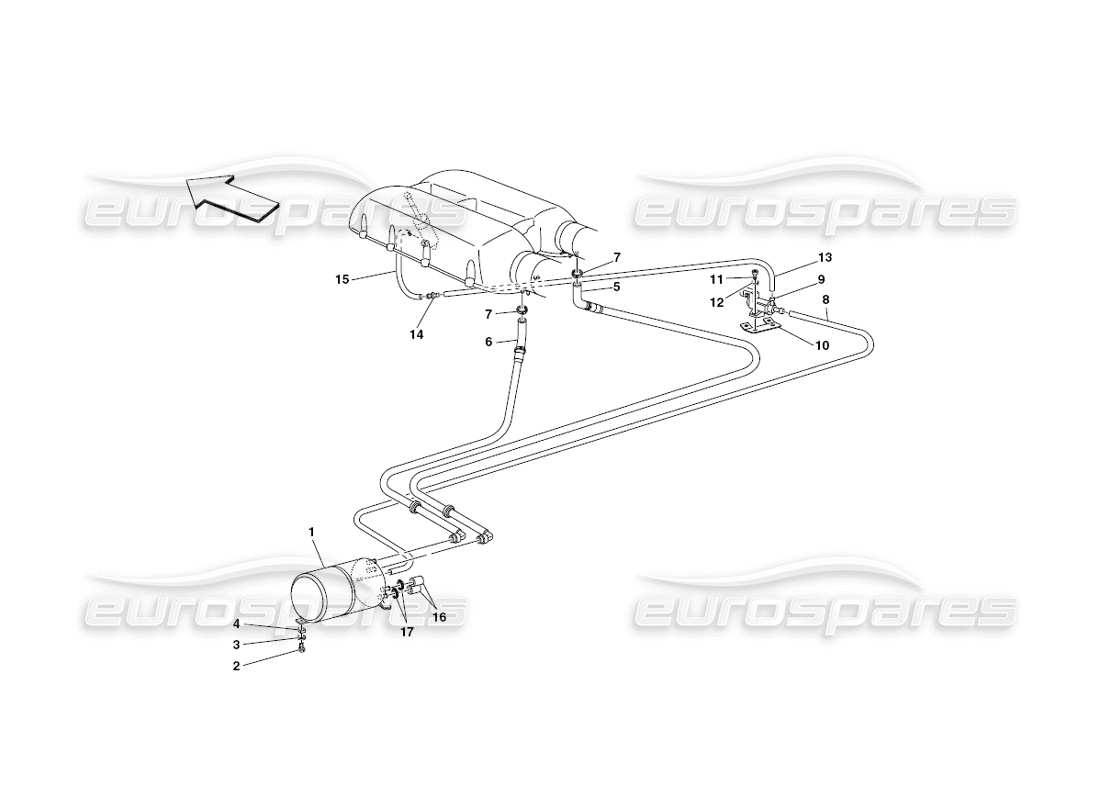

008 - SISTEMA DI ATTUAZIONE PNEUMATICA
Ferrari 430 Challenge (2006) Pneumatic actuator system Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 207624
VASCA DI ACCUMULO A DEPRESSIONE
da £140,15
da £140,15
# 002
MPN: 10902224
VITE
da £0,52
da £0,52
# 003
MPN: 12601274
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 12639724
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12639725 - e 1 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 222112
TUBO DEPRESSIONE COMPLETO DX
da £109,00
da £109,00
Questa parte sostituisce il numero di parte 210200 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 222114
TUBO DEPRESSIONE SX COMPLETO
da £109,00
da £109,00
Questa parte sostituisce il numero di parte 210201 - e 1 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 13431870
COLLETTO PER MANICA
da £0,53
da £0,53
# 008
MPN: 124406
TUBO DA SERBATOIO A ELETTROVALVOLA
da £4,35
da £4,35
# 009
MPN: 315769
ELETTROVALVOLA ON/OFF
da £17,12
da £17,12
Questa parte sostituisce il numero di parte 184363 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 200111
staffa
da £45,29
da £45,29
# 011
MPN: 14304124
VITE
da £0,53
da £0,53
# 012
MPN: 12544174
Rondella
Superamento
Superamento
# 013
MPN: 118502
TUBO DA ELETTROVALVOLA A RACCORDO
da £35,85
da £35,85
Questa parte sostituisce il numero di parte 115148 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 178491
UNIONE
da £14,10
da £14,10
# 015
MPN: 168248
TUBO DA RACCORDO AD ATTUATORE
da £11,41
da £11,41
# 016
MPN: 136379
TAPPO
Superamento
Superamento
# 017
MPN: 13431870
COLLARE A VITE
da £0,53
da £0,53
