002 - Albero motore, bielle e pistoni

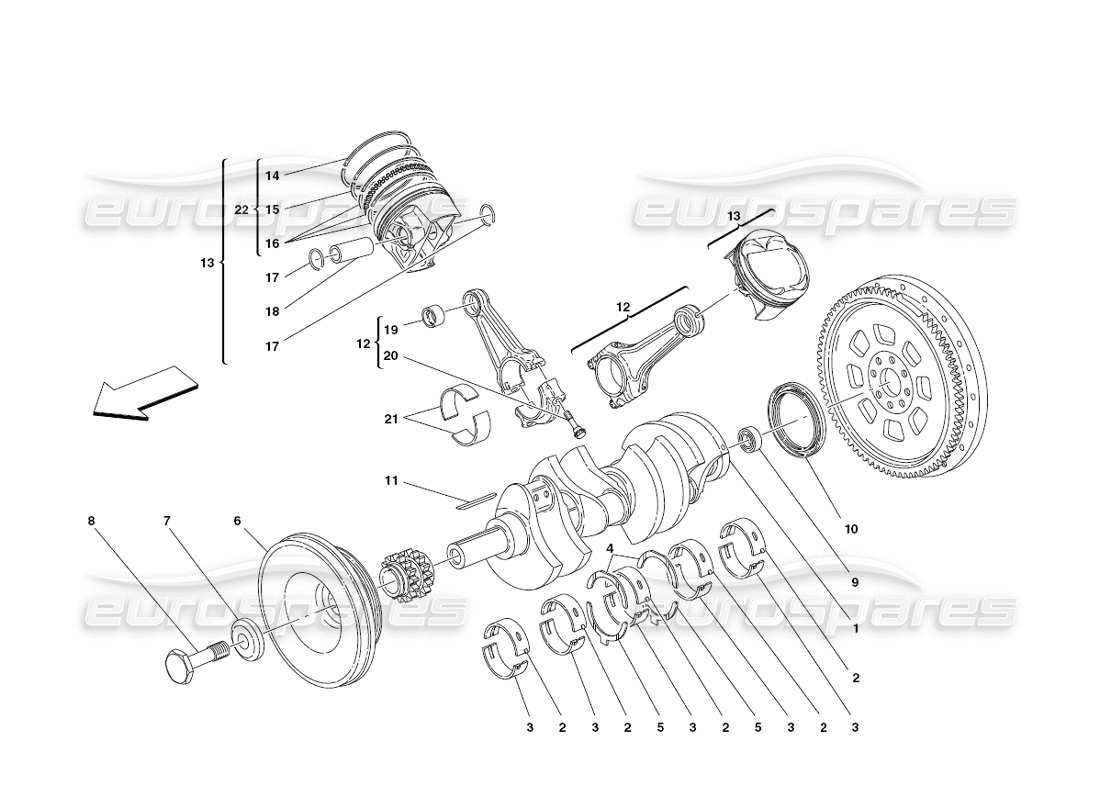

Ferrari 430 Challenge (2006) Crankshaft, Conrods And Pistons Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 196460
Albero a gomiti
da £5.931,45
da £5.931,45
# 002
MPN: 195307
SEMICUSCINETTO SUPERIORE
Blu - Standard
da £32,37
da £32,37
# 002
MPN: 195308
SEMICUSCINETTO SUPERIORE
Giallo
da £15,29
da £15,29
# 002
MPN: 286834
SEMICUSCINETTO SUPERIORE STD
da £14,28
da £14,28
# 003
MPN: 200194
SEMICUSCINETTO INFERIORE
Blu - Standard
da £17,92
da £17,92
# 003
MPN: 200195
SEMICUSCINETTO INFERIORE
Giallo
da £12,99
da £12,99
# 003
MPN: 200196
SEMICUSCINETTO INFERIORE
VERDE
da £14,21
da £14,21
# 004
MPN: 196648
SPESSORE SUPERIORE
da £187,66
da £187,66
# 005
MPN: 196649
SPESSORE INFERIORE
da £111,31
da £111,31
# 006
MPN: 212322
AMMORTIZZATORE DI TORSIONE
da £393,75
da £393,75
# 007
MPN: 192106
Rondella
da £3,13
da £3,13
# 008
MPN: 196216
VITE PER FISSAGGIO SERRANDA
da £26,98
da £26,98
# 009
MPN: 103877
CUSCINETTO PILOTA
da £16,00
da £16,00
Questa parte sostituisce il numero di parte 24940440
# 010
MPN: 200323
PARAOLIO PRINCIPALE POSTERIORE
da £24,95
da £24,95
Questa parte sostituisce il numero di parte 106244 - e 2 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 186201
Chiave
da £0,58
da £0,58
# 012
MPN: 215529
BIELLA COMPLETA
Superamento
Superamento
Questa parte sostituisce il numero di parte 208080
# 013
MPN: 210360
PISTONE DX CON SEGMENTI
da £504,62
da £504,62
# 013
MPN: 210361
PISTONE SX CON SEGMENTI
da £504,62
da £504,62
# 014
MPN: 175612
ANELLO DI TENUTA
1st scanalatura
da £69,13
da £69,13
# 015
MPN: 187201
ANELLO DI TENUTA
2nd scanalatura
da £28,52
da £28,52
# 016
MPN: 175614
ANELLO RASCHIATORE OLIO
3nd scanalatura
da £67,15
da £67,15
# 017
MPN: 178890
FERMA L'ANELLO
da £3,94
da £3,94
Questa parte sostituisce il numero di parte 189521
# 018
MPN: 175367
SPILLO
da £41,52
da £41,52
# 019
MPN: 208094
BOCCOLA
da £16,51
da £16,51
# 020
MPN: 215530
VITE SERRAGGIO BIELLA
da £47,80
da £47,80
# 021
MPN: 204290
SEMI CUSCINETTO BIELLA
Standard: rosso
da £5,29
da £5,29
# 021
MPN: 204291
SEMI CUSCINETTO BIELLA
Blu
da £5,29
da £5,29
# 021
MPN: 204292
SEMI CUSCINETTO BIELLA
NERO
da £5,29
da £5,29
# 022
MPN: 198025
SET DI SEGMENTI PISTONI
da £156,84
da £156,84
