004 - Testata (destra)

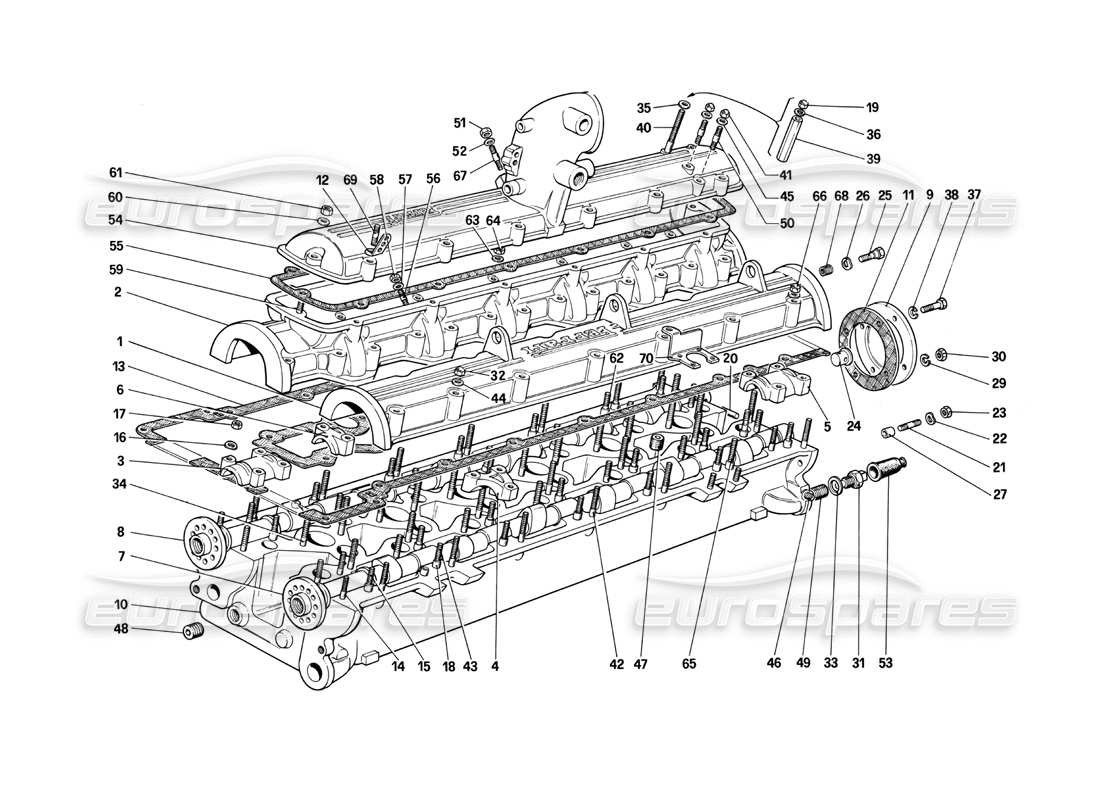

Ferrari 412 (Mechanical) Cylinder Head (Right) Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
113939
COPERTURA ESTERNA TESTA DX COMPLETA
da
£757,44
da
£757,44
#
001
MPN:
125154
COPERTURA INTERNA PER TESTATA DESTRA
da
£535,90
da
£535,90
#
002
MPN:
113284
COPERTURA ESTERNA
Con l'assemblea n. 113939
#
003
MPN:
100228
TAPPO ANTERIORE
Con testata completa n. 126510
#
003
MPN:
125434
TAPPO ANTERIORE
Con testata completa n. 127958
#
004
MPN:
100226
TAPPO INTERMEDIO
Con testata completa n. 126511
#
004
MPN:
125432
TAPPO INTERMEDIO
Con testata completa n. 127959
#
005
MPN:
100229
TAPPO POSTERIORE
Con testata completa n. 126512
#
005
MPN:
125435
TAPPO POSTERIORE
Con testata completa n. 127960
#
006
MPN:
100227
TAPPO INTERMEDIO
Con testata completa n. 126513
#
006
MPN:
125433
TAPPO INTERMEDIO
Con testata completa n. 127961
#
007
MPN:
126450
ALBERO A CAMME ASPIRAZIONE DESTRO COMPLETO
Non per CH - Fino al motore n. 127
da
£1.479,25
da
£1.479,25
#
007
MPN:
129211
ALBERO A CAMME ASPIRAZIONE DESTRO COMPLETO
Non per CH - Dal motore n. 128
da
£1.363,19
da
£1.363,19
#
007
MPN:
129227
ALBERO A CAMME ASPIRAZIONE DESTRO COMPLETO
Per CH - Dal motore n. 128
da
£1.151,64
da
£1.151,64
#
007
MPN:
129309
ALBERO A CAMME ASPIRAZIONE DESTRO COMPLETO
Per CH - Fino al motore n. 127
da
£1.003,46
da
£1.003,46
#
008
MPN:
126452
ALBERO A CAMME DI SCARICO DESTRO COMPLETO
Fino al motore n. 127
da
£1.281,69
da
£1.281,69
#
008
MPN:
129215
ALBERO A CAMME DI SCARICO DESTRO COMPLETO
Dal motore n. 128
da
£1.577,19
da
£1.577,19
#
009
MPN:
125173
COPERTINA POSTERIORE
da
£138,65
da
£138,65
#
010
MPN:
125152
TESTA CILINDRO DESTRA, COMPLETA
Dal motore n. 128
da
£8.633,05
da
£8.633,05
Questa parte sostituisce il numero di parte 127877
#
010
MPN:
125277
Testata destra
Con l'assemblea n. 125152
#
010
MPN:
126508
Testata destra
Con l'assemblea n. 126510
#
010
MPN:
126510
TESTA CILINDRO DESTRA COMPLETA
Fino al motore n. 127
da
£4.168,50
da
£4.168,50
#
010
MPN:
126924
Testata destra
Con l'assemblea n. 127958
#
010
MPN:
127958
TESTA CILINDRO DESTRA, COMPLETA
PerCH
da
£4.965,96
da
£4.965,96
#
011
MPN:
125174

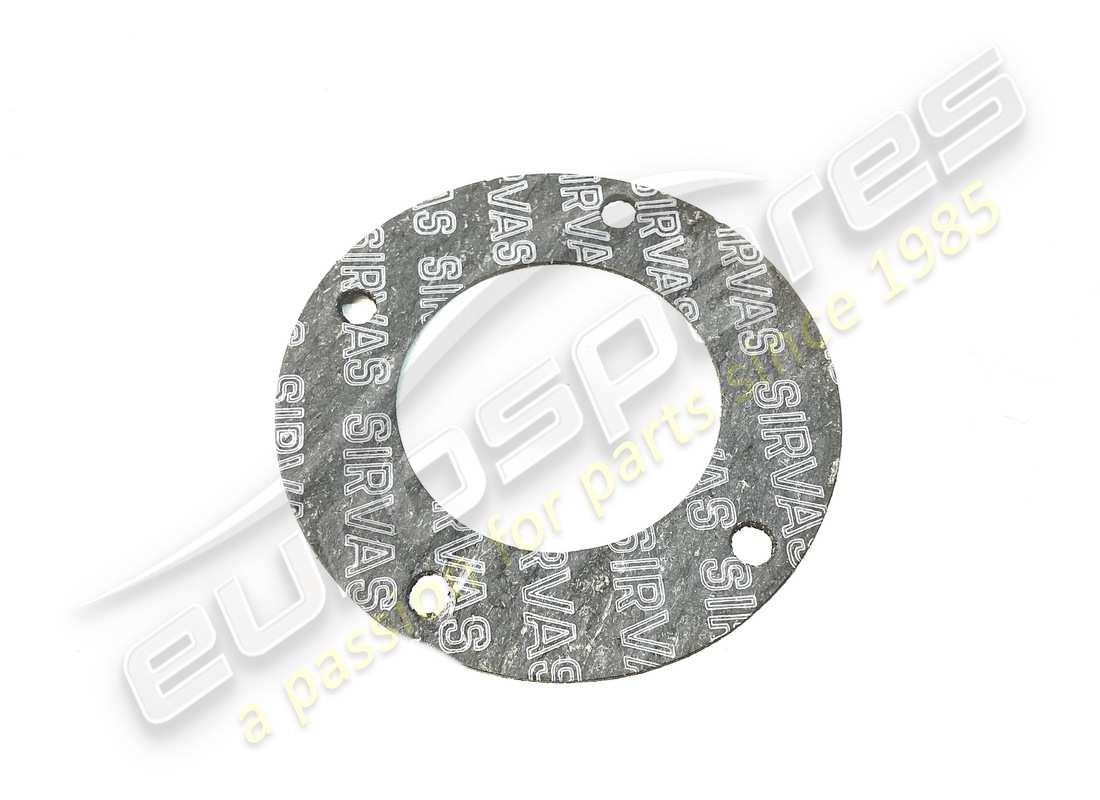

GUARNIZIONE
non come pezzo di ricambio - utilizzare il codice articolo: 147794
Superamento
Superamento
#
011
MPN:
147794
GUARNIZIONE
da
£4,24
da
£4,24
Questa parte sostituisce il numero di parte 125174
#
012
MPN:
127532
staffa
da
£13,02
da
£13,02
#
013
MPN:
113567
GUARNIZIONE
USA 147715
Superamento
Superamento
#
013
MPN:
147715
GUARNIZIONE
da
£41,10
da
£41,10
Questa parte sostituisce il numero di parte 113567
#
014
MPN:
102735
PERNO
da
£16,61
da
£16,61
Questa parte sostituisce il numero di parte 4146561
#
015
MPN:
104188
PERNO
da
£4,87
da
£4,87
#
016
MPN:
11197773
Rondella
Superamento
Superamento
#
017
MPN:
15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
#
018
MPN:
102725
TASSELLO
da
£0,62
da
£0,62
#
019
MPN:
101239
NOCE
da
£1,60
da
£1,60
Questa parte sostituisce il numero di parte 92310
#
020
MPN:
13938070
PERNO DI GUIDA
Solo per la spina n. 126541
da
£0,47
da
£0,47
#
021
MPN:
11500224
PERNO
da
£0,48
da
£0,48
Questa parte sostituisce il numero di parte 11500221
- e 1 altro. Fare clic per visualizzare i dettagli
#
022
MPN:
11197773
Rondella
Superamento
Superamento
#
023
MPN:
15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
#
024
MPN:
10269750
TAPPO
Dal motore n. 128
da
£1,02
da
£1,02
Questa parte sostituisce il numero di parte 95184
#
024
MPN:
126541
TAPPO
da
£23,72
da
£23,72
#
025
MPN:
10902321
BULLONE
da
£0,71
da
£0,71
#
026
MPN:
11197773
Rondella
Superamento
Superamento
#
027
MPN:
102725
TASSELLO
da
£0,67
da
£0,67
#
028
MPN:
11500321
PERNO
Superamento
Superamento
#
029
MPN:
12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372
- e 1 altro. Fare clic per visualizzare i dettagli
#
030
MPN:
101239
NOCE
da
£1,60
da
£1,60
Questa parte sostituisce il numero di parte 92310
#
031
MPN:
100453
TERMISTORE OLIO
da
£13,77
da
£13,77
Questa parte sostituisce il numero di parte 100345
- e 1 altro. Fare clic per visualizzare i dettagli
#
032
MPN:
101239
NOCE
da
£1,60
da
£1,60
Questa parte sostituisce il numero di parte 92310
#
033
MPN:
10257060
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 10253060
- e 2 altro. Fare clic per visualizzare i dettagli
#
034
MPN:
13541921
PERNO
Superamento
Superamento
#
035
MPN:
12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372
- e 1 altro. Fare clic per visualizzare i dettagli
#
036
MPN:
12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704
- e 1 altro. Fare clic per visualizzare i dettagli
#
037
MPN:
10902321
BULLONE
da
£0,71
da
£0,71
#
038
MPN:
11197773
Rondella
Superamento
Superamento
#
039
MPN:
113916
DISTANZIATORE
da
£12,03
da
£12,03
#
040
MPN:
13952011
PERNO DI FISSAGGIO VALVOLA BY-PASS
da
£1,18
da
£1,18
#
041
MPN:
101239
NOCE
da
£1,60
da
£1,60
Questa parte sostituisce il numero di parte 92310
#
042
MPN:
104185
PERNO
da
£28,19
da
£28,19
Questa parte sostituisce il numero di parte P1
#
043
MPN:
102935
BORCHIA SU TASSELLO
da
£1,33
da
£1,33
Questa parte sostituisce il numero di parte 4161959
#
044
MPN:
12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372
- e 1 altro. Fare clic per visualizzare i dettagli
#
045
MPN:
12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372
- e 1 altro. Fare clic per visualizzare i dettagli
#
046
MPN:
14326050
TAPPO CONDOTTI OLIO PER TESTE DX E SX
da
£1,04
da
£1,04
#
047
MPN:
14325040
TAPPO
da
£3,15
da
£3,15
#
048
MPN:
14325240
TAPPO
da
£3,47
da
£3,47
#
049
MPN:
111352
ELIC-COIL
utilizza il codice articolo: 111352/A
da
£72,78
da
£72,78
#
050
MPN:
11500021
PERNO
da
£9,50
da
£9,50
#
051
MPN:
101239
NOCE
da
£1,60
da
£1,60
Questa parte sostituisce il numero di parte 92310
#
052
MPN:
10519401
Rondella
da
£0,71
da
£0,71
#
053
MPN:
101505
TAPPO PER TERMISTORE
da
£41,51
da
£41,51
#
054
MPN:
126544
COPERCHIO SUPERIORE CON CORPO FARFALLATO COMPLETO
da
£1.617,54
da
£1.617,54
Questa parte sostituisce il numero di parte 113943
#
054
MPN:
126545
COPERTURA SUPERIORE
Con l'assemblea n. 126544
#
055
MPN:
147717

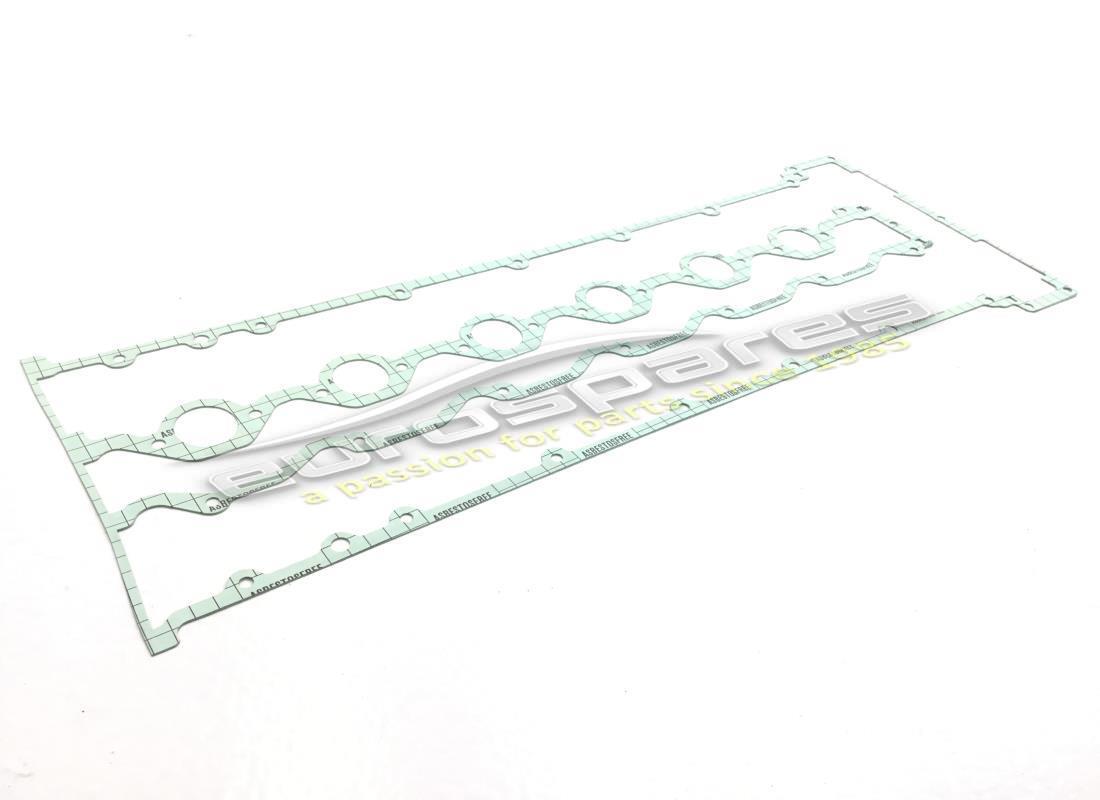

GUARNIZIONE
da
£14,44
da
£14,44
Questa parte sostituisce il numero di parte 113572
#
056
MPN:
11499921
PERNO
da
£6,43
da
£6,43
#
057
MPN:
11197774
Rondella
da
£0,52
da
£0,52
Questa parte sostituisce il numero di parte 11197770
- e 3 altro. Fare clic per visualizzare i dettagli
#
058
MPN:
15896221
NOCE
da
£0,71
da
£0,71
Questa parte sostituisce il numero di parte 15896225
#
059
MPN:
11500821
PERNO
da
£19,05
da
£19,05
#
060
MPN:
12601271
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 103372
- e 1 altro. Fare clic per visualizzare i dettagli
#
061
MPN:
101239
NOCE
da
£1,60
da
£1,60
Questa parte sostituisce il numero di parte 92310
#
062
MPN:
13542021
BORCHIA SU TASSELLO
Superamento
Superamento
#
063
MPN:
10297760
Rondella
da
£0,50
da
£0,50
#
064
MPN:
12574211
NOCE
da
£0,71
da
£0,71
#
065
MPN:
102935
PERNO
da
£1,33
da
£1,33
Questa parte sostituisce il numero di parte 4161959
#
066
MPN:
12574211
NOCE
da
£0,71
da
£0,71
#
067
MPN:
13540721
PERNO
Superamento
Superamento
#
068
MPN:
13525470
ELIC-COIL
da
£0,51
da
£0,51
Questa parte sostituisce il numero di parte 107333
#
069
MPN:
11501021
PERNO
da
£0,50
da
£0,50
Questa parte sostituisce il numero di parte 11501020
#
070
MPN:
121150
staffa
da
£10,56
da
£10,56
-part-diagram-005.webp "FERRARI 412 (MECHANICAL) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 412 (MECHANICAL) SISTEMA DI DISTRIBUZIONE - VALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 412 (MECHANICAL) SISTEMA DI DISTRIBUZIONE - ALLOGGIAMENTI E COPERCHI DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 412 (MECHANICAL) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 412 (MECHANICAL) INIEZIONE D'ARIA - PER VERSIONE CH DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 412 (MECHANICAL) SERBATOI DI CARBURANTE, POMPE, LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 412 (MECHANICAL) SISTEMA DI INIEZIONE DEL CARBURANTE - DISTRIBUTORI DI CARBURANTE, LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 412 (MECHANICAL) SISTEMA DI INIEZIONE DEL CARBURANTE: ASPIRAZIONE DELL'ARIA, LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 412 (MECHANICAL) COMANDI ACCELERATORE LHD DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 412 (MECHANICAL) COMANDI ACCELERATORE RHD DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 412 (MECHANICAL) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 412 (MECHANICAL) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 412 (MECHANICAL) CIRCUITO DI LUBRIFICAZIONE E FILTRI DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 412 (MECHANICAL) POMPA DELL'ACQUA E POMPA DELL'OLIO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 412 (MECHANICAL) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 412 (MECHANICAL) VOLANO MOTORE E DISTANZIALE ALLOGGIAMENTO FRIZIONE - 412 A. DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 412 (MECHANICAL) TRASMISSIONE AUTOMATICA - 412 A. DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 412 (MECHANICAL) VALVOLA DI AMPLIFICAZIONE DEL VUOTO E CIRCUITO DELL'OLIO - 412 A. DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 412 (MECHANICAL) COMANDI ESTERNI DEL CAMBIO - 412 A. DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 412 (MECHANICAL) SISTEMA E CONTROLLO FRIZIONE - 412 M. DIAGRAMMA DELLE PARTI")
-part-diagram-024a.webp "FERRARI 412 (MECHANICAL) SISTEMA E CONTROLLO FRIZIONE - 412 M. (DALL'AUTO N. 7005) DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 412 (MECHANICAL) CONTROLLO RILASCIO FRIZIONE - 412 M. LHD DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 412 (MECHANICAL) CONTROLLO RILASCIO FRIZIONE - 412 M. RHD DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 412 (MECHANICAL) CAMBIO - 412 M. DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 412 (MECHANICAL) ALBERO PRINCIPALE E POMPA DELL'OLIO - 412 M. DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 412 (MECHANICAL) LAYSHAFT-412M. DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 412 (MECHANICAL) COMANDI INTERNI ED ESTERNI DEL CAMBIO - 412 M. DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 412 (MECHANICAL) ALBERO DELL'ELICA DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 412 (MECHANICAL) ALLOGGIAMENTO DIFFERENZIALE DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 412 (MECHANICAL) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 412 (MECHANICAL) CONTROLLO IDRAULICO DEI FRENI - 412 A. GUIDA A SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 412 (MECHANICAL) CONTROLLO IDRAULICO DEI FRENI - 412 A. GUIDA A DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 412 (MECHANICAL) CONTROLLO IDRAULICO DEI FRENI - 412 M. LHD DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 412 (MECHANICAL) CONTROLLO IDRAULICO DEI FRENI - 412 M. RHD DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 412 (MECHANICAL) POMPA A VUOTO SERVOFRENO DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 412 (MECHANICAL) SISTEMA DI FRENI DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 412 (MECHANICAL) ADDOMINALI DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 412 (MECHANICAL) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 412 (MECHANICAL) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 412 (MECHANICAL) SISTEMA DI STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 412 (MECHANICAL) SERBATOIO OLIO SERVOSTERZO - DISPOSITIVI AUTOLIVELLANTI OLEOPNEUMATICI RHD DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 412 (MECHANICAL) COLLEGAMENTO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 412 (MECHANICAL) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 412 (MECHANICAL) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 412 (MECHANICAL) SOSPENSIONE ANTERIORE - LEVE DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 412 (MECHANICAL) SOSPENSIONE POSTERIORE: SERBATOIO DELL'OLIO E POMPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 412 (MECHANICAL) SOSPENSIONE POSTERIORE: VALVOLA AUTOLIVELLANTE E TUBAZIONI DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 412 (MECHANICAL) SOSPENSIONE POSTERIORE - DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "FERRARI 412 (MECHANICAL) SOSPENSIONI POSTERIORI - LEVE E AMMORTIZZATORI DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "FERRARI 412 (MECHANICAL) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-054.webp "FERRARI 412 (MECHANICAL) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-055.webp "FERRARI 412 (MECHANICAL) ALTERNATORI E MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-056.webp "FERRARI 412 (MECHANICAL) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-057.webp "FERRARI 412 (MECHANICAL) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 412 (MECHANICAL) LUCI ANTERIORI E POSTERIORI - CLACSON E ANTENNA DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 412 (MECHANICAL) IMPIANTO ELETTRICO, FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 412 (MECHANICAL) ELETTROVENTILATORI RAFFREDDAMENTO - RISCALDAMENTO - RONDELLA E RADIC DIAGRAMMA DELLE PARTI")
-part-diagram-a.webp "FERRARI 412 (MECHANICAL) UNITÀ DI PEZZI DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 412 (MECHANICAL) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 412 (MECHANICAL) COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 412 (MECHANICAL) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
