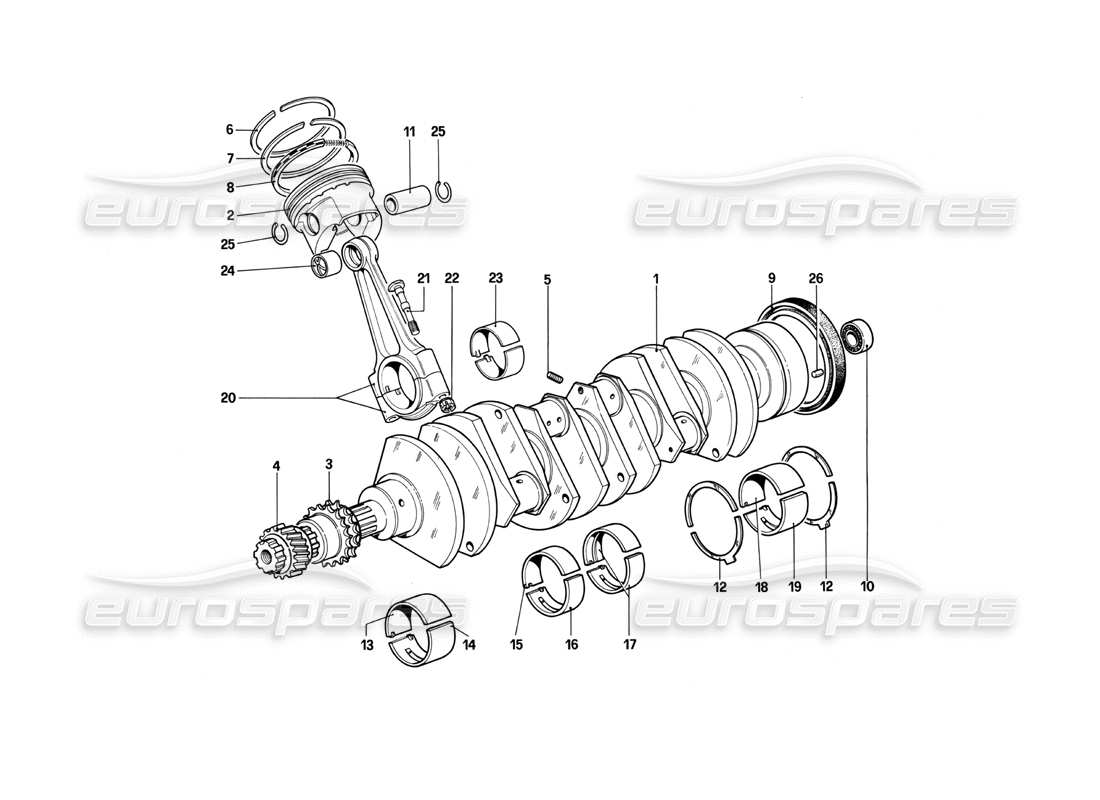

003 - Albero motore - Bielle e pistoni
Ferrari 412 (Mechanical) Crankshaft - Connecting Rods and Pistons Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 108897
Albero a gomiti
da £5.180,19
da £5.180,19
# 001
MPN: 108897+10
ALBERO MOTORE +10
Lavorato a +10

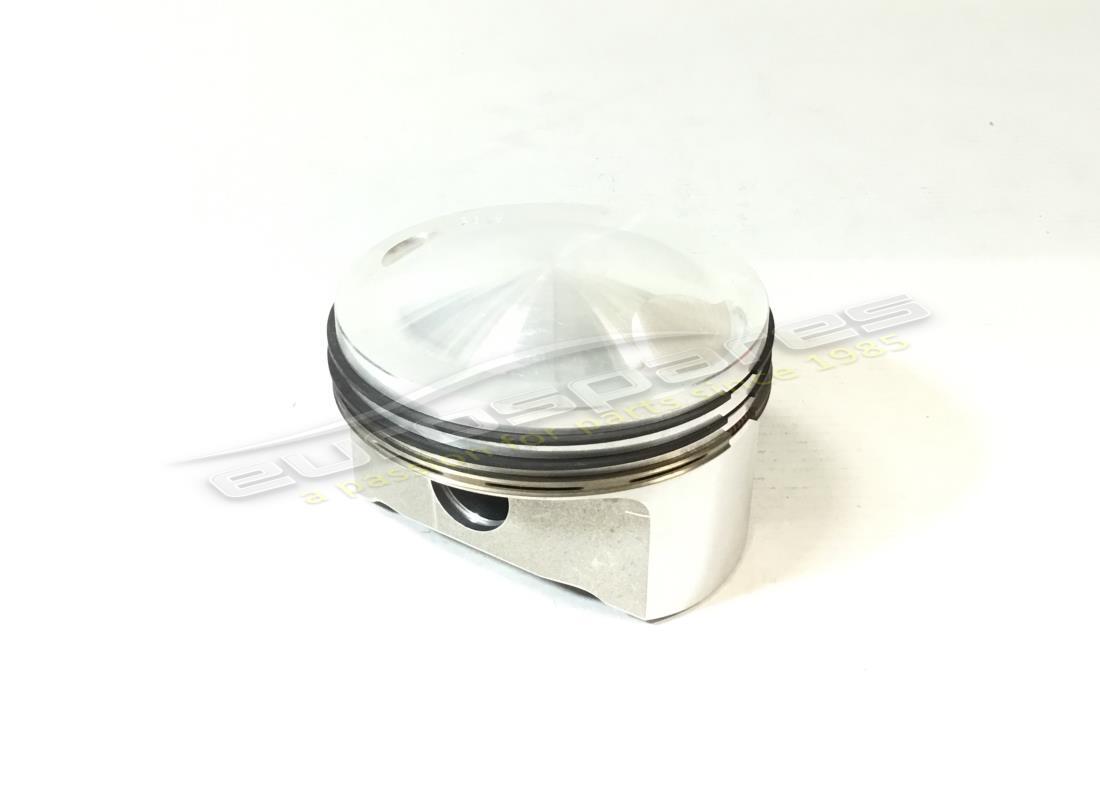

# 002
MPN: 125250
PISTONE CON FASCIA ELETTRICA
da £270,01
da £270,01
# 003
MPN: 100294
INGRANAGGIO DI GUIDA
da £920,34
da £920,34
Questa parte sostituisce il numero di parte 12739
# 004
MPN: 100196
INGRANAGGIO DI TRASMISSIONE DELLA CATENA DI DISTRIBUZIONE
da £617,17
da £617,17
Questa parte sostituisce il numero di parte 12691
# 005
MPN: 14326150
TAPPO FILETTATO
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12326150
# 006
MPN: 121531
SET DI SEGMENTI PISTONE
(prezzo per 1 pistone)
da £112,00
da £112,00
Questa parte sostituisce il numero di parte 119850
# 008
MPN: 119851
RASCHIETTO ROF CON ANELLO (3RD -SCANALATURA)
# 009
MPN: 138391
ANELLO DI TENUTA
(100x120x13)
da £31,80
da £31,80
Questa parte sostituisce il numero di parte 100014
# 010
MPN: 103877
CUSCINETTO PILOTA
da £15,20
da £15,20
Questa parte sostituisce il numero di parte 24940440
# 011
MPN: 119537
PERNO DEL PERNO
da £34,44
da £34,44
# 012
MPN: 100146
SET RONDELLE DI SPINTA STD
venduti in coppia -
da £22,78
da £22,78
Questa parte sostituisce il numero di parte 10345 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 100147
RONDELLE DI SPINTA (2ND MAGGIORATE)
da £14,60
da £14,60
Questa parte sostituisce il numero di parte 4153187/C
# 012
MPN: 113984
1ST MAGGIORATO 0,127 MM.
da £49,51
da £49,51
# 013
MPN: 100118
GUSCIO DEL SEMICUSCINETTO PRINCIPALE SUPERIORE STANDARD
da £42,25
da £42,25
Questa parte sostituisce il numero di parte 9100035
# 013
MPN: 100119
SEMI CUSCINETTO PRINCIPALE SUPERIORE 1ST SOTTO DIMENSIONE 0.254MM
da £75,69
da £75,69
# 013
MPN: 100120
SEMI CUSCINETTO PRINCIPALE SUPERIORE 2ND SOTTO DIMENSIONE 0.508MM
da £27,39
da £27,39
# 013
MPN: 100121
GUSCIO CUSCINETTO PRINCIPALE SUPERIORE 3RD SOTTO DIMENSIONE 0.762MM
da £41,17
da £41,17

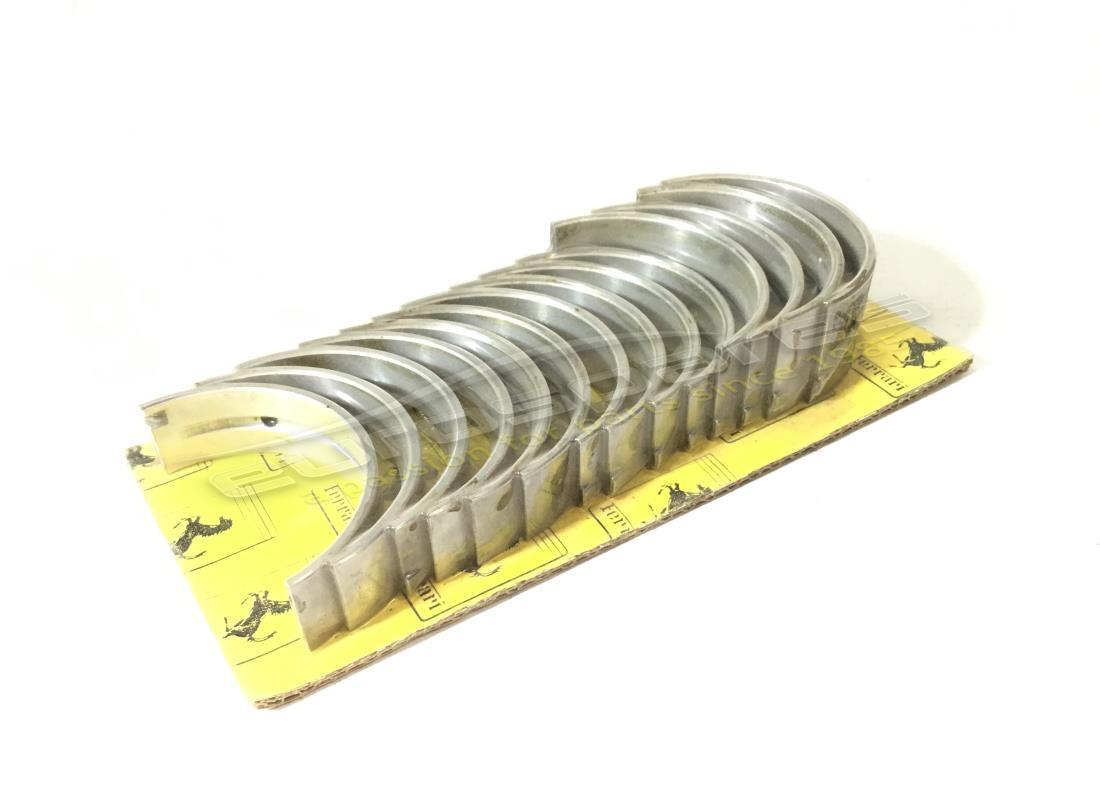

# 013
MPN: MC1820/10
CUSCINETTI PRINCIPALI +30
CUSCINETTI PRINCIPALI VENDUTI COME SET DI RETE
da £651,00
da £651,00
# 014
MPN: 100122
GUSCIO DEL SEMICUSCINETTO PRINCIPALE INFERIORE STANDARD
da £34,08
da £34,08
Questa parte sostituisce il numero di parte 9100602
# 014
MPN: 100123
SEMI CUSCINETTO PRINCIPALE INFERIORE 1ST SOTTO DIMENSIONE 0.254MM
da £72,02
da £72,02
# 014
MPN: 100124
SEMI CUSCINETTO PRINCIPALE INFERIORE 2ND SOTTO DIMENSIONE 0.508MM
da £34,49
da £34,49
# 014
MPN: 100125
GUSCIO DEL CUSCINETTO PRINCIPALE INFERIORE 3RD SOTTO DIMENSIONE 0.762MM
da £41,17
da £41,17
# 015
MPN: 108880
MEZZO CUSCINETTO SUPERIORE
da £81,81
da £81,81
# 015
MPN: 108881
1ST SOTTO MISURA 0,254 MM.
da £53,52
da £53,52
# 015
MPN: 108882
2ND SOTTO MISURA 0,508 MM.
da £29,14
da £29,14
# 015
MPN: 108883
3RD SOTTO MISURA 0,762 MM.
da £47,09
da £47,09
# 016
MPN: 108876
MEZZO CUSCINETTO INFERIORE
Superamento
Superamento
# 016
MPN: 108877
1ST SOTTO MISURA 0,254 MM.
da £48,25
da £48,25
# 016
MPN: 108878
2ND SOTTO MISURA 0,508 MM.
da £44,30
da £44,30
# 016
MPN: 108879
3RD SOTTO MISURA 0,762 MM.
da £58,78
da £58,78
# 017
MPN: 104023
GUSCIO DEL SEMICUSCINETTO PRINCIPALE STANDARD
da £29,30
da £29,30
Questa parte sostituisce il numero di parte 108876 - e 2 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 104024
SEMI CUSCINETTO PRINCIPALE 1ST SOTTO DIMENSIONE 0.254MM
da £33,48
da £33,48
# 017
MPN: 104025
SEMI CUSCINETTO PRINCIPALE 2ND SOTTO DIMENSIONE 0.508MM
da £32,83
da £32,83
# 017
MPN: 104026
GUSCIO CUSCINETTO PRINCIPALE 3RD SOTTO DIMENSIONE 0.762MM
da £33,89
da £33,89
# 018
MPN: 100138
SEMICUSCINETTO SUPERIORE
da £29,70
da £29,70
Questa parte sostituisce il numero di parte 9100037
# 018
MPN: 100139
1ST SOTTO MISURA 0,254 MM.
da £53,34
da £53,34
# 018
MPN: 100140
2ND SOTTO MISURA 0,508 MM.
da £33,57
da £33,57
# 018
MPN: 100141
3RD SOTTO MISURA 0,762 MM.
da £39,21
da £39,21
# 019
MPN: 100142
SEMICUSCINETTO INFERIORE
da £64,50
da £64,50
Questa parte sostituisce il numero di parte 9100603
# 019
MPN: 100143
1ST SOTTO MISURA 0,254 MM.
da £71,61
da £71,61
# 019
MPN: 100144
2ND SOTTO MISURA 0,508 MM.
da £50,99
da £50,99
# 019
MPN: 100145
3RD SOTTO MISURA 0,762 MM.
da £39,21
da £39,21
# 019
MPN: 109738/U
BIELLA
da £230,00
da £230,00
# 020
MPN: 109738/U
BIELLA
da £230,00
da £230,00
# 021
MPN: 100156
BULLONE DI FISSAGGIO DELLA BIELLA
da £16,69
da £16,69
Questa parte sostituisce il numero di parte 140020 - e 1 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 104011
DADO PER BULLONE BIELLA
da £9,62
da £9,62
Questa parte sostituisce il numero di parte 14511 - e 1 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 100150/A
SET CUSCINETTI BIELLE
Std - Cuscinetti C/Asta Confezione da 4Prs Std / Venduto per confezione
da £19,40
da £19,40
# 023
MPN: 100151
CUSCINETTO BIELLA +10
(1st Sottodimensionato mm 0,254)
da £45,84
da £45,84
Questa parte sostituisce il numero di parte 106184
# 023
MPN: 100152
CUSCINETTO BIELLA +20
(2ª Sottodimensionato mm 0,508)
da £61,09
da £61,09
Questa parte sostituisce il numero di parte 106185
# 023
MPN: 106183
SEMI CUSCINETTO BIELLA STANDARD
da £19,40
da £19,40
Questa parte sostituisce il numero di parte 100150
# 024
MPN: 107100
BOCCOLA ESTREMITÀ PICCOLA
da £25,36
da £25,36
Questa parte sostituisce il numero di parte 100155 - e 2 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 100174
ESERCIZIO PERNO PERNO
da £3,47
da £3,47
Questa parte sostituisce il numero di parte 14594
# 026
MPN: 100185
TASSELLO DI CENTRAGGIO
da £21,05
da £21,05
Questa parte sostituisce il numero di parte 94129
