ferrari 400i (1983 mechanical) sistema di sterzo idraulico diagramma delle parti

041 - Sistema di sterzo idraulico

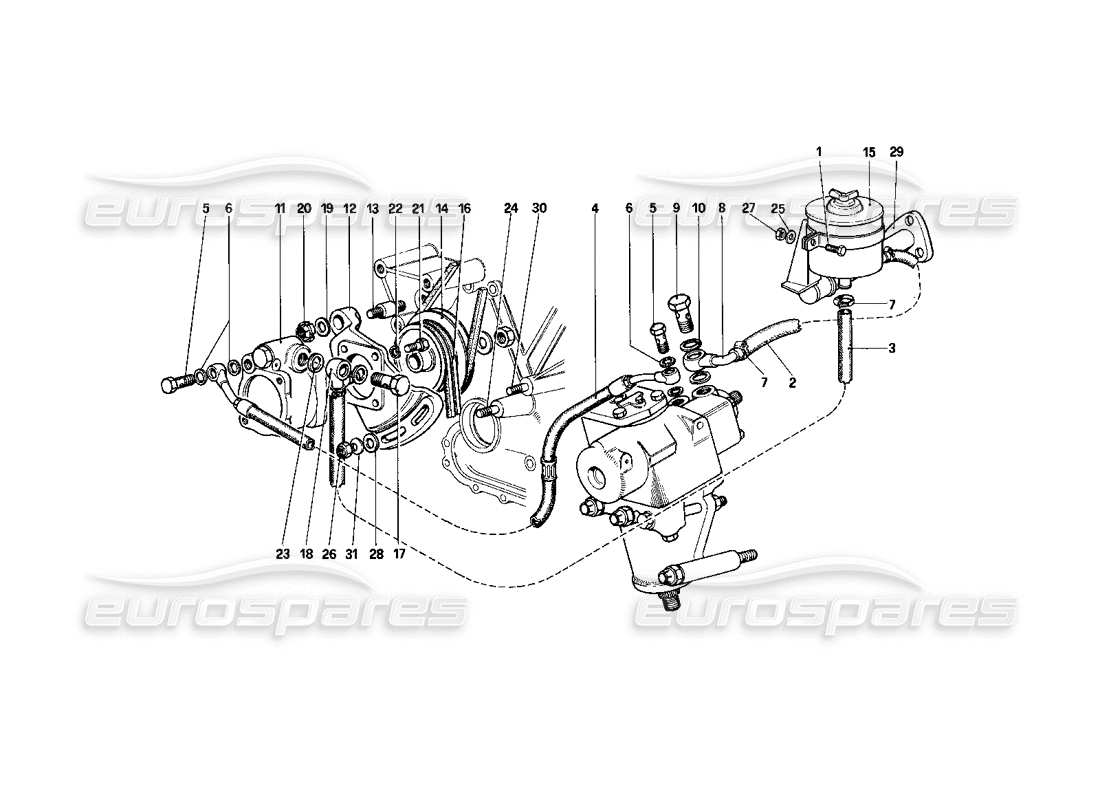

Ferrari 400i (1983 Mechanical) Hydraulic Steering System Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                        #
                                                        Numero di parte
                                                        Descrizione
                                                        Prezzo
                                                        # 001
                                                        MPN: 16843421
                                                        BULLONE
                                                        # 002
                                                        MPN: 113315
                                                        TUBO DALLA SCATOLA GUIDA A! SERBATOIO
                                                        da £15,66
                                                        da £15,66
                                                        # 003
                                                        MPN: 105846
                                                        TUBO COLLEGAMENTO POMPA GUIDA AL SERBATOIO
                                                        Non vale per GD Non vale per GD
                                                        da £47,94
                                                        da £47,94
                                                        # 004
                                                        MPN: 101170
                                                        TUBO DALLA POMPA ALLA SCATOLA GUIDA
                                                        da £506,94
                                                        da £506,94
                                                        Questa parte sostituisce il numero di parte 740488
                                                        # 005
                                                        MPN: 103402
                                                        UNIONE
                                                        da £19,49
                                                        da £19,49
                                                        Questa parte sostituisce il numero di parte 95038 - e 3 altro. Fare clic per visualizzare i dettagli
                                                        # 006
                                                        MPN: 10280060
                                                        POMPA ALIA SCATOLA GUIDA GUARNIZIONE
                                                        da £0,51
                                                        da £0,51
                                                        Questa parte sostituisce il numero di parte 100501 - e 3 altro. Fare clic per visualizzare i dettagli
                                                        # 007
                                                        MPN: 13000390
                                                        CLIP DEL GIUBILEO
                                                        da £0,51
                                                        da £0,51
                                                        Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
                                                        # 008
                                                        MPN: 113314
                                                        TUBO CON ORIENTABILE
                                                        da £31,80
                                                        da £31,80
                                                        # 009
                                                        MPN: 102632
                                                        UNIONE
                                                        da £41,98
                                                        da £41,98
                                                        Questa parte sostituisce il numero di parte 95035
                                                        # 010
                                                        MPN: 10257060
                                                        GUARNIZIONE
                                                        da £0,47
                                                        da £0,47
                                                        Questa parte sostituisce il numero di parte 10253060 - e 2 altro. Fare clic per visualizzare i dettagli
                                                        # 011
                                                        MPN: 100513
                                                        POMPA GUIDA IDRAULICA COMPLETA DI DADO
                                                        # 013
                                                        MPN: 100518
                                                        PERNO
                                                        da £71,47
                                                        da £71,47
                                                        Questa parte sostituisce il numero di parte 220506
                                                        # 014
                                                        MPN: 100514
                                                        PULEGGIA SULLA POMPA
                                                        da £204,75
                                                        da £204,75
                                                        Questa parte sostituisce il numero di parte 220509 - e 1 altro. Fare clic per visualizzare i dettagli
                                                        # 015
                                                        MPN: 100517
                                                        SERBATOIO PER POMPA GUIDA IDRAULICA
                                                        Non vale per GD
                                                        da £185,42
                                                        da £185,42
                                                        Questa parte sostituisce il numero di parte 220695 - e 1 altro. Fare clic per visualizzare i dettagli
                                                        # 016
                                                        MPN: 100516
                                                        CINGHIA COMANDO POMPA GUIDA IDRAULICA
                                                        da £24,06
                                                        da £24,06
                                                        Questa parte sostituisce il numero di parte 220696
                                                        # 017
                                                        MPN: 100508
                                                        UNIONE
                                                        da £61,42
                                                        da £61,42
                                                        Questa parte sostituisce il numero di parte 220630
                                                        # 018
                                                        MPN: 10-48-05
                                                        ORIENTABILE (PER GS)
                                                        Superamento
                                                        Superamento
                                                        Questa parte sostituisce il numero di parte 102629
                                                        # 019
                                                        MPN: 12646901
                                                        Rondella
                                                        da £0,71
                                                        da £0,71
                                                        # 020
                                                        MPN: 101242
                                                        GHIERA
                                                        (Richiede 101242 e 126142)
                                                        da £21,37
                                                        da £21,37
                                                        # 021
                                                        MPN: 16043821
                                                        BULLONE
                                                        da £0,71
                                                        da £0,71
                                                        # 022
                                                        MPN: 11198074
                                                        Rondella
                                                        da £0,53
                                                        da £0,53
                                                        Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
                                                        # 023
                                                        MPN: 10259960
                                                        GUARNIZIONE
                                                        da £0,47
                                                        da £0,47
                                                        Questa parte sostituisce il numero di parte 95017
                                                        # 024
                                                        MPN: 13449821
                                                        PERNO
                                                        da £0,77
                                                        da £0,77
                                                        # 025
                                                        MPN: 106852
                                                        Rondella
                                                        Superamento
                                                        Superamento
                                                        Questa parte sostituisce il codice articolo 10516670 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
                                                        # 026
                                                        MPN: 12574521
                                                        NOCE
                                                        da £0,56
                                                        da £0,56
                                                        Questa parte sostituisce il codice articolo 104114 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                        # 027
                                                        MPN: 16100824
                                                        NOCE
                                                        da £0,53
                                                        da £0,53
                                                        Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
                                                        # 029
                                                        MPN: 113900
                                                        SUPPORTO
                                                        Non vale per GD
                                                        da £357,27
                                                        da £357,27
                                                        # 030
                                                        MPN: 13450121
                                                        PERNO FILETTATO
                                                        Superamento
                                                        Superamento
                                                        Questa parte sostituisce il numero di parte 13450120
                                                        # 031
                                                        MPN: 10413770
                                                        Rondella
                                                        da £0,47
                                                        da £0,47
