008 - Pompe e tubi del carburante

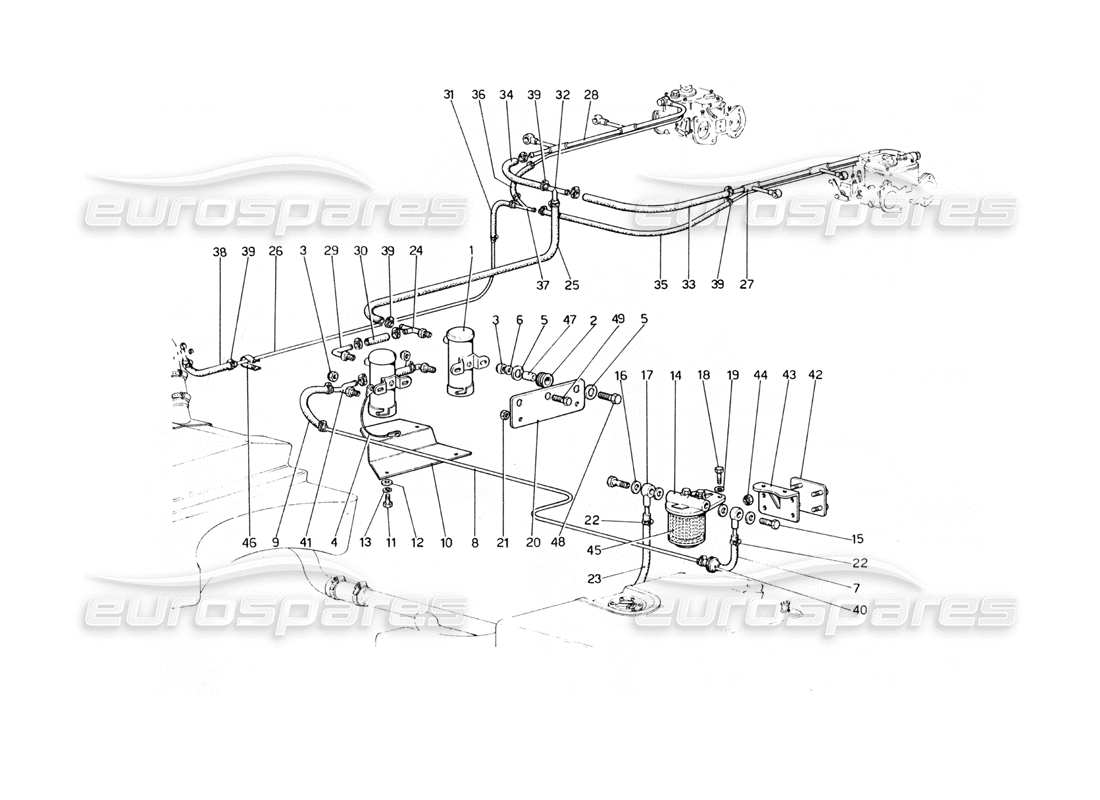

Ferrari 400 GT (Mechanical) Fuel Pumps and Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 100245
POMPA DI BENZINA
da £252,00
da £252,00
Questa parte sostituisce il numero di parte 105454 - e 2 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 103549
BOCCOLA IN GOMMA
da £0,74
da £0,74
# 003
MPN: 12575411
NOCE
Superamento
Superamento
# 004
MPN: 106153
CAVO
da £2,62
da £2,62
# 005
MPN: 12643724
Rondella
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 10519401
Rondella
da £0,71
da £0,71
# 007
MPN: 105070
TUBO GOMMA DAL F ILTRO AL TUBO BUNDY
Non vale per GD
da £13,97
da £13,97
# 007
MPN: 106248
TUBO GOMMA DAL F ILTRO AL TUBO BUNDY
Vale per GD
# 008
MPN: 105071
Tubo gomma dal filtro alle pompe
da £10,35
da £10,35
# 009
MPN: 105072
Tubo gomma dal tubo bundy alle pompe
Non vale per GD
da £4,61
da £4,61
# 009
MPN: 106249
Tubo gomma dal tubo bundy alle pompe
Vale per GD
# 010
MPN: 105074
PARATIA PROTEZIONE POMPE
Non vale per GD
da £117,63
da £117,63
# 010
MPN: 105078
PARATIA PROTEZIONE POMPE
Vale per GD
da £93,15
da £93,15
# 011
MPN: 10902124
VITE
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 10902111 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 12644421
RONDEILA TRANCIATA
Superamento
Superamento
# 013
MPN: 106850
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516473 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 107486
MONTAGGIO FILTRO CARBURANTE
da £396,84
da £396,84
Questa parte sostituisce il numero di parte 103401
# 014
MPN: 95180050
ELEMENTO FILTRO CARBURANTE
da £22,20
da £22,20
Questa parte sostituisce il numero di parte 95180061 - e 1 altro. Fare clic per visualizzare i dettagli
# 015
MPN: 103402
UNIONE
da £19,49
da £19,49
Questa parte sostituisce il numero di parte 95038 - e 3 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 103403
GUARNIZIONE
Dopo esaurim vale n 10280060
Superamento
Superamento
# 017
MPN: 10-34-05
ORIENTABILE PER FILTRO
da £35,82
da £35,82
# 018
MPN: 15970721
BULLONE
da £0,53
da £0,53
# 019
MPN: 10516873
Rondella
Superamento
Superamento
# 020
MPN: 110951
SUPPORTO
da £18,11
da £18,11
# 021
MPN: 104030
DADO AUTOBLOCCANTE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 16104125
# 022
MPN: 13000390
CLIP DEL GIUBILEO
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 105075
TUBO DAL PESCANTE AL FILTRO
da £16,95
da £16,95
# 024
MPN: 105067
UNIONE
da £124,58
da £124,58
Questa parte sostituisce il numero di parte 95568
# 025
MPN: 10-48-12
Tubo gomma dalle pompe al 3 vie
da £238,88
da £238,88
# 026
MPN: 10-48-13
TUBO BUNDY DAL 3 VIE AL BOCCHETTONE
da £22,61
da £22,61
# 027
MPN: 100360
ASSIEMETUBO ALIMENTAZIONE CARBURATORI FILA DESTRA
da £265,34
da £265,34
# 028
MPN: 100361
ASSIEMETUBO ALIMENTAZIONE CARBURATORI FILA SINISTRA
da £252,69
da £252,69
# 029
MPN: 100385
UNIONE
(10mm raccordo del tubo)
da £30,86
da £30,86
Questa parte sostituisce il numero di parte 94918 - e 1 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 100385/A
UNIONE
(8mm raccordo del tubo)
da £29,87
da £29,87
# 030
MPN: 100387
MANICOTTO COLLEGAMENTO POMPE
da £2,17
da £2,17
Questa parte sostituisce il numero di parte 9181708
# 031
MPN: 102623
tubo flessibile
da £12,85
da £12,85
Questa parte sostituisce il numero di parte 9181711
# 032
MPN: 102619
UNIONE
da £7,92
da £7,92
# 033
MPN: 102620
TUBO COILEGAMENTO 3 VIE AL TUBO ALIMENTAZIONE DESTRO
da £36,06
da £36,06
Questa parte sostituisce il numero di parte 9181703
# 034
MPN: 102621
TUBO COLLEGAMENTO 3 VIE AL TUBO ALIMENTAZIONE SINISTRO
da £11,05
da £11,05
Questa parte sostituisce il numero di parte 9181704
# 035
MPN: 113436
TUBO DAL 3 VIE AL TUBO RIFLUSSO DESTRO
Superamento
Superamento
# 036
MPN: 102624
TUBO DAL 3 VIE AL TUBO RIFLUSSO SINISTRO
da £2,81
da £2,81
Questa parte sostituisce il numero di parte 9181712
# 037
MPN: 102625
UNIONE
# 038
MPN: 102626
TUBO GOMMA DAL TUBO BUNDY AL BOCCHETTONE
da £10,52
da £10,52
Questa parte sostituisce il numero di parte 9181714
# 038
MPN: 113438
TUBO GOMMA DAL TUBO BUNDY AL BOCCHETTONE
da £48,57
da £48,57
# 039
MPN: 103742
CLIP DEL GIUBILEO
Vale per parte. N. 103533
# 039
MPN: 13000190
COLLARE A VITE
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 12178990 - e 1 altro. Fare clic per visualizzare i dettagli
# 040
MPN: 102251
IETTO MORBIDO PER TUBO
da £9,66
da £9,66
# 041
MPN: 102643
UNIONE
da £55,98
da £55,98
Questa parte sostituisce il numero di parte 95380
# 042
MPN: 103397
CONTRO-PIASTRA PER STAFFA SOSTEGNO FILTRO
# 043
MPN: 103400
STAFFA/SUPPORTO
da £13,63
da £13,63
Questa parte sostituisce il numero di parte 622532
# 044
MPN: 12574221
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 125519 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 045
MPN: 95180050
ELEMENTO FILTRO CARBURANTE
da £22,20
da £22,20
Questa parte sostituisce il numero di parte 95180061 - e 1 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 102627
CLIP DEL GIUBILEO
Vale per GD
Questa parte sostituisce il numero di parte 94910
# 046
MPN: 10419500
CLIP DEL GIUBILEO
da £1,31
da £1,31
# 047
MPN: 103550
CESPUGLIO
da £28,08
da £28,08
Questa parte sostituisce il numero di parte 4130913
# 048
MPN: 10902621
BUTLONE
Superamento
Superamento
Questa parte sostituisce il codice articolo 10902611 che abbiamo in magazzino
# 049
MPN: 10902821
BULLONE
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10902801 - e 1 altro. Fare clic per visualizzare i dettagli
