141 - Sistema di aria condizionata

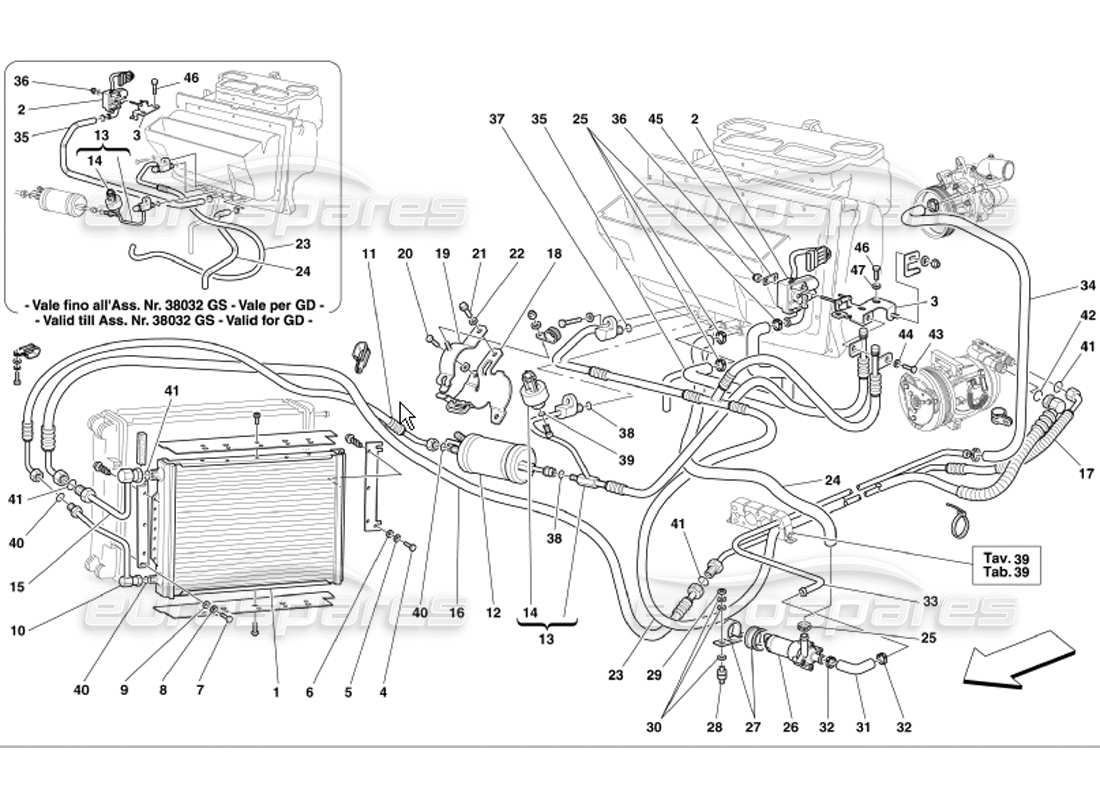

Ferrari 360 Modena Air Conditioning System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
178565

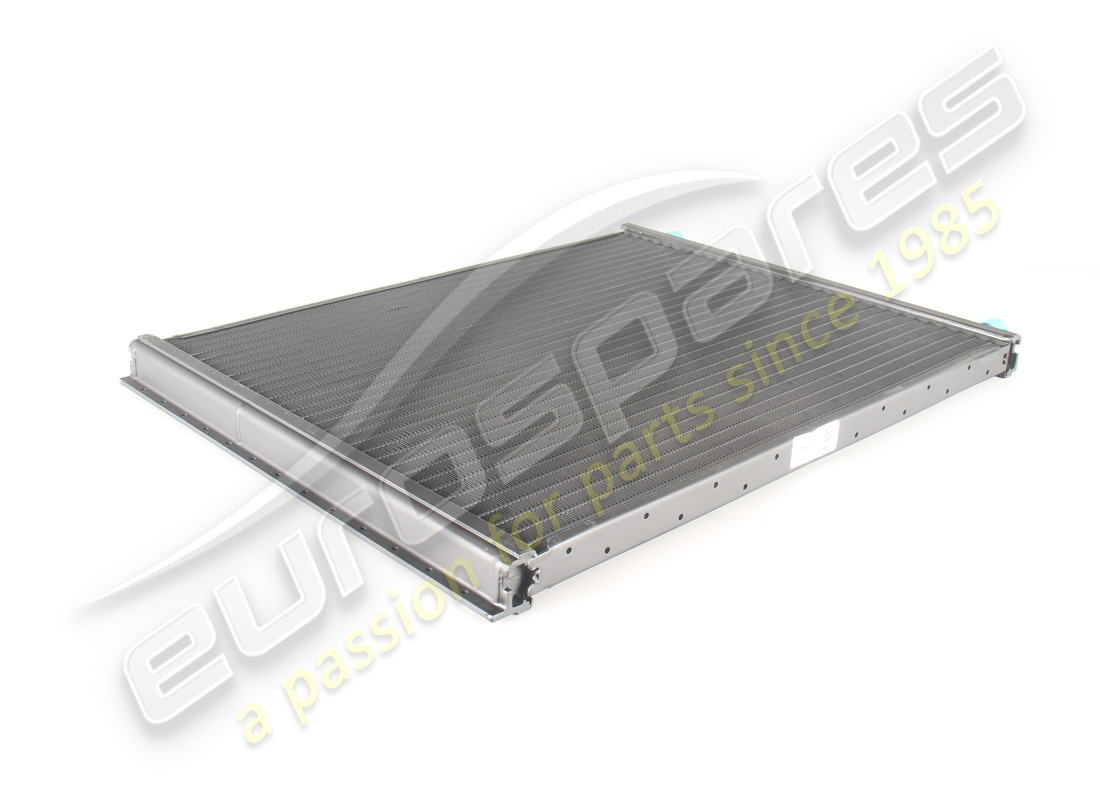

CONDENSATORE CA
da
£312,37
da
£312,37
#
002
MPN:
65066400
VALVOLA TGK
da
£100,82
da
£100,82
#
003
MPN:
65848400
STAFFA PER FISSAGGIO VALVOLA
- Valido fino all'Ass. no. 38032 - Non per GD
da
£4,26
da
£4,26
#
003
MPN:
65882200
STAFFA PER FISSAGGIO VALVOLA
- Valido per GD
da
£7,89
da
£7,89
#
003
MPN:
66150300
STAFFA PER FISSAGGIO VALVOLA
- Valido dall'Ass. no. 38033 - Non per GD
da
£12,64
da
£12,64
Questa parte sostituisce il numero di parte 81035400
#
004
MPN:
10902124
VITE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 10902111
- e 1 altro. Fare clic per visualizzare i dettagli
#
005
MPN:
12601274
Rondella
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 12601221
- e 5 altro. Fare clic per visualizzare i dettagli
#
006
MPN:
14496424
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 14496401
- e 3 altro. Fare clic per visualizzare i dettagli
#
007
MPN:
60909500
VITE
da
£1,06
da
£1,06
#
008
MPN:
12601274
Rondella
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 12601221
- e 5 altro. Fare clic per visualizzare i dettagli
#
009
MPN:
12643724
Rondella
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 109684
- e 4 altro. Fare clic per visualizzare i dettagli
#
010
MPN:
65830900
TUBO METALLICO MANDATA
da
£193,03
da
£193,03
#
011
MPN:
65830700
TUBO DAL CONDENSATORE AL FILTRO
da
£82,60
da
£82,60
#
012
MPN:
65628300
FILTRO DISIDRATANTE
da
£69,75
da
£69,75
#
013
MPN:
65898700
TUBO DAL FILTRO ALL'IMPIANTO AC
- Valido fino all'Ass. no. 38032 - Non per GD
da
£261,28
da
£261,28
#
013
MPN:
66090200
TUBO DAL FILTRO ALL'IMPIANTO AC
- Valido per GD
da
£256,26
da
£256,26
Questa parte sostituisce il numero di parte 66643000
- e 1 altro. Fare clic per visualizzare i dettagli
#
013
MPN:
66147900
TUBO DAL FILTRO ALL'IMPIANTO AC
- Valido dall'Ass. no. 38033 - Non per GD
da
£108,19
da
£108,19
#
014
MPN:
65628200
PRESSOSTATO
da
£88,54
da
£88,54
#
015
MPN:
65830800
TUBO METALLICO DI INGRESSO
da
£170,32
da
£170,32
#
016
MPN:
65744300
TUBO DA TUBO SOTTOPAVIMENTO A CONDENSATORE
- Valido per GD
da
£169,68
da
£169,68
#
016
MPN:
65830600
TUBO DA TUBO SOTTOPAVIMENTO A CONDENSATORE
- Non per GD
da
£177,95
da
£177,95
#
017
MPN:
65230500
TUBO MANDATA A PAVIMENTO DAL COMPRESSORE
da
£227,19
da
£227,19
#
018
MPN:
65539400
SUPPORTO FILTRO
- Non per GD
da
£3,22
da
£3,22
#
018
MPN:
65880700
SUPPORTO FILTRO
- Valido per GD
da
£10,85
da
£10,85
#
019
MPN:
65547700
staffa
- Non per GD
da
£2,08
da
£2,08
#
019
MPN:
65880900
staffa
- Valido per GD
da
£2,47
da
£2,47
#
020
MPN:
10902224
VITE
da
£0,47
da
£0,47
#
021
MPN:
13840511
VITE
- Non come pezzo di ricambio - Sostituito da 68721400
da
£2,07
da
£2,07
#
021
MPN:
68721400
VITE
da
£0,48
da
£0,48
#
022
MPN:
12644424
Rondella
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 12644401
- e 1 altro. Fare clic per visualizzare i dettagli
#
023
MPN:
65921100
TUBO DALL'IMPIANTO AC AL COMPRESSORE
- Valido fino all'Ass. no. 38032 GS - Valido per GD
da
£91,26
da
£91,26
Questa parte sostituisce il numero di parte 65231000
- e 1 altro. Fare clic per visualizzare i dettagli
#
023
MPN:
66148000
TUBO DALL'IMPIANTO AC AL COMPRESSORE
- Valido dall'Ass. no. 38033 GS - Non per GD
da
£174,08
da
£174,08
#
024
MPN:
65460800
TUBO DA POMPA DI MINIMO A IMPIANTO AC
- Non per GD
da
£103,07
da
£103,07
#
024
MPN:
65744600
TUBO DA POMPA DI MINIMO A IMPIANTO AC
- Valido per GD
da
£26,50
da
£26,50
#
025
MPN:
13000390
COLLARE A VITE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 12179590
- e 1 altro. Fare clic per visualizzare i dettagli
#
026
MPN:
65460300
POMPA MINIMA
da
£50,00
da
£50,00
Questa parte sostituisce il numero di parte 70000900
- e 3 altro. Fare clic per visualizzare i dettagli
#
027
MPN:
63994900
STAFFA COMPLETA
da
£4,28
da
£4,28
Questa parte sostituisce il numero di parte 64246500
#
028
MPN:
142202
PAD
da
£14,62
da
£14,62
#
029
MPN:
15896214
NOCE
da
£0,54
da
£0,54
Questa parte sostituisce il numero di parte 15896211
#
030
MPN:
10571570
Rondella
da
£0,87
da
£0,87
#
031
MPN:
65460700
TUBO DA TUBO SOTTOPAVIMENTO A POMPA MINIMA
da
£29,02
da
£29,02
#
032
MPN:
13000390
COLLARE A VITE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 12179590
- e 1 altro. Fare clic per visualizzare i dettagli
#
033
MPN:
65231400
TUBO ACQUA SOTTO PAVIMENTO
da
£29,43
da
£29,43
#
034
MPN:
65831500
TUBO DALLA POMPA DELL'ACQUA AL TUBO SOTTOPAVIMENTO
da
£101,76
da
£101,76
#
035
MPN:
65231700
TUBO DAL RISCALDATORE AC ALLA VALVOLA TGK
- Non per GD
da
£9,98
da
£9,98
#
035
MPN:
65744700
TUBO DAL RISCALDATORE AC ALLA VALVOLA TGK
- Valido fino all'Ass. no. 38032 GS - Valido per GD
da
£19,75
da
£19,75
#
036
MPN:
14078010
NOCE
da
£0,86
da
£0,86
#
036
MPN:
62790300
NOCE
- Valido dall'Ass. no. 38033 GS - Non per GD
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 12574011
- e 1 altro. Fare clic per visualizzare i dettagli
#
037
MPN:
66309800
O GUARNIZIONE
da
£2,21
da
£2,21
#
038
MPN:
66309700
O GUARNIZIONE
da
£6,27
da
£6,27
#
039
MPN:
66309600
O GUARNIZIONE
da
£1,03
da
£1,03
#
040
MPN:
66309300
O GUARNIZIONE
da
£0,85
da
£0,85
Questa parte sostituisce il codice articolo 175835 che abbiamo in magazzino
#
041
MPN:
66309400
O GUARNIZIONE
da
£10,46
da
£10,46
#
042
MPN:
66309500
O GUARNIZIONE
da
£9,60
da
£9,60
#
043
MPN:
10977524
VITE
- Valido dall'Ass. no. 38033 - Non per GD
da
£0,47
da
£0,47
#
044
MPN:
11188079
Rondella
- Valido dall'Ass. no. 38033 - Non per GD
da
£0,71
da
£0,71
#
045
MPN:
65929400
PIATTO PICCOLO
- Valido dall'Ass. no. 38033 - Non per GD
da
£1,40
da
£1,40
#
046
MPN:
11193274
VITE
- Valido dall'Ass. no. 38033 GS - Non per GD
da
£0,54
da
£0,54
Questa parte sostituisce il codice articolo 11193279 che abbiamo in magazzino
#
046
MPN:
15210624
VITE
- Valido fino all'Ass. no. 38032 GS - Valido per GD
da
£1,42
da
£1,42
#
047
MPN:
11193274
Rondella
- Valido dall'Ass. no. 38033 GS - Non per GD
da
£0,54
da
£0,54
Questa parte sostituisce il codice articolo 11193279 che abbiamo in magazzino
