041 - Sistema di servofreno

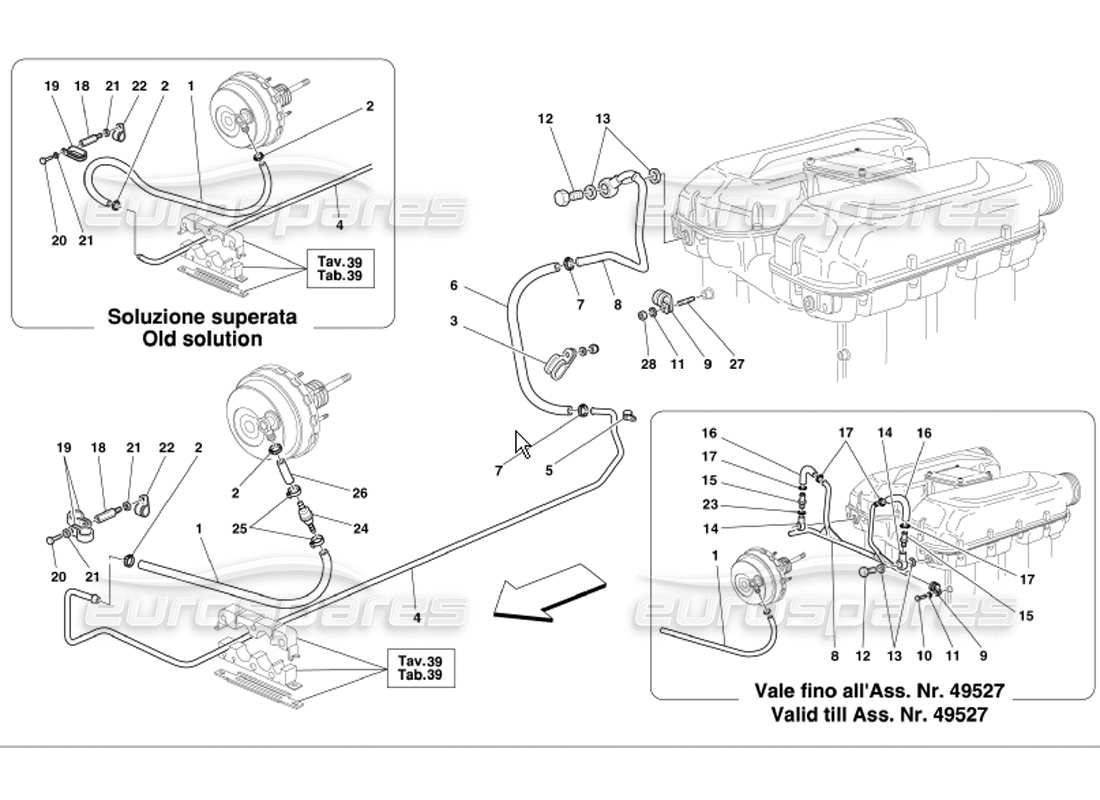

Ferrari 360 Modena Brake Booster System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 173842
TUBO IN GOMMA PER COMPRESSORE FRENO
Valido dall'Ass. no. 49528
da £44,55
da £44,55
Questa parte sostituisce il numero di parte 200012
# 001
MPN: 176100
TUBO IN GOMMA PER COMPRESSORE FRENO
Valido fino all'Ass. no. 35770
da £32,01
da £32,01
# 001
MPN: 177947
TUBO IN GOMMA PER COMPRESSORE FRENO
Valido dall'Ass. no. 35771 fino all'Ass. N.49527
da £30,65
da £30,65
# 002
MPN: 13000390
COLLARE A VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 61712500
staffa
da £0,88
da £0,88
# 004
MPN: 179322
TUBO SOTTO PAVIMENTO SERVOFRENO
Valido fino all'Ass. no. 35770 - Non per GD
da £23,71
da £23,71
# 004
MPN: 179322
TUBO SOTTO PAVIMENTO SERVOFRENO
Valido per GD
da £23,71
da £23,71
# 004
MPN: 181727
TUBO SOTTO PAVIMENTO SERVOFRENO
Valido dall'Ass. no. 35771 - Non come pezzo di ricambio - Sostituito da 184979 - Non per GD
Superamento
Superamento
# 004
MPN: 184979
TUBO SOTTO PAVIMENTO SERVOFRENO
Non per GD
da £82,59
da £82,59
Questa parte sostituisce il numero di parte 181727 - e 1 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 10450190
STAFFA CON GUAINA
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 148751
# 006
MPN: 168386
TUBO IN GOMMA
da £25,37
da £25,37
# 007
MPN: 13000390
COLLARE A VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 179414
TUBO PER COMANDO FRENO DA COLLETTORI
Non come pezzo di ricambio sostituito da 182776
Superamento
Superamento
# 008
MPN: 182776
TUBO PER COMANDO FRENO DA COLLETTORI
Sostituisce 179414 - Valido fino all'Ass. no. 49527
da £45,43
da £45,43
Questa parte sostituisce il numero di parte 179414 - e 3 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 194378
TUBO PER COMANDO FRENO DA COLLETTORI
Valido dall'Ass. no. 49528
da £44,70
da £44,70
# 009
MPN: 10441390
STAFFA CON GUAINA
Q.tà 1 dall'Ass. no. 49528
da £0,47
da £0,47
# 010
MPN: 10977524
VITE
da £0,47
da £0,47
# 011
MPN: 12601279
Rondella
Q.tà 1 dall'Ass. no. 49528
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12601271 - e 2 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 152417
UNIONE
Q.tà 1 dall'Ass. no. 49528
da £15,67
da £15,67
# 013
MPN: 10259960
GUARNIZIONE
Q.tà 2 dall'Ass. no. 49528
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 95017
# 014
MPN: 179419
UNIONE OSCILLANTE
Valido fino all'Ass. no. 49527
da £10,18
da £10,18
# 015
MPN: 147978
VALVOLA DI NON RITORNO
Valido fino all'Ass. no. 49527
da £4,71
da £4,71
# 016
MPN: 179394
TUBO IN GOMMA
Valido fino all'Ass. no. 49527
da £8,47
da £8,47
# 017
MPN: 178052
MORSETTO
Valido fino all'Ass. no. 49527
da £0,85
da £0,85
Questa parte sostituisce il numero di parte 296778
# 018
MPN: 178772
PERNO
da £5,72
da £5,72
# 019
MPN: 10441390
STAFFA CON GUAINA
Valido dall'Ass. no. 35771
da £0,47
da £0,47
# 019
MPN: 61712500
STAFFA CON GUAINA
Valido fino all'Ass. no. 35770
da £0,88
da £0,88
# 020
MPN: 10902224
VITE
da £0,47
da £0,47
# 021
MPN: 127494
Rondella
(quantità minima dell'ordine = 20)
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516470 - e 4 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 10441690
staffa
da £1,10
da £1,10
Questa parte sostituisce il numero di parte 1044690
# 023
MPN: 179068
GUARNIZIONE
Valido fino all'Ass. no. 49527
da £0,47
da £0,47
# 024
MPN: 193186
VALVOLA DI NON RITORNO
Valido dall'Ass. no. 49528
da £7,30
da £7,30
# 025
MPN: 164015
COLLETTO PER MANICA
Valido dall'Ass. no. 49528
Superamento
Superamento
Questa parte sostituisce il numero di parte 12181290
# 026
MPN: 127213
TUBO IN GOMMA
Valido dall'Ass. no. 49528
da £9,96
da £9,96
# 027
MPN: 11500224
PERNO
Valido dall'Ass. no. 49528
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 11500221 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 14048115
NOCE
Valido dall'Ass. no. 49528
Superamento
Superamento
Questa parte sostituisce il numero di parte 14048611 - e 1 altro. Fare clic per visualizzare i dettagli
