010 - Pompe e tubi del carburante

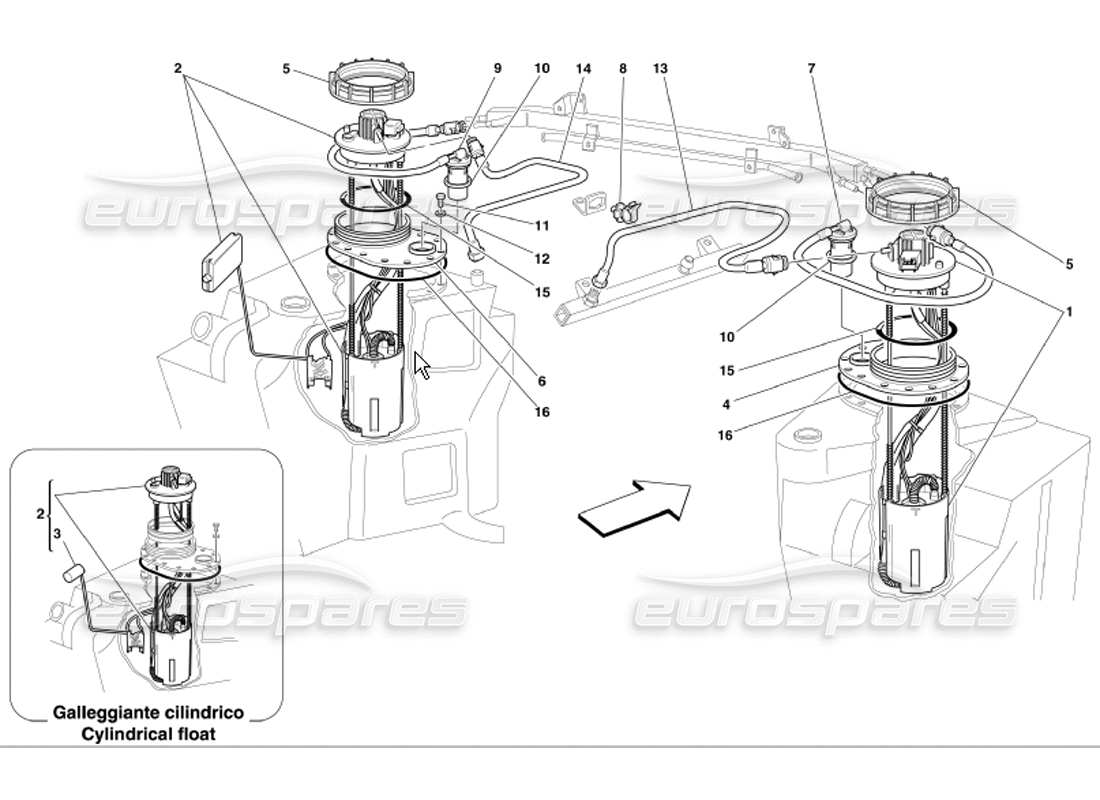

Ferrari 360 Modena Fuel Pumps and Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 239814
POMPA CARBURANTE COMPLETA DX
da £240,00
da £240,00
Questa parte sostituisce il numero di parte 164146
# 002
MPN: 239813
POMPA BENZINA COMPLETA SX CON GALLEGGIANTE
da £240,00
da £240,00
Questa parte sostituisce il numero di parte 199120
# 002
MPN: 239815
POMPA CARBURANTE COMPLETA SX (SENZA GALLEGGIANTE)
da £183,75
da £183,75
Questa parte sostituisce il numero di parte 193723 - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 177233
INDICATORE LIVELLO CARBURANTE
Non come pezzo di ricambio - Sostituito da 194140
Superamento
Superamento
# 003
MPN: 194140
INDICATORE LIVELLO CARBURANTE
Galleggiante cilindrico - Valido per pompa benzina sinistra 193723 rif. 2
da £89,36
da £89,36
Questa parte sostituisce il numero di parte 177233
# 004
MPN: 176579
COPERTURA SUPPORTO POMPA DX
Per vetture fino all'Ass. no. 36737 - utilizzare il coperchio 176579 e la valvola 183256
da £107,09
da £107,09
# 005
MPN: 170945
GHIERA
Superamento
Superamento
# 006
MPN: 176580
COPERTURA SUPPORTO POMPA SX
da £97,83
da £97,83
# 007
MPN: 180381
VALVOLA GALLEGGIANTE DX COMPLETA
Non come pezzo di ricambio - utilizzare il coperchio 176579 e la valvola 183256 - Non per USA MY 2000,2001,2002,2003,2004 e CDN MY 2000,2001, 2002,2003,2004 - Per le vetture fino all'Ass. no. 36737
Superamento
Superamento
Questa parte sostituisce il numero di parte 171097
# 007
MPN: 183256
VALVOLA GALLEGGIANTE DX COMPLETA
Non per USA MY 2000,2001,2002,2003,2004 e CDN MY 2000,2001,2002,2003,2004
da £42,08
da £42,08
Questa parte sostituisce il numero di parte 180381
# 007
MPN: 196483
VALVOLA GALLEGGIANTE DX COMPLETA
Valido per USA MY 2000,2001,2002,2003,2004 e CDN MY 2000,2001,2002,2003,2004 - Valido fino ad esaurimento scorte
da £187,00
da £187,00
Questa parte sostituisce il numero di parte 183255
# 007
MPN: 196483
VALVOLA GALLEGGIANTE DX COMPLETA
Valido per USA MY 2000,2001,2002,2003,2004 e CDN MY 2000,2001,2002,2003,2004
da £187,00
da £187,00
Questa parte sostituisce il numero di parte 183255
# 008
MPN: 178430
CLIP
da £0,47
da £0,47
# 009
MPN: 180383
GALLEGGIANTE COMPLETO SX
Non per USA MY 2000,2001,2002,2003,2004 e CDN MY 2000,2001,2002,2003,2004
da £157,77
da £157,77
Questa parte sostituisce il numero di parte 171098
# 009
MPN: 196480
GALLEGGIANTE COMPLETO SX
Valido per USA MY 2000,2001,2002,2003,2004 e CDN MY 2000,2001,2002,2003,2004 - Valido fino ad esaurimento scorte
da £153,85
da £153,85
Questa parte sostituisce il numero di parte 179627
# 009
MPN: 196480
GALLEGGIANTE COMPLETO SX
Valido per USA MY 2000,2001,2002,2003,2004 e CDN MY 2000,2001,2002,2003,2004 - Valido fino ad esaurimento scorte
da £153,85
da £153,85
Questa parte sostituisce il numero di parte 179627
# 010
MPN: 195049
GUARNIZIONE
da £2,40
da £2,40
Questa parte sostituisce il numero di parte 169938
# 010
MPN: 195049
GUARNIZIONE
da £2,40
da £2,40
Questa parte sostituisce il numero di parte 169938
# 011
MPN: 10977624
VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10977611 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 12601174
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12601173 - e 5 altro. Fare clic per visualizzare i dettagli

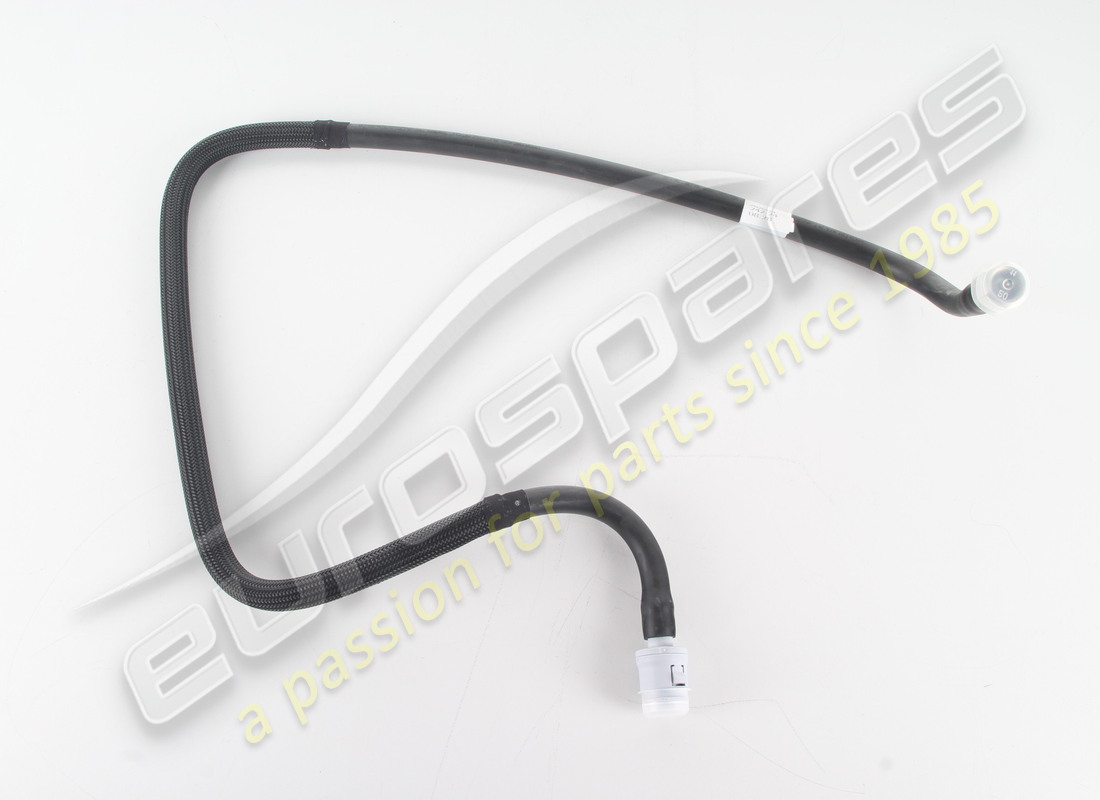

# 013
MPN: 178445
TUBO DI COLLEGAMENTO DX
da £125,22
da £125,22
# 014
MPN: 178753
TUBO DI COLLEGAMENTO SX
da £96,27
da £96,27
# 015
MPN: 170946
GUARNIZIONE
da £6,34
da £6,34
# 016
MPN: 171795
O GUARNIZIONE
da £3,12
da £3,12
