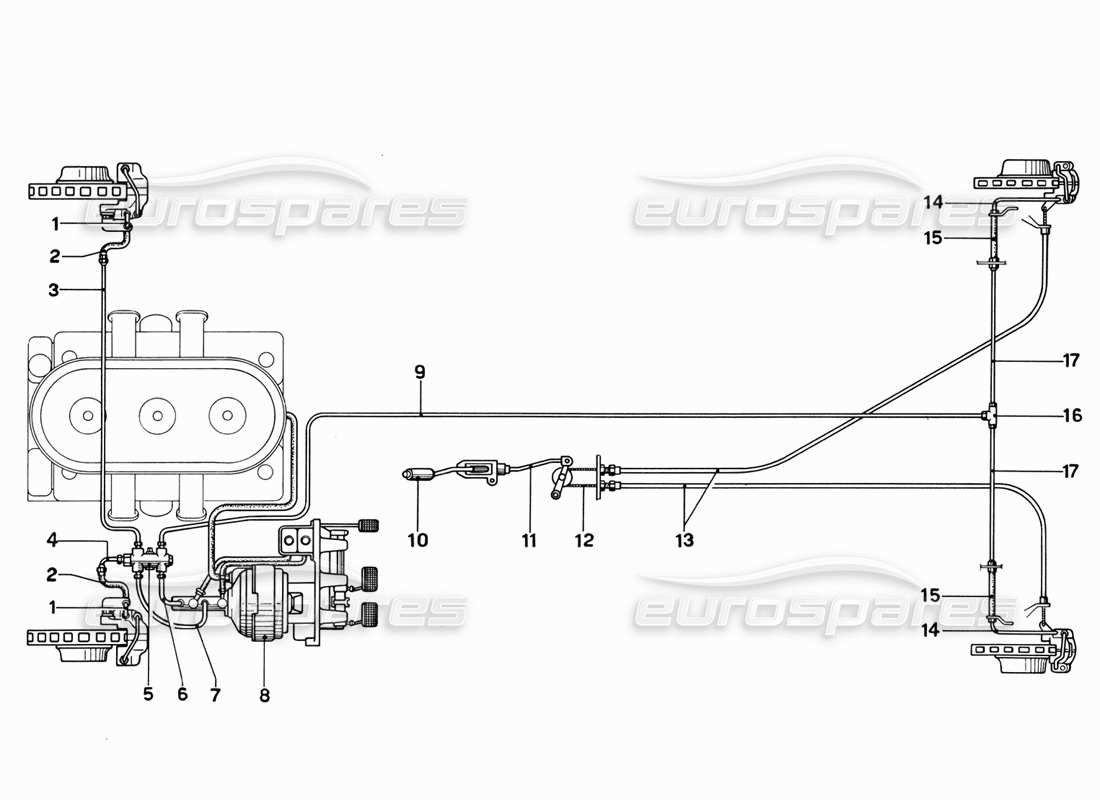

034 - Schema del sistema frenante
Ferrari 365 GT 2+2 (Mechanical) Brake System Scheme Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 680453

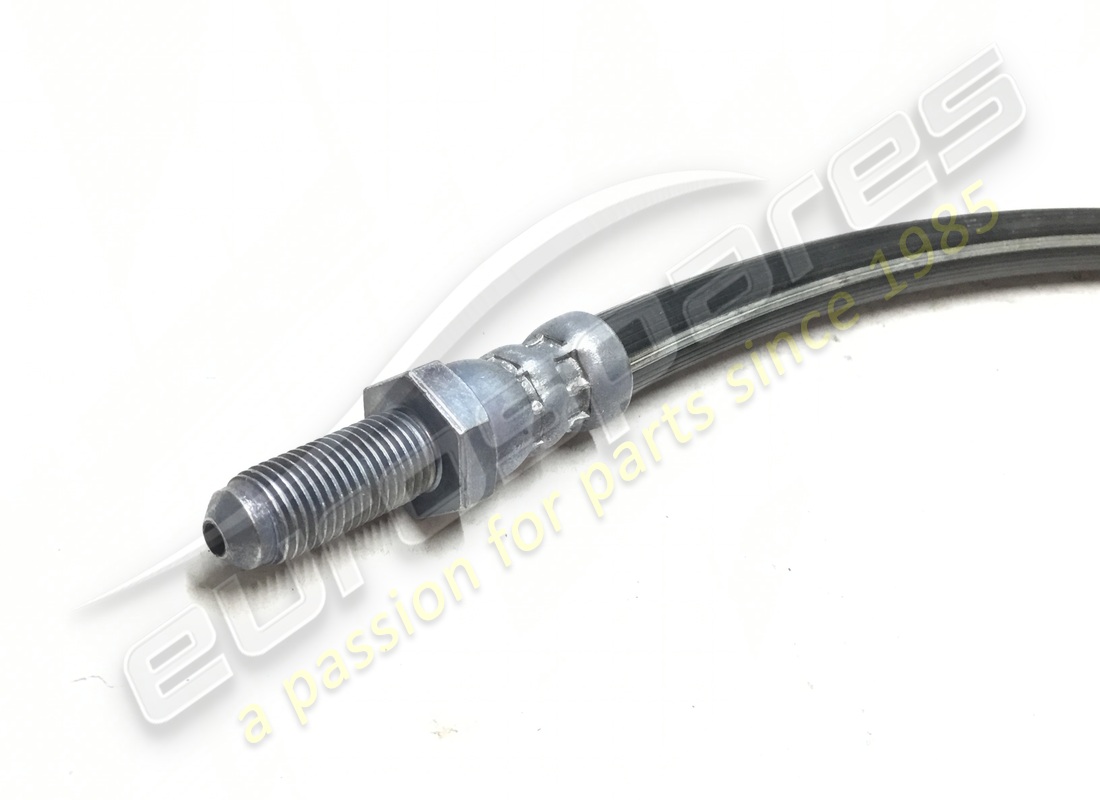

TUBO DAL FLESSIBILE AL CALIPER ANTERIORE
da £8,75
da £8,75
# 002
MPN: 95691303
TUBO FLESSIBILE
(395Mm)
da £74,72
da £74,72
Questa parte sostituisce il numero di parte 64047362
# 003
MPN: 680452
TUBO DALL'APPARECCHIO CONTROLLO PRESSIONE AL FLESSIBILE D.
# 004
MPN: 680449
TUBO DALL'APPARECCHIO CONTROLLO PRESSIONE AL FLESSIBILE S
da £3,62
da £3,62
# 005
MPN: 64068644
APPARECCHIO CONTROLLO PRESSIONE OLIO DEL CIRCUITI FRENO
# 006
MPN: 680454
TUBO DAL SERVOFRENO ALL'APPARECCHIO DI CONTROLLO
# 007
MPN: 680449
TUBO DAL SERVOFRENO ALL'APPARECCHIO DI CONTROLLO (RUOTE ANTERIORI)
da £3,62
da £3,62
# 008
MPN: 95691010
SERVOFRENO
USA 151471
Superamento
Superamento
Questa parte sostituisce il numero di parte tipo - MASTER VAC -
# 009
MPN: 680454
TUBO DALL'APPARECCHIO DICONTROLLO AL 3 VIE POSTER
# 010
MPN: 1420
COMPLESSIVO LEVA FRENO A MANO
# 011
MPN: 680337
ASSIEME TIRANTE FRENO
# 012
MPN: 94885
CAVO BOWDEN
# 013
MPN: 92939
GUAINA PER CAVO
# 014
MPN: 680457
TUBO DAL FLESSIBILE AI CALIPER POSTERIORI DA 121/2
da £24,05
da £24,05
# 015
MPN: 64047358
TUBO FLESSIBILE
Superamento
Superamento
# 016
MPN: 64474341
UNIONE 3-WAY
# 017
MPN: 680455
TUBO DAL 3 VIE AI FLESSIBILI DEL CALIPER POSTERIORI
da £3,47
da £3,47
