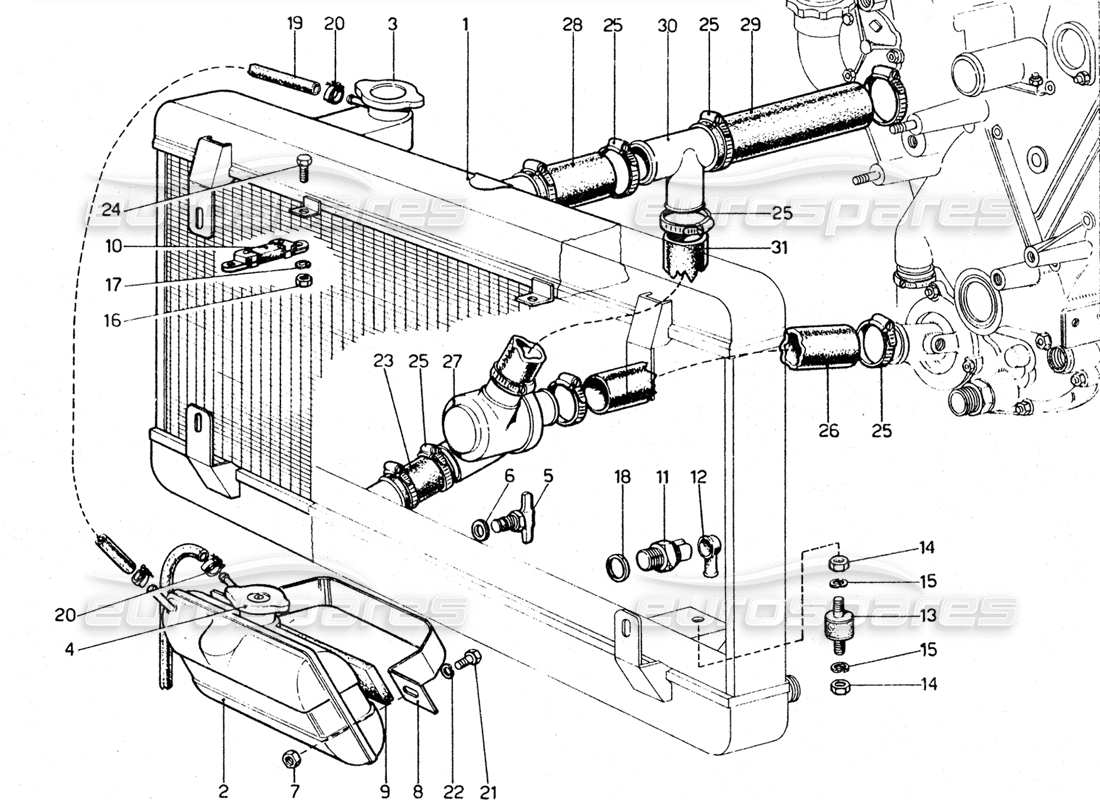

017A - Circuito idraulico - Revisione
Ferrari 365 GTC4 (Mechanical) Water circuit - Revision Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 26835
SQUILLO
Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
Superamento
Superamento
# 001
MPN: 800265
RADIATORE ACQUA
da £2.010,89
da £2.010,89
# 002
MPN: 800359 / 252733
NOVITÀ PER RADIATORE
Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
# 003
MPN: 101484
TAPPO PER RADIATORE
FIM originale
da £23,97
da £23,97
# 004
MPN: 101499/A
TAPPO PRESSIONE RADIATORE
Tappo radiatore rotondo (0.7 BAR)
da £10,56
da £10,56
Questa parte sostituisce il numero di parte 101499 - e 1 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 103948
RUBINETTO SCARICO ACQUA
da £99,13
da £99,13
Questa parte sostituisce il numero di parte 10300640 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 101496
GUARNIZIONE
da £3,49
da £3,49
# 007
MPN: 16104411
NOCE
da £0,53
da £0,53
# 008
MPN: 252733/C
staffa
da £52,25
da £52,25
# 009
MPN: 252.733/D
GOMMA SOFFICE
# 010
MPN: 101497
CINGHIA DI SCARICO
non come pezzo di ricambio - utilizzare il codice articolo: 101497
da £7,22
da £7,22
Questa parte sostituisce il numero di parte 20180 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 168008
TERMOCONTATTO
da £49,95
da £49,95
Questa parte sostituisce il numero di parte 101507 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 10405385
COPRIMORSETTO PER RUBINETTO
da £2,74
da £2,74
Questa parte sostituisce il numero di parte 100285 - e 2 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 101495
SUPPORTO
da £7,19
da £7,19
# 014
MPN: 104030
DADO AUTOBLOCCANTE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 16104125
# 015
MPN: 10519624
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10519601 - e 3 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 134041
NOCE
da £0,58
da £0,58
Questa parte sostituisce il numero di parte 15896221
# 017
MPN: 6 R 4
Rondella
Superamento
Superamento
# 018
MPN: 101508
GUARNIZIONE
da £0,70
da £0,70
Questa parte sostituisce il numero di parte 94706
# 019
MPN: 95604
TUBO DAL RADIATORE ALLA NOURICE
Superamento
Superamento
# 020
MPN: 13000190
COLLARE A VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12178990 - e 1 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 16043821
BULLONE
da £0,71
da £0,71
# 022
MPN: 127496
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10516671 - e 3 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 26807
TUBO GOMMA
Superamento
Superamento
# 024
MPN: M6x16-UNI 5739
BULLONE
Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
# 025
MPN: 100441
CLIP DEL GIUBILEO
da £4,96
da £4,96
# 026
MPN: 26787
TUBO DALLA POMPA AL RADIATORE
Superamento
Superamento
# 027
MPN: 106393/A
termostato
da £401,32
da £401,32
Questa parte sostituisce il numero di parte 106393
# 028
MPN: 26806
MANICA
Superamento
Superamento
# 029
MPN: 26804
TUBO/TUBO/TUBO FLESSIBILE
Superamento
Superamento

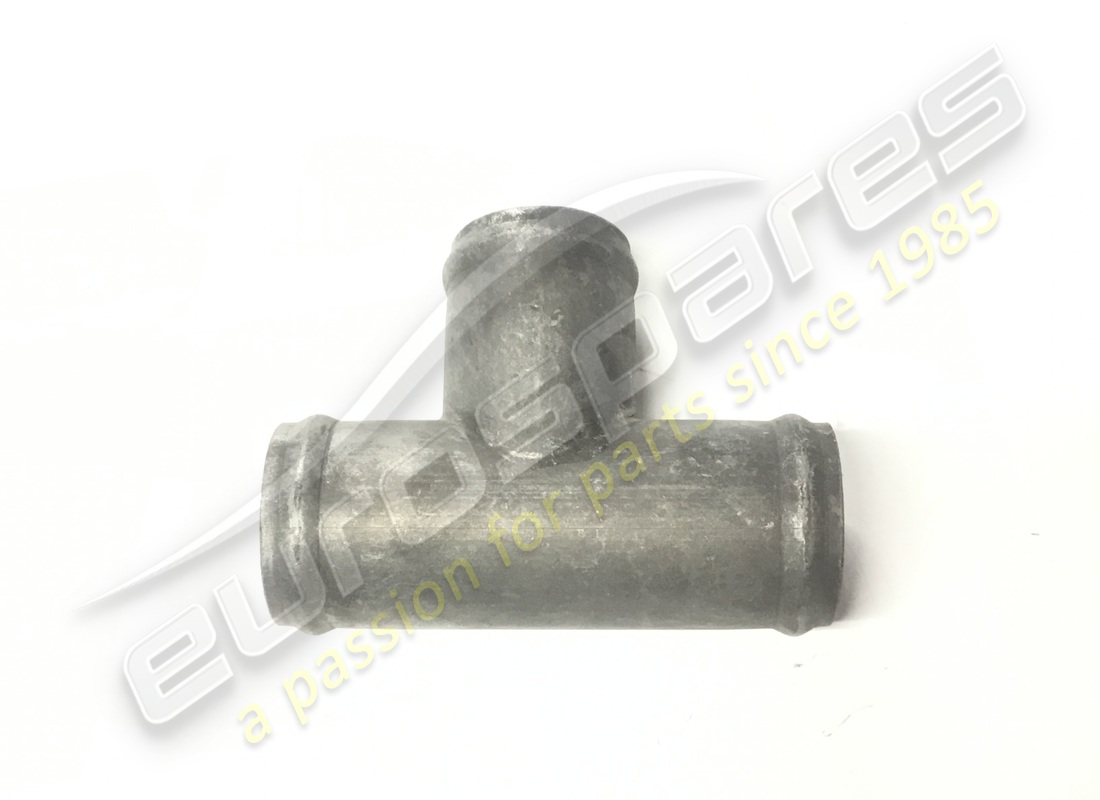

# 030
MPN: 26808
UNIONE
da £14,33
da £14,33
# 031
MPN: 26805
TUBO/TUBO/TUBO FLESSIBILE
Superamento
Superamento
