ferrari 365 gtc4 (mechanical) impianto alimentazione - revisione diagramma delle parti

008A - Impianto alimentazione - Revisione

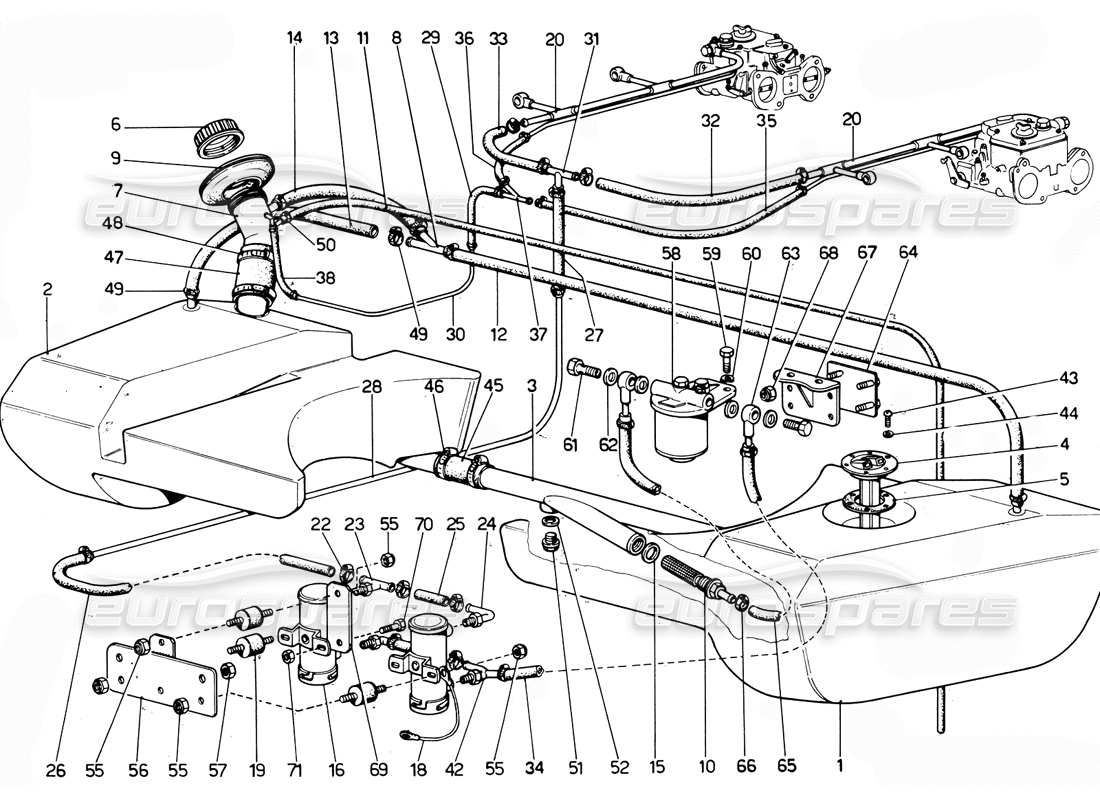

Ferrari 365 GTC4 (Mechanical) Fuel system - Revision Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                                    #
                                                                                                    Numero di parte
                                                                                                    Descrizione
                                                                                                    Chiave
                                                                                                    Prezzo
                                                                                                    # 000
                                                                                                    MPN: 660323
                                                                                                    FASCETTA PER DETTO-GD
                                                                                                    Valido per la revisione di ottobre 1972
                                                                                                    CLIP Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 001
                                                                                                    MPN: 821006
                                                                                                    SERBATOIO CARBURANTE DESTRO
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 002
                                                                                                    MPN: 821005
                                                                                                    SERBATOIO CARBURANTE SINISTRO
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 003
                                                                                                    MPN: 821015
                                                                                                    TUBO COLLEGAMENTO SERBATOI
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 004
                                                                                                    MPN: 101480
                                                                                                    INDICATORE LIVELLO CARBURANTE
                                                                                                    da £93,15
                                                                                                    da £93,15
                                                                                                    365GTC4 INDICATORE DEL LIVELLO CARBURANTE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 005
                                                                                                    MPN: 101462
                                                                                                    GUARNIZIONE
                                                                                                    da £13,92
                                                                                                    da £13,92
                                                                                                    Questa parte sostituisce il numero di parte 820925 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    GUARNIZIONE TRASMETTITORE SERBATOIO CARBURANTE SU SERBATOIO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                    GUARNIZIONE TRASMETTITORE SERBATOIO CARBURANTE SU SERBATOIO Eurospares Parte approvata: nuova in magazzino
                                                                                                    # 006
                                                                                                    MPN: 821426 / 4181665
                                                                                                    TAPPO DI CARICO SERBATOI
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    TAPPO DI CARICO SERBATOI Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 007
                                                                                                    MPN: 821074
                                                                                                    UNIONE
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 008
                                                                                                    MPN: 101464
                                                                                                    UNIONE
                                                                                                    da £39,05
                                                                                                    da £39,05
                                                                                                    CONNETTORE SFIATO SERBATOIO CARBURANTE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 009
                                                                                                    MPN: 821287 / 241.20.60
                                                                                                    GUARNIZIONE
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    GUARNIZIONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 010
                                                                                                    MPN: 67.8047.990.0 / 820960
                                                                                                    ASSIEME FILTRO CARBURANTE
                                                                                                    ASSIEME FILTRO CARBURANTE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 011
                                                                                                    MPN: 821133
                                                                                                    TUBO SFIATO SERBATOI + 5 X 9
                                                                                                    tubo flessibile Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 012
                                                                                                    MPN: 821134
                                                                                                    TUBO DAL 3 VIE AL SERBATOIO D + 16 X 22
                                                                                                    tubo flessibile Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 013
                                                                                                    MPN: 821135
                                                                                                    TUBO DAL 3 VIE AL SERBATOIO S + 16X22
                                                                                                    tubo flessibile Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 014
                                                                                                    MPN: 821136
                                                                                                    TUBO DAL 3 VIE AL BOCCHETTONE + 16X22
                                                                                                    tubo flessibile Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 015
                                                                                                    MPN: 821139
                                                                                                    GUARNIZIONE
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 016
                                                                                                    MPN: 34410 mod.476087
                                                                                                    Pompe carburante
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    POMPA BENZINA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 017
                                                                                                    -
                                                                                                    FILTRO REGOLAZIONE BENZINA
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    # 018
                                                                                                    MPN: 34403
                                                                                                    TRECCIA PER MASSA
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 019
                                                                                                    MPN: 102947
                                                                                                    SUPPORTO
                                                                                                    da £7,25
                                                                                                    da £7,25
                                                                                                    Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
                                                                                                    SUPPORTO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                    SUPPORTO Eurospares Parte approvata: nuova in magazzino
                                                                                                    SUPPORTO Genuine Parte Ferrari: usata in magazzino
                                                                                                    # 020
                                                                                                    MPN: 181236 S-D
                                                                                                    ASSIEME Tubi ALIMENTAZIONE CARBURATORI
                                                                                                    ASSIEME Tubi ALIMENTAZIONE CARBURATORI Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 021
                                                                                                    -
                                                                                                    TUBO + 3/8 L = 100 MM
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    # 022
                                                                                                    MPN: PM 9 - 16
                                                                                                    CLIP DEL GIUBILEO
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    CLIP DEL GIUBILEO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 023
                                                                                                    MPN: 95381
                                                                                                    RACCORDO A T
                                                                                                    PEZZO A T Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 024
                                                                                                    MPN: 95228
                                                                                                    UNIONE
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 025
                                                                                                    MPN: 181708
                                                                                                    Manicotto + 3/8 L-50MM
                                                                                                    Manicotto + 3/8 L-50MM Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 026
                                                                                                    MPN: 181862
                                                                                                    TUBO DALLA POMPA AL TUBO DI MANDATA + 3/8 L = 270 MM
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    da £308,30
                                                                                                    da £308,30
                                                                                                    Questa parte sostituisce il numero di parte 132456
                                                                                                    INGRANAGGIO CONDOTTO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                    Alternativa (#EAP1392790) Ferrari 360 Pompa dell'olio completa Eurospares Parte approvata: nuova (Per ordinare)
                                                                                                    Alternativa (#EAP1392790) Ferrari 360 Pompa dell'olio completa Eurospares Parte approvata: usata in magazzino
                                                                                                    # 028
                                                                                                    MPN: 181706
                                                                                                    Tubo bundy + 10 X 0,71 ..
                                                                                                    Tubo bundy + 10 X 0,71 .. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 029
                                                                                                    MPN: 181711
                                                                                                    TUBO + 13 X 6 L- 780 MFN
                                                                                                    Tubo + 13x6 L-78mm Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 030
                                                                                                    MPN: 181044
                                                                                                    Tubo flessibile + 4,76
                                                                                                    Tubo flessibile + 4,76 Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 031
                                                                                                    MPN: 102619
                                                                                                    UNIONE 3-WAY
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    da £7,92
                                                                                                    da £7,92
                                                                                                    PEZZO A T Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 032
                                                                                                    MPN: 181703
                                                                                                    TUBO DAL 3 VIE AI CARBURATORI FILA D
                                                                                                    da £6,41
                                                                                                    da £6,41
                                                                                                    TUBO INGRESSO VALVOLA LAVAGGIO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    TUBO INGRESSO VALVOLA LAVAGGIO Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                    # 033
                                                                                                    MPN: 9181704
                                                                                                    TUBO DAL 3 VIE AI CARBURATORI FILA S
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 034
                                                                                                    MPN: 95589
                                                                                                    TUBO DALLA POMPA AL FILTRO
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 035
                                                                                                    MPN: 181711
                                                                                                    Tubo + 13x6 L-78mm
                                                                                                    Tubo + 13x6 L-78mm Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 037
                                                                                                    MPN: 102625
                                                                                                    UNIONE
                                                                                                    UNIONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 038
                                                                                                    MPN: 181714
                                                                                                    TUBO GOMMA
                                                                                                    da £226,21
                                                                                                    da £226,21
                                                                                                    TUBO DA SERBATOIO A POMPA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    TUBO DEL VAPORE DALLA BOMBOLA AL Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                    TUBO DA SERBATOIO A POMPA Genuine Parte Ferrari: usata in magazzino
                                                                                                    # 038
                                                                                                    MPN: 181808
                                                                                                    TUBO GOMMA-GD
                                                                                                    Valido per la revisione di ottobre 1972
                                                                                                    TUBO GOMMA-GD Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 039
                                                                                                    -
                                                                                                    ASSIEME ORIENTABILE
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    # 040
                                                                                                    -
                                                                                                    UNIONE
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    # 041
                                                                                                    -
                                                                                                    GUARNIZIONE
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    # 042
                                                                                                    MPN: 95380
                                                                                                    UNIONE
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 043
                                                                                                    MPN: 10374911
                                                                                                    VITE
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    da £0,47
                                                                                                    da £0,47
                                                                                                    VITE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 044
                                                                                                    MPN: 4R4
                                                                                                    Rondella
                                                                                                    Rondella Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 045
                                                                                                    MPN: 114277
                                                                                                    MANICA
                                                                                                    da £31,14
                                                                                                    da £31,14
                                                                                                    Questa parte sostituisce il numero di parte 101468 - e 3 altro. Fare clic per visualizzare i dettagli
                                                                                                    TUBO DI COLLEGAMENTO TUBO PONTE Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                    TUBO DI COLLEGAMENTO TUBO PONTE Genuine Parte Ferrari: usata in magazzino
                                                                                                    # 046
                                                                                                    MPN: 162/ S-29 - 41
                                                                                                    FASCETTA (95026)
                                                                                                    FASCETTA (95026) Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 047
                                                                                                    MPN: 95575
                                                                                                    MANICA
                                                                                                    tubo flessibile Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 048
                                                                                                    MPN: 275/ S-51 - 70
                                                                                                    FASCETTA (95028)
                                                                                                    FASCETTA (95028) Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 050
                                                                                                    MPN: 95595
                                                                                                    CLIP DEL GIUBILEO
                                                                                                    CLIP Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 051
                                                                                                    MPN: 10300771
                                                                                                    TAPPO DI SCARICO CARBURANTE
                                                                                                    da £0,58
                                                                                                    da £0,58
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    TAPPO FILETTATO Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                    Alternativa (#10300711) SPINA Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                    # 052
                                                                                                    MPN: 95109
                                                                                                    GUARNIZIONE
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 053
                                                                                                    -
                                                                                                    BULLONE
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    # 054
                                                                                                    -
                                                                                                    NOCE
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    # 055
                                                                                                    MPN: 12574211
                                                                                                    NOCE
                                                                                                    da £0,71
                                                                                                    da £0,71
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    FERMO IN NYLON ESAGONALE. DADO M6X7.8 Genuine Maserati Parte - Nuovo in magazzino
                                                                                                    # 056
                                                                                                    MPN: 34412
                                                                                                    ASSIEME SUPPORTO POMPE
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    ASSEMBLAGGIO DI SUPPORTO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 057
                                                                                                    MPN: 104030
                                                                                                    DADO AUTOBLOCCANTE
                                                                                                    da £0,53
                                                                                                    da £0,53
                                                                                                    Questa parte sostituisce il numero di parte 16104125
                                                                                                    DADO DI BLOCCAGGIO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                    DADO DI BLOCCAGGIO M8 X 9.5 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                    # 058
                                                                                                    MPN: 107486
                                                                                                    MONTAGGIO FILTRO CARBURANTE
                                                                                                    da £396,84
                                                                                                    da £396,84
                                                                                                    Questa parte sostituisce il numero di parte 103401
                                                                                                    CORPO FILTRO CARBURANTE FIAMM Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    ALLOGGIAMENTO FILTRO CARBURANTE Eurospares Parte approvata: nuova in magazzino
                                                                                                    # 059
                                                                                                    MPN: 15970721
                                                                                                    BULLONE
                                                                                                    da £0,53
                                                                                                    da £0,53
                                                                                                    VITE Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                    BULLONE SILENTBLOC Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                    # 060
                                                                                                    MPN: 127497
                                                                                                    Rondella
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    da £0,54
                                                                                                    da £0,54
                                                                                                    Questa parte sostituisce il numero di parte 10516871 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                                    Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                    Rondella Genuine Maserati Parte - Nuovo in magazzino
                                                                                                    # 061
                                                                                                    MPN: 95038
                                                                                                    UNIONE
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 062
                                                                                                    MPN: 95108
                                                                                                    GUARNIZIONE
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 063
                                                                                                    MPN: 95588
                                                                                                    ORIENTABILE
                                                                                                    UNIONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 064
                                                                                                    MPN: 622529
                                                                                                    CONTROPIASTRA SOSTEGNO FILTRO
                                                                                                    MONTAGGIO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 065
                                                                                                    MPN: 95589
                                                                                                    TUBO DAL FILTRO AL PESCANTE
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 066
                                                                                                    MPN: Minus GM 14-24
                                                                                                    CLIP DEL GIUBILEO
                                                                                                    CLIP DEL GIUBILEO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 067
                                                                                                    MPN: 622532
                                                                                                    STAFFA/SUPPORTO
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 068
                                                                                                    MPN: 12574221
                                                                                                    DADO AUTOBLOCCANTE
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Questa parte sostituisce il codice articolo 125519 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 069
                                                                                                    MPN: 34413
                                                                                                    PIATTO
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    MONTAGGIO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                    # 070
                                                                                                    MPN: 10902311
                                                                                                    VITE
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    # 071
                                                                                                    MPN: 12574211
                                                                                                    NOCE
                                                                                                    Valido per la revisione di ottobre 1972 - * Vetture con impianto depurazione scarichi
                                                                                                    da £0,71
                                                                                                    da £0,71
                                                                                                    Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                    FERMO IN NYLON ESAGONALE. DADO M6X7.8 Genuine Maserati Parte - Nuovo in magazzino
