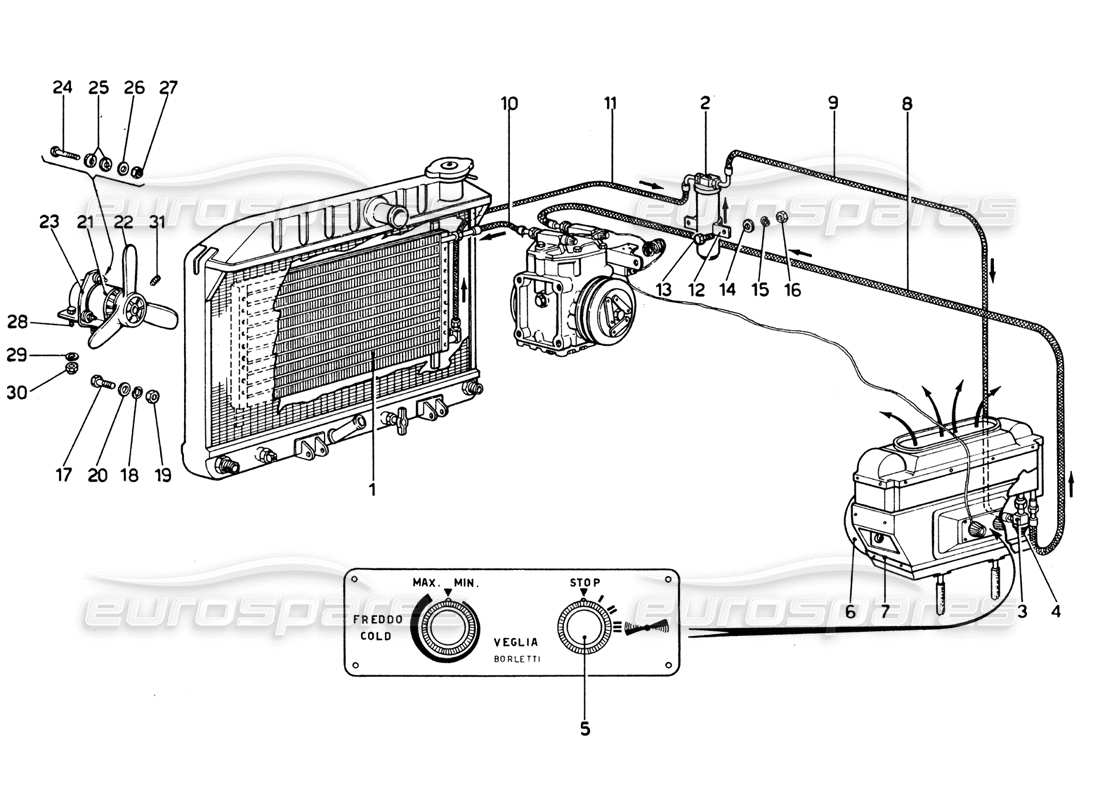

038 - Sistema di aria condizionata
Ferrari 365 GTB4 Daytona (1969) Air Conditioning System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 8013000650
TUBO SCARICO CONDENSA
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
# 001
MPN: 101988
CONDENSATORE
da £700,97
da £700,97
Questa parte sostituisce il numero di parte 105156 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 101986
PURIFICATORE
(sostituisce: 080.3610.001)
da £83,78
da £83,78
# 002
MPN: 101986
PURIFICATORE
da £83,78
da £83,78
# 004
MPN: RANCO A 10
TERMOSTATO
# 005
MPN: 625831561
QUADRO COMANDI CON BOX INTERNO
VALIDO PER VETTURE CON A/C OPZIONALI
# 006
-
Gruppo ventole Imperiale
# 007
MPN: 320444
Assieme gruppo evaporatore
# 008
MPN: 080.4211.205
Tubo per freon Ø 5/8 (mm 1870)
# 008
MPN: 320362
TUBO PER FREON Ø 5/8
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £207,90
da £207,90
# 009
MPN: 080.4231.104
Tubo per freon Ø 3/8 (mm 1860)
# 009
MPN: 320361
TUBO PER FREON Ø 3/8
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £149,24
da £149,24
# 010
MPN: 080.4221.205
Tubo per freon Ø 1/2 (mm 500)
Superamento
Superamento
# 010
MPN: 320363
TUBO PER FREON Ø 1/2
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £176,76
da £176,76
# 011
MPN: 080.4231.011
Tubo per freon Ø 3/8 (mm 500)
# 011
MPN: 320360
TUBO PER FREON Ø 3/8
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
# 012
MPN: 080.6212.001
staffa
# 013
MPN: MBx12-UNI 5739
BULLONE
# 014
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 015
MPN: REG - 6
Rondella
# 016
MPN: 6 x 1 - UNI 5588
NOCE
# 017
MPN: M6x35-UNI 573
BULLONE
# 018
MPN: REG - 6
Rondella
# 019
MPN: 134041
NOCE
da £0,57
da £0,57
Questa parte sostituisce il numero di parte 15896221
# 020
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 109821
MOTORE DELLA VENTOLA
da £729,75
da £729,75
# 021
MPN: 109826
MOTORE DELLA VENTOLA
da £106,89
da £106,89
Questa parte sostituisce il numero di parte 102029 - e 4 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 109826
MOTORE DELLA VENTOLA
da £106,89
da £106,89
Questa parte sostituisce il numero di parte 102029 - e 4 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 361165
VENTOLA A 3 PALE (MARELLI)
non come pezzo di ricambio - utilizzare il codice articolo: 107175 & 109826 & 108641)
# 023
MPN: 36142
SUPPORTO
Superamento
Superamento
# 023
MPN: 36152
ASSIEME SUPPORTO MOTORINO
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £33,50
da £33,50
# 024
MPN: 10902421
BULLONE
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £0,47
da £0,47
# 024
MPN: M8x30-UNI573
BULLONE
# 025
MPN: 36143
DISTANZIATORE
# 026
MPN: 94925
Rondella
# 027
MPN: 101239
NOCE
da £1,60
da £1,60
# 027
MPN: 12575411
NOCE
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
Superamento
Superamento
# 028
MPN: M8x18-UNI574
BULLONE
# 029
MPN: 93798
Rondella
Superamento
Superamento
# 030
MPN: 101240
NOCE
da £1,30
da £1,30
# 031
MPN: 95134
TASSELLO
Superamento
Superamento
# 032
MPN: 95320034
PRESSOSTATO CPL
da £147,00
da £147,00
Questa parte sostituisce il numero di parte 95320032
