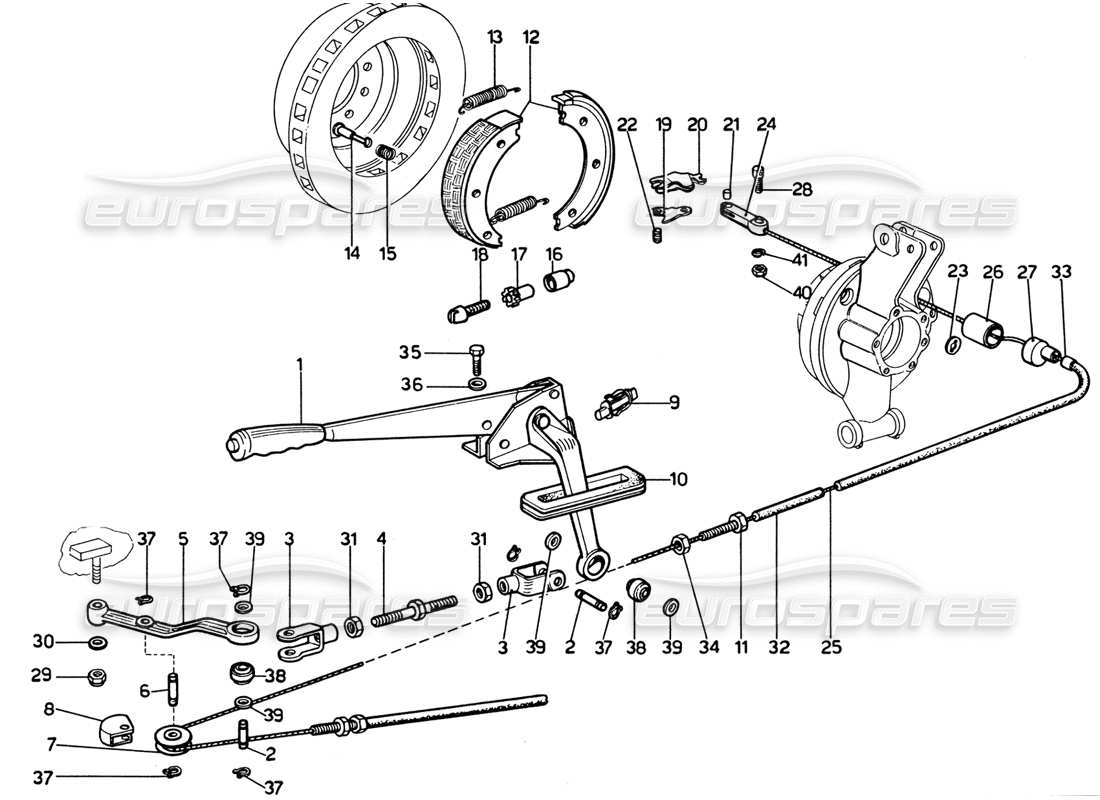

030 - Controllo del freno a mano
Ferrari 365 GTB4 Daytona (1969) Hand Brake Control Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 680500
ASSIEME LEVA COMANDO FRENO A MANO
Valido per guida a sinistra
# 001
MPN: 680872
ASSIEME LEVA COMANDO FRENO A MANO (VALE DAL N.13803 - *13893)
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
# 002
MPN: 680502
PERNO
da £12,70
da £12,70
# 003
MPN: 680501
FORCHETTA
da £111,47
da £111,47
# 003
MPN: 680501
FORCELLA (VALIDA DAL N. 13461 -*13893)
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £111,47
da £111,47
# 003
MPN: 680768
FORCHETTA
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £106,02
da £106,02
# 004
MPN: 680503
REGISTRO FRENO
# 004
MPN: 680769
REGISTRO FRENO A MANO (VALE DAL N. 13461 - *13893)
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £48,25
da £48,25
# 005
MPN: 680505
LEVA
# 006
MPN: 680506
PERNO
da £16,31
da £16,31
# 007
MPN: 69153
CARRUCOLA
Superamento
Superamento
# 008
MPN: 69395
PROTEZIONE CARRUCOLA
# 009
-
INTERRUTTORE PER SPIA
# 009
MPN: 680990
INTERRUTTORE PER SPIA
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
Superamento
Superamento
# 010
MPN: 680507
GUARNIZIONE
da £54,16
da £54,16
# 011
MPN: 680372
REGISTRO PER GUAINA
da £20,27
da £20,27
# 012
MPN: 134847
SOES FRENO A MANO
Set di 4 (25 mm)
da £36,25
da £36,25
Questa parte sostituisce il numero di parte 101270 - e 2 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 680510
CEPPO FRENO COMPLETO DI SUOLA
# 012
MPN: 680514
ASSIEME PINZA STRINGI GANASCE
# 013
MPN: 101276
PRIMAVERA
da £2,33
da £2,33
Questa parte sostituisce il numero di parte 680516 - e 5 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 680515
PERNO
Superamento
Superamento
# 015
MPN: 680517
PRIMAVERA
Superamento
Superamento
# 016
MPN: 680519
VITE
# 016
MPN: 680520
SEDE PER VITE
# 017
MPN: 680544
NOCE
Superamento
Superamento
# 018
MPN: 680543
PERNO FILETTATO
Superamento
Superamento
# 019
MPN: 680538
LEVA
Superamento
Superamento
# 020
MPN: 680539
LEVA
Superamento
Superamento
# 021
MPN: 680540
PERNO
Superamento
Superamento
# 022
MPN: 101283
PERNO
da £8,70
da £8,70
Questa parte sostituisce il numero di parte 680541 - e 3 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 680542
PIATTELLO PER MOLLA
Superamento
Superamento
# 024
MPN: 680580
FORCELLA SELETTRICE
# 025
MPN: 680585
CAVO (M. 2,50)
# 026
MPN: 680582
TUBO PROTEZIONE FORCELLINO
da £46,95
da £46,95
# 027
MPN: 680586
COPERCHIETTO
da £60,95
da £60,95
# 028
MPN: 680581
TAMBURELLO ARRESTO FUNE
Superamento
Superamento
# 029
MPN: 101139
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104425
# 030
MPN: 93798
Rondella
Superamento
Superamento
# 031
MPN: 10 x 1,25 - UNI 5588
CONTRODADO (VALE DAL N. 13461 - *13893)
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
# 031
MPN: 10x1,27-UNI558
DADO DI BLOCCAGGIO
# 031
MPN: 95519
CONTRODADO (VALE DAL N. 13461 - *13893)
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
# 032
MPN: Ø 5x8 - 92939
Guaina flessibile per cavo Ø 4 (m. 2)
# 033
MPN: 94886
GHIERA PER GUAINA
da £14,01
da £14,01
# 034
MPN: 10 x 1,25 - UNI 5588
NOCE
# 035
MPN: M8x16-UNI 5740
BULLONE
# 036
MPN: REG. 8
Rondella
Superamento
Superamento
# 037
MPN: AA 8 e
ANELLO SEEGER
# 038
MPN: SS 8
SNODI PER LEVE
# 039
MPN: 95319
Rondella
# 040
MPN: 8x1-UNI 558
NOCE
# 041
MPN: 127496
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
