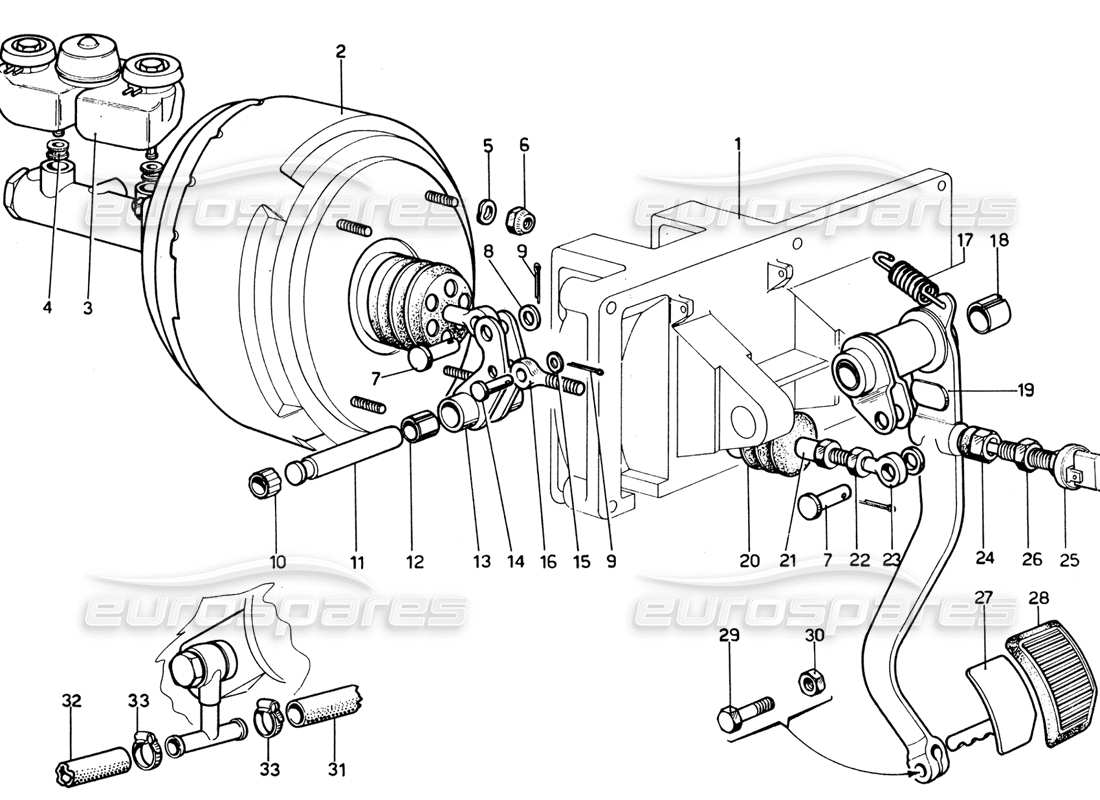

027 - Controllo dei freni
Ferrari 365 GTB4 Daytona (1969) Brakes Control Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 308BMRK
KIT GUARNIZIONI MAESTRO FRENO
Kit di ricostruzione (qualità superba)
# 001
MPN: 660799
SUPPORTO
# 002
MPN: 111338/A
POMPA FRENO LHD
(solo guida a sinistra)
da £350,00
da £350,00
Questa parte sostituisce il numero di parte 95691010/A
# 002
MPN: 111338/C
POMPA FRENO DX
da £280,48
da £280,48
# 002
MPN: 681075
SERVO FRENO E MAESTRO RHD
Superamento
Superamento
# 002
MPN: 681075/A
pompa freno
Solo pompa freno RHD
da £411,93
da £411,93
# 003
MPN: 101388
VASCHETTA PER LIQUIDI FRENI (VALE DAL N. 14307 -*13893)
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £365,52
da £365,52
Questa parte sostituisce il numero di parte 680986
# 004
MPN: 101389
ANELLO DI TENUTA
da £5,00
da £5,00
# 004
MPN: 680988 / 3.3304.10001
ANELLO DI TENUTA
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
# 005
MPN: 8 R2
Rondella
# 006
MPN: 8X1.25-108MA
NOCE
# 007
MPN: 660169
PERNO
da £15,49
da £15,49
# 008
MPN: 10 R 2
Rondella
# 009
MPN: C1
COPPIGLIA
Superamento
Superamento
# 010
MPN: BN 12x7
SQUILLO
# 011
MPN: 660333
PERNO
da £11,70
da £11,70
# 012
MPN: 660347
CESPUGLIO
da £4,26
da £4,26
Questa parte sostituisce il numero di parte 680347
# 013
MPN: 660498
COMPLESSIVO LEVA RINVIO
da £61,94
da £61,94
# 014
MPN: 660574
PERNO
da £8,43
da £8,43
# 015
MPN: 8 R2
Rondella
# 016
MPN: 660575
TIRANTE
da £23,19
da £23,19
# 017
MPN: 660343
PRIMAVERA
Superamento
Superamento
# 018
MPN: MB2025 DU
CESPUGLIO
# 019
MPN: 660772
ASSIEME LEVA COMANDO FRENO
Superamento
Superamento
# 020
MPN: 660340
SOFFIETTO PARAPOLVERE
da £39,59
da £39,59
# 021
MPN: 660801
REGISTRO PER LEVA FRENO
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £18,95
da £18,95
# 021
MPN: 680801
REGISTRO PER LEVA FRENO
# 022
MPN: 95285
DADO DI BLOCCAGGIO
# 023
MPN: 660167
TIRANTE
# 024
MPN: 660523
NOCE
Superamento
Superamento
# 024
MPN: 660523 / 4032794
NOCE
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
# 025
MPN: 101663
INTERRUTTORE LUCE STOP (2 MORSETTI)
da £23,05
da £23,05
Questa parte sostituisce il numero di parte 4177124 - e 13 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 660524
NOCE
Superamento
Superamento
# 026
MPN: 660524
NOCE
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
Superamento
Superamento
# 027
MPN: 660791
ASSIEME PEDALE FRENO
# 028
MPN: 660737
COPRIPEDALE FRENO
Superamento
Superamento
# 029
MPN: 95192
BULLONE
Superamento
Superamento
# 029
MPN: M8x30 UNI5738
BULLONE
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
# 030
MPN: 101139
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104425
# 031
MPN: 680943 / NDN 13
TUBO COLLEGAMENTO VALVOLA NON RITORNO AL COLLETTORE
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
# 031
MPN: M. 1,20
TUBO GOMMA DAL SERVOFRENO AL COLLETTORE AMMISSIONE
# 032
MPN: 680942
TUBO COLLEGAMENTO SERVOFRENO ALLA VALVOLA NON RITORNO
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
da £32,46
da £32,46
# 032
MPN: M. 2,20
TUBO GOMMA DAL SERVOFRENO ALLA POMPA DEL VUOTO
# 033
MPN: 112/S - 22/29
FASCETTA STRINGITUBO
