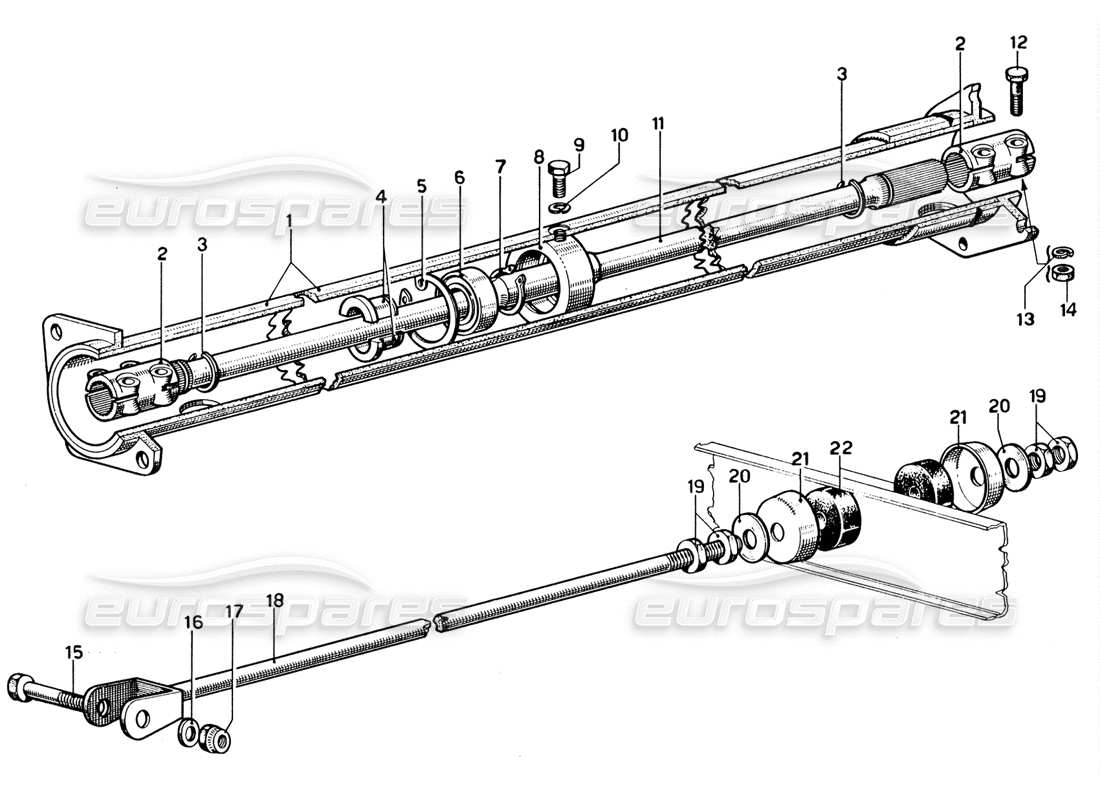

016 - albero di trasmissione
Ferrari 365 GTB4 Daytona (1969) Transmission Shaft Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 1564
COMPLESSIVO TRASMISSIONE
# 001
MPN: 640483
Tubo collegamento
da £3.418,89
da £3.418,89
# 002
MPN: 560357
MANICA
da £488,64
da £488,64
# 003
MPN: 560265
SQUILLO
da £1,73
da £1,73
# 004
MPN: 560478
SQUILLO
da £67,78
da £67,78

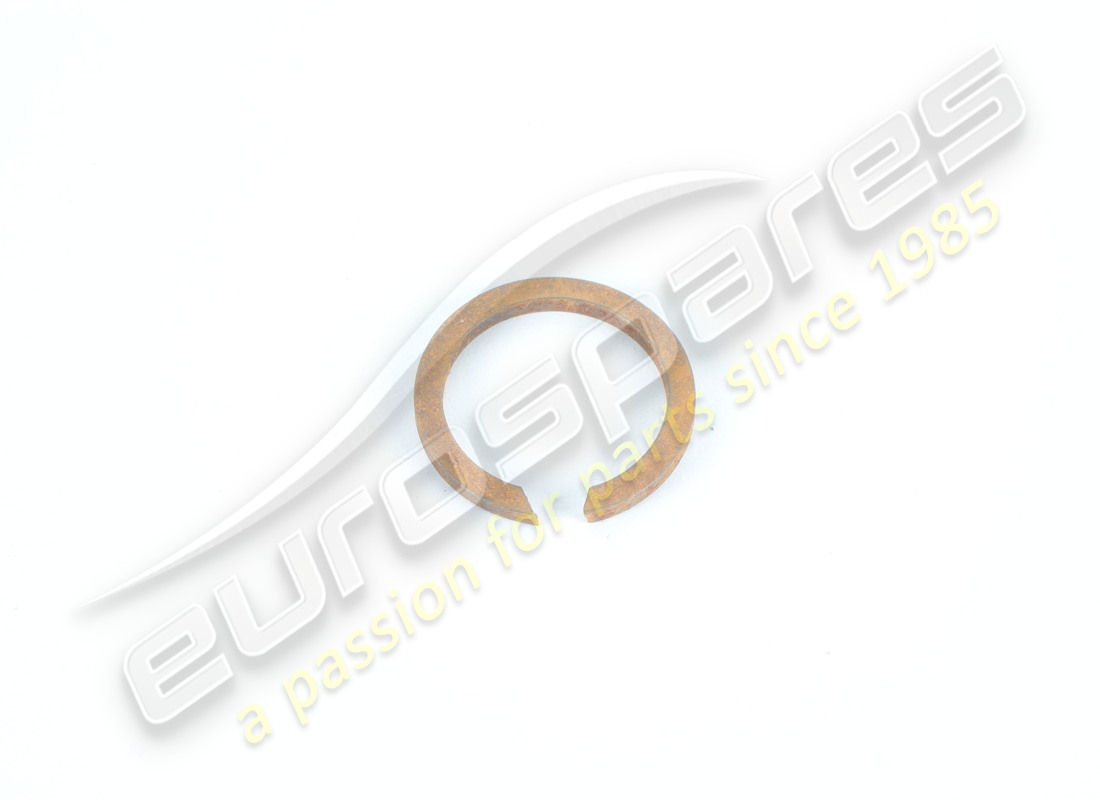

# 005
MPN: AA. 52.1
ANELLO SEEGER
# 006
MPN: 95891401
CUSCINETTO (52.25.15)
da £68,63
da £68,63
# 007
MPN: AA 25e
ANELLO SEEGER
# 008
MPN: 560302
SUPPORTO
da £70,41
da £70,41
# 009
MPN: 95181
BULLONE
da £3,47
da £3,47
# 010
MPN: REG. 8
Rondella
Superamento
Superamento
# 011
MPN: 560482
ALBERO DI TRASMISSIONE
da £2.212,75
da £2.212,75
# 012
MPN: M8x35 UNI 5738
BULLONE
# 012
MPN: M8x35 UNI 5738
BULLONE
Valido per revisione 1974 - * Vetture con impianto depurazione scarichi
# 013
MPN: 8R4
Rondella
Superamento
Superamento
# 014
MPN: 8x1 UNI 5588
NOCE
# 015
MPN: M12x65-UNI 5737
BULLONE
# 016
MPN: 12R2
Rondella
# 017
MPN: 112 MA
NOCE
# 018
MPN: 560469
TIRANTE
da £55,98
da £55,98
# 019
MPN: 12 x 1,25 U N I 5588
NOCE
# 020
MPN: 94781
Rondella
Superamento
Superamento
# 021
MPN: 520938
SCODELLINO
Superamento
Superamento
# 022
MPN: 100734
GOMMA
(sostituisce: 520641)
da £41,97
da £41,97
Questa parte sostituisce il numero di parte 520641
# 022
MPN: 100734
GOMMA
da £41,97
da £41,97
Questa parte sostituisce il numero di parte 520641
