115 - Sistema elettrico

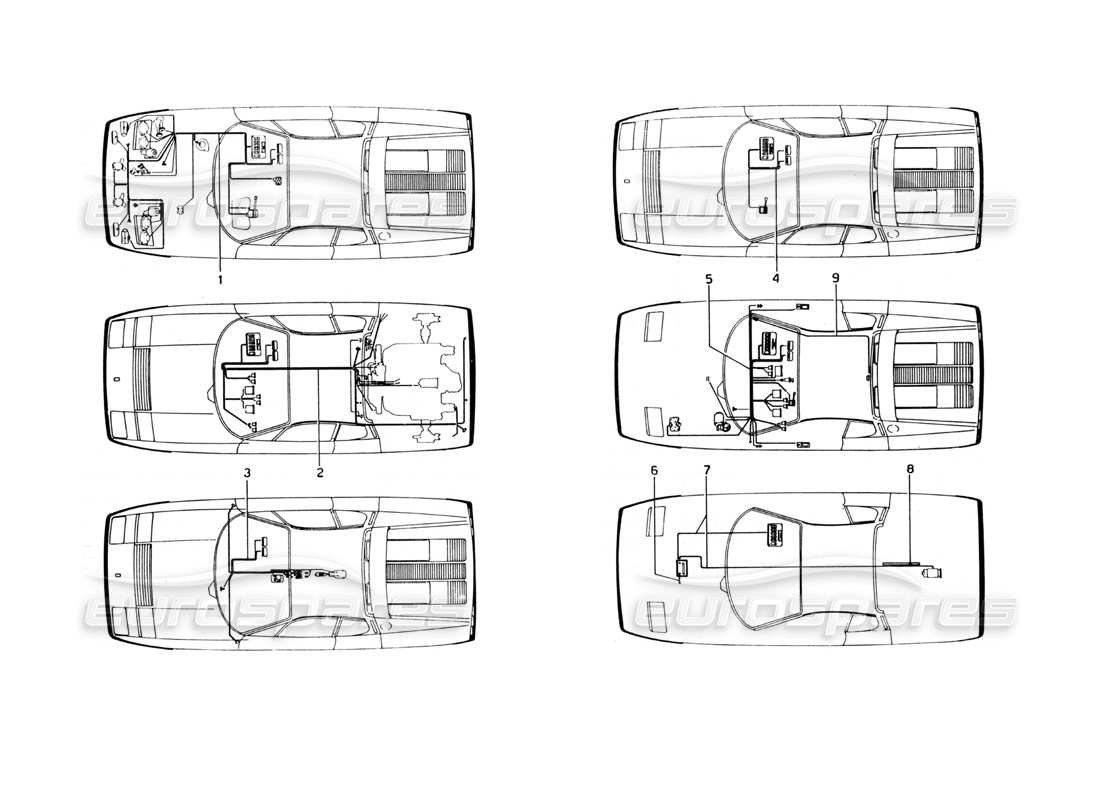

Ferrari 365 GT4 Berlinetta Boxer Electrical System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 500664
IMPIANTO ELETTRICO COMPLETE
Vale fino a N. 250 - Non vale per GD
# 001
MPN: 501101
Parte ant.impianto eiettrico
Vale fino al N. 250 - Non vale per GD
# 001
MPN: 501511
IMPIANTO ELETTRICO COMPLETE
Vale fino al N250 - Vale per GD
# 001
MPN: 501715
IMPIANTO ELETTRICO COMPLETE
Vale daI N. 251 - Non vale per GD
# 001
MPN: 501716
IMPIANTO ELETTRICO COMPLETE
Vale dal N. 251 - Vale per GD
# 002
MPN: 501102
PARTE POST.IMPIANTO ELETTRICO
Vale fino al N. 250 - Non vale per GD
# 002
MPN: 501512
PARTE ANT.IMPIANTO ELETTRICO
Vale fino ai N. 250 - Vale per GD
# 002
MPN: 501701
PARTE ANT.IMPIANTO ELETTRICO
Vale dal N.251 - Vale per GD
# 002
MPN: 501702
PARTE POST.IMPIANTO ELETTRICO
Vale fino al N. 250 - Vale per GD
# 002
MPN: 501703
PARTE POST.IMPIANTO ELETTRICO
Vale dal N. 251 - Vale per GD
# 002
MPN: 501710
PARTE ANT.IMPIANTO ELETTRICO
Vale dal N. 251 - Non vale per GD
# 002
MPN: 501711
PARTE POST.IMPIANTO ELETTRICO
Vale dal N. 251 - Non vale per GD
# 003
MPN: 501103
CAVI COLLEGAMENTO TUNNEL
Vale fino ai N. 250 - Non vale per GD
# 003
MPN: 501704
CAVI COLLEGAMENTO TUNNEL
Vale fino al N. 250 - Vale per GD
# 003
MPN: 501705
CAVI COLLEGAMENTO TUNNEL
Vale dal N. 251 - Vale per GD
# 003
MPN: 501712
CAVI COLLEGAMENTO TUNNEL
Vale dal N. 251 - Non vale per GD
# 004
MPN: 501104
Cavi collegamento centralina
Vale fino ai N. 250 - Non vale per GD
# 004
MPN: 501706
Cavi collegamento centralina
Vale fino ai N. 250 - Vale per GD
# 004
MPN: 501707
Cavi collegamento centralina
Vale dal N. 251 - Vale per GD
# 004
MPN: 501713
Cavi collegamento centralina
Vale dal N 251 - Non vale per GD
# 005
MPN: 501105
Cavi collegamento plancia
Vale fino al N. 250 - Non vale per GD
# 005
MPN: 501708
Cavi collegamento plancia
Vale fino al N. 250 - Vale per GD
# 005
MPN: 501709
Cavi collegamento plancia
Vale dal N. 251 - Vale per GD
# 005
MPN: 501714
Cavi collegamento plancia
Vale dal N. 251 - Non vale per GD
# 006
MPN: 601167
CAVO MASSA BATTERIA
# 007
MPN: 501168
CAVO POSITIVO BATTERIA
# 008
MPN: 500821
TUBO PER PROTEZIONE CAVI
# 009
MPN: 501169
CAVO PER PLAFONLERA ABITACOIO
