039 - Sistema di condizionamento dell'aria - Schema

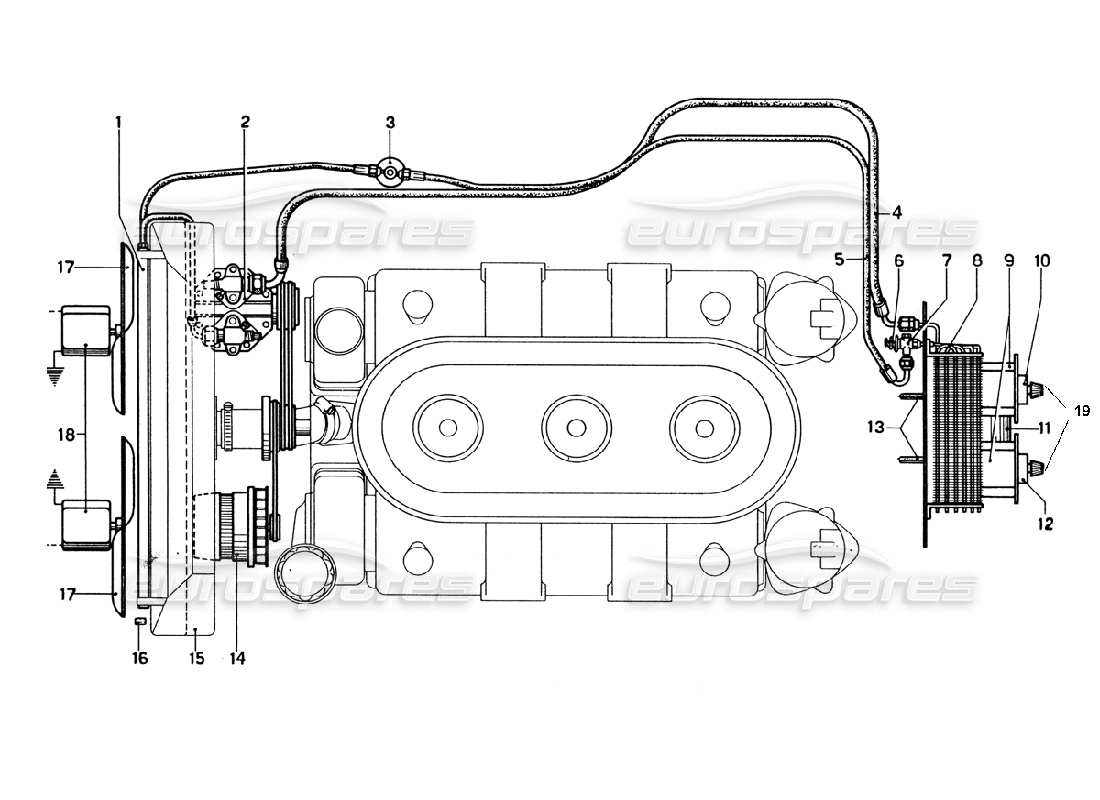

Ferrari 330 GTC Coupe Air Conditioning System - Scheme Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 101988
CONDENSATORE
da £736,02
da £736,02
Questa parte sostituisce il numero di parte 105156 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 080.2112.000
Compressore York
# 003
MPN: 101986
Filtro purificatore
da £83,43
da £83,43
# 004
-
TUBAZIONE PER BASSA PRESSIONE
# 005
-
TUBAZIONE PER ALTA PRESSIONE
# 006
MPN: RANCO A 10
TERMOSTATO
# 007
MPN: FLICA TMS3,5
VALVOLA ESPANSIONE
# 008
MPN: IMPERIAL
Serpentina refrigerante
# 009
MPN: 80.1300.901.0
Gruppo ventole Imperiale
# 010
MPN: IMPERIAL
COMMUTATORE
# 011
MPN: IMPERIAL
MOTORINO PER VENTOLE
# 012
-
TEMPERATURA REGAOLATORE
# 013
-
Tubi SCARICO CONDENSA
# 014
MPN: 95300002
GENERATORE
da £1.187,73
da £1.187,73
# 015
MPN: 800119
RADIATORE ACQUA
# 016
MPN: 32312
DISTANZIALE CONDENSATORE
# 017
MPN: 36128
VENTOLA A TRE PALE
da £934,50
da £934,50
# 018
MPN: 119447
MOTORE DELLA VENTOLA
da £224,71
da £224,71
Questa parte sostituisce il codice articolo 107175 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
