Ferrari 330 GTC Coupe Assemblaggio Tubi Di Scarico Diagramma delle parti

009 - Assemblaggio Tubi Di Scarico

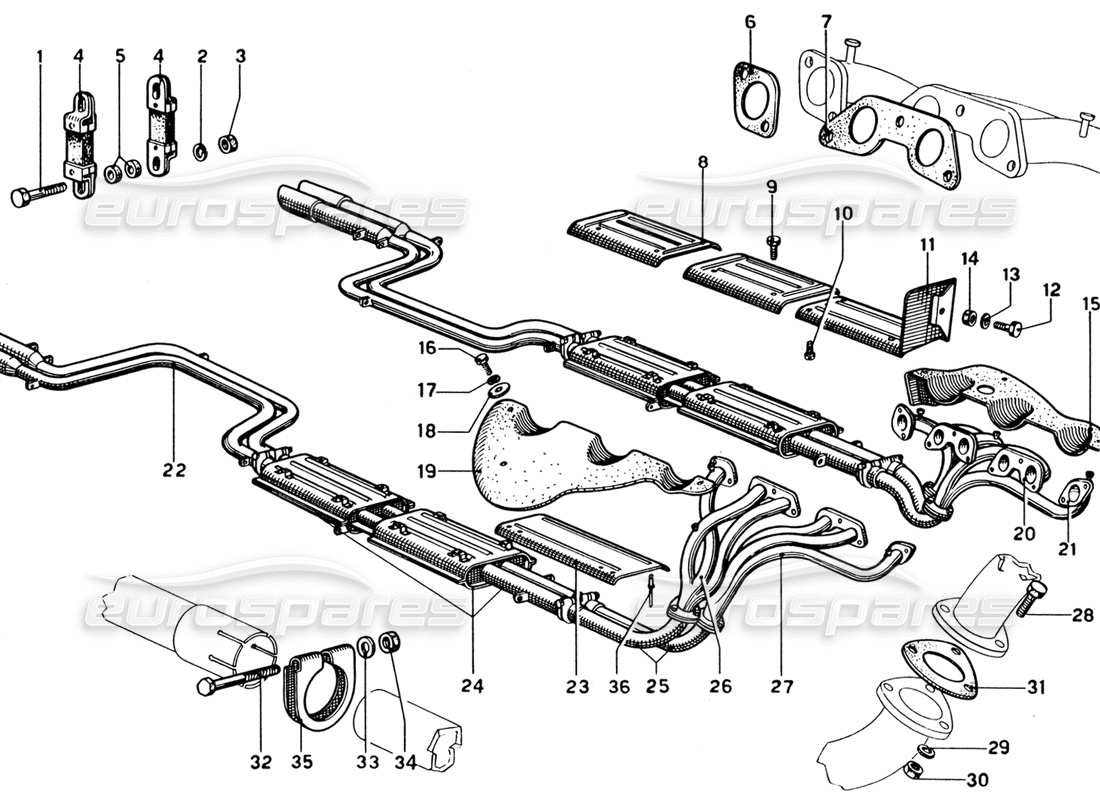

Ferrari 330 GTC Coupe Exhaust Pipes Assembly Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                    #
                                                                    Numero di parte
                                                                    Descrizione
                                                                    Prezzo
                                                                    # 000
                                                                    MPN: 20331
                                                                    Impianto Di Scarico
                                                                    # 001
                                                                    MPN: 6 x 28 UNI 183
                                                                    BULLONE
                                                                    # 002
                                                                    MPN: 6 R 4
                                                                    Rondella
                                                                    Superamento
                                                                    Superamento
                                                                    # 003
                                                                    MPN: 1 D 6 UNI 207
                                                                    NOCE
                                                                    # 004
                                                                    MPN: 101497
                                                                    CINGHIA DI SCARICO
                                                                    non come pezzo di ricambio - utilizzare il codice articolo: 101497
                                                                    da £6,61
                                                                    da £6,61
                                                                    Questa parte sostituisce il numero di parte 20180 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                    # 005
                                                                    MPN: 104339
                                                                    DISTANZIALE PER SUPPORTO
                                                                    da £3,06
                                                                    da £3,06
                                                                    # 006
                                                                    MPN: 147630

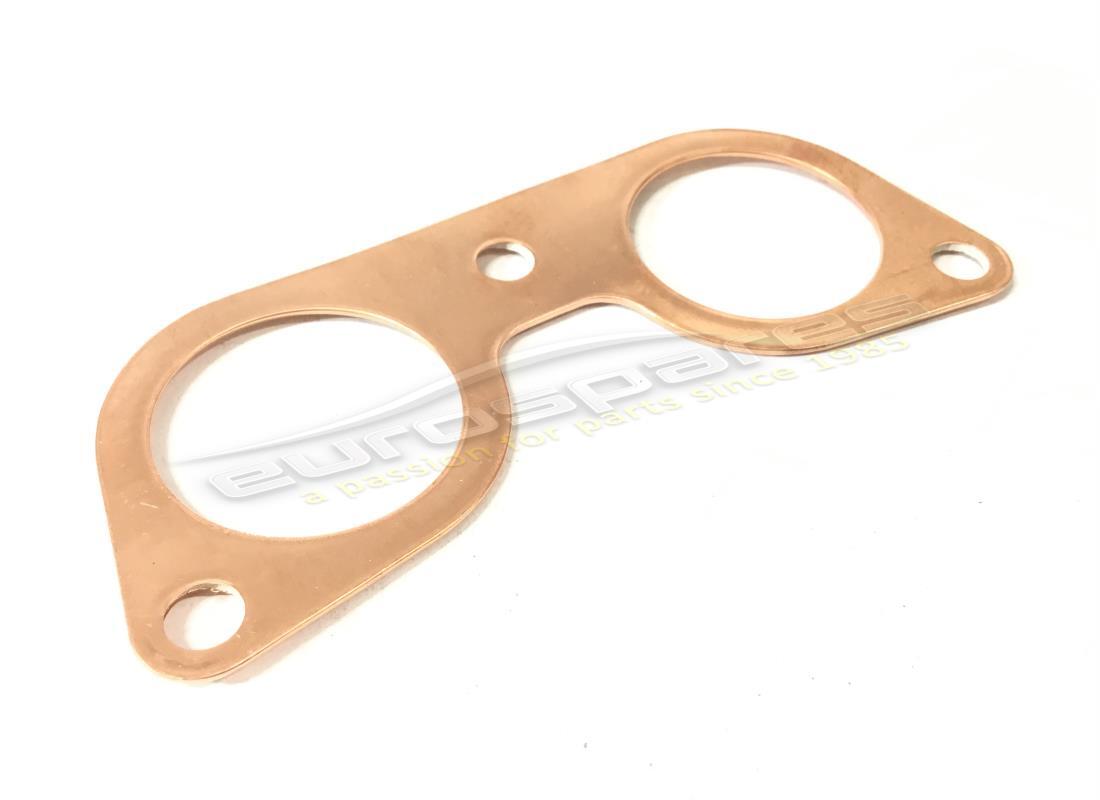

                                                                    GUARNIZIONE COLLETTORE
                                                                    (sostituisce: 102015)
                                                                    da £14,52
                                                                    da £14,52
                                                                    Questa parte sostituisce il numero di parte 10-20-15
                                                                    # 007
                                                                    MPN: 147631

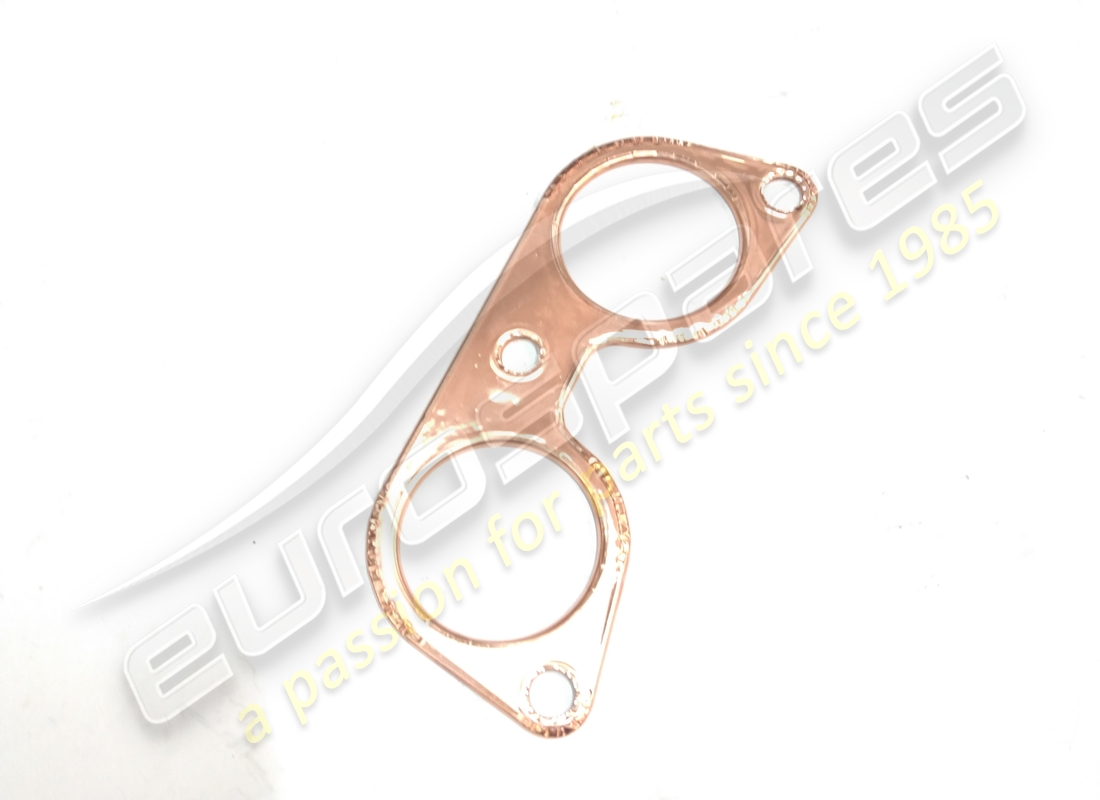

                                                                    GUARNIZIONE O SIGILLO
                                                                    da £9,66
                                                                    da £9,66
                                                                    Questa parte sostituisce il numero di parte 10-20-17
                                                                    # 008
                                                                    MPN: 20339
                                                                    PARATIE INTERMEDIE E POSTERIORI PER Tubi SCARICO
                                                                    da £130,46
                                                                    da £130,46
                                                                    # 009
                                                                    MPN: 6x8 UNI 187
                                                                    BULLONE
                                                                    # 010
                                                                    -
                                                                    RIVETTI PER FISSAGGIO PARATIA SINISTRA ANTERIORE AL TELAIO
                                                                    # 011
                                                                    MPN: 20338
                                                                    PARATIA ANTERIORE SINISTRA
                                                                    # 012
                                                                    MPN: 6x10 UNI 187
                                                                    BULLONE
                                                                    # 013
                                                                    MPN: 6 R 4
                                                                    Rondella
                                                                    Superamento
                                                                    Superamento
                                                                    # 014
                                                                    MPN: 1 D 6 UNI 207
                                                                    NOCE
                                                                    # 015
                                                                    MPN: 20326
                                                                    PARATIA COLLETTORE SINISTRO
                                                                    # 016
                                                                    MPN: 6 x 14-UNI 187
                                                                    BULLONE
                                                                    # 017
                                                                    MPN: 6 R 4
                                                                    Rondella
                                                                    Superamento
                                                                    Superamento
                                                                    # 018
                                                                    MPN: 12643701
                                                                    Rondella
                                                                    Superamento
                                                                    Superamento
                                                                    Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                    # 019
                                                                    MPN: 20327
                                                                    PARATIA COLLETTORE DESTRO
                                                                    # 020
                                                                    MPN: 20275/A
                                                                    FLANGIA DOPPIA
                                                                    # 021
                                                                    MPN: 20241
                                                                    FLANGIA SEMPLICE
                                                                    da £489,48
                                                                    da £489,48
                                                                    # 022
                                                                    MPN: 20348/D
                                                                    SILENZIATORE POSTERIORE DX
                                                                    Ansa originale
                                                                    da £907,30
                                                                    da £907,30
                                                                    # 022
                                                                    MPN: 20348/S
                                                                    SILENZIATORE POSTERIORE SX
                                                                    Ansa originale
                                                                    da £907,30
                                                                    da £907,30
                                                                    # 023
                                                                    MPN: 20328
                                                                    PARATIA ANTERIORE DESTRA
                                                                    # 024
                                                                    MPN: 20329
                                                                    SILENZIATORI SCARICO
                                                                    da £1.400,86
                                                                    da £1.400,86
                                                                    Questa parte sostituisce il numero di parte 20361
                                                                    # 025
                                                                    MPN: 20347
                                                                    TUBO COLLEGAMENTO COLLETTORI AI SILENZIATORI
                                                                    da £932,18
                                                                    da £932,18
                                                                    # 026
                                                                    MPN: 20346
                                                                    COLLETTORI SCARICO POSTERIORI
                                                                    # 027
                                                                    MPN: 20344
                                                                    Complessivo collettori scarico sdoppiati
                                                                    da £6.369,40
                                                                    da £6.369,40
                                                                    # 027
                                                                    MPN: 20345
                                                                    COLLETTORI SCARICO ANTERIORI
                                                                    # 028
                                                                    MPN: B2
                                                                    BULLONE
                                                                    Superamento
                                                                    Superamento
                                                                    # 029
                                                                    MPN: 127496
                                                                    Rondella
                                                                    da £0,47
                                                                    da £0,47
                                                                    Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                    # 030
                                                                    MPN: 94803
                                                                    NOCE
                                                                    da £8,34
                                                                    da £8,34
                                                                    # 031
                                                                    MPN: 20268
                                                                    GUARNIZIONE
                                                                    55 mm Buca dopo buca
                                                                    da £19,17
                                                                    da £19,17
                                                                    # 031
                                                                    MPN: 20268/A
                                                                    GUARNIZIONE
                                                                    60mm Buca dopo buca
                                                                    da £13,60
                                                                    da £13,60
                                                                    # 032
                                                                    -
                                                                    BULLONE
                                                                    # 033
                                                                    MPN: 8 R 1
                                                                    Rondella
                                                                    # 034
                                                                    -
                                                                    NOCE
                                                                    # 035
                                                                    MPN: 20337
                                                                    FASCETTA PER Tubi
                                                                    da £13,85
                                                                    da £13,85
                                                                    # 036
                                                                    MPN: CAT. 429
                                                                    CHIODO FISSAGGIO PARATIA ANTERIORE DESTRA
