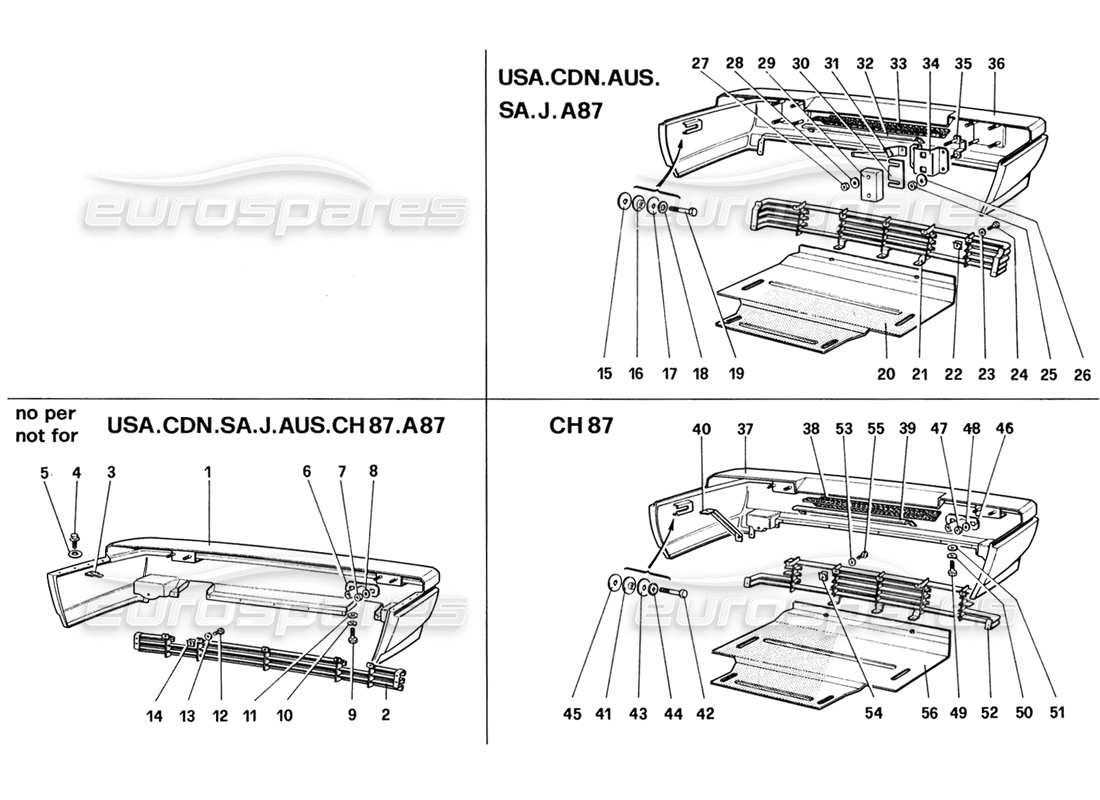

103 - Paraurti posteriori
Ferrari 328 (1988) Rear Bumpers Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti

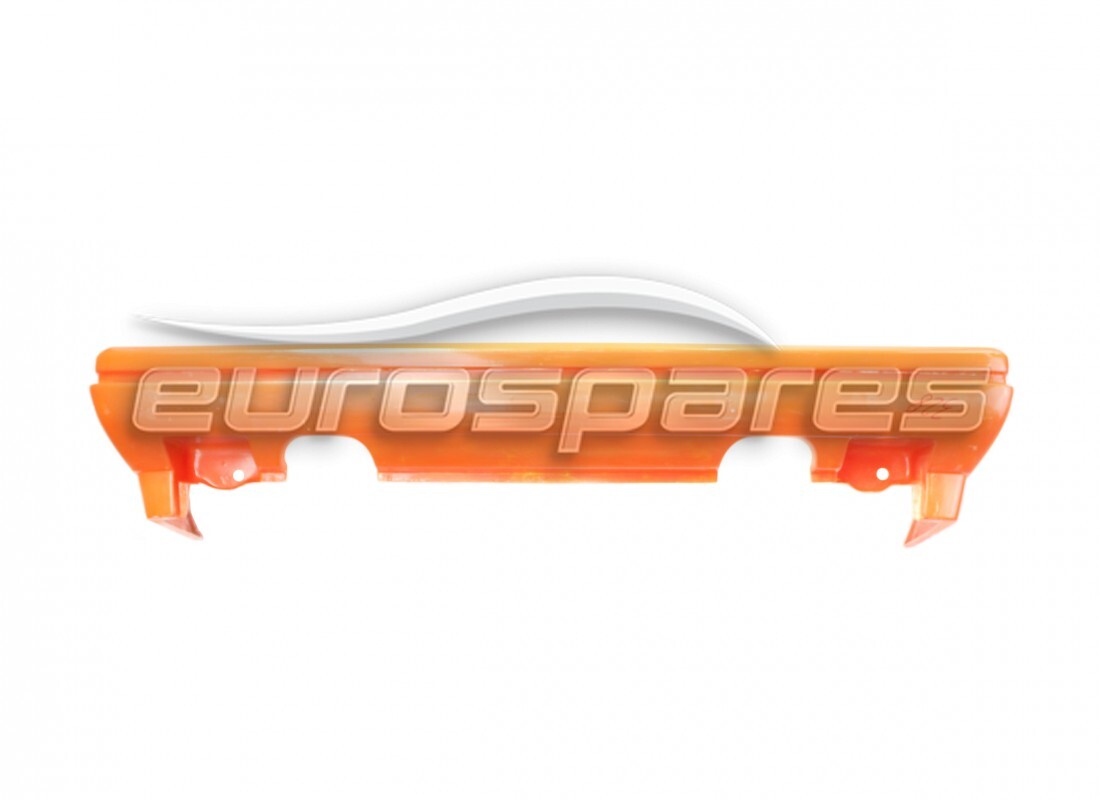

# 001
MPN: 61740410
Paraurti posteriore
da £995,00
da £995,00
Questa parte sostituisce il numero di parte 61740400
# 002
MPN: 61734400
GRIGLIA
da £1.654,03
da £1.654,03
# 003
MPN: 61878200
CLIP
da £1,22
da £1,22
# 004
MPN: 15926101
VITE
da £0,70
da £0,70
# 005
MPN: 12640608
Rondella
Superamento
Superamento
# 006
MPN: 61740600
staffa
da £10,33
da £10,33
# 007
MPN: 104030
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 008
MPN: 20291308
Rondella
da £0,60
da £0,60
# 009
MPN: 16043411
VITE
da £0,88
da £0,88
# 010
MPN: 106852
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516670 - e 2 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 12642001
Rondella
da £0,47
da £0,47
# 012
MPN: 15688278
VITE
Superamento
Superamento
# 013
MPN: 12637806
Rondella
Superamento
Superamento
# 014
MPN: 61066500
CLIP
da £2,33
da £2,33
# 015
MPN: 61802800
DISTANZIATORE
da £2,17
da £2,17
# 016
MPN: 61693400
BOCCOLA - FINO AD ESAURIMENTO
Superamento
Superamento
# 016
MPN: 62428800
BUSHIN - DOPO ESAURIMENTO 61693400
da £22,45
da £22,45
Questa parte sostituisce il numero di parte 61693400 - e 1 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 12646201
WAHSER
da £0,47
da £0,47
# 018
MPN: 10615670
Rondella
da £0,47
da £0,47
# 019
MPN: 16043821
VITE
da £0,71
da £0,71
# 020
MPN: 61881000
PROTEZIONE
da £1.097,72
da £1.097,72
# 021
MPN: 61737700
GRIGLIA
da £8.964,76
da £8.964,76
# 022
MPN: 61067800
CLIP
da £1,11
da £1,11
# 023
MPN: 12637806
Rondella
Superamento
Superamento
# 024
MPN: 15688278
VITE
Superamento
Superamento
# 025
MPN: 104030
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 026
MPN: 10519624
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10519601 - e 3 altro. Fare clic per visualizzare i dettagli
# 027
MPN: 12574511
NOCE
Superamento
Superamento
# 028
MPN: 12638601
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 20232104
# 029
MPN: 61791900
TAPPO
da £25,21
da £25,21
# 030
MPN: 61792000
DISTANZIATORE
da £8,91
da £8,91
# 031
-
STAFFA DX (SOLO PRIMA VETTURA)
# 031
-
STAFFA SX (SOLO PRIME VETTURE)
# 032
MPN: 61923600
RETE FISSAGGIO ANGOLARE
da £27,14
da £27,14
# 033
MPN: 61918300
NETTO
da £15,85
da £15,85
# 034
MPN: 61736300
staffa
da £66,69
da £66,69
# 035
MPN: 61791700
staffa
da £13,02
da £13,02
# 036
MPN: 61735900
PANNELLO INFERIORE - NON PER CDN
Superamento
Superamento
# 036
MPN: 61953400
PANNELLO INFERIORE - CDN
Superamento
Superamento
# 037
MPN: 61972900
PANNELLO INFERIORE
Superamento
Superamento
# 038
MPN: 61918300
NETTO
da £15,85
da £15,85
# 039
MPN: 61923600
RETE FISSAGGIO ANGOLARE
da £27,14
da £27,14
# 040
MPN: 61973000
staffa
da £38,86
da £38,86
# 041
MPN: 61693400
BOCCOLA - FINO AD ESAURIMENTO
Superamento
Superamento
# 041
MPN: 62428800
BOCCOLA - DOPO ESAURIMENTO 61693400
da £22,45
da £22,45
Questa parte sostituisce il numero di parte 61693400 - e 1 altro. Fare clic per visualizzare i dettagli
# 042
MPN: 16043821
VITE
da £0,71
da £0,71
# 043
MPN: 12646201
Rondella
da £0,47
da £0,47
# 044
MPN: 10615670
Rondella
da £0,47
da £0,47
# 045
MPN: 61802800
DISTANZIATORE
da £2,17
da £2,17
# 046
MPN: 61740602
staffa
# 047
MPN: 104030
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 048
MPN: 20291308
Rondella
da £0,60
da £0,60
# 049
MPN: 16043411
VITE
da £0,88
da £0,88
# 050
MPN: 106852
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516670 - e 2 altro. Fare clic per visualizzare i dettagli
# 051
MPN: 12642001
Rondella
da £0,47
da £0,47
# 052
MPN: 61972700
GRIGLIA
da £735,94
da £735,94
# 053
MPN: 12637806
Rondella
Superamento
Superamento
# 054
MPN: 61067800
CLIP
da £1,11
da £1,11
# 055
MPN: 15688278
VITE
Superamento
Superamento
# 056
MPN: 61881000
PROTEZIONE
da £1.097,72
da £1.097,72
