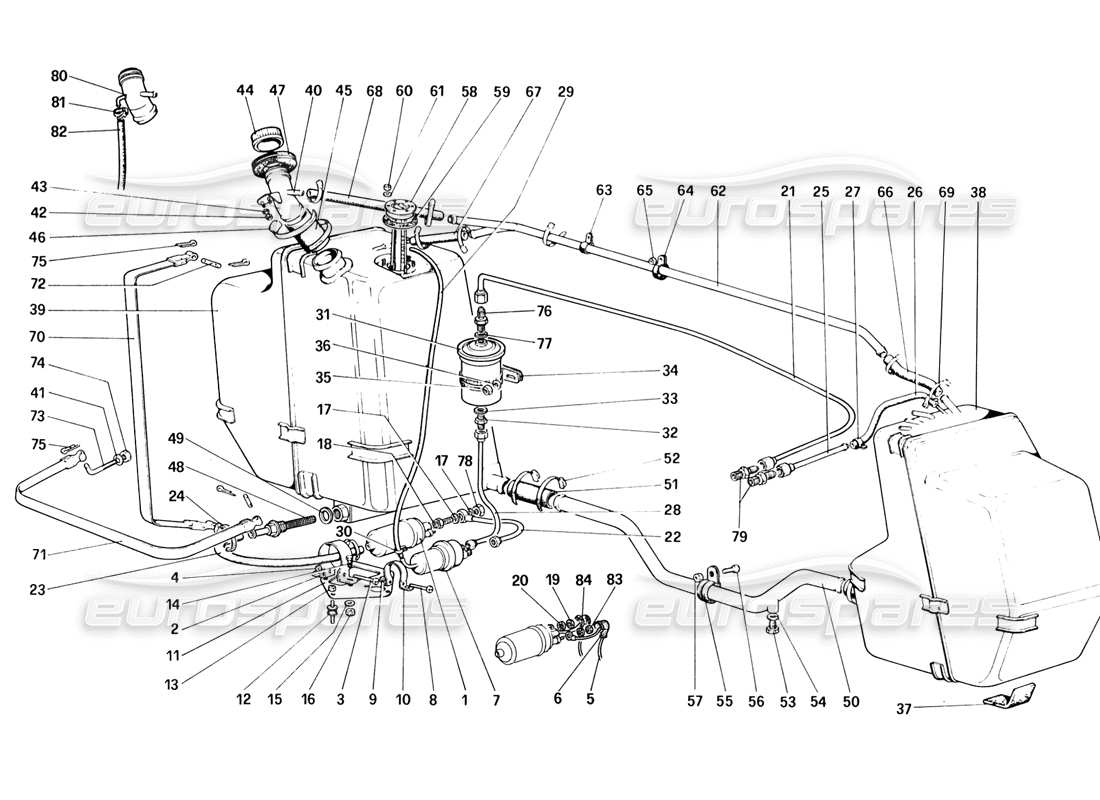

012 - Pompa carburante e tubi
Ferrari 328 (1988) Fuel Pump and Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 121727
POMPA DI BENZINA
da £96,49
da £96,49
Questa parte sostituisce il numero di parte 113976 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 113673
CINGHIA DELLA POMPA
Superamento
Superamento
# 003
MPN: 10377311
VITE
da £0,47
da £0,47
# 004
MPN: 14089311
NOCE
da £0,47
da £0,47
# 005
MPN: 115153
CAVO DI TERRA
da £3,16
da £3,16
# 006
MPN: 107003
STIVALI DI GOMMA
da £5,79
da £5,79
# 007
MPN: 113978
ACCUMULATORE
da £225,00
da £225,00
# 007
MPN: 129037
ACCUMULATORE - PER C8
da £213,41
da £213,41
# 008
MPN: 10376111
VITE
da £0,47
da £0,47
# 009
MPN: 14089311
NOCE
da £0,47
da £0,47
# 010
MPN: 113674
CINTURINO - NON PER C8
da £17,54
da £17,54
# 010
MPN: 135881
CINTURINO - PER C8
da £16,00
da £16,00
# 011
MPN: 115513
SUPPORTO PER POMPA E ACCUMULATORE
da £22,86
da £22,86
# 012
MPN: 102947
PAD
da £6,17
da £6,17
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 12574211
NOCE
da £0,71
da £0,71
# 014
MPN: 10902121
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 20146601
# 015
MPN: 10519421
Rondella
Superamento
Superamento
# 016
MPN: 12574211
NOCE
da £0,71
da £0,71
# 017
MPN: 11270160
GUARNIZIONE
da £0,92
da £0,92
# 018
MPN: 120098
VALVOLA DI CONTROLLO
da £48,27
da £48,27
# 019
MPN: 15896411
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896401
# 020
MPN: 10615379
Rondella
Superamento
Superamento
# 021
MPN: 116571
TUBO, FILTRO AL DOSATORE FINO ALL'AUTO N. 59619
da £160,74
da £160,74
# 021
MPN: 128477
TUBO, FILTRO AL DOSATORE DALL'AUTO N. 59621
da £175,52
da £175,52
# 022
MPN: 119305
TUBO DA POMPA AD ACCUMULATORE NON PER C8
Superamento
Superamento
# 022
MPN: 135779
TUBO, POMPA ALL'ACCUMULO PER C8
da £119,39
da £119,39
# 023
MPN: 119281
TUBO, FILTRO A POMPA
da £55,50
da £55,50
Questa parte sostituisce il numero di parte 115137
# 024
MPN: 13000390
CINGHIA
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 128479
TUBO DI RITORNO - DOPO ESAURIMENTO UTILIZZARE IL NR. 135088
da £36,23
da £36,23
# 026
MPN: 126919
TUBO
da £4,71
da £4,71
# 027
MPN: 13000190
CINGHIA
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12178990 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 117848
TUBO ACCUMULATORE DA FILTRO - PER C8
da £49,41
da £49,41
# 028
MPN: 119278
TUBO ACCUMULATORE PER FILTRO - NON PER C8
da £39,83
da £39,83
# 029
MPN: 115236
TUBO DI RITORNO - PER NOI - SA - C8
Superamento
Superamento
# 030
MPN: 13000190
CINTURINO - PER NOI - SA - C8
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12178990 - e 1 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 117792
FILTRO DEL CARBURANTE
da £28,00
da £28,00
# 032
MPN: 109797
UNIONE - NON PER NOI - SA - C8
da £10,16
da £10,16
# 032
MPN: 109889
UNIONE - PER NOI - SA - C8
da £2,06
da £2,06
# 033
MPN: 10280060
GUARNIZIONE - PER NOI - SA - C8
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 100501 - e 3 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 11270160
GUARNIZIONE - NON PER NOI - SA - C8
da £0,93
da £0,93
# 034
MPN: 115140
STAFFA PER FILTRO - NON PER NOI - SA - C8
da £10,37
da £10,37
# 034
MPN: 117791
STAFFA PER FILTRO - PER NOI - SA - C8
da £4,36
da £4,36
# 035
MPN: 12574521
NOCE
da £0,57
da £0,57
Questa parte sostituisce il numero di parte 104114 - e 1 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 13550401
Rondella
da £0,71
da £0,71
# 037
MPN: 107889
DISTANZIATORE
da £8,67
da £8,67
Questa parte sostituisce il numero di parte 116566
# 038
MPN: 114605
SERBATOIO DX - PER NOI - SA - C8
da £939,75
da £939,75
# 038
MPN: 116605
SERBATOIO DX - NON PER NOI - SA -C8
da £939,75
da £939,75
# 039
MPN: 119015
SERBATOIO SX - PER NOI - SA - C8
da £971,25
da £971,25
# 039
MPN: 121318
SERBATOIO SX - NON PER NOI - SA - C8
da £550,63
da £550,63
# 040
MPN: 113865
FILTRO CARBURANTE - PER SA - GTB
da £177,97
da £177,97
# 040
MPN: 113866
UNIONE
da £150,97
da £150,97
# 040
MPN: 115680
FILTRO CARBURANTE - PER NOI - SA - C8
da £102,78
da £102,78
# 040
MPN: 132340
FILTRO CARBURANTE - PER C7
da £179,38
da £179,38
# 041
MPN: 13605711
DISTANZIATORE
Possibile montaggio
da £0,65
da £0,65
# 042
MPN: 12574211
NUT - PER NOI - SA - C8
da £0,71
da £0,71
# 043
MPN: 12643701
Rondella - PER NOI - SA - C8
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 044
MPN: 113401
Tappo del serbatoio del carburante
da £65,57
da £65,57
Questa parte sostituisce il numero di parte 101453 - e 3 altro. Fare clic per visualizzare i dettagli
# 045
MPN: 114278
MANICA - PER NOI - SA - C8
da £56,28
da £56,28
# 045
MPN: 117618
MANICA
da £32,62
da £32,62
Questa parte sostituisce il numero di parte 114282 - e 2 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 12174790
CINGHIA
da £1,08
da £1,08
Questa parte sostituisce il numero di parte 50188200
# 047
MPN: 101465
GUARNIZIONE
da £45,30
da £45,30
Questa parte sostituisce il numero di parte 821287 - e 3 altro. Fare clic per visualizzare i dettagli
# 048
MPN: 136595
filtro
da £82,59
da £82,59
Questa parte sostituisce il numero di parte 116870
# 048
MPN: 136595
FILTRO - DALL'AUTO N.
da £82,59
da £82,59
Questa parte sostituisce il numero di parte 116870
# 049
MPN: 117884
GUARNIZIONE
da £18,67
da £18,67
# 050
MPN: 115482
TUBO, COLLEGAMENTO SERBATOI
da £75,55
da £75,55
# 051
MPN: 114277
MANICA
da £69,76
da £69,76
Questa parte sostituisce il numero di parte 101468 - e 1 altro. Fare clic per visualizzare i dettagli
# 052
MPN: 13000590
CINGHIA
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 105622 - e 2 altro. Fare clic per visualizzare i dettagli
# 053
MPN: 10300771
TAPPO DI SCARICO CARBURANTE
da £0,50
da £0,50
# 054
MPN: 10278650
GUARNIZIONE
da £0,47
da £0,47
# 055
MPN: 106195
STAFFA A CLIP
da £17,08
da £17,08
# 056
MPN: 10902121
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 20146601
# 057
MPN: 12574211
NOCE
da £0,71
da £0,71
# 058
MPN: 108644
UNITÀ SENSORE SERBATOIO CARBURANTE OEM
Superamento
Superamento
# 058
MPN: MC3701/100
SENSORE LIVELLO CARBURANTE (UNIVERSALE)
da £83,95
da £83,95
Questa parte sostituisce il numero di parte 108644 - e 5 altro. Fare clic per visualizzare i dettagli
# 059
MPN: 101462
GUARNIZIONE
da £13,47
da £13,47
Questa parte sostituisce il numero di parte 820925 - e 1 altro. Fare clic per visualizzare i dettagli
# 061
MPN: 127492
Rondella
da £0,59
da £0,59
Questa parte sostituisce il numero di parte 106848
# 062
MPN: 108521
tubo flessibile
da £58,23
da £58,23
# 063
MPN: 10450490
CINGHIA
da £0,47
da £0,47
# 064
MPN: 10441790
CINGHIA
da £0,47
da £0,47
# 065
MPN: 12574211
NOCE
da £0,71
da £0,71
# 066
MPN: 109353
TUBO CARBURANTE
Superamento
Superamento
Questa parte sostituisce il numero di parte 107330
# 066
MPN: 114917
TUBO - PER NOI - SA - C8
Superamento
Superamento
# 067
MPN: 116777
TUBO - PER NOI - SA - C8
da £28,65
da £28,65
Questa parte sostituisce il numero di parte 114916 - e 1 altro. Fare clic per visualizzare i dettagli
# 068
MPN: 109354
TUBO CARBURANTE
Superamento
Superamento
# 069
MPN: 13000390
CINGHIA
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 070
MPN: 110317
CINGHIA SERBATOIO LHD
da £101,74
da £101,74
Questa parte sostituisce il numero di parte 50400001 - e 3 altro. Fare clic per visualizzare i dettagli
# 071
MPN: 110937
FASCIA TRASVERSALE PER SERBATOI PER NOI - SA - C7 - C8
da £49,51
da £49,51
Questa parte sostituisce il numero di parte 60240900
# 072
MPN: 103447
SPILLO
da £12,86
da £12,86
# 073
MPN: 213177
TIRANTE
Superamento
Superamento
# 074
MPN: 104030
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 075
MPN: 10796440
COPPIGLIA
Superamento
Superamento
Questa parte sostituisce il numero di parte 264555
# 076
MPN: 109797
RACCORDO - PER TUBO N. 116571 - PER NOI - SA - C8
da £10,16
da £10,16
# 076
MPN: 125216
RACCORDO - PER TUBO N. 128477 - NON USA - SA - C8
da £5,83
da £5,83
# 076
MPN: 127756
RACCORDO - PER TUBO N. 128477 - PER NOI - SA - C8
da £33,96
da £33,96
# 077
MPN: 10298460
GUARNIZIONE - PER RACCORDO NO. 127756
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 93353
# 077
MPN: 11270160
GUARNIZIONE - PER RACCORDO NO. 109797
da £0,93
da £0,93
# 078
MPN: 10183217
TAPPO
Superamento
Superamento
# 079
MPN: 125215
RACCORDO - PER TUBO N. 128477 - 128479
da £20,42
da £20,42
# 080
MPN: 109321
FILTRO CARBURANTE - NON PER NOI -SA -C8
da £86,05
da £86,05
# 081
MPN: 101296
CINTURINO - NON PER NOI - SA -C8
# 082
MPN: 106666
TUBO DI TROPPO PIENO
da £1,37
da £1,37
# 084
MPN: 10615279
Rondella
Superamento
Superamento
-part-diagram-013.webp "FERRARI 328 (1988) LINEE DISTRIBUTORI DI CARBURANTE (NON PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 328 (1988) LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 328 (1988) LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE CH88) DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 328 (1988) ASPIRAZIONE ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 328 (1988) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 328 (1988) SISTEMA DI SCARICO (NON PER GLI STATI UNITI - SA - VERSIONE CH87 E CH88) DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 328 (1988) SISTEMA DI SCARICO (PER USA - SA - VERSIONE CH87 E CH88) DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 328 (1988) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 328 (1988) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 328 (1988) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 328 (1988) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 328 (1988) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 328 (1988) CONTROLLO RILASCIO FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 328 (1988) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 328 (1988) CAMBIO: SCATOLA DEL DIFFERENZIALE E POMPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 328 (1988) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 328 (1988) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 328 (1988) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 328 (1988) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 328 (1988) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 328 (1988) PEDALIERA - COMANDI FRENO E FRIZIONE (PER AUTO CON SISTEMA ANTISLITTAMENTO) DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 328 (1988) SISTEMA IDRAULICO DELLA FRIZIONE (PER AUTO CON SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 328 (1988) SISTEMA IDRAULICO PER ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 328 (1988) SISTEMA FRENANTE (PER AUTO SENZA SISTEMA ANTISCIVOLO) DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 328 (1988) SISTEMA ANTISCIVOLO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 328 (1988) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 328 (1988) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 328 (1988) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 328 (1988) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 328 (1988) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 328 (1988) SOSPENSIONE ANTERIORE - AMMORTIZZATORE E DISCO FRENO (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 328 (1988) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 328 (1988) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 328 (1988) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 328 (1988) SOSPENSIONE POSTERIORE - AMMORTIZZATORE E DISCO FRENO (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 328 (1988) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI (FINO ALLA VETTURA N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 328 (1988) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 328 (1988) RUOTE (FINO AL VAGONE N. 76625) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 328 (1988) RUOTE (A PARTIRE DALLA VETTURA N. 76626) DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "FERRARI 328 (1988) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "FERRARI 328 (1988) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-054.webp "FERRARI 328 (1988) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA (NON PER LA VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-055.webp "FERRARI 328 (1988) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-056.webp "FERRARI 328 (1988) KIT DI ATTREZZI E COPERTURA PER AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-057.webp "FERRARI 328 (1988) COMANDO ACCELERATORE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-058.webp "FERRARI 328 (1988) PEDALIERA - COMANDO FRIZIONE (PER VETTURE SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-059.webp "FERRARI 328 (1988) PEDALIERA - COMANDO FRIZIONE (PER VETTURE CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-060.webp "FERRARI 328 (1988) IMPIANTO FRENO IDRAULICO (PER VETTURA SENZA SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-061.webp "FERRARI 328 (1988) IMPIANTO FRENO IDRAULICO (PER VETTURA CON SISTEMA ANTISLITTAMENTO - VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 328 (1988) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 328 (1988) PARAURTI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 328 (1988) PARAURTI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 328 (1988) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 328 (1988) SCOCCA - ELEMENTI INTERNI (NON PER AUS - US - SA - J - CH87 - CH88) DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 328 (1988) CARROZZERIA - ELEMENTI INTERNI (PER AUS E CH87 E CH88) DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 328 (1988) SCOCCA - ELEMENTI INTERNI (PER USA - SA - J) DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 328 (1988) ISOLAMENTO BAGAGLI E ABITACOLO (FINO ALLA VETTURA N. 66965 - NON PER USA - AUS - CH87 - SA - J) DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 328 (1988) ISOLAMENTO BAGAGLI E ABITACOLO (DALLA VETTURA N. 66967 - NON PER USA - AUS - CH87 - SA - J) DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 328 (1988) ISOLAMENTO BAGAGLIAIO E ABITACOLO (PER US - AUS - SA - J) DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 328 (1988) ISOLAMENTO BAGAGLIAIO E ABITACOLO (PER CH87 - CH88) DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 328 (1988) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 328 (1988) COPERTURA COFANO POSTERIORE E VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 328 (1988) PORTE (FINO AL VAGONE N. 71595) DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 328 (1988) PORTE (DALLA VETTURA N. 71597) DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 328 (1988) PORTE (DALLA VETTURA N. 71597) DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 328 (1988) PORTE (DALLA VETTURA N. 75929) DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 328 (1988) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 328 (1988) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 328 (1988) POSTO A SEDERE DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 328 (1988) TUNNEL E TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI 328 (1988) PANNELLO STRUMENTI (FINO ALLA VETTURA N. 71595) DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI 328 (1988) PANNELLO STRUMENTI (DALLA VETTURA N. 71597) DIAGRAMMA DELLE PARTI")
-part-diagram-124.webp "FERRARI 328 (1988) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-125.webp "FERRARI 328 (1988) IMPIANTO ELETTRICO - CAVI DIAGRAMMA DELLE PARTI")
-part-diagram-126.webp "FERRARI 328 (1988) SCHEDE ELETTRICHE DIAGRAMMA DELLE PARTI")
-part-diagram-127.webp "FERRARI 328 (1988) LUCI ESTERNE E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-128.webp "FERRARI 328 (1988) DISPOSITIVO SOLLEVAMENTO LUCI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-129.webp "FERRARI 328 (1988) TERGICRISTALLO, RONDELLA E AVVISATORI ACUSTICI DIAGRAMMA DELLE PARTI")
-part-diagram-130.webp "FERRARI 328 (1988) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-131.webp "FERRARI 328 (1988) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 328 (1988) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 328 (1988) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 328 (1988) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 328 (1988) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 328 (1988) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 328 (1988) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 328 (1988) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 328 (1988) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 328 (1988) INIEZIONE D'ARIA (PER LA VERSIONE CH86 E CH87) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 328 (1988) INIEZIONE D'ARIA (PER VERSIONE USA E CH88) DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 328 (1988) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (PER USA - VERSIONE SA E CH88) DIAGRAMMA DELLE PARTI")
