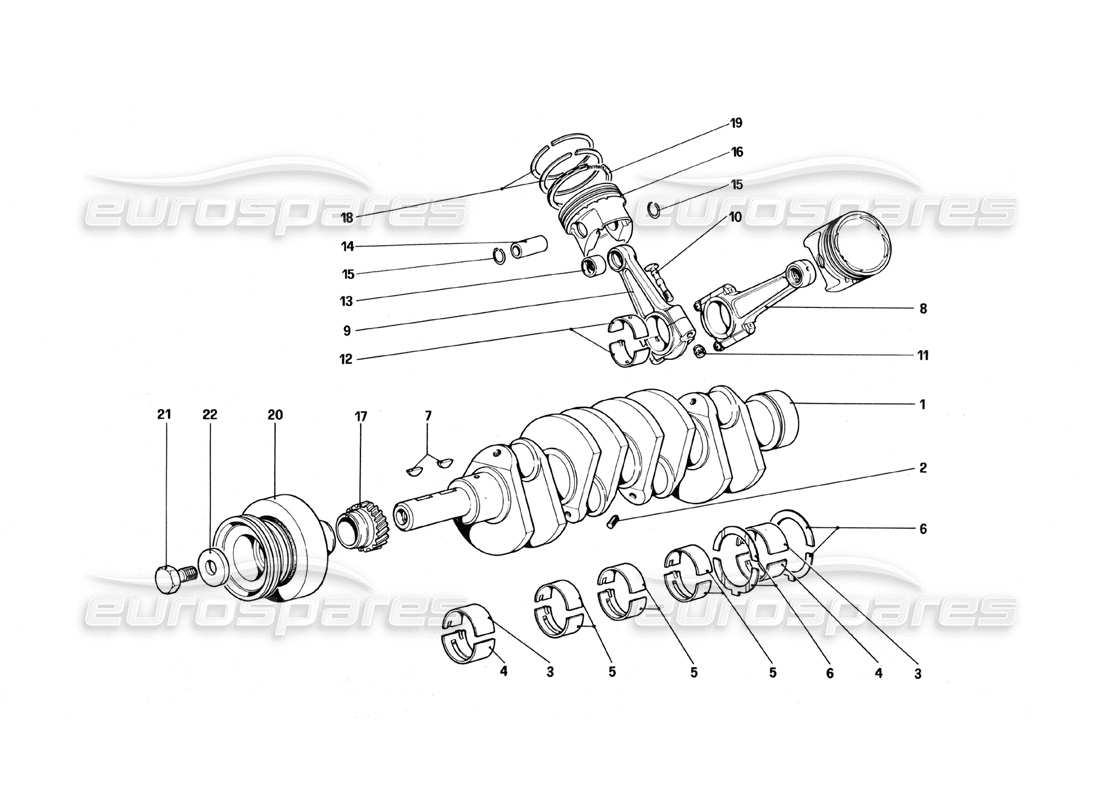

003 - Albero motore - Bielle e pistoni
Ferrari 328 (1988) Crankshaft - Connecting Rods and Pistons Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 116961
Albero a gomiti
da £5.668,76
da £5.668,76
# 002
MPN: 14326150
TAPPO FILETTATO
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 12326150
# 003
MPN: 100118
GUSCIO DEL SEMICUSCINETTO PRINCIPALE SUPERIORE STANDARD
da £42,25
da £42,25
Questa parte sostituisce il numero di parte 9100035
# 003
MPN: 100119
SEMI CUSCINETTO PRINCIPALE SUPERIORE 1ST SOTTO DIMENSIONE 0.254MM
da £75,69
da £75,69
# 003
MPN: 100120
SEMI CUSCINETTO PRINCIPALE SUPERIORE 2ND SOTTO DIMENSIONE 0.508MM
da £27,39
da £27,39
# 004
MPN: 100122
GUSCIO DEL SEMICUSCINETTO PRINCIPALE INFERIORE STANDARD
da £34,08
da £34,08
Questa parte sostituisce il numero di parte 9100602
# 004
MPN: 100123
SEMI CUSCINETTO PRINCIPALE INFERIORE 1ST SOTTO DIMENSIONE 0.254MM
da £72,02
da £72,02
# 004
MPN: 100124
SEMI CUSCINETTO PRINCIPALE INFERIORE 2ND SOTTO DIMENSIONE 0.508MM
da £34,49
da £34,49
# 005
-
SPESSO
# 005
MPN: 104023
GUSCIO DEL SEMICUSCINETTO PRINCIPALE STANDARD
da £29,30
da £29,30
Questa parte sostituisce il numero di parte 108876 - e 2 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 104024
SEMI CUSCINETTO PRINCIPALE 1ST SOTTO DIMENSIONE 0.254MM
da £33,48
da £33,48
# 005
MPN: 104025
SEMI CUSCINETTO PRINCIPALE 2ND SOTTO DIMENSIONE 0.508MM
da £32,83
da £32,83
# 006
MPN: 100146
SET RONDELLE DI SPINTA STD
venduti in coppia -
da £22,78
da £22,78
Questa parte sostituisce il numero di parte 10345 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 100147
RONDELLE DI SPINTA (2ND MAGGIORATE)
da £14,60
da £14,60
Questa parte sostituisce il numero di parte 4153187/C
# 006
MPN: 113984
1ST MAGGIORATO 0,127 MM.
da £49,51
da £49,51
# 007
MPN: 10206020
LINGUA
da £1,52
da £1,52
# 008
MPN: 109738/U
BIELLA
da £230,00
da £230,00
# 009
MPN: 109738/U
BIELLA
da £230,00
da £230,00
# 010
MPN: 100156
BULLONE DI FISSAGGIO DELLA BIELLA
da £16,69
da £16,69
Questa parte sostituisce il numero di parte 140020 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 104011
DADO PER BULLONE BIELLA
da £9,62
da £9,62
Questa parte sostituisce il numero di parte 14511 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 100151
CUSCINETTO BIELLA +10
(1st Sottodimensionato mm 0,254)
da £45,84
da £45,84
Questa parte sostituisce il numero di parte 106184
# 012
MPN: 100152
CUSCINETTO BIELLA +20
(2nd Sottodimensionato mm 0,508)
da £61,09
da £61,09
Questa parte sostituisce il numero di parte 106185
# 012
MPN: 106183
CUSCINETTO BIELLA
Standard
da £19,40
da £19,40
Questa parte sostituisce il numero di parte 100150
# 013
MPN: 107100
BOCCOLA ESTREMITÀ PICCOLA
da £25,36
da £25,36
Questa parte sostituisce il numero di parte 100155 - e 2 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 119537
PERNO DEL PERNO
da £34,44
da £34,44
# 015
MPN: 100174
ESERCIZIO PERNO PERNO
da £3,47
da £3,47
Questa parte sostituisce il numero di parte 14594
# 016
MPN: 126580

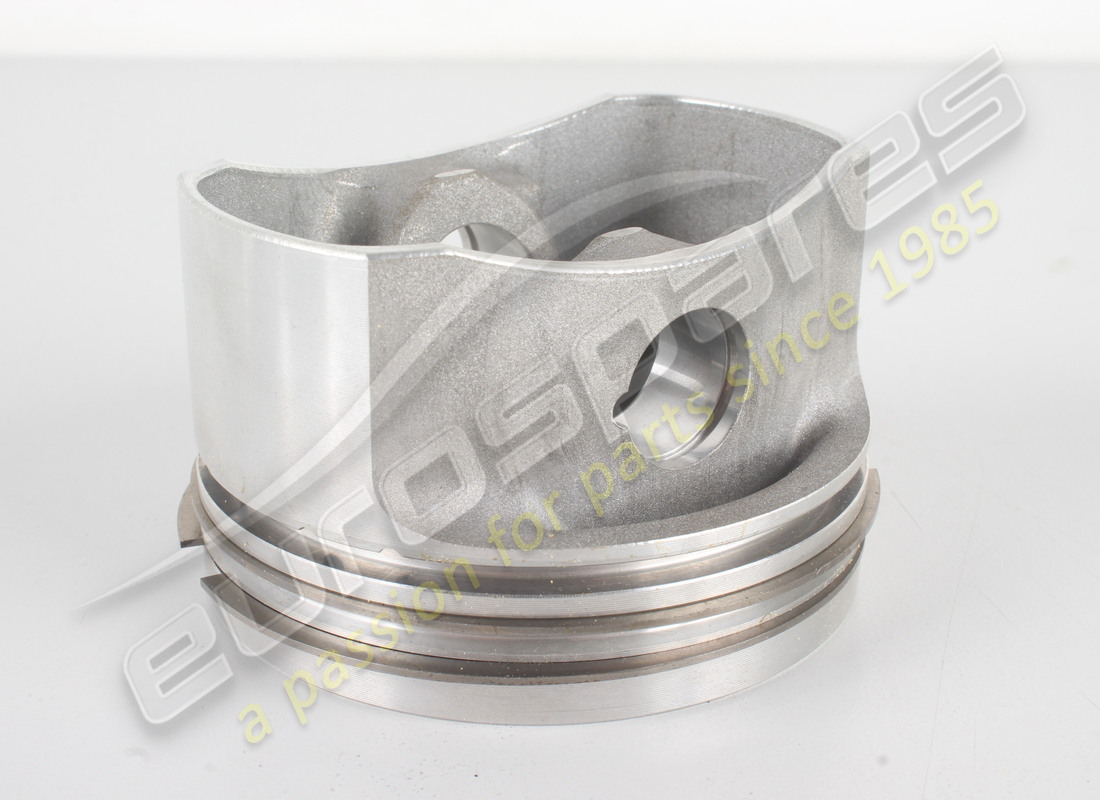

PISTONE CON FASCIA ELETTRICA - NON PER NOI - C7 E C8
da £195,00
da £195,00
# 016
MPN: 126754
PISTONE CON FASCIA ELETTRICA - PER NOI - C7 E C8
da £622,40
da £622,40
# 017
MPN: 117655
PIGNONE MOTORE PER SISTEMA DI DISTRIBUZIONE
da £495,00
da £495,00
# 018
MPN: 126582
SET DI SEGMENTI PISTONI
da £130,59
da £130,59
Questa parte sostituisce il numero di parte 126583
# 018
MPN: 126583
ANELLO DI TENUTA A TORSIONE AC
1st- 2nd scanalatura
Superamento
Superamento
# 019
MPN: 119851
ANELLO RASCHIATORE ROF CON MOLLA
3td scanalatura
# 020
MPN: 126189
AMMORTIZZATORE DI TORSIONE CON PULEGGIA
da £3.070,97
da £3.070,97
# 021
MPN: 138793
VITE
da £44,61
da £44,61
Questa parte sostituisce il numero di parte 100476 - e 8 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 102775
Rondella
da £1,21
da £1,21
