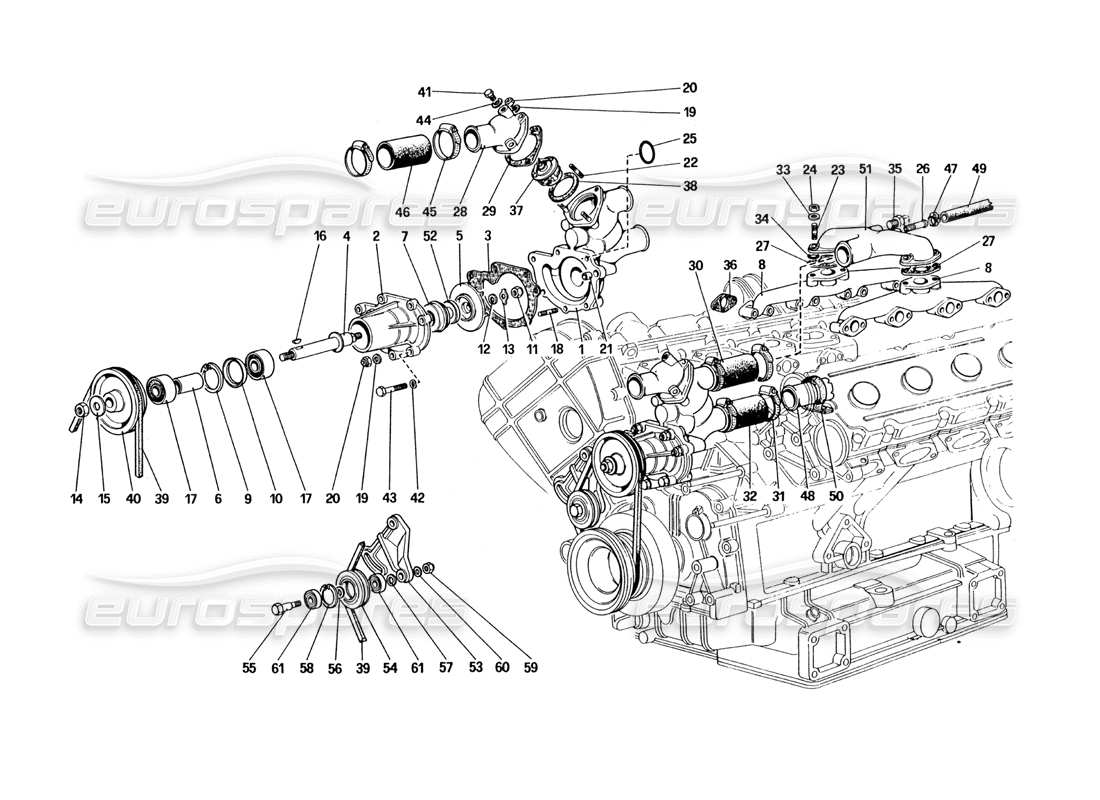

022 - Pompa dell'acqua e tubazioni
Ferrari 328 (1985) Water Pump and Pipings Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 115471
CORPO POMPA ACQUA COMPLETO
utilizza il codice articolo: 121255
da £408,07
da £408,07
Questa parte sostituisce il codice articolo 115470 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
ALLOGGIAMENTO POSTERIORE POMPA ACQUA COMPLETO Genuine Ferrari Parte: danneggiata in magazzino
ALLUMINIO CORROSO ANCORA A TENUTA STAGNA (VEDI FOTO)
ALLUMINIO CORROSO ANCORA A TENUTA STAGNA (VEDI FOTO)
# 000
MPN: 121290
POMPA ACQUA COMPLETA
utilizza il codice articolo: 121255
da £747,09
da £747,09
Questa parte sostituisce il numero di parte 115472 - e 1 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 115470
CORPO POMPA ACQUA
utilizza il codice articolo: 121255
da £550,00
da £550,00
# 002
MPN: 121252
COPERTURA POMPA
utilizza il codice articolo: 121255
Superamento
Superamento
Questa parte sostituisce il numero di parte 116156 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 121255/A
POMPA ACQUA E GUARNIZIONE
Superamento
Superamento
# 003
MPN: 135121
GUARNIZIONE POMPA ACQUA
da £3,84
da £3,84
Questa parte sostituisce il numero di parte 103952 - e 1 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 121253
MANDRINO PER PULEGGIA
da £254,16
da £254,16
# 005
MPN: 121254
IMPTLLER
da £132,20
da £132,20
# 006
MPN: 116157
DISTANZIATORE
da £68,02
da £68,02
# 007
MPN: 120948
TENUTA POMPA ACQUA
Superamento
Superamento
# 008
MPN: 138852
COLLETTORE DI USCITA ACQUA ALLE TESTATE
da £1.053,25
da £1.053,25
Questa parte sostituisce il codice articolo 116967 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 11060076
ANELLO SEEGER
da £0,53
da £0,53
# 010
MPN: 116158
Rondella
da £22,21
da £22,21
# 011
MPN: 100436
DADO CAPPUCCIO
da £7,71
da £7,71
Questa parte sostituisce il numero di parte 92896
# 012
MPN: 10730321
Rondella
da £0,66
da £0,66
Questa parte sostituisce il numero di parte 10730301 - e 2 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 100434
PIATTO
da £7,94
da £7,94
Questa parte sostituisce il numero di parte 92361 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 16101111
NOCE
# 015
MPN: 11198673
Rondella CONICA
da £0,92
da £0,92
Questa parte sostituisce il numero di parte 11198671
# 016
MPN: 10205820
LINGUA
da £0,94
da £0,94
# 017
MPN: 116159
CUSCINETTO
da £22,06
da £22,06
# 018
MPN: 11500721
PERNO
da £0,80
da £0,80
# 019
MPN: 12601279
RONDELLA Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 12601271 - e 2 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 12574211
NOCE
da £0,71
da £0,71
# 021
MPN: 102704
TASSELLO
da £1,88
da £1,88
Questa parte sostituisce il numero di parte 500805
# 022
MPN: 13541124
PERNO
da £12,90
da £12,90
Questa parte sostituisce il numero di parte 13541121
# 023
MPN: 13118821
PERNO
# 024
MPN: 16106811
NOCE
# 025
MPN: 105196
ANELLO DI TENUTA
da £3,03
da £3,03
# 026
MPN: 106241
UNIONE
da £26,53
da £26,53
# 027
MPN: 132981
GUARNIZIONE
da £4,20
da £4,20
Questa parte sostituisce il numero di parte 111481
# 028
MPN: 105165
RACCORDO USCITA ACQUA
da £141,04
da £141,04
# 029
MPN: 105189
GUARNIZIONE
da £2,52
da £2,52
Questa parte sostituisce il numero di parte 4206607
# 030
MPN: 121258
MANICA
da £21,01
da £21,01
Questa parte sostituisce il numero di parte 10147087 - e 5 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 296782
MORSETTO
da £5,25
da £5,25
Questa parte sostituisce il numero di parte 12174090
# 032
MPN: 122817
MANICA
da £23,77
da £23,77
Questa parte sostituisce il numero di parte 121259
# 033
MPN: 11198074
Rondella
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 034
MPN: 103039
ANELLO DI TENUTA
(quantità minima dell'ordine = 10)
da £1,62
da £1,62
Questa parte sostituisce il numero di parte 95860041
# 035
MPN: 104628
UNITÀ SENSORE TEMPERATURA
da £32,70
da £32,70
Questa parte sostituisce il numero di parte 4108672 - e 3 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 132980
GUARNIZIONE
da £1,40
da £1,40
Questa parte sostituisce il numero di parte 111480
# 037
MPN: 128991
termostato
da £125,00
da £125,00
# 038
MPN: 105192
GUARNIZIONE
da £9,95
da £9,95
Questa parte sostituisce il numero di parte 4184495
# 039
MPN: 121655
CINGHIA DI COMANDO POMPA ACQUA
da £74,88
da £74,88
# 040
MPN: 121654
PULEGGIA
da £135,38
da £135,38
Questa parte sostituisce il numero di parte 119053 - e 1 altro. Fare clic per visualizzare i dettagli
# 041
MPN: 18042940
VITE
# 042
MPN: 12601371
Rondella
Superamento
Superamento
# 043
MPN: 16044421
VITE DI FISSAGGIO POMPA
da £1,42
da £1,42
# 044
MPN: 10260060
GUARNIZIONE
da £0,79
da £0,79
# 045
MPN: 296782
MORSETTO
da £5,25
da £5,25
Questa parte sostituisce il numero di parte 12174090
# 047
MPN: 13000190
MORSETTO
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12178990 - e 1 altro. Fare clic per visualizzare i dettagli
# 048
MPN: 115136
TUBO
da £235,49
da £235,49
# 048
MPN: 122817
MANICA
da £23,77
da £23,77
Questa parte sostituisce il numero di parte 121259
# 049
MPN: 122218
TUBO DI SFIATO
da £27,27
da £27,27
Questa parte sostituisce il numero di parte 103471 - e 1 altro. Fare clic per visualizzare i dettagli
# 050
MPN: 107002
FASCETTA PER TUBO
da £14,10
da £14,10
# 051
MPN: 116968
TUBAZIONE DI RACCORDO AI COLLETTORI DI USCITA ACQUA
Superamento
Superamento
# 052
MPN: 121553
SQUILLO
Superamento
Superamento
# 053
MPN: 121658
SUPPORTO
da £171,51
da £171,51
# 054
MPN: 121659
PULEGGIA
da £230,00
da £230,00
# 055
MPN: 105048
SPILLO
da £86,79
da £86,79
# 057
MPN: 107842
DISTANZIATORE
da £14,54
da £14,54
# 058
MPN: 107841
DISTANZIATORE
da £33,60
da £33,60
# 058
MPN: 11059076
ANELLO SEEGER
da £0,66
da £0,66
Questa parte sostituisce il numero di parte 11059075
# 059
MPN: 148020
NOCE
da £2,71
da £2,71
Questa parte sostituisce il numero di parte 102825 - e 3 altro. Fare clic per visualizzare i dettagli
# 060
MPN: 103025
Rondella
da £34,77
da £34,77
# 061

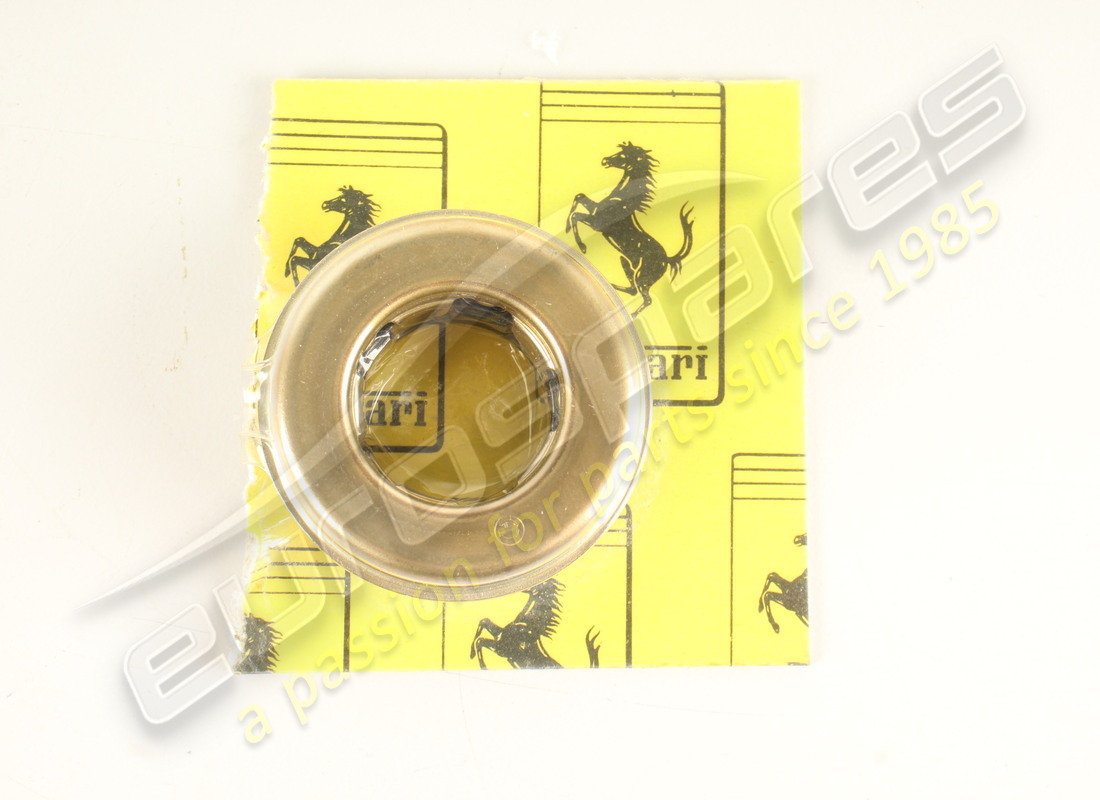

MPN: 105038
CUSCINETTO A SFERE SIGILLATO 9MM LARGO
da £11,47
da £11,47
-part-diagram-023.webp "FERRARI 328 (1985) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 328 (1985) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 328 (1985) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 328 (1985) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 328 (1985) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 328 (1985) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 328 (1985) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 328 (1985) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 328 (1985) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 328 (1985) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 328 (1985) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 328 (1985) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 328 (1985) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 328 (1985) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 328 (1985) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 328 (1985) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 328 (1985) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 328 (1985) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 328 (1985) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 328 (1985) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 328 (1985) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 328 (1985) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA (NON PER LA VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 328 (1985) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA (PER LA VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 328 (1985) KIT DI ATTREZZI E COPERTURA PER AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 328 (1985) COMANDO ACCELERATORE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 328 (1985) COMANDO FRIZIONE A PEDALIERA (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 328 (1985) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 328 (1985) SCOCCA - ELEMENTI ESTERNI (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 328 (1985) SCOCCA - ELEMENTI ESTERNI (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 328 (1985) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 328 (1985) SCOCCA - ELEMENTI INTERNI (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 328 (1985) SCOCCA - ELEMENTI INTERNI (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 328 (1985) ISOLAMENTO VANO PASSEGGERI E BAGAGLI (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 328 (1985) ISOLAMENTO VANO PASSEGGERI E BAGAGLIAIO (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 328 (1985) COPERCHIO DEL VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 328 (1985) COPERTURA COFANO POSTERIORE E VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 328 (1985) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 328 (1985) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 328 (1985) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 328 (1985) TUNNEL E TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 328 (1985) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 328 (1985) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 328 (1985) IMPIANTO ELETTRICO - CAVI, FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 328 (1985) LUCI ESTERNE E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 328 (1985) DISPOSITIVO SOLLEVAMENTO LUCI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 328 (1985) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 328 (1985) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 328 (1985) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-a.webp "FERRARI 328 (1985) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 328 (1985) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 328 (1985) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 328 (1985) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 328 (1985) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 328 (1985) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 328 (1985) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 328 (1985) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 328 (1985) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 328 (1985) INIEZIONE D'ARIA (PER LA VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 328 (1985) INIEZIONE D'ARIA (PER VERSIONE CH) DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 328 (1985) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 328 (1985) POMPA CARBURANTE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 328 (1985) LINEE DISTRIBUTORI DI CARBURANTE (NON PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 328 (1985) LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 328 (1985) ASPIRAZIONE ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 328 (1985) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 328 (1985) SISTEMA DI SCARICO (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 328 (1985) SISTEMA DI SCARICO (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 328 (1985) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 328 (1985) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 328 (1985) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
