015 - Aspirazione aria e collettori

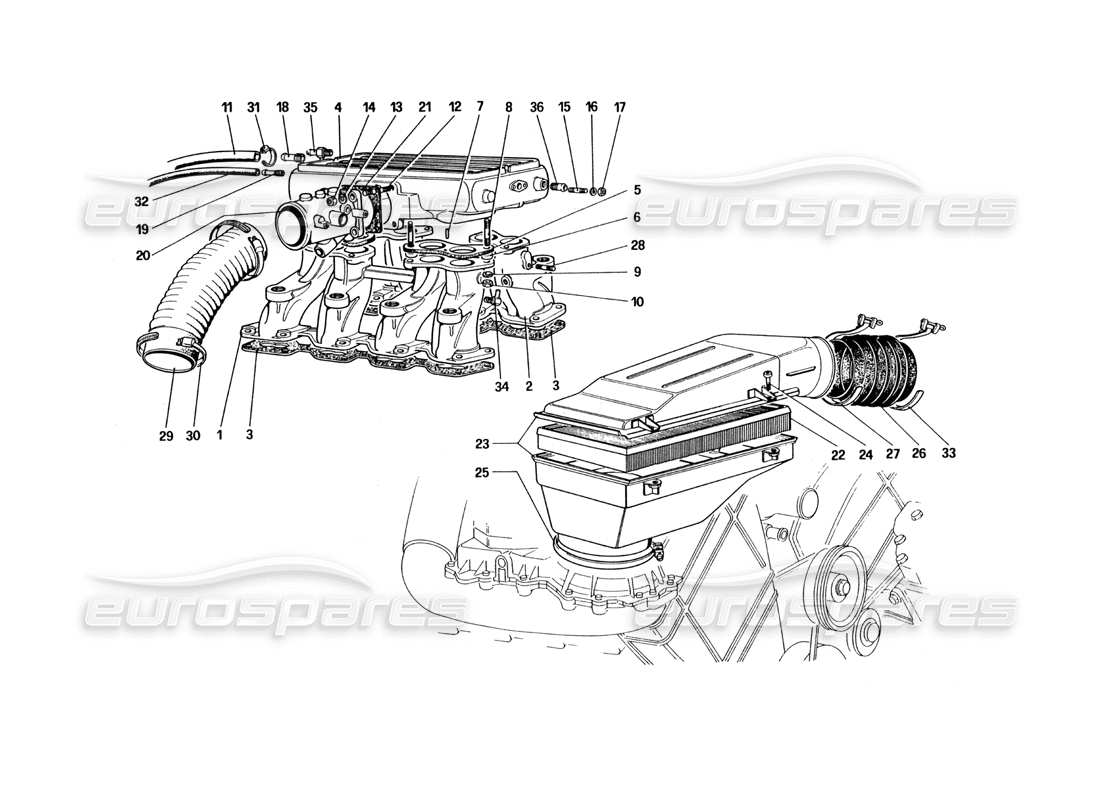

Ferrari 328 (1985) Air Intake and Manifolds Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
128034
COLLETTORE ASPIRAZIONE DESTRO COMPLETO
Per la versione americana
da
£860,23
da
£860,23
#
001
MPN:
128199
COLLETTORE ASPIRAZIONE DESTRO COMPLETO
Non per la versione americana
da
£463,17
da
£463,17
#
002
MPN:
128035
COLLETTORE ASPIRAZIONE SINISTRO COMPLETO
Per la versione americana
da
£744,98
da
£744,98
#
002
MPN:
128201
COLLETTORE ASPIRAZIONE SINISTRO COMPLETO
Non per la versione americana
da
£463,17
da
£463,17
#
003
MPN:
135093
GUARNIZIONE
da
£3,79
da
£3,79
Questa parte sostituisce il numero di parte 117262
#
004
MPN:
127544
CORPO, CONSEGNA EIR AI COLLETTORI COMPLETA
Per la versione americana
da
£314,08
da
£314,08
#
004
MPN:
128023
CORPO PER MANDATA ARIA AI COLLETTORI
Con l'assemblea n. 127097
Superamento
Superamento
#
004
MPN:
128203
CORPO PER MANDATA ARIA AI COLLETTORI
Con assemblaggio no 127544
Superamento
Superamento
#
005
MPN:
114983
GUARNIZIONE
da
£14,92
da
£14,92
#
006
MPN:
114984
DISTANZIATORE
da
£11,85
da
£11,85
#
007
MPN:
10331111
TASSELLO DI CENTRAGGIO
da
£22,58
da
£22,58
#
008
MPN:
13543521
PERNO
Superamento
Superamento
#
009
MPN:
11198074
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino
- e 4 altro. Fare clic per visualizzare i dettagli
#
010
MPN:
16100824
NOCE
da
£0,48
da
£0,48
Questa parte sostituisce il numero di parte 16100814
- e 1 altro. Fare clic per visualizzare i dettagli
#
011
MPN:
107982
TUBO DEL SERVO
da
£7,97
da
£7,97
Questa parte sostituisce il numero di parte 107041
- e 1 altro. Fare clic per visualizzare i dettagli
#
012
MPN:
13541124
PERNO
da
£12,54
da
£12,54
Questa parte sostituisce il numero di parte 13541121
#
013
MPN:
12601279
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 12601271
- e 2 altro. Fare clic per visualizzare i dettagli
#
014
MPN:
12574211
NOCE
da
£0,71
da
£0,71
#
015
MPN:
13541621
PERNO
Superamento
Superamento
#
016
MPN:
12601279
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 12601271
- e 2 altro. Fare clic per visualizzare i dettagli
#
017
MPN:
12574211
NOCE
da
£0,71
da
£0,71
#
018
MPN:
103870
NIPPLO PER SERVO ASPIRAZIONE - FRENO
da
£40,05
da
£40,05
Questa parte sostituisce il numero di parte 4082627
#
019
MPN:
113652
NIPPLO PER DEPRESSIONE SULLA STAZIONE DI ACCENSIONE CENTRALE
da
£2,90
da
£2,90
#
019
MPN:
127161
CORPO FARFALLATO COMPLETO
Non per la versione americana
Superamento
Superamento
#
020
MPN:
127163
CORPO FARFALLATO
Con l'assemblea n. 127161
Superamento
Superamento
#
020
MPN:
127899
CORPO FARFALLATO
Con assemblaggio no 127921
Superamento
Superamento
#
020
MPN:
127921
CORPO FARFALLATO COMPLETO
Superamento
Superamento
Questa parte sostituisce il numero di parte 127930
#
021
MPN:
135098
GUARNIZIONE
da
£4,20
da
£4,20
Questa parte sostituisce il numero di parte 115038
- e 1 altro. Fare clic per visualizzare i dettagli
#
022
MPN:
118006
FILTRO DELL'ARIA
da
£15,74
da
£15,74
#
023
MPN:
121736
PRESA D'ARIA
Non per la versione americana
da
£414,75
da
£414,75
#
024
MPN:
14305426
VITE
Superamento
Superamento
#
025
MPN:
114196
MORSETTO
da
£74,34
da
£74,34
#
026
MPN:
114019
MANICA
da
£45,36
da
£45,36
#
027
MPN:
10292390
CLIP DEL GIUBILEO
Superamento
Superamento
#
028
MPN:
11500021
PERNO
da
£9,50
da
£9,50
#
029
MPN:
118310
TUBO DA SUPPORTO FARFALLA
da
£288,77
da
£288,77
Questa parte sostituisce il numero di parte 114850
- e 1 altro. Fare clic per visualizzare i dettagli
#
030
MPN:
12174990
MORSETTO
Superamento
Superamento
#
031
MPN:
13000390
MORSETTO
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 12179590
- e 1 altro. Fare clic per visualizzare i dettagli
#
032
MPN:
128385
TUBO ASPIRAZIONE AL DIGIPLEX
#
033
MPN:
10301890
MORSETTO
Superamento
Superamento
#
034
MPN:
128016
UNIONE
Per la versione americana
da
£5,70
da
£5,70
#
035
MPN:
119465
NIPPLO PER BLOW-BY
Non per la versione americana
da
£10,74
da
£10,74
#
036
MPN:
128208
UNIONE
Non per la versione USA e SA
da
£8,14
da
£8,14
