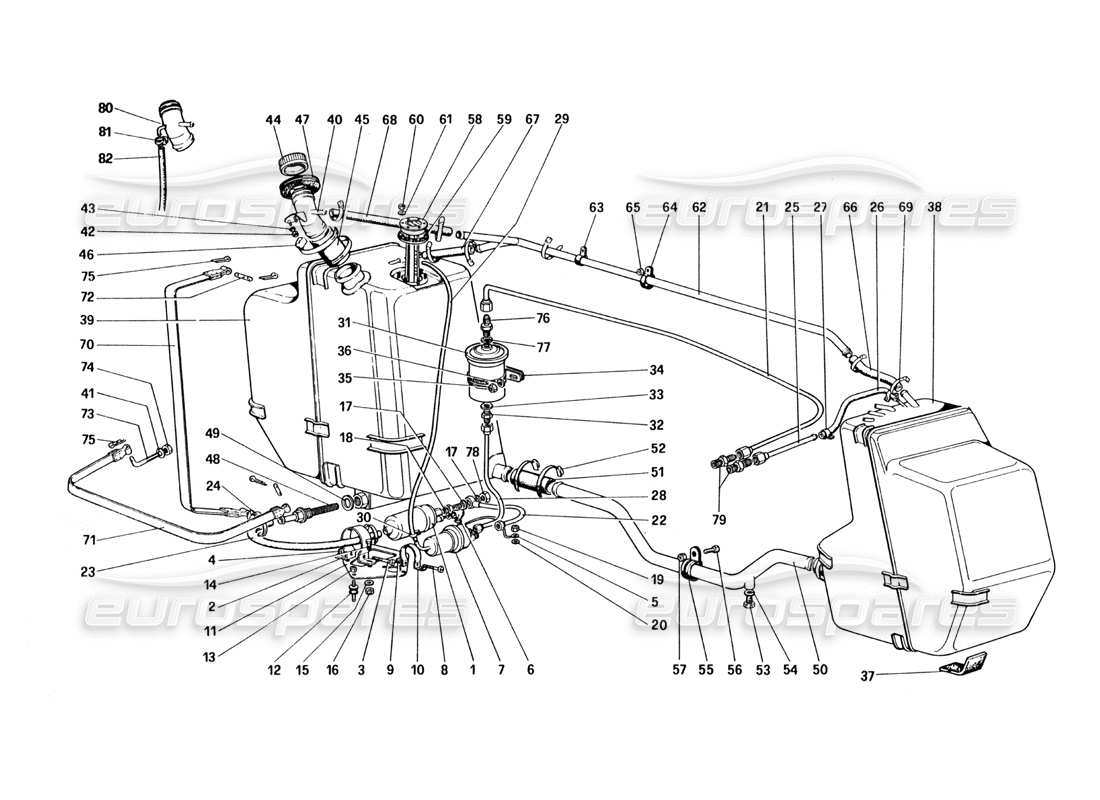

012 - Pompa carburante e tubi
Ferrari 328 (1985) Fuel Pump and Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 121727
POMPA DI BENZINA
da £174,44
da £174,44
Questa parte sostituisce il numero di parte 113976 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 113673
CINGHIA DELLA POMPA
Superamento
Superamento
# 003
MPN: 10377311
VITE
da £0,47
da £0,47
# 004
MPN: 14089311
NOCE
da £0,47
da £0,47
# 005
MPN: 115153
CAVO DI TERRA
da £4,74
da £4,74
# 006
MPN: 107003
STIVALI DI GOMMA
da £5,79
da £5,79
# 007
MPN: 113978
ACCUMULATORE
da £260,63
da £260,63
# 008
MPN: 10376111
VITE
da £0,47
da £0,47
# 009
MPN: 14019311
NOCE
# 010
MPN: 113674
CINGHIA
da £17,54
da £17,54
# 011
MPN: 115513
SUPPORTO PER POMPA E ACCUMULATORE
da £22,86
da £22,86
# 012
MPN: 102947
PAD
da £7,25
da £7,25
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 12574211
NOCE
da £0,71
da £0,71
# 014
MPN: 10902121
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 20146601
# 015
MPN: 10519421
Rondella
Superamento
Superamento
# 016
MPN: 12574211
NOCE
da £0,71
da £0,71
# 017
MPN: 11270160
GUARNIZIONE
da £1,02
da £1,02
# 018
MPN: 120098
CONTROLLO -VALVOLA
da £90,59
da £90,59
# 019
MPN: 14096211
NOCE
# 020
MPN: 10571570
Rondella
da £0,92
da £0,92
# 021
MPN: 110571
TUBO, FILTRO AL DISPOSITIVO DI DOSAGGIO
Fino al vagone n. 59619
# 021
MPN: 128477
TUBO, FILTRO AL DISPOSITIVO DI DOSAGGIO
Dall'auto n. 59621
da £178,50
da £178,50
# 022
MPN: 119305
TUBO, POMPA ALL'ACCUMULO
Superamento
Superamento
# 023
MPN: 119281
TUBO, FILTRO A POMPA
da £60,61
da £60,61
Questa parte sostituisce il numero di parte 115137
# 024
MPN: 12170590
CINGHIA
# 025
MPN: 115234
TUBO DI RITORNO
Fino al vagone n. 59619
Superamento
Superamento
Questa parte sostituisce il numero di parte 118580
# 025
MPN: 128479
TUBO DI RITORNO
Dall'auto n. 59621
da £37,69
da £37,69
# 026
MPN: 110767
TUBO
# 027
MPN: 13000190
CINGHIA
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12178990 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 119278
TUBO, ACCUMULATORE PER FILTRO
da £72,42
da £72,42
# 029
MPN: 115236
TUBO DI RITORNO
Per la versione SA e USA
Superamento
Superamento
# 030
MPN: 10175290
CINGHIA
Per la versione SA e USA
da £1,11
da £1,11
# 031
MPN: 117791
FILTRO DEL CARBURANTE
Per la versione americana
da £4,92
da £4,92
# 031
MPN: 178647
FILTRO DEL CARBURANTE
da £22,95
da £22,95
Questa parte sostituisce il numero di parte 115738
# 032
MPN: 109797
UNIONE
Non per la versione americana
da £19,68
da £19,68
# 032
MPN: 109889
UNIONE
Per la versione americana
da £68,13
da £68,13
# 033
MPN: 10280060
GUARNIZIONE
Per la versione americana
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 100501 - e 3 altro. Fare clic per visualizzare i dettagli
Alternativa (#139885) SET GUARNIZIONI MOTORE Genuine Ferrari Parte - Nuovo (Per ordinare)
Include guarnizioni della testata e anelli di lubrificazione
Include guarnizioni della testata e anelli di lubrificazione
# 033
MPN: 113010
GUARNIZIONE
Non per la versione americana
# 034
MPN: 115140
STAFFA PER FILTRO
Per la versione americana
da £10,37
da £10,37
# 034
MPN: 117791
STAFFA PER FILTRO
Per la versione americana
da £4,92
da £4,92
# 035
MPN: 12574521
NOCE
da £0,58
da £0,58
Questa parte sostituisce il numero di parte 12574511
# 036
MPN: 13550401
Rondella
da £0,71
da £0,71
# 037
MPN: 107889
DISTANZIATORE
da £9,47
da £9,47
Questa parte sostituisce il numero di parte 116566
# 038
MPN: 114605
SERBATOIO DX
Per gli Stati Uniti - Versione SA
da £939,75
da £939,75
# 038
MPN: 116605
SERBATOIO DX
Non per gli Stati Uniti - Versione SA
# 039
MPN: 119015
SERBATOIO SX
Per gli Stati Uniti - Versione SA
da £1.021,17
da £1.021,17
# 039
MPN: 121318
SERBATOIO SX
Non per la versione USA-SA
da £550,63
da £550,63
# 040
MPN: 113000
RIEMPIMENTO CARBURANTE
Per la versione SA-GTS
# 040
MPN: 113806
RIEMPIMENTO CARBURANTE
Per SA - Versione GTB

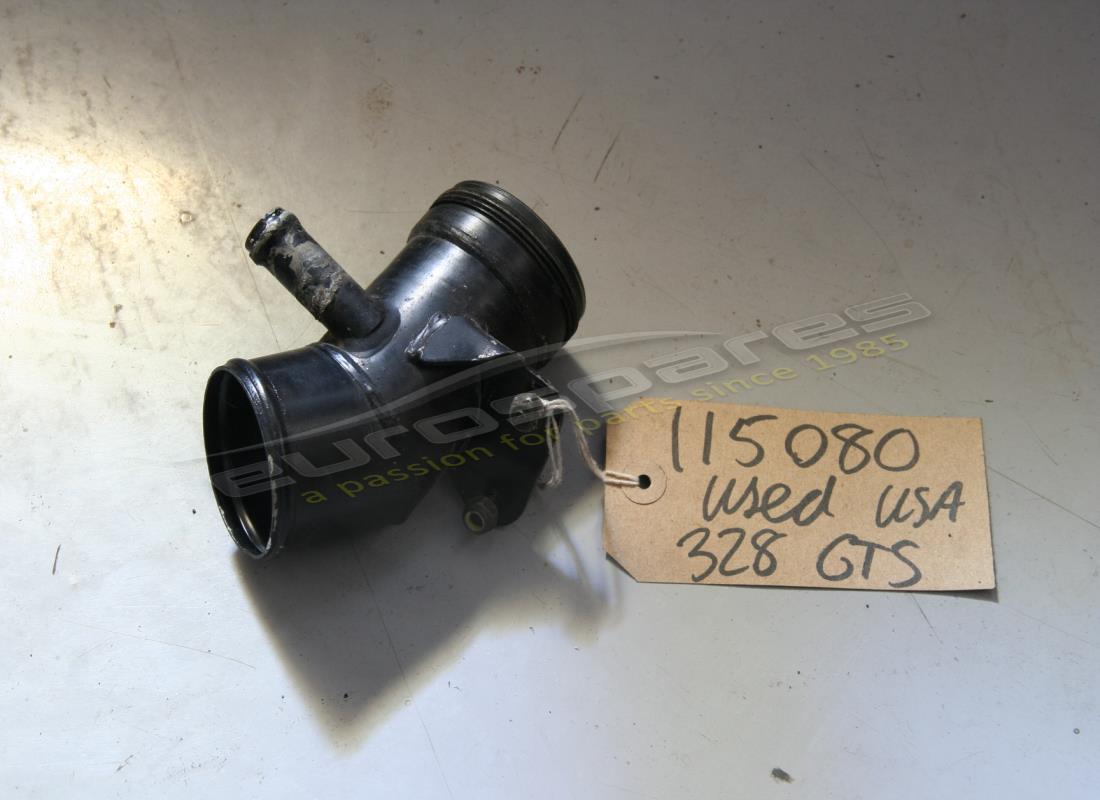

# 040
MPN: 115080
RIEMPIMENTO CARBURANTE
Per la versione americana
da £315,00
da £315,00
# 041
MPN: 13605711
DISTANZIATORE
Possibile raccordo
da £0,65
da £0,65
# 042
MPN: 12574211
NOCE
Per la versione americana
da £0,71
da £0,71
# 043
MPN: 12643701
Rondella
Per la versione americana
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 044
MPN: 113401
Tappo del serbatoio del carburante
da £66,22
da £66,22
Questa parte sostituisce il numero di parte 101453 - e 2 altro. Fare clic per visualizzare i dettagli
# 045
MPN: 114278
MANICA
Per la versione americana
da £61,46
da £61,46
# 045
MPN: 117618
MANICA
Non per la versione americana
da £35,63
da £35,63
Questa parte sostituisce il numero di parte 114282 - e 3 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 12174790
CINGHIA
da £1,62
da £1,62
Questa parte sostituisce il numero di parte 50188200
# 047
MPN: 101465
GUARNIZIONE
da £49,35
da £49,35
Questa parte sostituisce il numero di parte 241-20-600-00 - e 7 altro. Fare clic per visualizzare i dettagli
# 048
MPN: 136595
filtro
da £86,72
da £86,72
Questa parte sostituisce il numero di parte 116870
# 049
MPN: 117884
GUARNIZIONE
da £20,40
da £20,40
# 050
MPN: 115482
TUBO, COLLEGAMENTO SERBATOI
da £206,06
da £206,06
# 051
MPN: 114277
MANICA
da £31,14
da £31,14
Questa parte sostituisce il numero di parte 101468 - e 3 altro. Fare clic per visualizzare i dettagli
# 052
MPN: 12173990
CINGHIA
Superamento
Superamento
# 053
MPN: 10300771
TAPPO DI SCARICO CARBURANTE
da £0,58
da £0,58
# 054
MPN: 10278650
GUARNIZIONE
da £0,47
da £0,47
# 055
MPN: 106195
STAFFA A CLIP
da £17,63
da £17,63
# 056
MPN: 10902121
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 20146601
# 057
MPN: 12574211
NOCE
da £0,71
da £0,71
# 058
MPN: 108644
UNITÀ SENSORE SERBATOIO CARBURANTE OEM
Superamento
Superamento
# 058
MPN: MC3701/100
SENSORE LIVELLO CARBURANTE (UNIVERSALE)
da £83,95
da £83,95
Questa parte sostituisce il numero di parte 108644 - e 1 altro. Fare clic per visualizzare i dettagli
# 059
MPN: 101462
GUARNIZIONE
da £13,92
da £13,92
Questa parte sostituisce il numero di parte 820925 - e 1 altro. Fare clic per visualizzare i dettagli
# 060
MPN: 10794011
NOCE
da £0,29
da £0,29
# 061
MPN: 127492
Rondella
da £0,92
da £0,92
Questa parte sostituisce il numero di parte 106848
# 062
MPN: 108521
tubo flessibile
da £105,88
da £105,88
# 063
MPN: 10450490
CINGHIA
da £0,54
da £0,54
# 064
MPN: 10441790
CINGHIA
da £0,53
da £0,53
# 065
MPN: 12574211
NOCE
da £0,71
da £0,71
# 066
MPN: 109353
TUBO CARBURANTE
Superamento
Superamento
Questa parte sostituisce il numero di parte 107330
# 066
MPN: 114917
TUBO
Per la versione americana
Superamento
Superamento
# 067
MPN: 116777
TUBO
Per la versione americana
da £31,29
da £31,29
Questa parte sostituisce il numero di parte 114916 - e 1 altro. Fare clic per visualizzare i dettagli
# 068
MPN: 109354
TUBO CARBURANTE
Superamento
Superamento
# 069
MPN: 13000390
CINGHIA
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 070
MPN: 110317
CINGHIA SERBATOIO LHD
da £101,74
da £101,74
Questa parte sostituisce il numero di parte 50400001 - e 3 altro. Fare clic per visualizzare i dettagli
# 071
MPN: 110937
FASCIA TRASVERSALE PER SERBATOI
Per la versione americana
da £49,51
da £49,51
Questa parte sostituisce il numero di parte 60240900
# 072
MPN: 103447
SPILLO
da £12,86
da £12,86
# 073
MPN: 213177
TIRANTE
Superamento
Superamento
# 074
MPN: 104030
DADO AUTOBLOCCANTE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 16104125
# 075
MPN: 10796440
COPPIGLIA
da £18,35
da £18,35
Questa parte sostituisce il numero di parte 10796401 - e 1 altro. Fare clic per visualizzare i dettagli
# 076
MPN: 109797
UNIONE
Per il tubo n. 116571 - Per la versione USA
da £19,68
da £19,68
# 076
MPN: 125216
UNIONE
Per il tubo n. 128477 - Versione non USA
da £10,60
da £10,60
# 076
MPN: 127756
UNIONE
Per il tubo n. 128477 - Per la versione USA
da £33,96
da £33,96
# 077
MPN: 10298460
GUARNIZIONE
Per il sindacato no 127756
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 93353
Alternativa (#139885) SET GUARNIZIONI MOTORE Genuine Ferrari Parte - Nuovo (Per ordinare)
Include guarnizioni della testata e anelli di lubrificazione
Include guarnizioni della testata e anelli di lubrificazione
# 077
MPN: 11270160
GUARNIZIONE
Per il sindacato no 109797
da £1,02
da £1,02
# 078
MPN: 10183217
TAPPO
Superamento
Superamento
# 079
MPN: 125215
UNIONE-
Per il tubo n. 128477-128479
da £20,42
da £20,42
# 080
MPN: 109321
RIEMPIMENTO CARBURANTE
Non per gli Stati Uniti - Versione SA
da £164,28
da £164,28
# 081
MPN: 101296
CINGHIA
Non per SA - Versione USA
# 082
MPN: 106666
TUBO DI TROPPO PIENO
da £2,06
da £2,06
-part-diagram-013.webp "FERRARI 328 (1985) LINEE DISTRIBUTORI DI CARBURANTE (NON PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 328 (1985) LINEE DISTRIBUTORI CARBURANTE (PER VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 328 (1985) ASPIRAZIONE ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 328 (1985) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 328 (1985) SISTEMA DI SCARICO (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 328 (1985) SISTEMA DI SCARICO (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 328 (1985) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 328 (1985) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 328 (1985) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 328 (1985) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 328 (1985) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 328 (1985) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 328 (1985) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 328 (1985) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 328 (1985) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 328 (1985) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 328 (1985) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 328 (1985) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 328 (1985) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 328 (1985) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 328 (1985) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 328 (1985) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 328 (1985) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 328 (1985) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 328 (1985) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 328 (1985) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 328 (1985) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 328 (1985) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 328 (1985) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 328 (1985) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 328 (1985) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 328 (1985) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA (NON PER LA VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 328 (1985) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA (PER LA VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 328 (1985) KIT DI ATTREZZI E COPERTURA PER AUTO DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 328 (1985) COMANDO ACCELERATORE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 328 (1985) COMANDO FRIZIONE A PEDALIERA (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 328 (1985) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 328 (1985) SCOCCA - ELEMENTI ESTERNI (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 328 (1985) SCOCCA - ELEMENTI ESTERNI (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 328 (1985) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 328 (1985) SCOCCA - ELEMENTI INTERNI (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 328 (1985) SCOCCA - ELEMENTI INTERNI (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 328 (1985) ISOLAMENTO VANO PASSEGGERI E BAGAGLI (NON PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 328 (1985) ISOLAMENTO VANO PASSEGGERI E BAGAGLIAIO (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 328 (1985) COPERCHIO DEL VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 328 (1985) COPERTURA COFANO POSTERIORE E VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 328 (1985) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 328 (1985) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 328 (1985) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 328 (1985) TUNNEL E TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 328 (1985) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 328 (1985) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 328 (1985) IMPIANTO ELETTRICO - CAVI, FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 328 (1985) LUCI ESTERNE E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 328 (1985) DISPOSITIVO SOLLEVAMENTO LUCI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 328 (1985) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 328 (1985) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 328 (1985) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-a.webp "FERRARI 328 (1985) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 328 (1985) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 328 (1985) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 328 (1985) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 328 (1985) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 328 (1985) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 328 (1985) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 328 (1985) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 328 (1985) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 328 (1985) INIEZIONE D'ARIA (PER LA VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 328 (1985) INIEZIONE D'ARIA (PER VERSIONE CH) DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 328 (1985) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (PER VERSIONE USA E SA) DIAGRAMMA DELLE PARTI")
