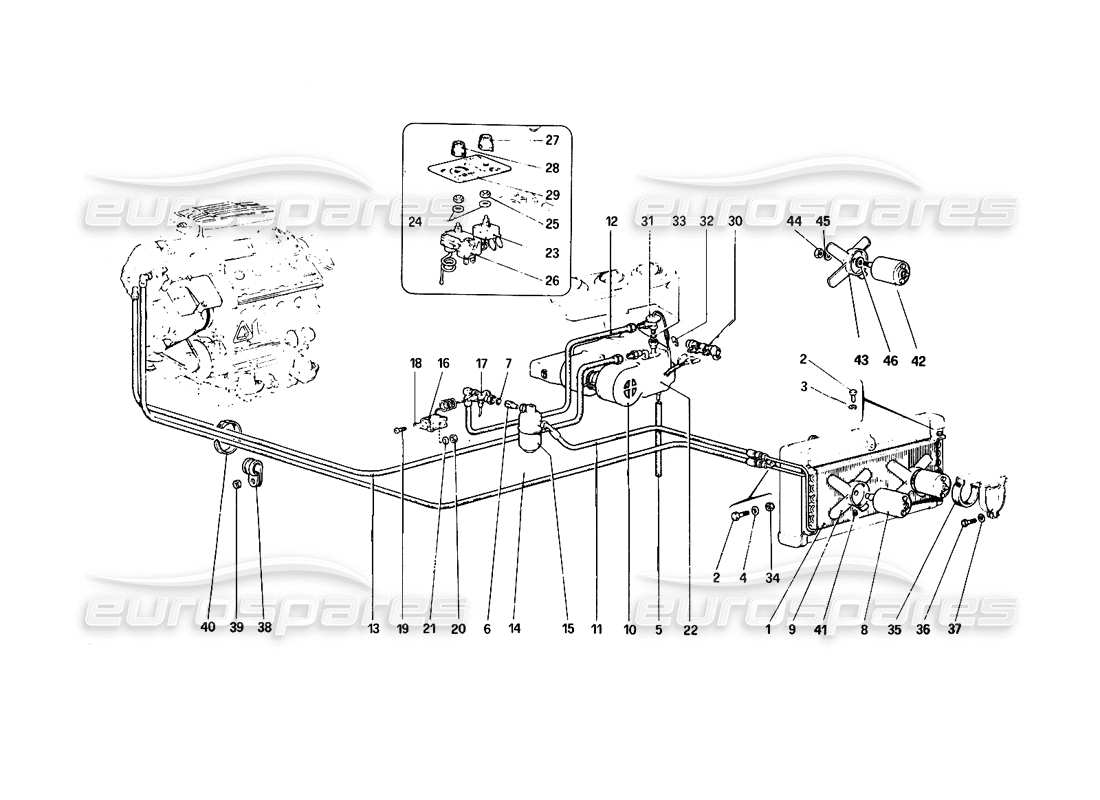

040 - Sistema di aria condizionata
Ferrari 308 Quattrovalvole (1985) Air Conditioning System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 106697
CONDENSATORE
Superamento
Superamento
Questa parte sostituisce il numero di parte 108069
# 002
MPN: 10902121
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 20146601
# 003
MPN: 10516477
Rondella
Superamento
Superamento
# 004
MPN: 12643724
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 106710
TUBO SCARICO CONDENSA
da £28,33
da £28,33
Questa parte sostituisce il numero di parte 40166506
# 006
MPN: 107402
RACCORDO PER RICEVITORE/ESSICCATORE
da £30,96
da £30,96
# 007
MPN: 103039
ANELLO DI TENUTA
(quantità minima dell'ordine = 10)
da £1,62
da £1,62
Questa parte sostituisce il numero di parte 95860041

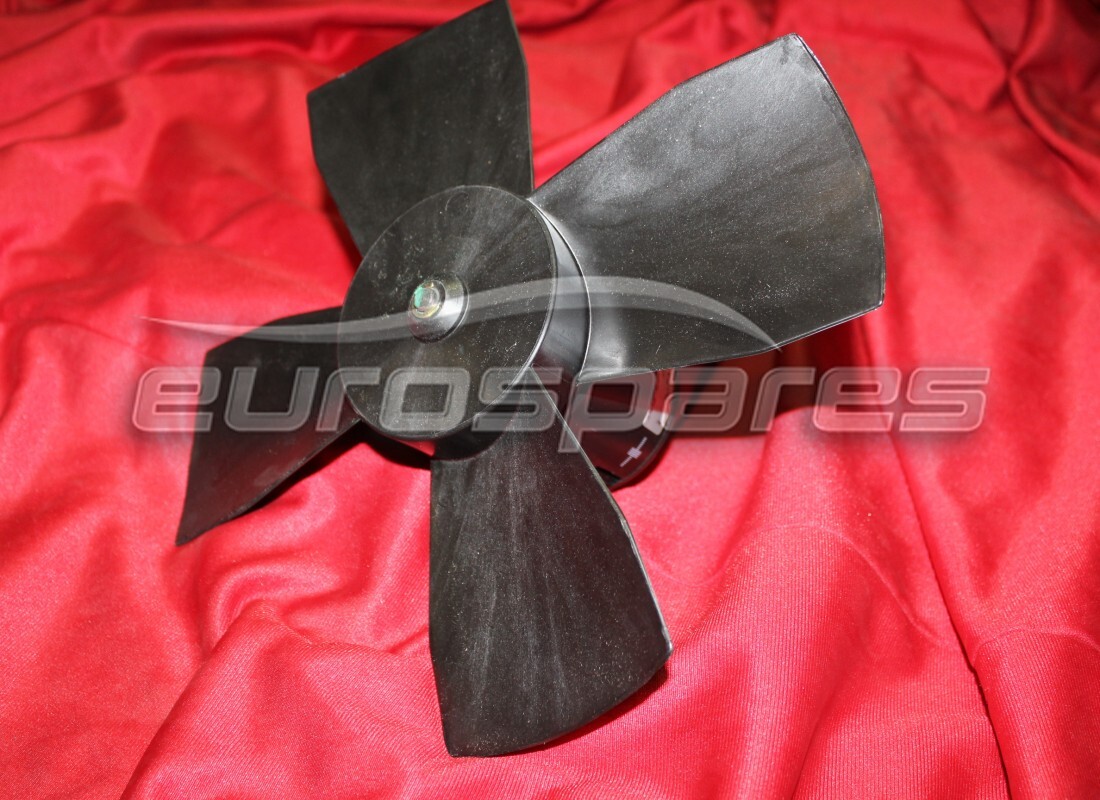

# 008
MPN: 109826/a
Motore ventola + pale complete
da £105,00
da £105,00
# 008
MPN: 119447
Motore e pala del ventilatore
da £212,12
da £212,12
Questa parte sostituisce il codice articolo 107175 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 122957
4 VENTOLA A LAME
In alternativa n. 119488
da £47,85
da £47,85
# 010
MPN: 109039
GRUPPO VENTILATORE
da £1.577,27
da £1.577,27
# 011
MPN: 109322
TUBO F 3/8, DA CONDENSATORE A RICEVITORE/ESSICCATORE
Per GD utilizzare il n. 112117
da £83,61
da £83,61
Questa parte sostituisce il numero di parte 116725
# 012
MPN: 109867
TUBO F 3/8, DA CONDENSATORE A EVAPORATORE
Per GD utilizzare il n. 112118
da £34,87
da £34,87
Questa parte sostituisce il numero di parte 116726 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 109868
TUBO F 5/8, DA EVAPORATORE A COMPRESSORE
Per GS fino a
Superamento
Superamento
Questa parte sostituisce il numero di parte 60724800
# 013
MPN: 110964
TUBO F 5/8, DA EVAPORATORE A COMPRESSORE
Al telaio n.
da £75,81
da £75,81
Questa parte sostituisce il numero di parte 118016 - e 3 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 121119
TUBO F 5/8 DA EVAPORATORE A COMPRESSORE
Per GD fino a
da £117,60
da £117,60
# 014
MPN: 110367
TUBO F 1/2, DA COMPRESSORE A CONDENSATORE
da £224,75
da £224,75
Questa parte sostituisce il numero di parte 116727 - e 1 altro. Fare clic per visualizzare i dettagli
# 015
MPN: 106647
FILTRO AC
da £102,82
da £102,82
# 015
MPN: 106647
RICEVITORE/ESSICCATORE
(adattatore richiesto)
da £102,82
da £102,82
# 016
MPN: 107213
MASSIMO PRESSOSTATO
# 017
MPN: 106646
RACCORDO PER PRESSOSTATO
da £500,00
da £500,00
# 018
MPN: 106498
SUPPORTO PER PRESSOSTATO
da £11,04
da £11,04
# 019
MPN: 110105
VITE
da £0,62
da £0,62
# 020
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896210
# 021
MPN: 12601278
Rondella
# 022
MPN: 109818
UNITÀ EVAPORATORE COMPLETA
Con l'assemblea n. 6C183605
da £630,00
da £630,00
# 022
MPN: 112121
UNITÀ EVAPORATORE COMPLETA
Con l'assemblea n. 60361003
da £0,47
da £0,47
# 022
MPN: 60183605
GRUPPO AC CON TRASPORTATORE
Per il G.S
da £1.456,62
da £1.456,62
Questa parte sostituisce il codice articolo 109818 che abbiamo in magazzino
# 022
MPN: 60361003
GRUPPO AC CON TRASPORTATORE
Per G.D
da £1.489,94
da £1.489,94
Questa parte sostituisce il numero di parte 112120
# 023
MPN: 101990
INTERRUTTORE
da £118,75
da £118,75
Questa parte sostituisce il numero di parte 105913 - e 5 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 107144
Rondella
da £13,37
da £13,37
# 025
MPN: 105911
NOCE
da £3,31
da £3,31
Questa parte sostituisce il numero di parte 320418
# 026
MPN: 109819
TERMOSTATO, TARATO
da £163,13
da £163,13
# 027
MPN: 60928200
MANOPOLA DELLA VELOCITÀ DELLA VENTOLA
da £40,00
da £40,00
Questa parte sostituisce il numero di parte 105908 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 60928300
MANOPOLA PER TERMOSTATO
da £164,10
da £164,10
Questa parte sostituisce il numero di parte 105907
# 029
MPN: 109820
PIASTRA INDICE COMANDI
da £52,45
da £52,45
# 030
MPN: 107142
RESISTENZA FAR SWITCH
da £274,07
da £274,07
Questa parte sostituisce il numero di parte 320391
# 031
MPN: 60929600
VALVOLA ESPANSIONE
da £240,29
da £240,29
Questa parte sostituisce il numero di parte 106644 - e 1 altro. Fare clic per visualizzare i dettagli
# 032
MPN: 105905
CINGHIA PER LAMPADINA
da £21,28
da £21,28
# 033
MPN: 107216
O ANELLO PER VALVOLA
da £3,76
da £3,76
Questa parte sostituisce il numero di parte 109255
# 034
MPN: 102948
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12574211 - e 4 altro. Fare clic per visualizzare i dettagli
# 035
MPN: 111872
GUARNIZIONE PER MOTORE
da £6,72
da £6,72
# 036
MPN: 112012
VITE
da £0,47
da £0,47
# 037
MPN: 127494
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516470 - e 4 altro. Fare clic per visualizzare i dettagli
# 038
MPN: 10441990
MORSETTO
Fascetta per tubi n. 110367
da £0,47
da £0,47
# 039
MPN: 102948
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12574211 - e 4 altro. Fare clic per visualizzare i dettagli
# 040
MPN: 103755
MORSETTO
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 680994
# 041
MPN: 13709610
TASSELLO
Per 4 - ventilatore a pale n. 122957
# 041
MPN: 13804531
TASSELLO
Per 4 - ventilatore a pale n. 119428
da £1,06
da £1,06
# 042
MPN: 107430
STAFFA SUPPORTO MOTORE VENTOLA
da £68,25
da £68,25
Questa parte sostituisce il numero di parte 111871 - e 5 altro. Fare clic per visualizzare i dettagli
# 042
MPN: 109826
MOTORE DELLA VENTOLA
da £106,89
da £106,89
Questa parte sostituisce il numero di parte 102029 - e 4 altro. Fare clic per visualizzare i dettagli
# 043
MPN: 109147
4 - VENTOLA A LAME
Per il motore del ventilatore n. 109825
# 044
MPN: 109481
NOCE
Per il motore del ventilatore n. 109826
da £0,47
da £0,47
# 045
MPN: 109483
Rondella
Per il motore del ventilatore n. 109826
da £0,92
da £0,92
# 046
MPN: 109482
Rondella
Per il motore del ventilatore n. 109826
da £5,18
da £5,18
-part-diagram-041.webp "FERRARI 308 QUATTROVALVOLE (1985) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 308 QUATTROVALVOLE (1985) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 308 QUATTROVALVOLE (1985) COMANDO ACCELERATORE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 308 QUATTROVALVOLE (1985) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 308 QUATTROVALVOLE (1985) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 308 QUATTROVALVOLE (1985) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 308 QUATTROVALVOLE (1985) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 308 QUATTROVALVOLE (1985) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 308 QUATTROVALVOLE (1985) ISOLAMENTO VANO PASSEGGERI E BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 308 QUATTROVALVOLE (1985) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 308 QUATTROVALVOLE (1985) COPERTURA COFANO POSTERIORE E VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 308 QUATTROVALVOLE (1985) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 308 QUATTROVALVOLE (1985) PARAURTI, MODANATURE E LUCI ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 308 QUATTROVALVOLE (1985) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 308 QUATTROVALVOLE (1985) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 308 QUATTROVALVOLE (1985) TUNNEL E TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 308 QUATTROVALVOLE (1985) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 308 QUATTROVALVOLE (1985) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 308 QUATTROVALVOLE (1985) IMPIANTO ELETTRICO - CAVI, FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 308 QUATTROVALVOLE (1985) DISPOSITIVO SOLLEVAMENTO LUCI E FARI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 308 QUATTROVALVOLE (1985) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 308 QUATTROVALVOLE (1985) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 308 QUATTROVALVOLE (1985) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 308 QUATTROVALVOLE (1985) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 308 QUATTROVALVOLE (1985) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 308 QUATTROVALVOLE (1985) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 308 QUATTROVALVOLE (1985) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 308 QUATTROVALVOLE (1985) POMPA CARBURANTE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DI INIEZIONE DEL CARBURANTE - DISTRIBUTORI DI CARBURANTE, LINEE DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 308 QUATTROVALVOLE (1985) ASPIRAZIONE ARIA E COLLETTORI DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 308 QUATTROVALVOLE (1985) ALLOGGIAMENTO E COLLEGAMENTO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 308 QUATTROVALVOLE (1985) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 308 QUATTROVALVOLE (1985) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 308 QUATTROVALVOLE (1985) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 308 QUATTROVALVOLE (1985) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 308 QUATTROVALVOLE (1985) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 308 QUATTROVALVOLE (1985) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 308 QUATTROVALVOLE (1985) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 308 QUATTROVALVOLE (1985) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 308 QUATTROVALVOLE (1985) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 308 QUATTROVALVOLE (1985) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 308 QUATTROVALVOLE (1985) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 308 QUATTROVALVOLE (1985) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 308 QUATTROVALVOLE (1985) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 308 QUATTROVALVOLE (1985) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 308 QUATTROVALVOLE (1985) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 308 QUATTROVALVOLE (1985) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 308 QUATTROVALVOLE (1985) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 308 QUATTROVALVOLE (1985) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 308 QUATTROVALVOLE (1985) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 308 QUATTROVALVOLE (1985) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 308 QUATTROVALVOLE (1985) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 308 QUATTROVALVOLE (1985) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DI GENERAZIONE ELETTRICA (MOTORE CON CINGHIA SINGOLA) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 308 QUATTROVALVOLE (1985) SISTEMA DI GENERAZIONE ELETTRICA (MOTORE CON 2 CINGHIE INDIVIDUALI) DIAGRAMMA DELLE PARTI")
