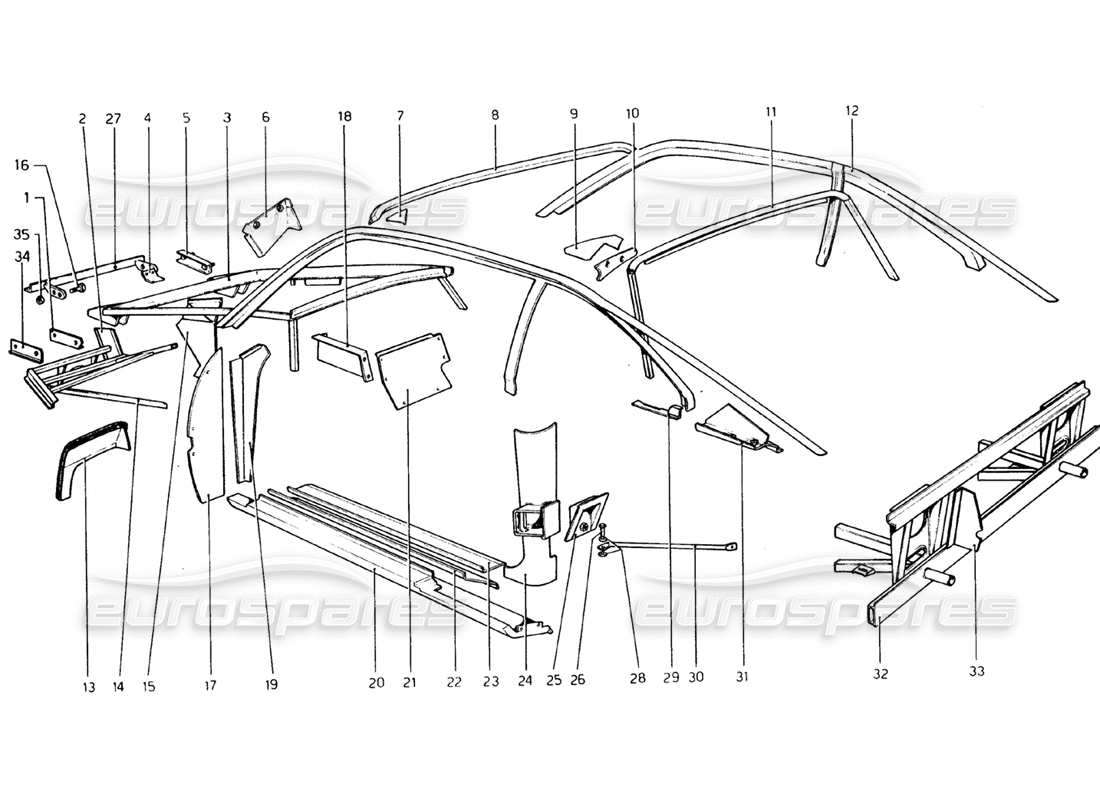

104 - Scocca - Elementi interni
Ferrari 308 GTB (1976) Body Shell - Inner Elements Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 60098209
STAFFA/SUPPORTO
Vale fino ala 250
Superamento
Superamento
# 001
MPN: 60098308
STAFFA/SUPPORTO
Vale fino alla 250
da £21,92
da £21,92
# 001
MPN: 60238201
STAFFA/SUPPORTO
Vale dalla 251 in poi
da £23,16
da £23,16
Questa parte sostituisce il numero di parte 60098209 - e 2 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 60238300
STAFFA/SUPPORTO
Vale dalla 251 in poi
Superamento
Superamento
# 002
MPN: 60104205
ALETTA CONVOGLIATRICE ARIA DX.
da £37,47
da £37,47
# 002
MPN: 60104304
ALETTA CONVOGLIATRICE ARIA SX.
da £41,32
da £41,32
# 003
MPN: 60061801
Telaietto anteriore
da £426,43
da £426,43
# 004
MPN: 60065000
ST.JFFETTA PER TROMBE
da £18,95
da £18,95
# 005
MPN: 40111604
SUPPORTO
Superamento
Superamento
# 006
MPN: 60084308
SUPPORTO
da £37,71
da £37,71
# 007
MPN: 60119203
RINFORZO ANT. PADIGLIONE DX.
Superamento
Superamento
# 007
MPN: 60119302
RINFORZO ANT. PADIGLIONE SX.
Superamento
Superamento
# 008
MPN: 60085701
CENTINA ANT. SOSTEGNO PADIGLIONE
da £73,66
da £73,66
# 009
MPN: 60119005
RINFORZO POST. PADIGLIONE DX.
da £9,42
da £9,42
Questa parte sostituisce il numero di parte 60222700
# 009
MPN: 60119104
RINFORZO POST. PADIGLIONE SX.
da £9,42
da £9,42
Questa parte sostituisce il numero di parte 60222809
# 010
MPN: 60016607
STAFFA/SUPPORTO
da £9,23
da £9,23
# 010
MPN: 60016706
STAFFA/SUPPORTO
da £9,23
da £9,23
# 011
MPN: 60231404
CENTINA POST, SOSTEGNO PADIGLIONE
da £102,60
da £102,60
Questa parte sostituisce il numero di parte 60016409
# 012
MPN: 60060308
LONGHERINA DX.
da £252,74
da £252,74
# 012
MPN: 60060407
LONGHERINA SX.
da £344,52
da £344,52
# 013
MPN: 60150000
PARATIA DX.
da £25,77
da £25,77
# 013
MPN: 60150109
PARATIA SX.
da £25,77
da £25,77
# 014
MPN: 60063609
TELAIETTO ANT. LATERALE DX.
da £146,77
da £146,77
Questa parte sostituisce il numero di parte 60349800
# 014
MPN: 60063708
TELAIETTO ANT. LATERALE SX.
Questa parte sostituisce il numero di parte 60349909
# 015
MPN: 60104106
PARATIA LATERALE RADIATORE SX.
da £32,94
da £32,94
# 015
MPN: 60171907
PARATIA LATERALE RADIATORE DX.
da £50,73
da £50,73
Questa parte sostituisce il numero di parte 60103801 - e 1 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 10977711
BULLONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10977721
# 017
MPN: 60089000
MONTANTE CERNIERA PORTA DX.
da £35,91
da £35,91
# 017
MPN: 60089109
MONTANTE CERNIERA PORTA SX.
da £35,91
da £35,91
# 018
MPN: 60106903
STAFFA/SUPPORTO
da £19,22
da £19,22
# 019
MPN: 60052404
RIPORTO MONTANTE DX.
da £46,27
da £46,27
# 019
MPN: 60052503
RIPORTO MONTANTE SX.
# 020
MPN: 60003803
RIVESTIM. ESTERNO SOTTOPORTA DX.
da £401,52
da £401,52
# 020
MPN: 60003902
RIVESTIM. ESTERNO SOTTOPORTA SX.
da £402,05
da £402,05
# 020
MPN: 60031200
COMPLESSIVO RIVESTIM. SOTTOPORTADX
Superamento
Superamento
# 020
MPN: 60031304
COMPLESSIVO RIVESTIM. SOTTOPORTA SX
da £337,90
da £337,90
Questa parte sostituisce il numero di parte 60031300 - e 1 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 60107109
PASSO PARATIA APPOGGIAPIEDI.
da £48,73
da £48,73
# 022
MPN: 60004009
NERVATURA INTERNA BRANCARDO
# 023
MPN: 60004207
RIVESTIMENTO INTERNO SOTTOPORTA
# 024
MPN: 60085008
FIANCHETTO LATERALE DX.
da £125,61
da £125,61
# 024
MPN: 60085107
FIANCHETTO LATERALE SX.
da £131,89
da £131,89
# 025
MPN: 60041605
SUPPORTO
da £24,05
da £24,05
Questa parte sostituisce il numero di parte 60041704
# 025
MPN: 60041704
SUPPORTO
Superamento
Superamento
# 026
MPN: 10902311
VITE
Superamento
Superamento
# 027
MPN: 60163805
TRAVERSA SMONTABILE TELAIO
da £80,51
da £80,51
# 028
MPN: 12643724
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 60150208
SCONTRINO SPORTELLO BENZINA
da £75,75
da £75,75
# 030
MPN: 60150505
DISTANZIALE PARAFANGO DX.
da £18,46
da £18,46
# 030
MPN: 60150604
PARAFANGO DISTANZIALE SX.
da £16,79
da £16,79
# 031
MPN: 60060100
DISTANZIALE PARAFANGO POST. DX.
da £45,48
da £45,48
# 031
MPN: 60060209
PARAFANGO DISTANZIALE POST. SX.
da £45,48
da £45,48
# 032
MPN: 60056702
TELAIETTO POSTERIORE
Superamento
Superamento
# 033
MPN: 60151008
PARATIA LATERALE FANALE POST. DX.
da £10,05
da £10,05
# 033
MPN: 60151107
PARATIA LATERALE FANALE POST. SX.
da £11,86
da £11,86
# 034
MPN: 60097201
STAFFA/SUPPORTO
Vale fino alla 250 Vale fino alla 250
# 034
MPN: 60097300
STAFFA/SUPPORTO
# 034
MPN: 60237906
STAFFA/SUPPORTO
Vale dalla 251 in poi
da £23,55
da £23,55
-part-diagram-105.webp "FERRARI 308 GTB (1976) ISOLAMENTO VANO PASSEGGERI E BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 308 GTB (1976) TAVOLO CON COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 308 GTB (1976) COPERTURA COFANO POSTERIORE E VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 308 GTB (1976) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 308 GTB (1976) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 308 GTB (1976) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 308 GTB (1976) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 308 GTB (1976) TUNNEL E TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 308 GTB (1976) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 308 GTB (1976) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 308 GTB (1976) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 308 GTB (1976) CORPO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 308 GTB (1976) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 308 GTB (1976) DISPOSITIVO SOLLEVAMENTO FARI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 308 GTB (1976) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 308 GTB (1976) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 308 GTB (1976) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-152.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI ESTERNI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-153.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-154.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-155.webp "FERRARI 308 GTB (1976) COIBENTAZIONE VANO PASSEGGERI E BAGAGLIAIO (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-156.webp "FERRARI 308 GTB (1976) COPERCHIO VANO ANTERIORE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-157.webp "FERRARI 308 GTB (1976) COPERTURA COFANO POSTERIORE E VANO BAGAGLI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-158.webp "FERRARI 308 GTB (1976) PORTE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-159.webp "FERRARI 308 GTB (1976) PARAURTI E MODANATURE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-160.webp "FERRARI 308 GTB (1976) OCCHIALI (VALIDI PER VERSIONI CON GUIDA A DESTRA - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-161.webp "FERRARI 308 GTB (1976) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-162.webp "FERRARI 308 GTB (1976) TUNNEL E TETTO (VALIDO PER VERSIONI CON GUIDA A DESTRA - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-163.webp "FERRARI 308 GTB (1976) QUADRO STRUMENTI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-164.webp "FERRARI 308 GTB (1976) MOQUETTE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-165.webp "FERRARI 308 GTB (1976) STRUMENTI E ACCESSORI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-166.webp "FERRARI 308 GTB (1976) IMPIANTO ELETTRICO CARROZZERIA (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-167.webp "FERRARI 308 GTB (1976) FUSIBILI E RELÈ (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-168.webp "FERRARI 308 GTB (1976) DISPOSITIVO SOLLEVAMENTO FARI (VALE PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-169.webp "FERRARI 308 GTB (1976) LUCI (VALIDE PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-170.webp "FERRARI 308 GTB (1976) TERGICRISTALLO, RONDELLA E CLACSON (VALIDO PER VERSIONI CON GUIDA A DESTRA - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-171.webp "FERRARI 308 GTB (1976) SISTEMA DI RISCALDAMENTO (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 308 GTB (1976) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 308 GTB (1976) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 308 GTB (1976) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 308 GTB (1976) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 308 GTB (1976) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 308 GTB (1976) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 308 GTB (1976) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 308 GTB (1976) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 308 GTB (1976) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 308 GTB (1976) CARBURATORI E FILTRO DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 308 GTB (1976) CARBURATORI (WEBER 40 DCNF 57 - 58 - 59 - 60) DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 308 GTB (1976) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 308 GTB (1976) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 308 GTB (1976) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 308 GTB (1976) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 308 GTB (1976) FILTRO OLIO E POMPE DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 308 GTB (1976) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 308 GTB (1976) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 308 GTB (1976) CONTROLLO FUNZIONAMENTO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 308 GTB (1976) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 308 GTB (1976) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 308 GTB (1976) CAMBIO - SCATOLA DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 308 GTB (1976) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 308 GTB (1976) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 308 GTB (1976) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 308 GTB (1976) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 308 GTB (1976) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 308 GTB (1976) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 308 GTB (1976) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 308 GTB (1976) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 308 GTB (1976) CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 308 GTB (1976) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 308 GTB (1976) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 308 GTB (1976) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 308 GTB (1976) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 308 GTB (1976) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 308 GTB (1976) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 308 GTB (1976) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 308 GTB (1976) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 308 GTB (1976) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 308 GTB (1976) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 308 GTB (1976) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 308 GTB (1976) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 308 GTB (1976) COMANDO ACCELERATORE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 308 GTB (1976) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 308 GTB (1976) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
