041 - Sistema di aria condizionata

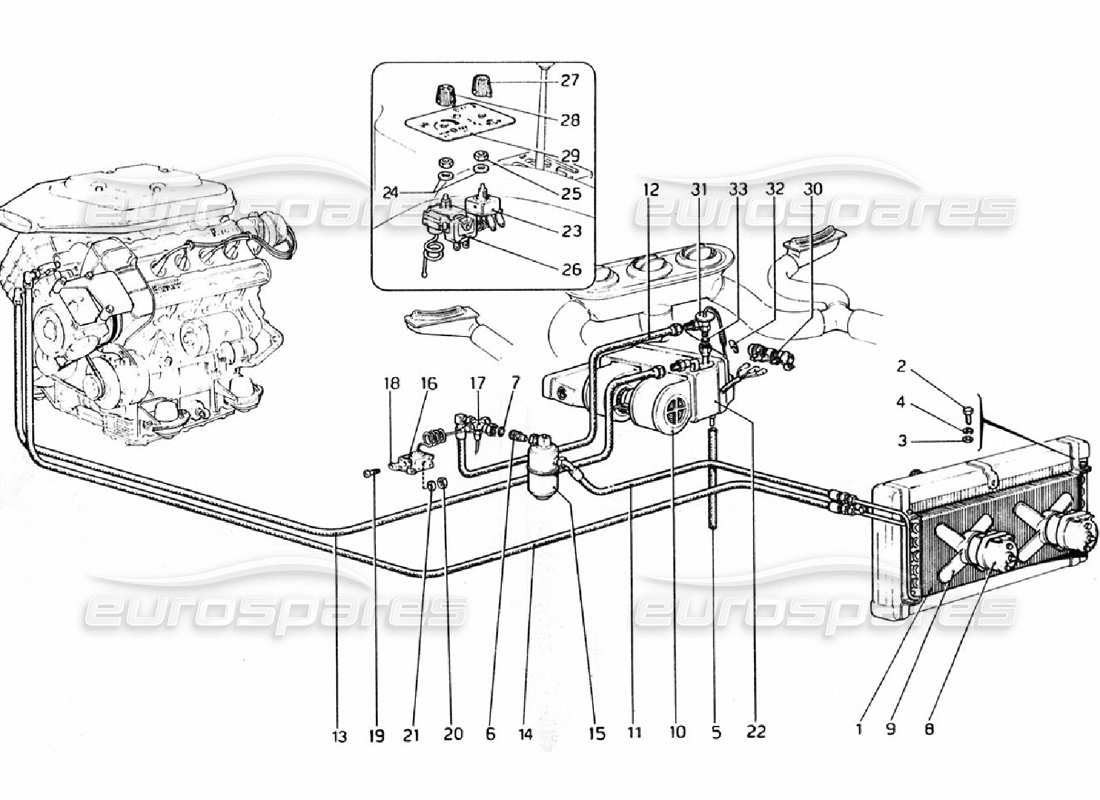

Ferrari 308 GTB (1976) Air Conditioning System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 108069
CONDENSATORE
Superamento
Superamento
# 002
MPN: 10902121
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 20146601
# 003
MPN: 12643724
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 106850
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516473 - e 1 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 106710
TUBO SCARICO CONDENSA
da £28,33
da £28,33
Questa parte sostituisce il numero di parte 40166506
# 006
MPN: 107402
UNIONE
da £30,96
da £30,96
# 007
MPN: 103039
ANELLO DI TENUTA
(quantità minima dell'ordine = 10)
da £0,85
da £0,85
Questa parte sostituisce il numero di parte 95860041
# 008
MPN: 107430
STAFFA SUPPORTO MOTORE VENTOLA
da £68,25
da £68,25
Questa parte sostituisce il numero di parte 111871 - e 5 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 109826
MOTORE DELLA VENTOLA
da £106,89
da £106,89
Questa parte sostituisce il numero di parte 102029 - e 4 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 109826/a
MOTORE VENTOLA + GRUPPO LAMA
da £105,00
da £105,00
# 009
MPN: 107175/a
MOTORE E PALA DEL VENTILATORE
da £145,00
da £145,00
# 010
MPN: 109039
GRUPPO VENTILATORE
Vale per GD
da £1.577,27
da £1.577,27
# 010
MPN: 109039
GRUPPO VENTILATORE
Vale dal N.
da £1.577,27
da £1.577,27
# 010
MPN: 60091600
SOFFIATORE RISCALDATORE DX
da £295,00
da £295,00
Questa parte sostituisce il numero di parte 20094504 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 109322
TUBO Ø 3/8 DAL CONDENSATORE AL DEPURATORE
da £83,61
da £83,61
Questa parte sostituisce il numero di parte 116725
# 012
MPN: 109323
TUBO Ø 3/8 DAL DEPURATORE ALLO EVAPORATORE
Vale fino N.
da £68,82
da £68,82
# 012
MPN: 109856
TUBO Ø 5/8 DAL DEPURATORE ALL'EVAPORATORE
Vale per GD
da £31,64
da £31,64
# 012
MPN: 109867
TUBO Ø 3/8 DAL DEPURATORE ALLO EVAPORATORE
Vale dal N.
da £34,87
da £34,87
Questa parte sostituisce il numero di parte 116726 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 109324
TUBO Ø 5/8 DALL'EVAPORATORE AL COMPRESSORE
Vale fino N.
da £162,84
da £162,84
# 013
MPN: 109835
GRUPPO CONDIZIONATORE COMPLETO
Vale per GD
Superamento
Superamento
# 013
MPN: 109855
TUBO Ø 5/8 DALL'EVAPORATORE AL COMPRESSORE
Vale per GD
da £165,75
da £165,75
# 013
MPN: 109868
TUBO Ø 5/8 DALL'EVAPORATORE AL COMPRESSORE
Vale dal N.
Superamento
Superamento
Questa parte sostituisce il numero di parte 60724800
# 014
MPN: 109325
TUBO Ø ½ DAL COMPRESSORE AL CONDENSATORE
da £198,40
da £198,40
Questa parte sostituisce il numero di parte 60185709
# 015
MPN: 106647
PURIFICATORE
(adattatore richiesto)
da £103,73
da £103,73
# 016
MPN: 100460
PRESSOSTATO DI MASSIMA
da £100,00
da £100,00
# 016
MPN: 107213
GRUPPO PRESSOSTATO COMPLETO
# 017
MPN: 106646
UNIONE
da £500,00
da £500,00
# 018
MPN: 106498
SUPPORTO
da £11,04
da £11,04
# 019
MPN: 17668901
VITE
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 10004910 che abbiamo in magazzino
# 020
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896210
# 021
MPN: 12601278
Rondella
# 022
MPN: 108959
EVAPORATORE COMPLETO
Vale fino N.
da £555,60
da £555,60
# 022
MPN: 109817
GRUPPO CONDIZIONATORE COMPLETO
Vale dal N.
Questa parte sostituisce il numero di parte 109931
# 022
MPN: 109818
EVAPORATORE COMPLETO
Vale dal N.
da £630,00
da £630,00
# 022
MPN: 109818
GRUPPO CONDIZIONATORE COMPLETO
Vale fino N.
da £630,00
da £630,00
# 022
MPN: 109836
EVAPORATORE COMPLETO
Vale per GD
Superamento
Superamento
# 023
MPN: 101990
INTERRUTTORE
da £118,75
da £118,75
Questa parte sostituisce il numero di parte 105913 - e 5 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 107144
Rondella
da £13,37
da £13,37
# 025
MPN: 105911
NOCE
da £3,31
da £3,31
Questa parte sostituisce il numero di parte 320418
# 026
MPN: 109819
TERMOSTATO TARATO
Vale per GD
da £163,13
da £163,13
# 026
MPN: 109819
TERMOSTATO TARATO
Vale fino N.
da £163,13
da £163,13
# 026
MPN: 109819
TERMOSTATO TARATO
Vale dal N.
da £163,13
da £163,13
# 027
MPN: 60928200
MANOPOLA DELLA VELOCITÀ DELLA VENTOLA
da £40,00
da £40,00
Questa parte sostituisce il numero di parte 105908 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 60928300
POMELLO PER TERMOSTATO
da £164,10
da £164,10
Questa parte sostituisce il numero di parte 105907
# 029
MPN: 105909
PIATTO
Vale fino N.
da £40,95
da £40,95
# 029
MPN: 109820
PIATTO
Vale per GD
da £52,45
da £52,45
# 029
MPN: 109820
PIATTO
Vale dal N.
da £52,45
da £52,45
# 030
MPN: 107142
RESISTENZA PER COMMUTATORE
da £274,07
da £274,07
Questa parte sostituisce il numero di parte 320391
# 031
MPN: 60929600
VALVOLA ESPANSIONE
da £240,29
da £240,29
Questa parte sostituisce il numero di parte 106644 - e 1 altro. Fare clic per visualizzare i dettagli
# 032
MPN: 109036
FASCETTA PER BULBO
Superamento
Superamento
# 033
MPN: 107216
SQUILLO
da £3,76
da £3,76
Questa parte sostituisce il numero di parte 109255
