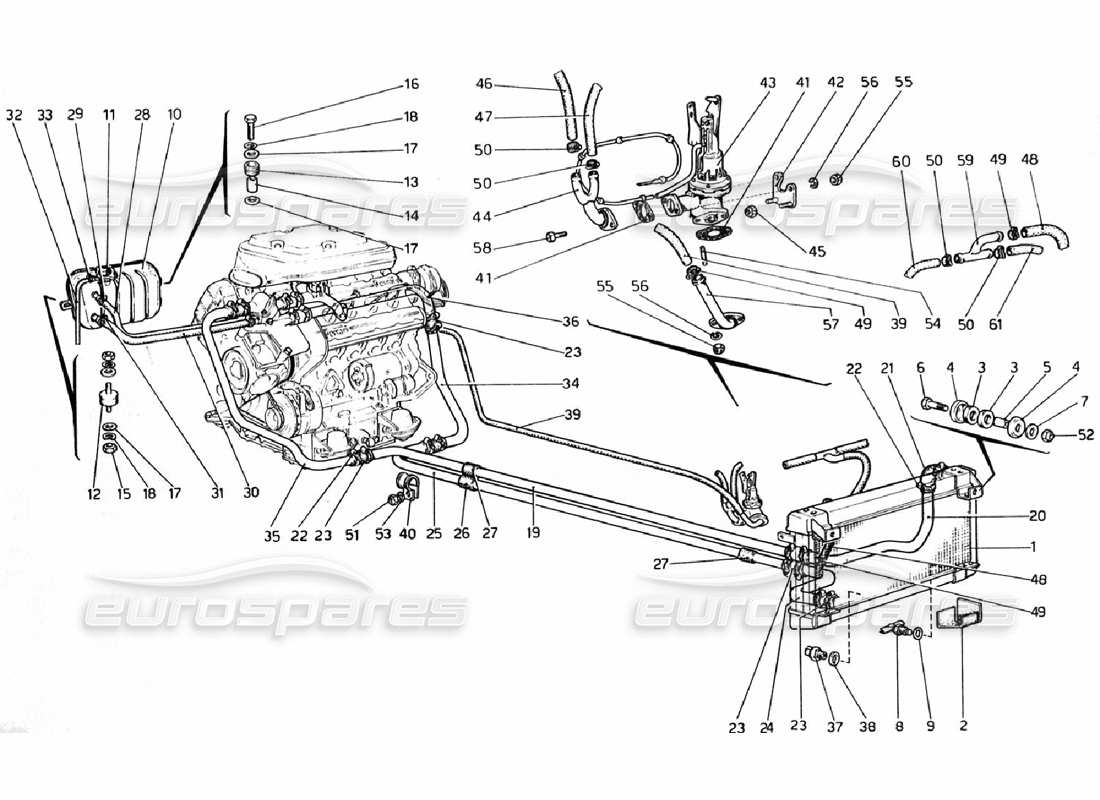

017 - Sistema di raffreddamento
Ferrari 308 GTB (1976) Cooling System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 116286/X
RADIATORE AD ACQUA
(cambio richiesto)
da £1.200,00
da £1.200,00
# 002
MPN: 107782
GUARNIZIONE IN GOMMA
da £35,85
da £35,85
# 003
MPN: 107978
PAD
da £1,68
da £1,68
# 004
MPN: 107979
CAP
da £1,17
da £1,17
# 005
MPN: 107980
DISTANZIATORE
da £1,66
da £1,66
# 006
MPN: 10643821
BULLONE
# 007
MPN: 10519624
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10519601 - e 3 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 101488
RUBINETTO DI SCARICO RADIATORE
da £123,28
da £123,28
# 009
MPN: 101496
GUARNIZIONE
da £3,20
da £3,20
# 010
MPN: 109003
NOVITÀ PER RADIATORE
da £455,00
da £455,00
# 011
MPN: 101499
TAPPO PRESSIONE RADIATORE
Tappo rotondo 0.9 Bar
Superamento
Superamento
Questa parte sostituisce il numero di parte 149165
# 011
MPN: 101499/A
TAPPO PRESSIONE RADIATORE
Tappo radiatore rotondo (0.7 BAR)
da £10,44
da £10,44
Questa parte sostituisce il numero di parte 101499 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 101499/C
TAPPO PRESSIONE RADIATORE
Tappo radiatore quadrato (0.9 BAR)
da £10,44
da £10,44
# 012
MPN: 102947
SUPPORTO
da £7,45
da £7,45
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 103549
BOCCOLA IN GOMMA
da £0,74
da £0,74
# 014
MPN: 103550
DISTANZIATORE
da £28,08
da £28,08
Questa parte sostituisce il numero di parte 4130913
# 015
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 016
MPN: 10902421
VITE
da £0,54
da £0,54
# 017
MPN: 106850
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516473 - e 1 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 108081
TUBO CENTRALE PER MANDATA AL RADIATORE
da £301,68
da £301,68
# 019
MPN: 108082
TUBO CENTRALE PER MANDATA AL RADIATORE
Vale per GD
da £83,34
da £83,34
# 020
MPN: 109369
TUBO ANTERIORE PER MANDATA AL RADIATORE
da £75,57
da £75,57
# 020
MPN: 109503
TUBO ANTERIORE PER MANDATA AL RADIATORE
Vale per GD
da £29,76
da £29,76
# 021
MPN: 164417
MANICA
da £44,35
da £44,35
Questa parte sostituisce il numero di parte 158165
# 022
MPN: 12180090
CLIP DEL GIUBILEO
Superamento
Superamento
Questa parte sostituisce il numero di parte 102958
# 023
MPN: 121258
MANICA
da £21,01
da £21,01
Questa parte sostituisce il numero di parte 10147087 - e 5 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 109370
TUBO ANTERIORE PER RITORNO
da £202,00
da £202,00
# 024
MPN: 109504
TUBO ANTERIORE PER RITORNO
Vale per GD
da £91,47
da £91,47
# 025
MPN: 108082
TUBO CENTRALE PER RITORNO
da £83,34
da £83,34
# 026
MPN: 107465
MANICOTTO ANTIVIBRANTE
da £41,13
da £41,13
# 027
MPN: 105385
MANICOTTO ANTIVIBRANTE
da £28,33
da £28,33
# 028
MPN: 103471
TUBO SFIATO COLLEGAMENTO MOTORE NOURICE
Superamento
Superamento
# 029
MPN: 102604
CLIP DEL GIUBILEO
Superamento
Superamento
# 030
MPN: 125088
TUBO ALIMENTAZIONE DALLA NOURICE AL MOTORE
da £49,49
da £49,49
Questa parte sostituisce il numero di parte 109355 - e 2 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 105622
CLIP DEL GIUBILEO
Superamento
Superamento
# 032
MPN: 103846
TUBO SFIATO
da £36,12
da £36,12
# 033
MPN: 101296
CLIP DEL GIUBILEO
# 034
MPN: 106690
TUBO POSTERIORE SINISTRO
da £231,56
da £231,56
# 034
MPN: 107466
TUBO POSTERIORE SINISTRO
Vale per GD
da £81,51
da £81,51
# 035
MPN: 106691
TUBO POSTERIORE DESTRO
Superamento
Superamento
# 036
MPN: 106306
TUBO FRA LE TESTE
da £222,03
da £222,03
# 037
MPN: 168008
TERMOCONTATTO
da £49,95
da £49,95
Questa parte sostituisce il numero di parte 101507 - e 1 altro. Fare clic per visualizzare i dettagli
# 038
MPN: 101508
GUARNIZIONE
da £0,70
da £0,70
Questa parte sostituisce il numero di parte 94706
# 039
MPN: 109750
TUBO DAL MOTORE AL RUBINETTO
# 040
MPN: 107002
CLIP DEL GIUBILEO
da £14,10
da £14,10
# 041
MPN: 104291
GUARNIZIONE
da £3,94
da £3,94
Questa parte sostituisce il numero di parte 401009 - e 1 altro. Fare clic per visualizzare i dettagli
# 042
MPN: 109375
SUPPORTO
# 043
MPN: 109659
RUBINETTO RISCALDATORE
da £71,40
da £71,40
# 044
MPN: 109430
TRE VIE SUL RUBINETTO
# 045
MPN: 12574211
DADO AUTOBLOCCANTE
da £0,71
da £0,71
# 046
MPN: 109751
TUBO AL RISCALDATORE DESTRO
da £166,13
da £166,13
# 047
MPN: 109752
TUBO AL RISCALDATORE SINISTRO
Superamento
Superamento
# 048
MPN: 109755
TUBO AL TRE VIE
da £165,10
da £165,10
# 049
MPN: 104022
CLIP DEL GIUBILEO
Superamento
Superamento
# 050
MPN: 13000390
CLIP DEL GIUBILEO
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 051
MPN: 12574221
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 125519 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 052
MPN: 16104411
NOCE
da £0,53
da £0,53
# 053
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 054
MPN: 11500021
PERNO FILETTATO
da £9,50
da £9,50
# 055
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 056
MPN: 106850
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516473 - e 1 altro. Fare clic per visualizzare i dettagli
# 057
MPN: 109429
UNIONE
# 058
MPN: 10902321
BULLONE
da £0,71
da £0,71
# 059
MPN: 109376
UNIONE
da £29,89
da £29,89
# 060
MPN: 109753
TUBO DAL RISCALDATORE DX. AL 3 VIE
da £43,76
da £43,76
# 061
MPN: 109754
TUBO DAL RISCALDATORE SX . AL 3 VIE
da £4,39
da £4,39
-part-diagram-018.webp "FERRARI 308 GTB (1976) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 308 GTB (1976) CONTROLLO FUNZIONAMENTO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 308 GTB (1976) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 308 GTB (1976) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 308 GTB (1976) CAMBIO - SCATOLA DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 308 GTB (1976) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 308 GTB (1976) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 308 GTB (1976) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 308 GTB (1976) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 308 GTB (1976) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 308 GTB (1976) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 308 GTB (1976) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 308 GTB (1976) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 308 GTB (1976) CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 308 GTB (1976) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 308 GTB (1976) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 308 GTB (1976) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 308 GTB (1976) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 308 GTB (1976) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 308 GTB (1976) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 308 GTB (1976) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 308 GTB (1976) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 308 GTB (1976) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 308 GTB (1976) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 308 GTB (1976) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 308 GTB (1976) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 308 GTB (1976) COMANDO ACCELERATORE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 308 GTB (1976) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 308 GTB (1976) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 308 GTB (1976) ISOLAMENTO VANO PASSEGGERI E BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 308 GTB (1976) TAVOLO CON COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 308 GTB (1976) COPERTURA COFANO POSTERIORE E VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 308 GTB (1976) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 308 GTB (1976) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 308 GTB (1976) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 308 GTB (1976) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 308 GTB (1976) TUNNEL E TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 308 GTB (1976) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 308 GTB (1976) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 308 GTB (1976) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 308 GTB (1976) CORPO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 308 GTB (1976) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 308 GTB (1976) DISPOSITIVO SOLLEVAMENTO FARI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 308 GTB (1976) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 308 GTB (1976) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 308 GTB (1976) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-152.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI ESTERNI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-153.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-154.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-155.webp "FERRARI 308 GTB (1976) COIBENTAZIONE VANO PASSEGGERI E BAGAGLIAIO (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-156.webp "FERRARI 308 GTB (1976) COPERCHIO VANO ANTERIORE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-157.webp "FERRARI 308 GTB (1976) COPERTURA COFANO POSTERIORE E VANO BAGAGLI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-158.webp "FERRARI 308 GTB (1976) PORTE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-159.webp "FERRARI 308 GTB (1976) PARAURTI E MODANATURE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-160.webp "FERRARI 308 GTB (1976) OCCHIALI (VALIDI PER VERSIONI CON GUIDA A DESTRA - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-161.webp "FERRARI 308 GTB (1976) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-162.webp "FERRARI 308 GTB (1976) TUNNEL E TETTO (VALIDO PER VERSIONI CON GUIDA A DESTRA - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-163.webp "FERRARI 308 GTB (1976) QUADRO STRUMENTI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-164.webp "FERRARI 308 GTB (1976) MOQUETTE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-165.webp "FERRARI 308 GTB (1976) STRUMENTI E ACCESSORI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-166.webp "FERRARI 308 GTB (1976) IMPIANTO ELETTRICO CARROZZERIA (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-167.webp "FERRARI 308 GTB (1976) FUSIBILI E RELÈ (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-168.webp "FERRARI 308 GTB (1976) DISPOSITIVO SOLLEVAMENTO FARI (VALE PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-169.webp "FERRARI 308 GTB (1976) LUCI (VALIDE PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-170.webp "FERRARI 308 GTB (1976) TERGICRISTALLO, RONDELLA E CLACSON (VALIDO PER VERSIONI CON GUIDA A DESTRA - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-171.webp "FERRARI 308 GTB (1976) SISTEMA DI RISCALDAMENTO (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 308 GTB (1976) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 308 GTB (1976) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 308 GTB (1976) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 308 GTB (1976) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 308 GTB (1976) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 308 GTB (1976) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 308 GTB (1976) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 308 GTB (1976) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 308 GTB (1976) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 308 GTB (1976) CARBURATORI E FILTRO DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 308 GTB (1976) CARBURATORI (WEBER 40 DCNF 57 - 58 - 59 - 60) DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 308 GTB (1976) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 308 GTB (1976) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 308 GTB (1976) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 308 GTB (1976) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 308 GTB (1976) FILTRO OLIO E POMPE DIAGRAMMA DELLE PARTI")
