015 - Sistema di lubrificazione

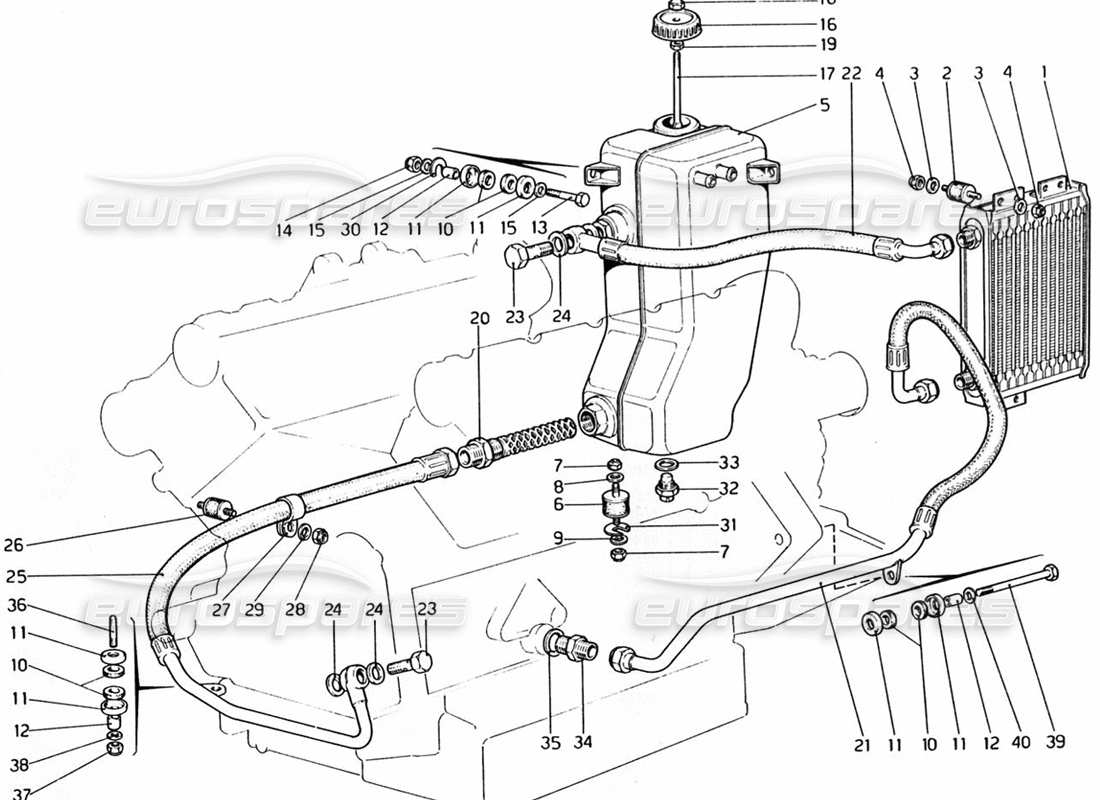

Ferrari 308 GTB (1976) Lubrication System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
109758
CONVOGLIATORE ARIA PER RADIATORE
#
001
MPN:
145712
RADIATORE OLIO
da
£731,85
da
£731,85
Questa parte sostituisce il numero di parte 106965
- e 1 altro. Fare clic per visualizzare i dettagli
#
002
MPN:
102947
SUPPORTO
da
£7,25
da
£7,25
Questa parte sostituisce il numero di parte 102007
- e 14 altro. Fare clic per visualizzare i dettagli
#
003
MPN:
12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704
- e 1 altro. Fare clic per visualizzare i dettagli
#
004
MPN:
12574211
NOCE
da
£0,71
da
£0,71
#
005
MPN:
109617
SERBATOIO OLIO
da
£457,05
da
£457,05
#
006
MPN:
101495
SUPPORTO
da
£6,59
da
£6,59
#
007
MPN:
104030
DADO AUTOBLOCCANTE
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 16104125
#
008
MPN:
12646201
Rondella
da
£0,54
da
£0,54
#
009
MPN:
10519601
Rondella
da
£0,53
da
£0,53
#
010
MPN:
107978
PAD
da
£1,11
da
£1,11
#
011
MPN:
107979
CAP
da
£1,14
da
£1,14
#
012
MPN:
107980
CESPUGLIO
da
£1,64
da
£1,64
#
013
MPN:
16043921
VITE
da
£1,43
da
£1,43
#
014
MPN:
104030
DADO AUTOBLOCCANTE
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 16104125
#
015
MPN:
10519601
Rondella
da
£0,53
da
£0,53
#
016
MPN:
109718
TAPPO OLIO
#
016
MPN:
126141
TAPPO RIEMPIMENTO OLIO
(Richiede 101242 e 126142)
da
£163,83
da
£163,83
Questa parte sostituisce il numero di parte 109719
#
017
MPN:
109720
ASTA LIVELLO
da
£28,56
da
£28,56
#
018
MPN:
100044
DADO CAPPUCCIO
da
£0,30
da
£0,30
Questa parte sostituisce il numero di parte 151230
- e 1 altro. Fare clic per visualizzare i dettagli
#
019
MPN:
15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
#
020
MPN:
109632
FILTRO OLIO SUL PESCANTE SERBATOIO
da
£102,15
da
£102,15
#
021
MPN:
109626
TUBO DALLA POMPA RECUPERO AL RADIATORE
da
£666,29
da
£666,29
#
022
MPN:
109624
TUBO DAL RADIATORE AL SERBATOIO
da
£178,66
da
£178,66
#
023
MPN:
109694
UNIONE
da
£82,50
da
£82,50
#
024
MPN:
144487
GUARNIZIONE
da
£18,15
da
£18,15
#
025
MPN:
109625
TUBO DAL PESCANTE SUL SERBATOIO ALLA POMPA
da
£592,18
da
£592,18
#
026
MPN:
102947
TAMPONE SOSTEGNO TUBO
da
£7,35
da
£7,35
Questa parte sostituisce il numero di parte 102007
- e 14 altro. Fare clic per visualizzare i dettagli
#
027
MPN:
10442190
CLIP DEL GIUBILEO
da
£0,51
da
£0,51
#
028
MPN:
15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
#
029
MPN:
106850
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516473
- e 1 altro. Fare clic per visualizzare i dettagli
#
030
MPN:
106470
Rondella
Di eventuale montaggio
da
£7,53
da
£7,53
#
030
MPN:
106471
IDEM SPESSORE MM 2
da
£7,85
da
£7,85
#
030
MPN:
106472
IDEM SPESSORE MM 3
da
£10,16
da
£10,16
Questa parte sostituisce il numero di parte 32309
#
031
MPN:
101039
Rondella
Di eventuale montaggio
da
£2,06
da
£2,06
Questa parte sostituisce il numero di parte 107025
- e 1 altro. Fare clic per visualizzare i dettagli
#
031
MPN:
107338
IDEM SPESSORE MM 1,5
da
£14,33
da
£14,33
Questa parte sostituisce il numero di parte 107418
#
031
MPN:
107339
IDEM SPESSORE MM 2
da
£1,25
da
£1,25
Questa parte sostituisce il numero di parte 107419
#
031
MPN:
107340
IDEM SPESSORE MM 2,5
da
£1,31
da
£1,31
Questa parte sostituisce il numero di parte 107420
#
031
MPN:
107341
IDEM SPESSORE MM 3
da
£4,50
da
£4,50
Questa parte sostituisce il numero di parte 107421
#
031
MPN:
107342
IDEM SPESSORE MM 3,25
da
£0,57
da
£0,57
Questa parte sostituisce il numero di parte 107422
#
032
MPN:
100453
TERMISTORE OLIO
da
£13,77
da
£13,77
Questa parte sostituisce il numero di parte 100345
- e 1 altro. Fare clic per visualizzare i dettagli
#
033
MPN:
10257060
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 10253060
- e 2 altro. Fare clic per visualizzare i dettagli
#
034
MPN:
109314
UNIONE
da
£106,66
da
£106,66
#
035
MPN:
10296260
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 94701
#
036
MPN:
103843
PERNO
#
037
MPN:
16100824
NOCE
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 16100814
- e 1 altro. Fare clic per visualizzare i dettagli
#
038
MPN:
11198074
Rondella
da
£0,54
da
£0,54
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino
- e 4 altro. Fare clic per visualizzare i dettagli
#
039

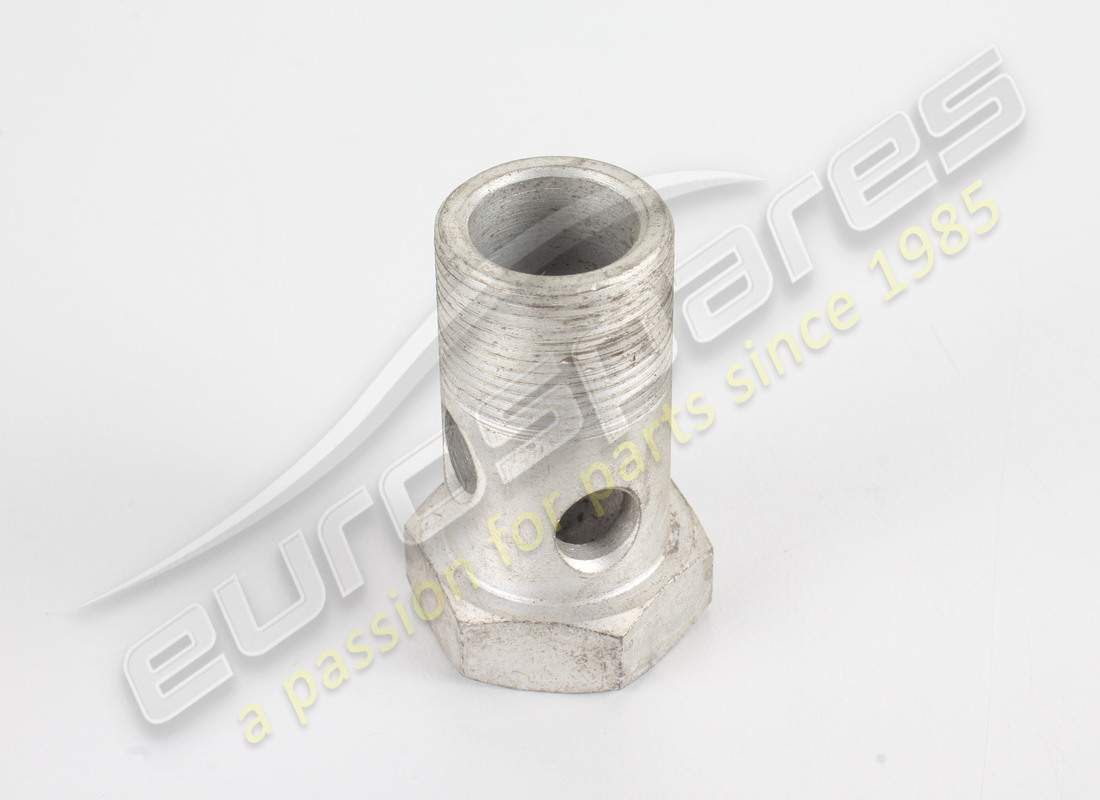

MPN:
109731
BULLONE
da
£13,16
da
£13,16
#
040
MPN:
11198074
Rondella
da
£0,54
da
£0,54
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino
- e 4 altro. Fare clic per visualizzare i dettagli
-part-diagram-016.webp "FERRARI 308 GTB (1976) FILTRO OLIO E POMPE DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 308 GTB (1976) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 308 GTB (1976) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 308 GTB (1976) CONTROLLO FUNZIONAMENTO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 308 GTB (1976) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 308 GTB (1976) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 308 GTB (1976) CAMBIO - SCATOLA DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 308 GTB (1976) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 308 GTB (1976) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 308 GTB (1976) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 308 GTB (1976) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 308 GTB (1976) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 308 GTB (1976) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 308 GTB (1976) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 308 GTB (1976) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 308 GTB (1976) CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 308 GTB (1976) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 308 GTB (1976) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 308 GTB (1976) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 308 GTB (1976) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 308 GTB (1976) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 308 GTB (1976) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 308 GTB (1976) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 308 GTB (1976) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 308 GTB (1976) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 308 GTB (1976) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 308 GTB (1976) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 308 GTB (1976) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 308 GTB (1976) COMANDO ACCELERATORE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 308 GTB (1976) PEDALIERA - COMANDO FRIZIONE (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 308 GTB (1976) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONI RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 308 GTB (1976) ISOLAMENTO VANO PASSEGGERI E BAGAGLIAIO DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 308 GTB (1976) TAVOLO CON COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 308 GTB (1976) COPERTURA COFANO POSTERIORE E VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 308 GTB (1976) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 308 GTB (1976) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 308 GTB (1976) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 308 GTB (1976) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 308 GTB (1976) TUNNEL E TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 308 GTB (1976) PANNELLO DEGLI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 308 GTB (1976) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 308 GTB (1976) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 308 GTB (1976) CORPO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 308 GTB (1976) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 308 GTB (1976) DISPOSITIVO SOLLEVAMENTO FARI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 308 GTB (1976) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 308 GTB (1976) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 308 GTB (1976) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-152.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI ESTERNI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-153.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-154.webp "FERRARI 308 GTB (1976) SCOCCA - ELEMENTI INTERNI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-155.webp "FERRARI 308 GTB (1976) COIBENTAZIONE VANO PASSEGGERI E BAGAGLIAIO (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-156.webp "FERRARI 308 GTB (1976) COPERCHIO VANO ANTERIORE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-157.webp "FERRARI 308 GTB (1976) COPERTURA COFANO POSTERIORE E VANO BAGAGLI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-158.webp "FERRARI 308 GTB (1976) PORTE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-159.webp "FERRARI 308 GTB (1976) PARAURTI E MODANATURE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-160.webp "FERRARI 308 GTB (1976) OCCHIALI (VALIDI PER VERSIONI CON GUIDA A DESTRA - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-161.webp "FERRARI 308 GTB (1976) RIVESTIMENTI INTERNI, ACCESSORI E SEDILI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-162.webp "FERRARI 308 GTB (1976) TUNNEL E TETTO (VALIDO PER VERSIONI CON GUIDA A DESTRA - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-163.webp "FERRARI 308 GTB (1976) QUADRO STRUMENTI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-164.webp "FERRARI 308 GTB (1976) MOQUETTE (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-165.webp "FERRARI 308 GTB (1976) STRUMENTI E ACCESSORI (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-166.webp "FERRARI 308 GTB (1976) IMPIANTO ELETTRICO CARROZZERIA (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-167.webp "FERRARI 308 GTB (1976) FUSIBILI E RELÈ (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-168.webp "FERRARI 308 GTB (1976) DISPOSITIVO SOLLEVAMENTO FARI (VALE PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-169.webp "FERRARI 308 GTB (1976) LUCI (VALIDE PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-170.webp "FERRARI 308 GTB (1976) TERGICRISTALLO, RONDELLA E CLACSON (VALIDO PER VERSIONI CON GUIDA A DESTRA - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-171.webp "FERRARI 308 GTB (1976) SISTEMA DI RISCALDAMENTO (VALIDO PER VERSIONI RHD - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 308 GTB (1976) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 308 GTB (1976) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 308 GTB (1976) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 308 GTB (1976) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 308 GTB (1976) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 308 GTB (1976) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 308 GTB (1976) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 308 GTB (1976) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 308 GTB (1976) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 308 GTB (1976) CARBURATORI E FILTRO DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 308 GTB (1976) CARBURATORI (WEBER 40 DCNF 57 - 58 - 59 - 60) DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 308 GTB (1976) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 308 GTB (1976) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 308 GTB (1976) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
