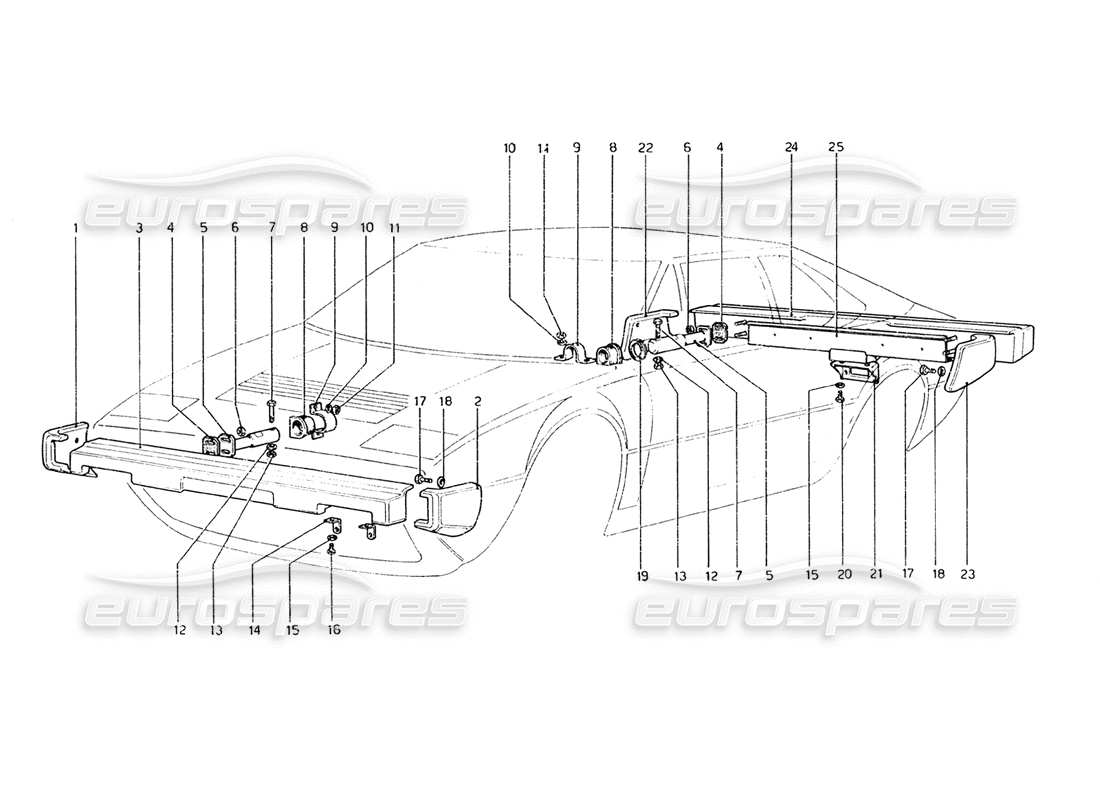

112 - Paraurti (versione USA e giapponese)
Ferrari 308 GT4 Dino (1979) Bumpers (U.S. and Japanese Version) Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 40292203
LATERALE DX. PER PARAURTI ANT.
Questa parte sostituisce il numero di parte 40194102
# 002
MPN: 40292302
LATERALE SX. PER PARAURTI ANT.
da £330,00
da £330,00
Questa parte sostituisce il numero di parte 40194201
# 003
MPN: 40292005
PARAURTI ANTERIORE
Vale solo per USA
da £780,54
da £780,54
Questa parte sostituisce il numero di parte 40214207 - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 60578000
PARAURTI ANTERIORE
Vale solo per J
da £1.199,38
da £1.199,38
# 004
MPN: 40208407
SPESSORE
Vale solo per USA
da £11,22
da £11,22
# 005
MPN: 40283202
ASSORBENTE
Vale solo per USA
da £209,68
da £209,68
Questa parte sostituisce il numero di parte 40204000
# 005
MPN: 60436100
STAFFA/SUPPORTO
Vale solo per J
Superamento
Superamento
# 006
MPN: 12574521
NOCE
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 104114 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 60436003
STAFFA/SUPPORTO
Vale solo per J
da £226,38
da £226,38
# 007
MPN: 40217200
VITE
da £29,36
da £29,36
Questa parte sostituisce il numero di parte 95881204
# 008
MPN: 40204109
ELEMENTO IN GOMMA
da £20,26
da £20,26
# 009
MPN: 40204208
STAFFA/SUPPORTO
da £15,49
da £15,49
# 010
MPN: 50208800
Rondella
da £0,69
da £0,69
# 011
MPN: 12574521
NOCE
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 104114 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 10520101
Rondella
da £1,43
da £1,43
# 013
MPN: 12164021
NOCE
Superamento
Superamento
# 014
MPN: 40287500
STAFFETTA FISS. FANALE
da £6,78
da £6,78
# 015
MPN: 10615370
Rondella
Superamento
Superamento
# 016
MPN: 10977511
VITE
Superamento
Superamento
# 017
MPN: 10902221
VITE
da £0,52
da £0,52
# 018
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 60188901
GUARNIZIONE
da £18,23
da £18,23
# 020
MPN: 10977816
VITE
Vale solo per USA
# 021
MPN: 40216905
SUPPORTO
Vale fino versione USA 77
da £52,85
da £52,85
# 021
MPN: 60546000
SUPPORTO
Vale per Stati Uniti 78 - J
da £40,18
da £40,18
# 022
MPN: 40292609
Laterale Dx. paraurti post.
da £279,06
da £279,06
Questa parte sostituisce il numero di parte 40194300
# 023
MPN: 40292708
LATERALE SX. PARAURTI POST.
da £405,57
da £405,57
Questa parte sostituisce il numero di parte 40194409
# 024
MPN: 40292401
PARAURTI POSTERIORE
Vale solo per USA
da £2.029,10
da £2.029,10
Questa parte sostituisce il numero di parte 40216608
# 024
MPN: 60577800
PARAURTI POSTERIORE
da £1.604,35
da £1.604,35
# 025
MPN: 60546300
RIPARO PARAURTI POSTERIORE
da £94,36
da £94,36
