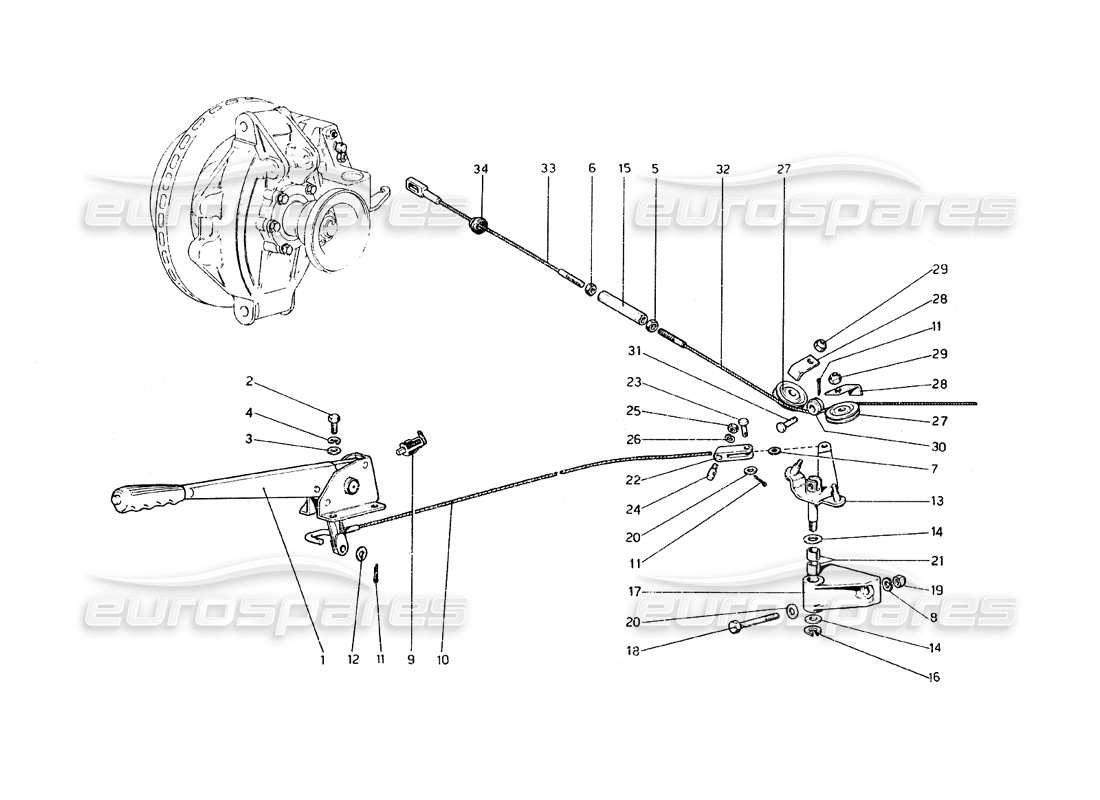

029 - Controllo freno a mano
Ferrari 308 GT4 Dino (1979) Hand - Brake Control Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 109225
LEVA
Questa parte sostituisce il numero di parte 105772 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 16043221
BLONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 13842414 - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 10519621
Rondella
Superamento
Superamento
# 004
MPN: 108852
Rondella
Superamento
Superamento
# 005
MPN: 10725911
CONTRODADO (FILETTO DX.)
Superamento
Superamento
Questa parte sostituisce il numero di parte 95900403
# 006
MPN: 10727311
CONTRODADO (FILETTO SX.)
Superamento
Superamento
Questa parte sostituisce il numero di parte 95560
# 007
MPN: 107618
Rondella
da £0,97
da £0,97
# 008
MPN: 106852
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516670 - e 2 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 101188
INTERRUTTORE PER SPIA
da £24,13
da £24,13
Questa parte sostituisce il numero di parte 680990
# 010
MPN: 105779
CAVO ANTERIORE
Per GD vale n. 107470
Superamento
Superamento
# 011
MPN: 10734201
COPPIGLIA
Superamento
Superamento
# 012
MPN: 12625201
Rondella
da £1,67
da £1,67
# 013
MPN: 111349
LEVA
Fino vettura n. 14320
Superamento
Superamento
# 013
MPN: 113056
LEVA
Vale dalla vettura n. 14322
da £158,47
da £158,47
Questa parte sostituisce il numero di parte 105782 - e 5 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 106416
Rondella
da £1,35
da £1,35
# 015
MPN: 10091014
MANICA
da £25,40
da £25,40
Questa parte sostituisce il numero di parte 10091011 - e 1 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 11066476
ANELLO SEEGER
da £0,47
da £0,47
# 017
MPN: 106415
SUPPORTO
da £95,52
da £95,52
# 018
MPN: 16044621
BULLONE
da £0,71
da £0,71
# 019
MPN: 16100824
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 10519624
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10519601 - e 3 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 103227
CESPUGLIO
da £2,48
da £2,48
# 022
MPN: 106170
FORCHETTA
da £28,40
da £28,40
# 023
MPN: 10050811
PERNO
da £5,22
da £5,22
Questa parte sostituisce il numero di parte 10050810
# 024
MPN: 105789
PERNO
da £4,78
da £4,78
Questa parte sostituisce il numero di parte 680814 - e 1 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 16100824
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 106852
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516670 - e 2 altro. Fare clic per visualizzare i dettagli
# 027
MPN: 104006
CARRUCOLA
Questa parte sostituisce il numero di parte 9182019
# 028
MPN: 105790
PIATTO
da £7,80
da £7,80
Questa parte sostituisce il numero di parte 40360802
# 029
MPN: 12574211
NOCE
da £0,71
da £0,71
# 030
MPN: 105791
CARRUCOLA
Servire per leva n. 111349
da £42,41
da £42,41
Questa parte sostituisce il numero di parte 9181378 - e 1 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 101195
PERNO
Servire per leva n. 111349
da £13,52
da £13,52
Questa parte sostituisce il codice articolo 680756 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 032
MPN: 105792
CAVO POSTERIORE LUNGO
Per USAe J vale n. 112981
da £81,24
da £81,24
# 033
MPN: 105793
CAVO POSTERIORE CORTO
Per USAe J vale n. 112982
da £96,43
da £96,43
Questa parte sostituisce il numero di parte 112892
# 034
MPN: 105794
PASSACAVO
Non vale per USA e J
da £9,50
da £9,50
Questa parte sostituisce il numero di parte 680876
