015 - Sistema di raffreddamento

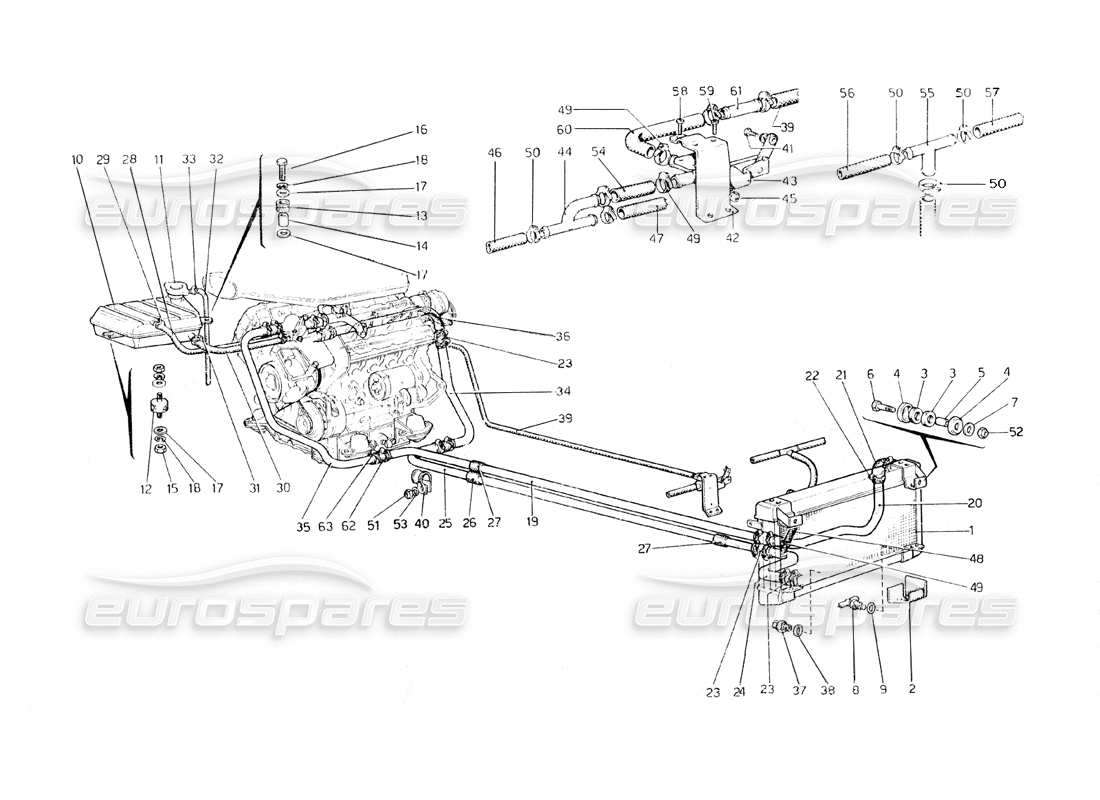

Ferrari 308 GT4 Dino (1979) Cooling System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 116286/X
RADIATORE AD ACQUA
(cambio richiesto)
da £1.200,00
da £1.200,00
# 002
MPN: 107782
GUARNIZIONE IN GOMMA
da £35,85
da £35,85
# 003
MPN: 107978
PAD
da £1,68
da £1,68
# 004
MPN: 107979
CAP
da £1,17
da £1,17
# 005
MPN: 107980
DISTANZIATORE
da £1,66
da £1,66
# 006
MPN: 16043821
BULLONE
da £0,71
da £0,71
# 007
MPN: 10519601
Rondella
da £0,53
da £0,53
# 008
MPN: 101188
RUBINETTO SCARICO ACQUA
da £24,13
da £24,13
Questa parte sostituisce il numero di parte 680990
# 009
MPN: 101496
GUARNIZIONE
da £3,20
da £3,20
# 010
MPN: 106728

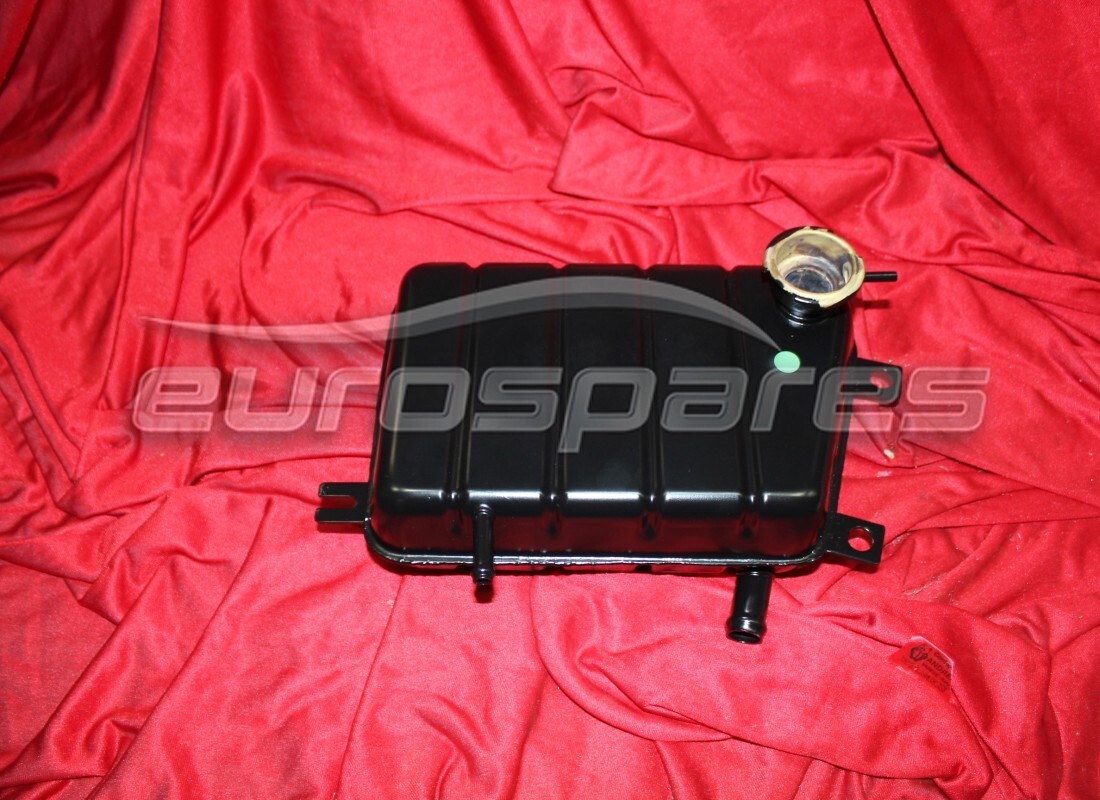

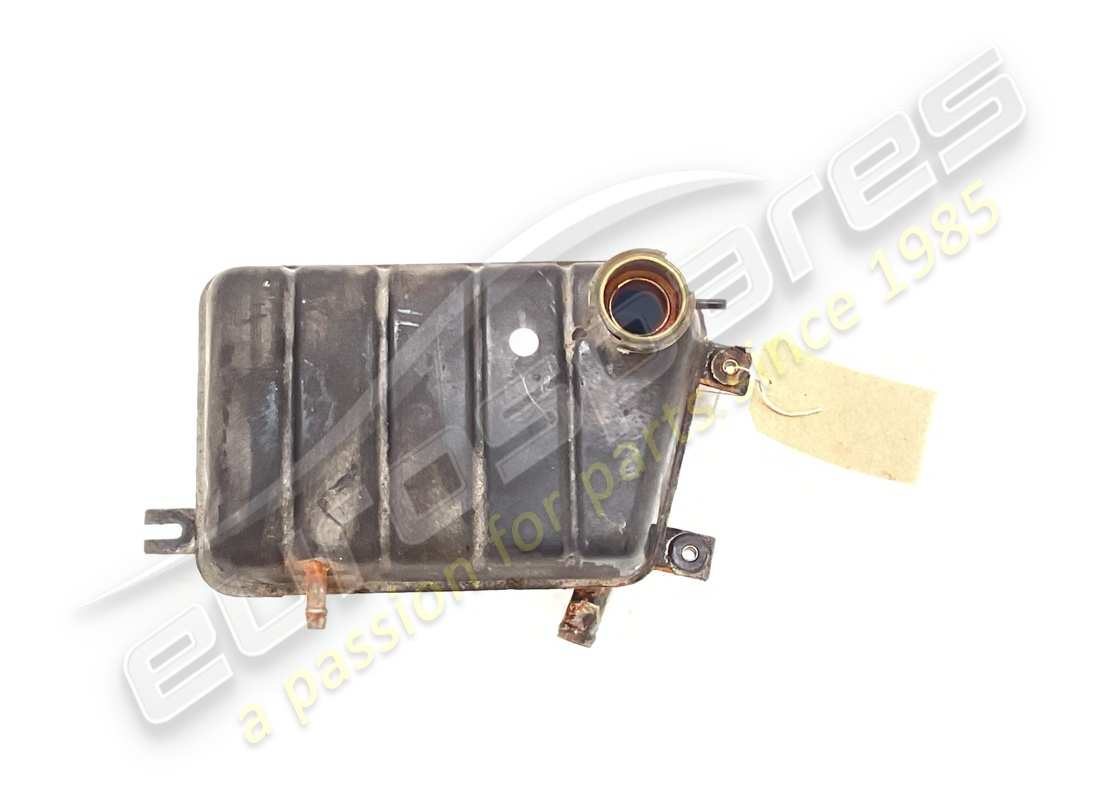

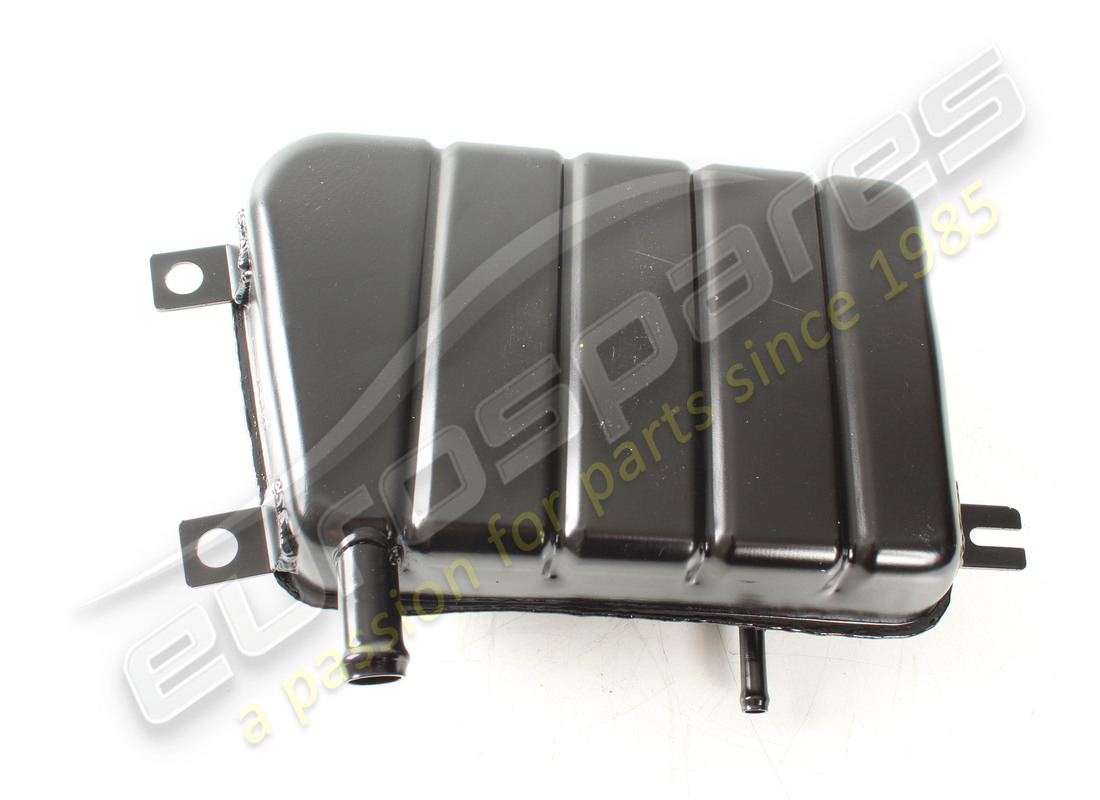

VASO DI ESPANSIONE
da £604,54
da £604,54
# 011
MPN: 101499

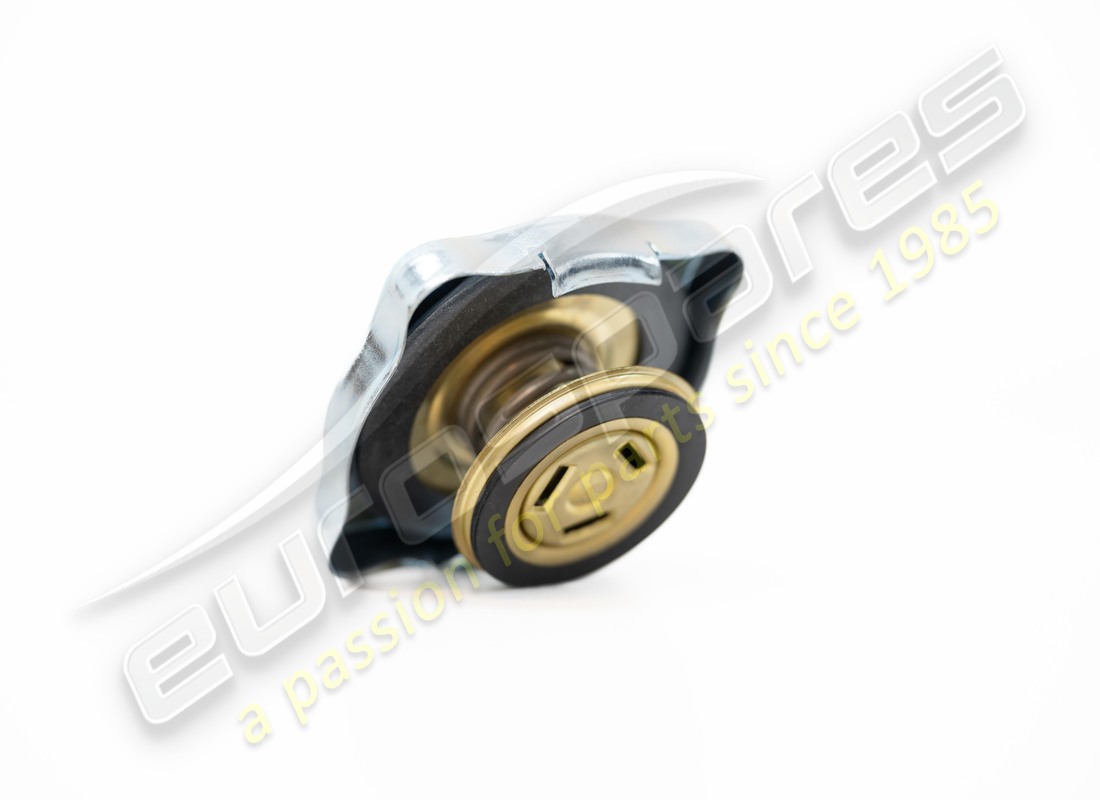

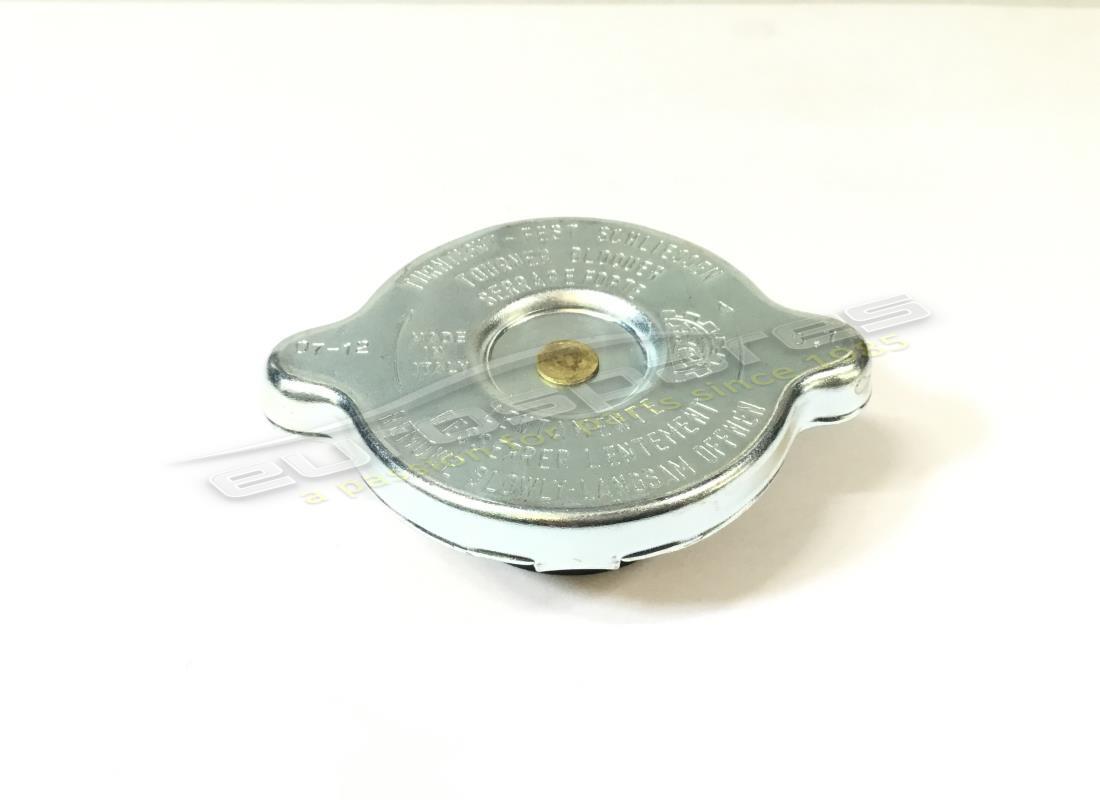

TAPPO PRESSIONE RADIATORE
Tappo rotondo 0.9 Bar
Superamento
Superamento
Questa parte sostituisce il numero di parte 149165
# 011
MPN: 101499/A
TAPPO PRESSIONE RADIATORE
Tappo radiatore rotondo (0.7 BAR)
da £10,44
da £10,44
Questa parte sostituisce il numero di parte 101499 - e 1 altro. Fare clic per visualizzare i dettagli

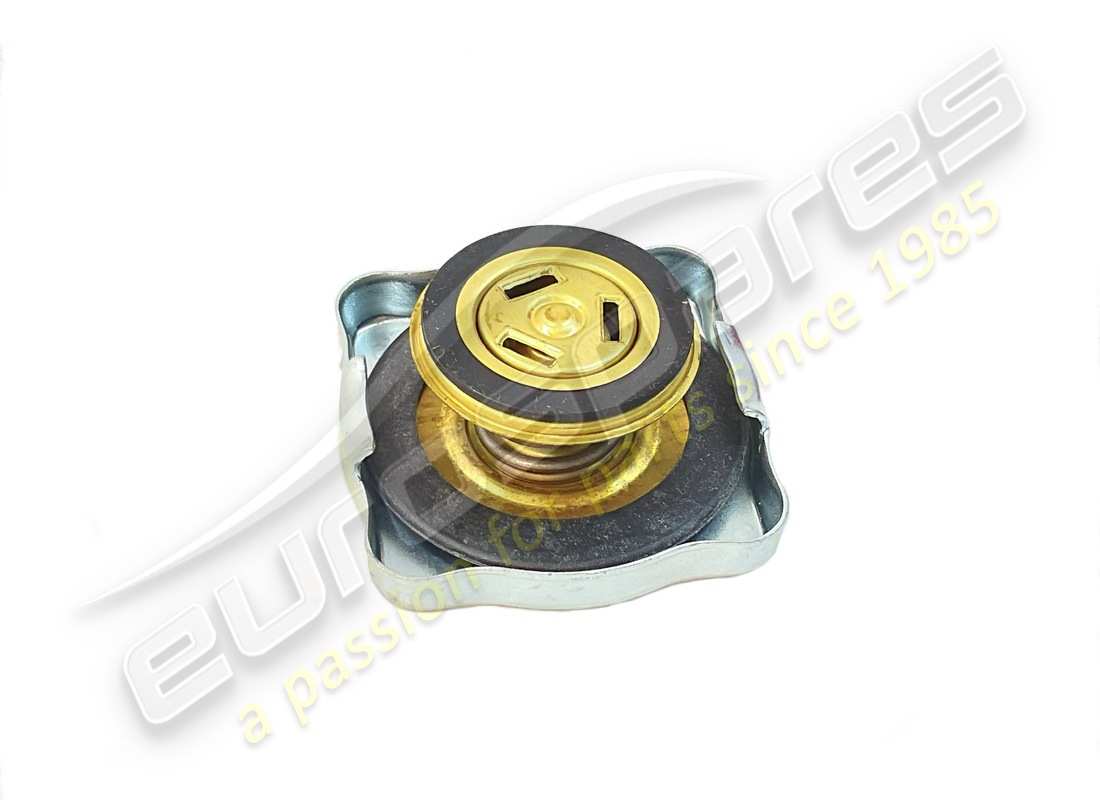

# 011
MPN: 101499/C
TAPPO PRESSIONE RADIATORE
Tappo radiatore quadrato (0.9 BAR)
da £10,44
da £10,44
# 012
MPN: 102947
SUPPORTO
da £7,45
da £7,45
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 103549
BOCCOLA IN GOMMA
da £0,74
da £0,74
# 014
MPN: 103550
DISTANZIATORE
da £28,08
da £28,08
Questa parte sostituisce il numero di parte 4130913
# 015
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 016
MPN: 16132921
VITE
# 017
MPN: 106744
Rondella
da £5,71
da £5,71
# 018
MPN: 10516477
Rondella
Superamento
Superamento
# 019
MPN: 106677
TUBO CENTRALE PER RITORNO
# 020
MPN: 107521
TUBO LHD
USA 107455 per guida a destra
da £46,55
da £46,55
Questa parte sostituisce il numero di parte 106678 - e 3 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 164417
MANICA
da £44,35
da £44,35
Questa parte sostituisce il numero di parte 158165
# 022
MPN: 12180090
CLIP DEL GIUBILEO
Superamento
Superamento
Questa parte sostituisce il numero di parte 102958
# 023
MPN: 121258
MANICA
da £21,01
da £21,01
Questa parte sostituisce il numero di parte 10147087 - e 5 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 106679
TUBO LHD
da £58,10
da £58,10
# 025
MPN: 106680
TUBO CENTRAIE PER MANDATA
Per GD vale n. 106677
da £82,16
da £82,16
# 026
MPN: 107465
MANICOTTO ANTIVIBRANTE
da £41,13
da £41,13
# 027
MPN: 105385
MANICOTTO ANTIVIBRANTE
da £28,33
da £28,33
# 028
MPN: 122219
TUBO SFIATO COLLEG. MOTORE-NOURICE
da £21,66
da £21,66
Questa parte sostituisce il numero di parte 113351 - e 1 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 104879
CLIP DEL GIUBILEO
Superamento
Superamento
# 030
MPN: 125088
TUBO DALLA NOURICE AL MOTORE
da £49,49
da £49,49
Questa parte sostituisce il numero di parte 109355 - e 2 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 105622
CLIP DEL GIUBILEO
Superamento
Superamento

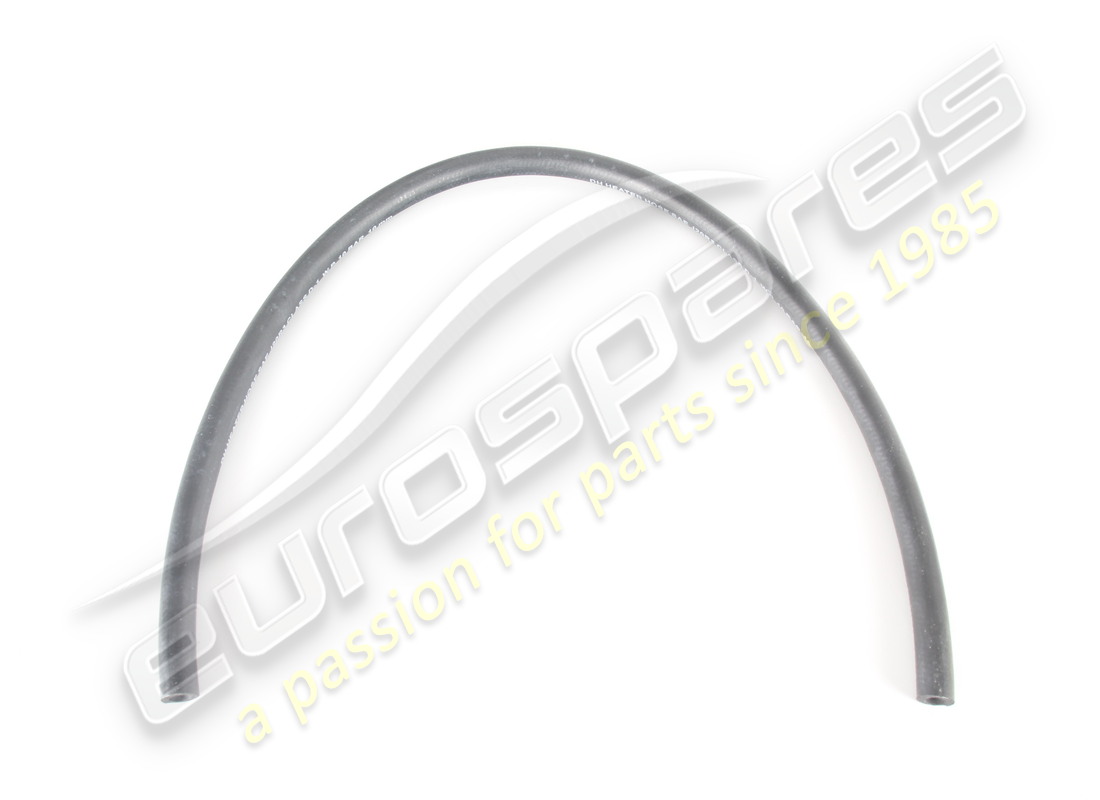

# 032
MPN: 106683
TUBO SFIATO
da £5,35
da £5,35
# 033
MPN: 101296
CLIP DEL GIUBILEO
# 034
MPN: 106690
TUBO POSTERIORE SX.
Per GD vale n. 107466
da £231,56
da £231,56
# 035
MPN: 106691
TUBO POSTERIORE DX.
Per GD vale n. 108053
Superamento
Superamento
# 035
MPN: 145712
RADIATORE OLIO
da £731,85
da £731,85
Questa parte sostituisce il numero di parte 106965 - e 1 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 106306
TUBO FRA LE TESTE
da £222,03
da £222,03
# 037
MPN: 168008
TERMOCONTATTO
da £49,95
da £49,95
Questa parte sostituisce il numero di parte 101507 - e 1 altro. Fare clic per visualizzare i dettagli
# 038
MPN: 101508
GUARNIZIONE
da £0,70
da £0,70
Questa parte sostituisce il numero di parte 94706
# 039
MPN: 106699
TUBO DAL MOTORE NL RUBINETTO
da £132,72
da £132,72
Questa parte sostituisce il numero di parte 110278
# 040
MPN: 107002
CLIP DEL GIUBILEO
da £14,10
da £14,10
# 041
MPN: 110077
VITE
da £1,72
da £1,72
# 042
MPN: 110067
STAFTA FISSAGGIO RUBINULTO
da £4,51
da £4,51
# 043
MPN: 110066
RUBINETTO RISCALDATORE DX.
da £473,06
da £473,06
# 044
MPN: 109376
TRE VIE SUL RUBINETTO
da £29,89
da £29,89
# 046
MPN: 122226
TUBO AL RISCALDATORE DX.
da £60,81
da £60,81
Questa parte sostituisce il numero di parte 110276
# 046
MPN: 12574211
NOCE
da £0,71
da £0,71
# 047
MPN: 106705
TUBO AL RISCALDATORE SX.
da £8,45
da £8,45
# 048
MPN: 112493
TUBO AL TRE VIE
da £80,01
da £80,01
# 049
MPN: 13000390
CLIP DEL GIUBILEO
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 051
MPN: 12574221
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 125519 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 052
MPN: 16104411
NOCE
da £0,53
da £0,53
# 053
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 054
MPN: 110277
TUBO DAL RUBINETTO AL 3 VIE
da £26,49
da £26,49

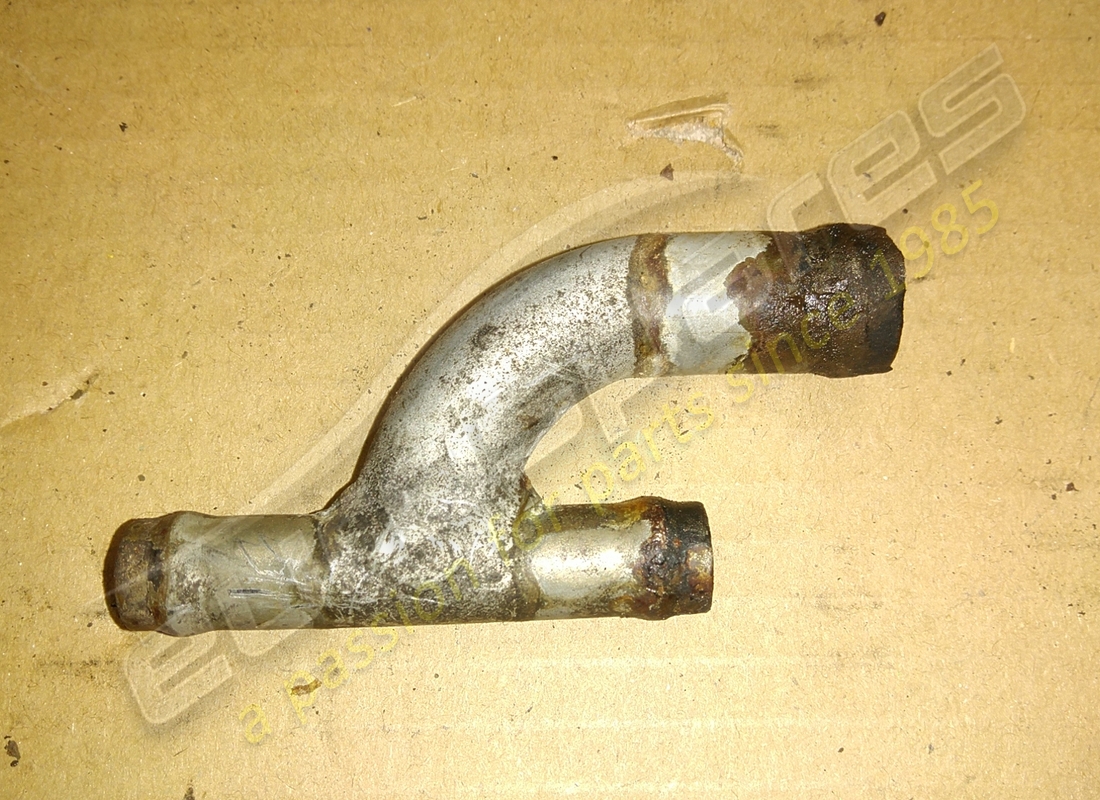

# 055
MPN: 104303
TRE VIE
da £24,33
da £24,33
Questa parte sostituisce il numero di parte 401575
# 056
MPN: 112492
TUBO DAL RISCALDATORE DX. AL 3 VIE
Superamento
Superamento
Questa parte sostituisce il numero di parte 106350
# 057
MPN: 112492
TUBO DAL RISCALDATORE SX. AL 3 VIE
Superamento
Superamento
Questa parte sostituisce il numero di parte 106350
# 058
MPN: 110105
VITE
da £0,62
da £0,62
# 059
MPN: 110106
VITE
da £0,52
da £0,52
# 060
MPN: 108502
TUBO/TUBO/TUBO FLESSIBILE
da £66,39
da £66,39
# 061
MPN: 108501
TUBO DI GIURIZIONE
da £6,40
da £6,40
# 062
MPN: 105190
MANICA
da £18,18
da £18,18
Questa parte sostituisce il numero di parte 106364
# 063
MPN: 12174090
CLIP DEL GIUBILEO
Superamento
Superamento
Questa parte sostituisce il numero di parte 105303 - e 1 altro. Fare clic per visualizzare i dettagli
-part-diagram-016.webp "FERRARI 308 GT4 DINO (1979) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO FUNZIONAMENTO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 308 GT4 DINO (1979) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 308 GT4 DINO (1979) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGIO: SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 308 GT4 DINO (1979) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 308 GT4 DINO (1979) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 308 GT4 DINO (1979) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 308 GT4 DINO (1979) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 308 GT4 DINO (1979) PINZA PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 308 GT4 DINO (1979) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 308 GT4 DINO (1979) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 308 GT4 DINO (1979) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE MOTORE (DAL N. 14070 GS - 14020 GD) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 308 GT4 DINO (1979) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 308 GT4 DINO (1979) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 308 GT4 DINO (1979) COMANDO ACCELERATORE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 308 GT4 DINO (1979) PEDALIERA - COMANDI FRIZIONE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 308 GT4 DINO (1979) POMPA DELL'ARIA E TUBAZIONI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 308 GT4 DINO (1979) PROTEZIONI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 308 GT4 DINO (1979) VALVOLA E LINEE DEL FILTRO DELL'ARIA DI ASPIRAZIONE (VARIANTI PER GLI USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 308 GT4 DINO (1979) VALVOLA E LINEE DEL FILTRO DELL'ARIA DI ASPIRAZIONE (VARIANTI PER GLI USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO ALIMENTAZIONE - CARBURATORI E CONTROLLI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-054.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-055.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE DEL MOTORE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI (USA 78 - J) DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI (USA 77 - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 308 GT4 DINO (1979) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 308 GT4 DINO (1979) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 308 GT4 DINO (1979) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 308 GT4 DINO (1979) PARAURTI (VERSIONE USA E GIAPPONESE) DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 308 GT4 DINO (1979) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 308 GT4 DINO (1979) RIVESTIMENTI INTERNI, ACCESSORI E TETTO SCORREVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 308 GT4 DINO (1979) RIVESTIMENTI INTERNI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 308 GT4 DINO (1979) POSTI A SEDERE DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 308 GT4 DINO (1979) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 308 GT4 DINO (1979) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 308 GT4 DINO (1979) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 308 GT4 DINO (1979) DISPOSITIVO SOLLEVAMENTO FARI DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 308 GT4 DINO (1979) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI 308 GT4 DINO (1979) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 308 GT4 DINO (1979) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 308 GT4 DINO (1979) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 308 GT4 DINO (1979) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 308 GT4 DINO (1979) BIELLE E PISTONI DEL VOLANO E DELLA CAMPANA FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 308 GT4 DINO (1979) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 308 GT4 DINO (1979) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 308 GT4 DINO (1979) CARBURATORI E FILTRO DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 308 GT4 DINO (1979) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
