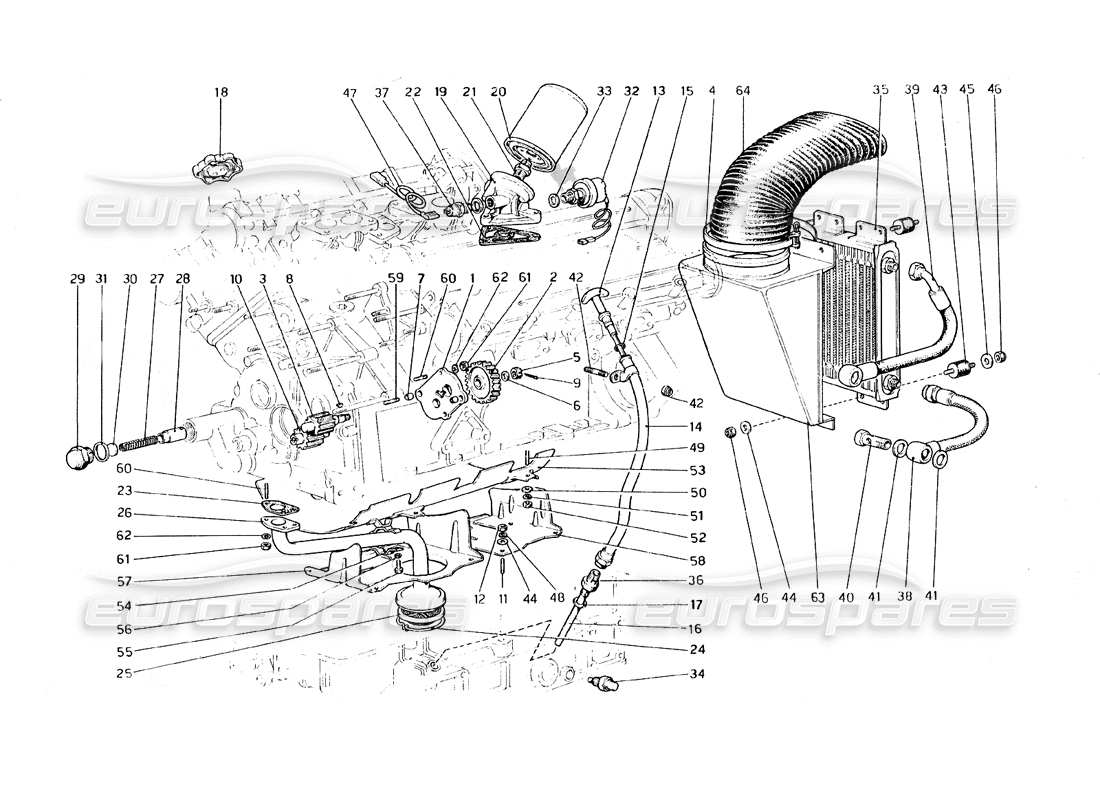

014 - Sistema di lubrificazione
Ferrari 308 GT4 Dino (1979) Lubrication System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
109300
COPERTINA
da
£84,63
da
£84,63
#
002
MPN:
104574
INGRANAGGIO DELLA POMPA
29 denti
da
£131,67
da
£131,67
#
003
MPN:
109956
INGRANAGGIO
da
£718,29
da
£718,29
Questa parte sostituisce il codice articolo 109966 che abbiamo in magazzino
#
004
MPN:
10292390
CLIP DEL GIUBILEO
Superamento
Superamento
#
005
MPN:
102900
NOCE
da
£7,66
da
£7,66
Questa parte sostituisce il numero di parte 4146931
#
006
MPN:
102901
Rondella
da
£0,71
da
£0,71
Questa parte sostituisce il numero di parte 4146930
#
007
MPN:
102725
TASSELLO
da
£0,67
da
£0,67
#
008
MPN:
10205620
Chiave
da
£0,50
da
£0,50
#
009
MPN:
10734301
COPPIGLIA
da
£0,53
da
£0,53
#
010
MPN:
109308
INGRANAGGIO CONDOTTO
da
£89,85
da
£89,85
#
011
MPN:
11000821
PERNO
da
£0,71
da
£0,71
#
012
MPN:
15896411
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896401
#
013
MPN:
105657
ASTA DI LIVELLO OLIO
da
£56,01
da
£56,01
#
014
MPN:
110371
TUBO ASTA LIVELLO OLIO
Dopo esaurim. N. 105227
da
£168,00
da
£168,00
#
015
MPN:
100317
ANELLO DI TENUTA
(quantità minima dell'ordine = 10)
da
£0,70
da
£0,70
#
016
MPN:
107868
TUBO DELL'ASTINA
da
£41,21
da
£41,21
#
017
MPN:
10259960
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 95017
#
018
MPN:
103936
TAPPO OLIO
da
£45,00
da
£45,00
#
019
MPN:
112384
BASE FITRO
da
£138,11
da
£138,11
#
020
MPN:
100325/OE
FILTRO OLIO (FLUSSO COMPLETO)
(flusso completo - Fram PH2804-1) Filtro uso alternativo: 191993
da
£55,82
da
£55,82
#
020
MPN:
191993
FILTRO OLIO UFI
(UFI)
da
£21,95
da
£21,95
Questa parte sostituisce il numero di parte 111782
- e 2 altro. Fare clic per visualizzare i dettagli
#
021
MPN:
100327
UNIONE
da
£42,00
da
£42,00
Questa parte sostituisce il numero di parte 240216
#
022
MPN:
147689
GUARNIZIONE
da
£4,02
da
£4,02
Questa parte sostituisce il numero di parte 106179
- e 1 altro. Fare clic per visualizzare i dettagli
#
023
MPN:
134961
GUARNIZIONE
da
£2,27
da
£2,27
Questa parte sostituisce il numero di parte 103942
#
024
MPN:
103944
ANELLO DI TENUTA DEL FILTRO
da
£38,92
da
£38,92
Questa parte sostituisce il numero di parte 24124
- e 4 altro. Fare clic per visualizzare i dettagli
#
025
MPN:
100332
FILTRO COPPA
da
£10,21
da
£10,21
Questa parte sostituisce il numero di parte 240387
- e 11 altro. Fare clic per visualizzare i dettagli
#
026
MPN:
105998
TUBO PRELIEVO OLIO
da
£126,00
da
£126,00
#
027
MPN:
106900
PRIMAVERA
da
£3,71
da
£3,71
#
028
MPN:
125885
PISTONE
da
£126,45
da
£126,45
Questa parte sostituisce il numero di parte 106236
- e 1 altro. Fare clic per visualizzare i dettagli
#
029
MPN:
106237
TAPPO
da
£26,52
da
£26,52
#
030
MPN:
106238
DISTANZALC
da
£1,61
da
£1,61
#
031
MPN:
144487
GUARNIZIONE
da
£18,15
da
£18,15
#
032
MPN:
125340

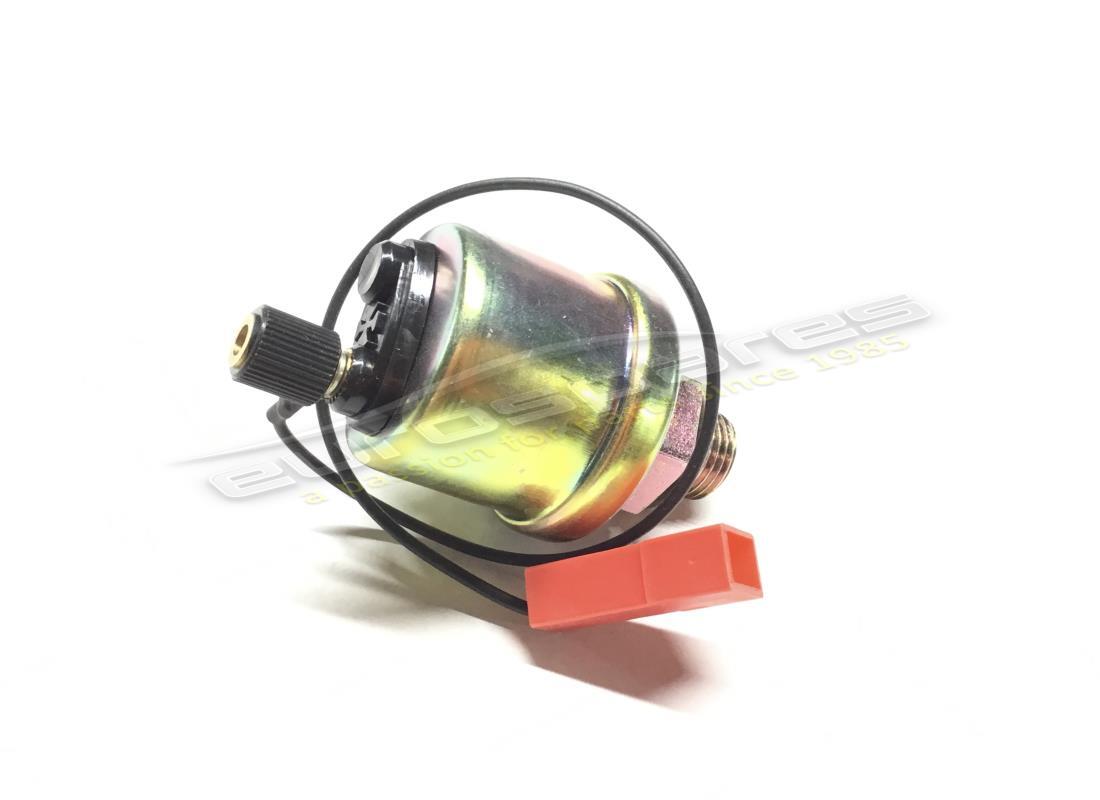

UNITÀ DI PRESSIONE OLIO M16X1.5
da
£133,44
da
£133,44
Questa parte sostituisce il numero di parte 100343
- e 1 altro. Fare clic per visualizzare i dettagli
#
033
MPN:
10257060
GUARNIZIONE
da
£0,47
da
£0,47
Questa parte sostituisce il numero di parte 10253060
- e 2 altro. Fare clic per visualizzare i dettagli
#
034
MPN:
107576
TERMISTORE TEMPERATURA OLIO
da
£50,04
da
£50,04
Questa parte sostituisce il numero di parte 4159681
- e 3 altro. Fare clic per visualizzare i dettagli
#
035
MPN:
145712
RADIATORE OLIO
da
£731,85
da
£731,85
Questa parte sostituisce il numero di parte 106965
- e 1 altro. Fare clic per visualizzare i dettagli
#
036
MPN:
102663
UNIONE
#
037
MPN:
110664
INTERRUTTORE PER SPIA PRESSIONE OLIO
da
£12,32
da
£12,32
#
038
MPN:
107414

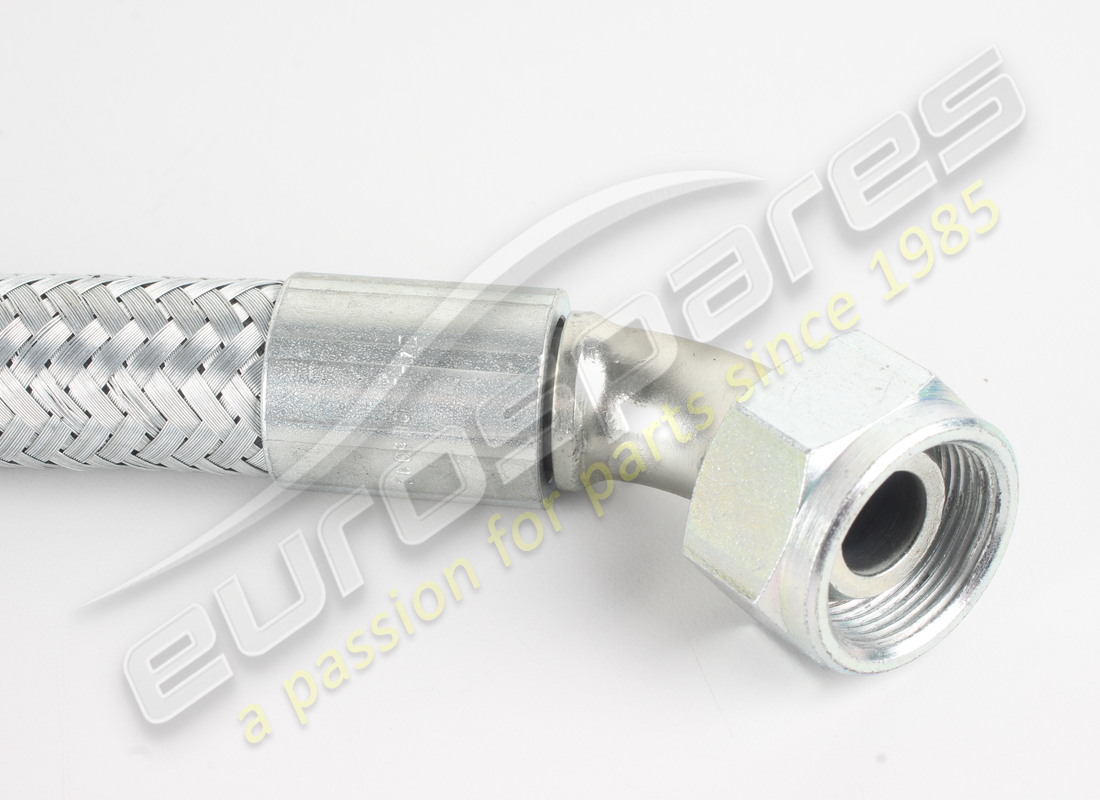

TUBO OLIO
da
£289,70
da
£289,70
#
039
MPN:
106277

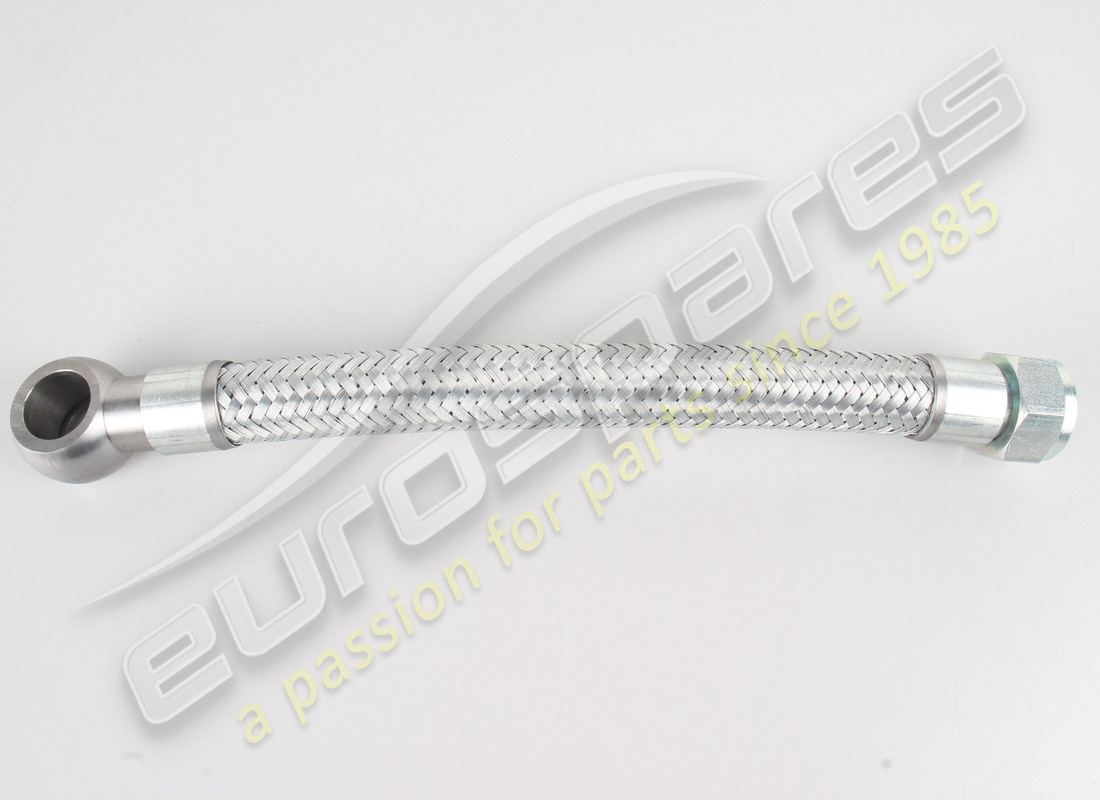

TUBO OLIO
da
£292,06
da
£292,06
#
040
MPN:
102302
UNIONE
da
£66,36
da
£66,36
#
041
MPN:
10279550
GUARNIZIONE
Superamento
Superamento
#
042
MPN:
12574211
NOCE
da
£0,71
da
£0,71
#
043
MPN:
102947
SUPPOI ID DNTIVIBIANLE
da
£7,25
da
£7,25
Questa parte sostituisce il numero di parte 102007
- e 14 altro. Fare clic per visualizzare i dettagli
#
044
MPN:
12638101
Rondella
da
£0,71
da
£0,71
#
045
MPN:
12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704
- e 1 altro. Fare clic per visualizzare i dettagli
#
046
MPN:
102741
NOCE
da
£0,51
da
£0,51
Questa parte sostituisce il numero di parte 12575411
- e 1 altro. Fare clic per visualizzare i dettagli
#
047
MPN:
112388
CAVETTO PER INTERRUTTORE
da
£5,90
da
£5,90
#
048
MPN:
106849
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 11195473
#
049
MPN:
13516521
PERNO
Superamento
Superamento
Questa parte sostituisce il numero di parte 102682
- e 1 altro. Fare clic per visualizzare i dettagli
#
050
MPN:
10519601
Rondella
da
£0,51
da
£0,51
#
051
MPN:
106852
Rondella
Superamento
Superamento
Questa parte sostituisce il codice articolo 10516670 che abbiamo in magazzino
- e 2 altro. Fare clic per visualizzare i dettagli
#
052
MPN:
16102311
NOCE
da
£0,45
da
£0,45
Questa parte sostituisce il numero di parte 16102315
#
053
MPN:
103929
SCUDO MANOVELLA
da
£60,23
da
£60,23
#
054
MPN:
103933
STAFFA/SUPPORTO
Col complessivo n. 103929
da
£8,49
da
£8,49
#
055
MPN:
10977621
BULLONE
da
£1,14
da
£1,14
#
056
MPN:
106849
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 11195473
#
057
MPN:
107073
SCUDO COPPA
da
£55,50
da
£55,50
Questa parte sostituisce il numero di parte 40361305
#
058
MPN:
107074
PIATTO
da
£29,35
da
£29,35
Questa parte sostituisce il numero di parte 40361206
- e 1 altro. Fare clic per visualizzare i dettagli
#
059
MPN:
13541124
PERNO FILETTATO LUNGO
da
£13,27
da
£13,27
Questa parte sostituisce il numero di parte 13541121
#
060
MPN:
13540821
PERNO FILETTATO CORTO
Superamento
Superamento
#
061
MPN:
15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
#
062
MPN:
11197774
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 11197770
- e 3 altro. Fare clic per visualizzare i dettagli
#
063
MPN:
107891
PRESA D'ARIA
da
£241,14
da
£241,14
Questa parte sostituisce il codice articolo 107131 che abbiamo in magazzino
- e 3 altro. Fare clic per visualizzare i dettagli
#
064
MPN:
107533
condotto dell'aria
da
£93,36
da
£93,36
Questa parte sostituisce il numero di parte 110943
- e 2 altro. Fare clic per visualizzare i dettagli
-part-diagram-015.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 308 GT4 DINO (1979) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO FUNZIONAMENTO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 308 GT4 DINO (1979) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 308 GT4 DINO (1979) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGIO: SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 308 GT4 DINO (1979) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 308 GT4 DINO (1979) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 308 GT4 DINO (1979) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 308 GT4 DINO (1979) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 308 GT4 DINO (1979) PINZA PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 308 GT4 DINO (1979) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 308 GT4 DINO (1979) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 308 GT4 DINO (1979) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE MOTORE (DAL N. 14070 GS - 14020 GD) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 308 GT4 DINO (1979) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 308 GT4 DINO (1979) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 308 GT4 DINO (1979) COMANDO ACCELERATORE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 308 GT4 DINO (1979) PEDALIERA - COMANDI FRIZIONE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 308 GT4 DINO (1979) POMPA DELL'ARIA E TUBAZIONI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 308 GT4 DINO (1979) PROTEZIONI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 308 GT4 DINO (1979) VALVOLA E LINEE DEL FILTRO DELL'ARIA DI ASPIRAZIONE (VARIANTI PER GLI USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 308 GT4 DINO (1979) VALVOLA E LINEE DEL FILTRO DELL'ARIA DI ASPIRAZIONE (VARIANTI PER GLI USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO ALIMENTAZIONE - CARBURATORI E CONTROLLI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-054.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-055.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE DEL MOTORE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI (USA 78 - J) DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI (USA 77 - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 308 GT4 DINO (1979) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 308 GT4 DINO (1979) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 308 GT4 DINO (1979) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 308 GT4 DINO (1979) PARAURTI (VERSIONE USA E GIAPPONESE) DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 308 GT4 DINO (1979) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 308 GT4 DINO (1979) RIVESTIMENTI INTERNI, ACCESSORI E TETTO SCORREVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 308 GT4 DINO (1979) RIVESTIMENTI INTERNI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 308 GT4 DINO (1979) POSTI A SEDERE DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 308 GT4 DINO (1979) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 308 GT4 DINO (1979) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 308 GT4 DINO (1979) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 308 GT4 DINO (1979) DISPOSITIVO SOLLEVAMENTO FARI DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 308 GT4 DINO (1979) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI 308 GT4 DINO (1979) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 308 GT4 DINO (1979) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 308 GT4 DINO (1979) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 308 GT4 DINO (1979) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 308 GT4 DINO (1979) BIELLE E PISTONI DEL VOLANO E DELLA CAMPANA FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 308 GT4 DINO (1979) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 308 GT4 DINO (1979) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 308 GT4 DINO (1979) CARBURATORI E FILTRO DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 308 GT4 DINO (1979) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
