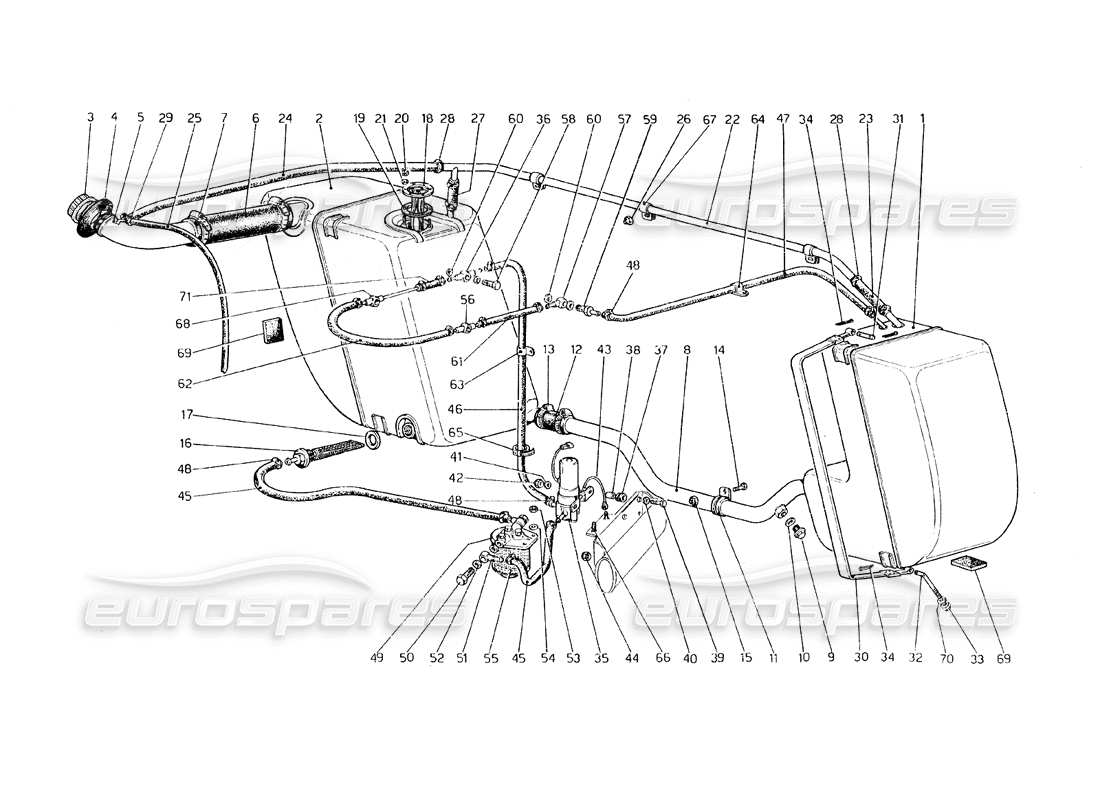

009 - Sistema di alimentazione carburante
Ferrari 308 GT4 Dino (1979) Fuel System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 106257
SERBATOIO CARBURANTE DX
da £796,39
da £796,39
Questa parte sostituisce il numero di parte 40357907 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 106251
SERBATOIO CARBURANTE SX
da £682,50
da £682,50
Questa parte sostituisce il numero di parte 40358004 - e 3 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 113401
Tappo del serbatoio del carburante
da £65,57
da £65,57
Questa parte sostituisce il numero di parte 101453 - e 3 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 101465
GUARNIZIONE O SIGILLO
da £45,30
da £45,30
Questa parte sostituisce il numero di parte 821287 - e 3 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 106367
BOCCHOTTONE DI CARICO
da £146,91
da £146,91
# 006
MPN: 107405
TUBO (COLLO RIEMPIMENTO CARBURANTE) 0E
da £24,46
da £24,46
# 007
MPN: 12174790
CLIP DEL GIUBILEO
da £1,08
da £1,08
Questa parte sostituisce il numero di parte 50188200
# 008
MPN: 106675
TUBO PONTE SERBATOIO CARBURANTE
da £100,00
da £100,00
# 009
MPN: 10300771
TAPPO DI SCARICO CARBURANTE
da £0,50
da £0,50
# 010
MPN: 10278650
GUARNIZIONE
da £0,47
da £0,47
# 011
MPN: 106195
STAFFA A CLIP
da £17,08
da £17,08
# 012
MPN: 114277
MANICA
da £69,76
da £69,76
Questa parte sostituisce il numero di parte 101468 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 108785
CLIP DEL GIUBILEO
Superamento
Superamento
# 014
MPN: 10902121
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 20146601
# 015
MPN: 12574211
NOCE
da £0,71
da £0,71
# 016
MPN: 104528
filtro
da £377,82
da £377,82
Questa parte sostituisce il numero di parte 821360
# 017
MPN: 102045
GUARNIZIONE
# 018
MPN: MC3701/100
SENSORE LIVELLO CARBURANTE (UNIVERSALE)
da £83,95
da £83,95
Questa parte sostituisce il numero di parte 108644 - e 5 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 101462
GUARNIZIONE
da £13,47
da £13,47
Questa parte sostituisce il numero di parte 820925 - e 1 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 11195371
Rondella
da £0,47
da £0,47
# 022
MPN: 107916
TUBO
da £36,51
da £36,51
Questa parte sostituisce il numero di parte 106996 - e 3 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 106665
tubo flessibile
da £1,57
da £1,57
# 024
MPN: 106997
tubo flessibile
da £3,47
da £3,47
# 025
MPN: 106666
TUBO DI TROPPO PIENO
da £1,37
da £1,37
# 026
MPN: 12574211
DADO AUTOBLOCCANTE
da £0,71
da £0,71
# 027
MPN: 107330
TUBO
Superamento
Superamento
# 028
MPN: 13000390
CLIP DEL GIUBILEO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 101296
CLIP DEL GIUBILEO
# 030
MPN: 106667
CINGHIA SERBATOIO CARBURANTE
da £43,43
da £43,43
Questa parte sostituisce il numero di parte 40378507 - e 1 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 103447
PERNO
da £12,86
da £12,86
# 032
MPN: 213177
TIRANTE
Superamento
Superamento
# 033
MPN: 104030
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 034
MPN: 10796440
COPPIGLIA
Superamento
Superamento
Questa parte sostituisce il numero di parte 264555
# 035
MPN: 100245
POMPA DI BENZINA
da £98,18
da £98,18
Questa parte sostituisce il numero di parte 105454 - e 2 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 107793
UNIONE
da £11,51
da £11,51
# 037
MPN: 103549
BOCCOLA IN GOMMA
da £0,64
da £0,64
# 038
MPN: 103550
CESPUGLIO
da £1,94
da £1,94
Questa parte sostituisce il numero di parte 4130913
# 039
MPN: 10902611
BULLONE
Superamento
Superamento
# 040
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 041
MPN: 12644401
Rondella
da £0,47
da £0,47
# 042
MPN: 12574211
DADO AUTOBLOCCANTE
da £0,71
da £0,71
# 043
MPN: 106153
CAVO
da £2,62
da £2,62
# 044
MPN: 104030
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 045
MPN: 106654
TUBO
Superamento
Superamento
# 046
MPN: 103927
TUBO SFIATO CARBURANTE
Superamento
Superamento
# 047
MPN: 103928
TUBO CARBURANTE
Superamento
Superamento
# 048
MPN: 10168590
CLIP DEL GIUBILEO
Superamento
Superamento
# 049
MPN: 107486
MONTAGGIO FILTRO CARBURANTE
da £396,84
da £396,84
Questa parte sostituisce il numero di parte 103401
# 049
MPN: 95180050
ELEMENTO FILTRO CARBURANTE
da £23,09
da £23,09
Questa parte sostituisce il numero di parte 95180061 - e 1 altro. Fare clic per visualizzare i dettagli
# 050
MPN: 103402
UNIONE
da £19,49
da £19,49
Questa parte sostituisce il numero di parte 95038 - e 3 altro. Fare clic per visualizzare i dettagli
# 051
MPN: 105826
UNIONE
da £125,00
da £125,00
Questa parte sostituisce il numero di parte 105824 - e 7 altro. Fare clic per visualizzare i dettagli
# 052
MPN: 100501
GUARNIZIONE
Dopo esaur. N. 103403
Superamento
Superamento
# 053
MPN: 16100824
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 054
MPN: 12601371
Rondella
Superamento
Superamento
# 055
MPN: 95180050
ELEMENTO FILTRO CARBURANTE
da £23,09
da £23,09
Questa parte sostituisce il numero di parte 95180061 - e 1 altro. Fare clic per visualizzare i dettagli
# 056
MPN: 106199
UNIONE
da £15,85
da £15,85
Questa parte sostituisce il numero di parte 4148774
# 057
MPN: 106200
UNIONE
da £5,21
da £5,21
Questa parte sostituisce il numero di parte 4148775
# 058
MPN: 10181717
UNIONE
da £6,93
da £6,93
# 059
MPN: 108032
UNIONE
da £23,28
da £23,28
# 060
MPN: 10296160
GUARNIZIONE
da £0,47
da £0,47
# 061
MPN: 114877
TUBO AL COPERCHIO INFERIORE DI ASPIRAZIONE
Superamento
Superamento
Questa parte sostituisce il numero di parte 106201 - e 2 altro. Fare clic per visualizzare i dettagli
# 062
MPN: 106202
TUBO
Superamento
Superamento
# 063
MPN: 10418600
CLIP
da £0,47
da £0,47
# 064
MPN: 10418400
CLIP
da £0,81
da £0,81
# 065
MPN: 105549
CLIP
da £1,41
da £1,41
Questa parte sostituisce il numero di parte 101384
# 066
MPN: 16043621
BULLONE
da £1,11
da £1,11
# 067
MPN: 10441590
FASCETTA SOSTEGNO TUBO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10113600
# 068
MPN: 107795
UNIONE
da £26,13
da £26,13
# 069
MPN: 107889
DISTANZIATORE
da £8,67
da £8,67
Questa parte sostituisce il numero di parte 116566
# 070
MPN: 13605711
DISTANZIATORE
da £0,65
da £0,65
# 071
MPN: 105489
TUBO
Superamento
Superamento
-part-diagram-010.webp "FERRARI 308 GT4 DINO (1979) CARBURATORI E FILTRO DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 308 GT4 DINO (1979) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 308 GT4 DINO (1979) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO FUNZIONAMENTO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 308 GT4 DINO (1979) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 308 GT4 DINO (1979) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGIO: SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 308 GT4 DINO (1979) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 308 GT4 DINO (1979) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 308 GT4 DINO (1979) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 308 GT4 DINO (1979) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 308 GT4 DINO (1979) PINZA PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 308 GT4 DINO (1979) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 308 GT4 DINO (1979) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 308 GT4 DINO (1979) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE MOTORE (DAL N. 14070 GS - 14020 GD) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 308 GT4 DINO (1979) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 308 GT4 DINO (1979) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 308 GT4 DINO (1979) COMANDO ACCELERATORE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 308 GT4 DINO (1979) PEDALIERA - COMANDI FRIZIONE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 308 GT4 DINO (1979) POMPA DELL'ARIA E TUBAZIONI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 308 GT4 DINO (1979) PROTEZIONI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 308 GT4 DINO (1979) VALVOLA E LINEE DEL FILTRO DELL'ARIA DI ASPIRAZIONE (VARIANTI PER GLI USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 308 GT4 DINO (1979) VALVOLA E LINEE DEL FILTRO DELL'ARIA DI ASPIRAZIONE (VARIANTI PER GLI USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO ALIMENTAZIONE - CARBURATORI E CONTROLLI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-054.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-055.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE DEL MOTORE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI (USA 78 - J) DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI (USA 77 - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 308 GT4 DINO (1979) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 308 GT4 DINO (1979) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 308 GT4 DINO (1979) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 308 GT4 DINO (1979) PARAURTI (VERSIONE USA E GIAPPONESE) DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 308 GT4 DINO (1979) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 308 GT4 DINO (1979) RIVESTIMENTI INTERNI, ACCESSORI E TETTO SCORREVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 308 GT4 DINO (1979) RIVESTIMENTI INTERNI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 308 GT4 DINO (1979) POSTI A SEDERE DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 308 GT4 DINO (1979) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 308 GT4 DINO (1979) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 308 GT4 DINO (1979) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 308 GT4 DINO (1979) DISPOSITIVO SOLLEVAMENTO FARI DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 308 GT4 DINO (1979) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI 308 GT4 DINO (1979) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 308 GT4 DINO (1979) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 308 GT4 DINO (1979) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 308 GT4 DINO (1979) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 308 GT4 DINO (1979) BIELLE E PISTONI DEL VOLANO E DELLA CAMPANA FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 308 GT4 DINO (1979) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 308 GT4 DINO (1979) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
