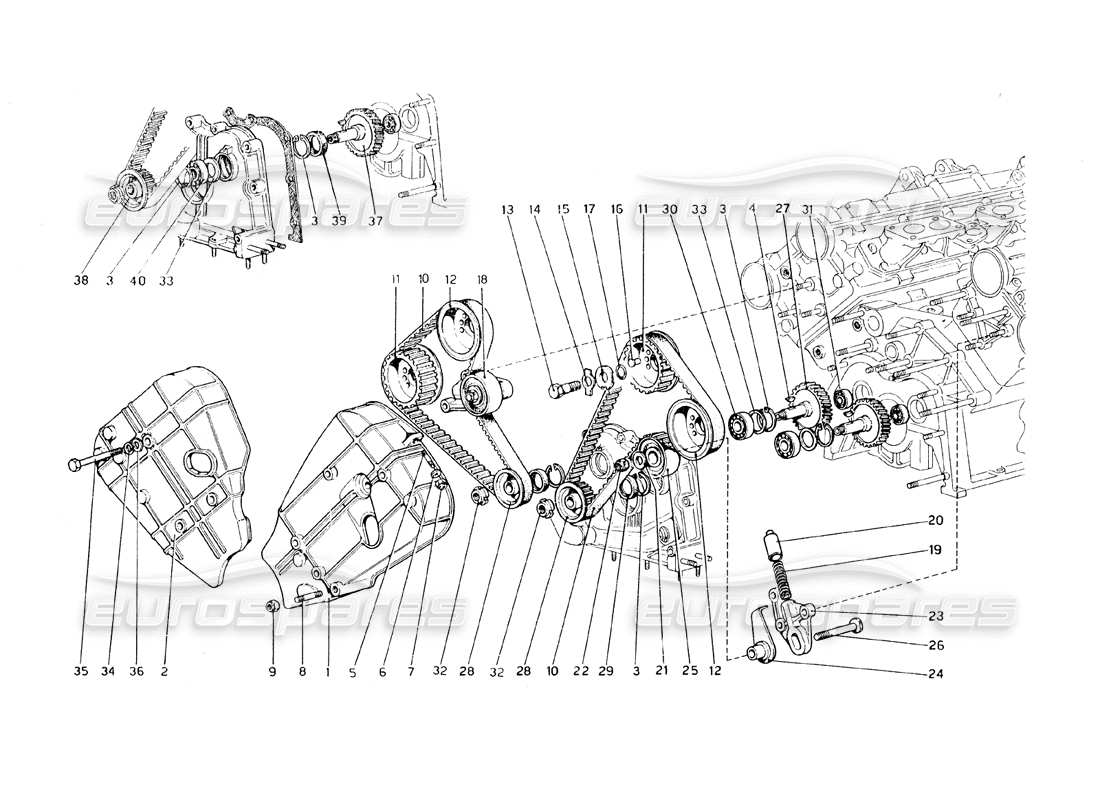

008 - Sistema di cronometraggio - Controlli
Ferrari 308 GT4 Dino (1979) Timing System - Controls Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 108054
CARCASSA CINGHIA CAMMA SX
da £234,54
da £234,54
# 001
MPN: 108097
CARCASSA CINGHIA CAMMA SX COMPLETA
Superamento
Superamento
# 002
MPN: 121241
COPERCHIO CINGHIA CAMMA DX
da £441,26
da £441,26
Questa parte sostituisce il numero di parte 105927
# 003
MPN: 11059976
SQUILLO
da £0,59
da £0,59
Questa parte sostituisce il numero di parte 11059975
# 004
MPN: 10206320
LINQUETTA
da £0,89
da £0,89
# 005
MPN: 13540820
PERNO
Superamento
Superamento
Questa parte sostituisce il numero di parte 11500120
# 006
MPN: 12644421
Rondella
Superamento
Superamento
# 007
MPN: 12574211
DADO AUTOBLOCCANTE
da £0,71
da £0,71
# 008
MPN: 13546221
PERNO FILETTATO
da £0,95
da £0,95
# 009
MPN: 13598021
NOCE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 13598011
# 010
MPN: 107833
CINGHIA DI DISTRIBUZIONE
In alternativa al N. 102877
da £10,50
da £10,50
Questa parte sostituisce il numero di parte 102877
# 010
MPN: FTBK010
KIT CINGHIA DI DISTRIBUZIONE
Include 2x cinghia di distribuzione (107833) e 2x cuscinetto tenditore (105206)
# 011
MPN: 113097
INGRANAGGIO CONDOTTO
(acciaio)
da £312,70
da £312,70
Questa parte sostituisce il numero di parte 110994
# 012
MPN: 113098
INGRANAGGIO CONDOTTO
(acciaio)
da £312,70
da £312,70
Questa parte sostituisce il numero di parte 102587 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 106606
VITE
da £39,90
da £39,90
Questa parte sostituisce il numero di parte 102776 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 102777
PIATTO
da £6,50
da £6,50
Questa parte sostituisce il numero di parte 4146781
# 015
MPN: 106605
Rondella
da £8,04
da £8,04
# 016
MPN: 106203
TASSELLO
da £3,65
da £3,65
# 017
MPN: 101031
ANELLO DI TENUTA
da £1,41
da £1,41
# 018
MPN: 105206
CUSCINETTO DISTRIBUZIONE
da £41,23
da £41,23
Questa parte sostituisce il numero di parte 126720
# 019
MPN: 104148
PRIMAVERA
da £10,04
da £10,04
# 020
MPN: 102819
PISTONE
da £153,57
da £153,57
# 021
MPN: 102824
Rondella
da £10,50
da £10,50
# 022
MPN: 148020
DADO AUTOBLOCCANTE
da £2,68
da £2,68
Questa parte sostituisce il numero di parte 102825 - e 3 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 105200
SUPPORTO
da £225,33
da £225,33
# 024
MPN: 105202
PIATTO
da £70,15
da £70,15
# 025
MPN: 105206
CUSCINETTO DISTRIBUZIONE
da £41,23
da £41,23
Questa parte sostituisce il numero di parte 126720
# 026
MPN: 105205
VITE
da £43,17
da £43,17
# 027
MPN: 104913
INGRANAGGIO
da £449,00
da £449,00
# 028
MPN: 104914
PULEGGIA
da £378,50
da £378,50
# 029
MPN: 104916
SQUILLO
Vale fino al motore 03044 / Non vale per USA 78 e J
da £11,25
da £11,25
# 030
MPN: 104917
CUSCINETTO BINARIO APERTO
da £7,67
da £7,67
Questa parte sostituisce il numero di parte 101299
# 031
MPN: 104913
INGRANAGGIO
da £449,00
da £449,00
# 032
MPN: 104819
GHIERA DI BLOCCAGGIO
# 033
MPN: 104915
Rondella
da £87,57
da £87,57
# 034
MPN: 127497
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10516871 - e 2 altro. Fare clic per visualizzare i dettagli
# 035
MPN: 111668
VITE
da £23,70
da £23,70
Questa parte sostituisce il numero di parte 13451121
# 036
MPN: 12638601
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 20232104
# 037
MPN: 112017
INGRANAGGIO COMANDO ALBERI A CAMME POMPA ACQUA E POMPA OLIO
36 denti
da £1.020,84
da £1.020,84
# 038
MPN: 112018
PULEGGIA CONDUTTRICE
Vale dal motore 03045 / Vale per USA 78 e J
da £279,30
da £279,30
# 039
MPN: 117276
SQUILLO
da £18,00
da £18,00
Questa parte sostituisce il numero di parte 112020
# 040
MPN: 175260
CUSCINETTO SUL COPERCHIO ANTERIORE
Vale dal motore 03045 / Vale per USA 78 e J
da £28,12
da £28,12
Questa parte sostituisce il numero di parte 112019
# 040
MPN: 175260
CUSCINETTO (SIGILLATO)
da £28,12
da £28,12
Questa parte sostituisce il numero di parte 112019
