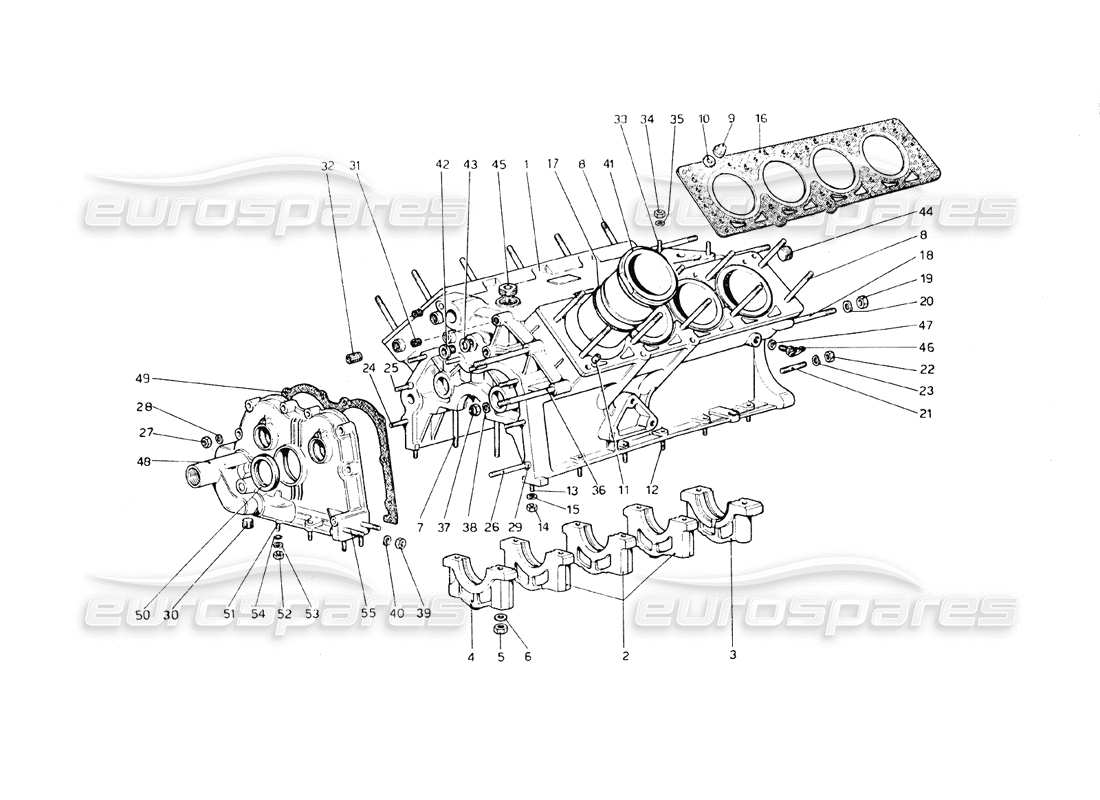

002 - BASAMENTO
Ferrari 308 GT4 Dino (1979) Crankcase Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 109088
BASAMENTO
Superamento
Superamento
# 001
MPN: 109760
BASAMENTO
Superamento
Superamento
# 001
MPN: 111781
BASAMENTO
Col complessivo n. 112881
# 001
MPN: 112081
Basamento compiuto
Vale dal motore n. 03045
# 002
MPN: 103764
TAPPO CUSCINETTO PRINCIPALE
Superamento
Superamento
# 003
MPN: 103765
TAPPO CUSCINETTO PRINCIPALE
Superamento
Superamento
# 004
MPN: 103766
TAPPO CUSCINETTO PRINCIPALE
Superamento
Superamento
# 005
MPN: 103841
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 4146542
# 006
MPN: 103842
Rondella
Superamento
Superamento
# 007
MPN: 104075
PERNO
da £6,15
da £6,15
# 008
MPN: 100098
PERNO
da £33,26
da £33,26
Questa parte sostituisce il numero di parte 9100505
# 009
MPN: 100101/A
DADO CAPPUCCIO
Superamento
Superamento
Questa parte sostituisce il numero di parte 100101
# 010
MPN: 100100
Rondella
da £1,52
da £1,52
Questa parte sostituisce il numero di parte 95242
# 011
MPN: 100097
TASSELLO
da £8,70
da £8,70
Questa parte sostituisce il numero di parte 95079
# 012
MPN: 13517221
PERNO
Superamento
Superamento
# 013
MPN: 13516924
PERNO FILETTATO
da £1,38
da £1,38
Questa parte sostituisce il numero di parte 13516921
# 013
MPN: 16100814
PERNO
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 16100811 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 16100824
NOCE
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 015
MPN: 11198074
Rondella
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 168946
GUARNIZIONE
da £204,75
da £204,75
# 017
MPN: 110021
ANELLO DI TENUTA
In alternativa a n. 102797
da £7,68
da £7,68
Questa parte sostituisce il numero di parte 102797
# 018
MPN: 13451221
PERNO FILETTATO
Superamento
Superamento
# 019
MPN: 12164711
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 12164712
# 020
MPN: 12601471
Rondella
Superamento
Superamento
# 021
MPN: 11500621
PERNO FILETTATO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 11500620
# 022
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 023
MPN: 11197774
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 13517321
PERNO FILETTATO
da £16,90
da £16,90
Questa parte sostituisce il numero di parte 13517320
# 025
MPN: 13517421
PERNO FILETTATO
da £53,42
da £53,42
Questa parte sostituisce il numero di parte 13517420
# 026
MPN: 13518221
PERNO FILETTATO
da £0,64
da £0,64
# 027
MPN: 16104411
NOCE
da £0,51
da £0,51
# 028
MPN: 12601371
Rondella
Superamento
Superamento
# 029
MPN: 102704
TASSELLO
da £1,88
da £1,88
Questa parte sostituisce il numero di parte 500805
# 030
MPN: 14326150
TAPPO FILETTATO
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12326150
# 031
MPN: 103830
ELICOTTERO - BOBINA
Superamento
Superamento
# 032
MPN: 104657
ELICOTTERO - BOBINA PER FISS. CARTER
Superamento
Superamento
# 033
MPN: 13517221
PERNO
Superamento
Superamento
# 034
MPN: 16104411
DADO AUTOBLOCCANTE
da £0,53
da £0,53
# 035
MPN: 12601371
Rondella
Superamento
Superamento
# 036
MPN: 115237
PERNO
Vale dopo esaurim. N. 107923
da £9,20
da £9,20
Questa parte sostituisce il numero di parte 107923
# 037
MPN: 102742
DADO AUTOBLOCCANTE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12557621 - e 2 altro. Fare clic per visualizzare i dettagli
# 038
MPN: 12601471
Rondella
Superamento
Superamento
# 039
MPN: 12164711
NOCE
Superamento
Superamento
Questa parte sostituisce il numero di parte 12164712
# 040
MPN: 12601471
Rondella
Superamento
Superamento
# 041
MPN: 103588
RIVESTIMENTO DEL CILINDRO
da £412,97
da £412,97
# 042
MPN: 10275011
TAPPO
da £1,17
da £1,17
Questa parte sostituisce il numero di parte 10275001 - e 3 altro. Fare clic per visualizzare i dettagli
# 043
MPN: 10263460
GUARNIZIONE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 95119
# 044
MPN: 10269850
TAPPO FILETTATO
da £1,14
da £1,14
# 045
MPN: 10269950
TAPPO
Superamento
Superamento
Questa parte sostituisce il numero di parte 95124
# 046
MPN: 103948
RUBINETTO DI SCARICO RADIATORE M14X1.5MM
da £97,83
da £97,83
Questa parte sostituisce il numero di parte 10300640 - e 1 altro. Fare clic per visualizzare i dettagli
# 047
MPN: 100511
GUARNIZIONE
Superamento
Superamento
Questa parte sostituisce il numero di parte 103403
# 048
MPN: 107588
COPERTINA
Non vale per USA 78 / Vale fino al motore n. 03044 - Non a ricambio
da £630,00
da £630,00
# 048
MPN: 112473
COPERTINA
Vale per USA 78 / J e dal motore n. 03045 / Non a ricambio
# 049
MPN: 135089
GUARNIZIONE
da £16,20
da £16,20
Questa parte sostituisce il numero di parte 103791 - e 1 altro. Fare clic per visualizzare i dettagli
# 050
MPN: 108224
ANELLO DI TENUTA
In alternativa a n. 105231
da £20,37
da £20,37
Questa parte sostituisce il numero di parte 105231
# 050
MPN: OILK308GT4/S
Kit paraolio motore Distributore singolo
Il kit paraolio originale è composto da:x1 108224 / X1 200323 / x4 163987 / x2 117276 / x1 108009
# 051
MPN: 12354524
PERNO FILETTATO
da £16,98
da £16,98
Questa parte sostituisce il numero di parte 12354521
# 052
MPN: 16100824
NOCE
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 053
MPN: 11198074
Rondella
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 054
MPN: 103039
ANELLO DI TENUTA
(quantità minima dell'ordine = 10)
da £1,62
da £1,62
Questa parte sostituisce il numero di parte 95860041
-part-diagram-003.webp "FERRARI 308 GT4 DINO (1979) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 308 GT4 DINO (1979) BIELLE E PISTONI DEL VOLANO E DELLA CAMPANA FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 308 GT4 DINO (1979) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 308 GT4 DINO (1979) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 308 GT4 DINO (1979) CARBURATORI E FILTRO DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO DELL'ACCELERATORE DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 308 GT4 DINO (1979) COLPO - PER SISTEMA DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 308 GT4 DINO (1979) POMPA DELL'ACQUA E TUBAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO FUNZIONAMENTO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 308 GT4 DINO (1979) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 308 GT4 DINO (1979) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGIO: SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 308 GT4 DINO (1979) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 308 GT4 DINO (1979) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-024.webp "FERRARI 308 GT4 DINO (1979) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-025.webp "FERRARI 308 GT4 DINO (1979) DIFFERENZIALE E SEMIASSI DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 308 GT4 DINO (1979) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 308 GT4 DINO (1979) PINZA PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 308 GT4 DINO (1979) CONTROLLO FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 308 GT4 DINO (1979) SCATOLA STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 308 GT4 DINO (1979) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 308 GT4 DINO (1979) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 308 GT4 DINO (1979) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE MOTORE (DAL N. 14070 GS - 14020 GD) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 308 GT4 DINO (1979) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 308 GT4 DINO (1979) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 308 GT4 DINO (1979) COMANDO ACCELERATORE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-044.webp "FERRARI 308 GT4 DINO (1979) PEDALIERA - COMANDI FRIZIONE (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO FRENO IDRAULICO (VARIANTI PER VERSIONE RHD) DIAGRAMMA DELLE PARTI")
-part-diagram-046.webp "FERRARI 308 GT4 DINO (1979) POMPA DELL'ARIA E TUBAZIONI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 308 GT4 DINO (1979) PROTEZIONI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI CONTROLLO DELLE EMISSIONI ANTIEVAPORATIVE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 308 GT4 DINO (1979) VALVOLA E LINEE DEL FILTRO DELL'ARIA DI ASPIRAZIONE (VARIANTI PER GLI USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 308 GT4 DINO (1979) VALVOLA E LINEE DEL FILTRO DELL'ARIA DI ASPIRAZIONE (VARIANTI PER GLI USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO ALIMENTAZIONE - CARBURATORI E CONTROLLI (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-054.webp "FERRARI 308 GT4 DINO (1979) IMPIANTO DI SCARICO (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-055.webp "FERRARI 308 GT4 DINO (1979) ACCENSIONE DEL MOTORE (VARIANTI PER USA - VERSIONE AUS E J) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI (USA 78 - J) DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI (USA 77 - AUS) DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 308 GT4 DINO (1979) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 308 GT4 DINO (1979) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 308 GT4 DINO (1979) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 308 GT4 DINO (1979) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 308 GT4 DINO (1979) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 308 GT4 DINO (1979) PARAURTI (VERSIONE USA E GIAPPONESE) DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 308 GT4 DINO (1979) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 308 GT4 DINO (1979) RIVESTIMENTI INTERNI, ACCESSORI E TETTO SCORREVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 308 GT4 DINO (1979) RIVESTIMENTI INTERNI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 308 GT4 DINO (1979) POSTI A SEDERE DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 308 GT4 DINO (1979) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 308 GT4 DINO (1979) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 308 GT4 DINO (1979) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 308 GT4 DINO (1979) DISPOSITIVO SOLLEVAMENTO FARI DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 308 GT4 DINO (1979) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI 308 GT4 DINO (1979) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI 308 GT4 DINO (1979) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 308 GT4 DINO (1979) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
