125 - Sistema di riscaldamento

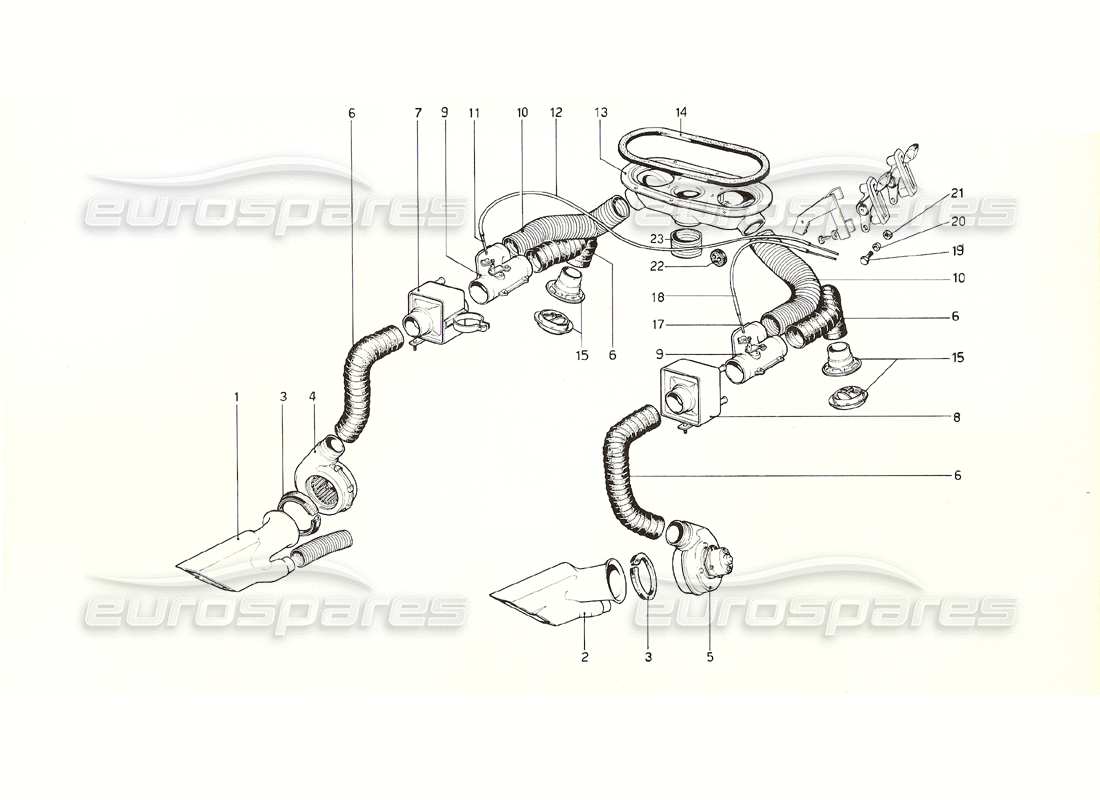

Ferrari 308 GT4 Dino (1976) Heating system Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
40116006
PRESA ARIA DX
da
£462,17
da
£462,17
#
002
MPN:
40116105
PRESA ARIA SX
da
£169,46
da
£169,46
#
003
MPN:
40057101
GOMMA
da
£29,24
da
£29,24
#
004
MPN:
20094405
MOTORE DELLA VENTOLA IN SENSO ORARIO
Superamento
Superamento
Questa parte sostituisce il numero di parte 102185
- e 4 altro. Fare clic per visualizzare i dettagli
#
005
MPN:
60091600
SOFFIATORE RISCALDATORE DX
da
£295,00
da
£295,00
Questa parte sostituisce il numero di parte 20094504
- e 1 altro. Fare clic per visualizzare i dettagli
#
006
MPN:
40043101
TUBO DELL'ARIA
da
£56,16
da
£56,16
#
007
MPN:
40117408
GRUPPO RISCALDATORE SX
#
007
MPN:
40141905
SCATOLA RISCALDATORE DX
Superamento
Superamento
Questa parte sostituisce il numero di parte 106689
#
007
MPN:
40322901
SCATOLA RISCALDATORE DX LHD
da
£178,35
da
£178,35
Questa parte sostituisce il numero di parte 107363
- e 8 altro. Fare clic per visualizzare i dettagli
#
008
MPN:
40117509
SCATOLA RISCALDATORE SX
Superamento
Superamento
#
008
MPN:
40323008
SCATOLA RISCALDATORE SX
Questa parte sostituisce il numero di parte 106688
- e 3 altro. Fare clic per visualizzare i dettagli
#
009
MPN:
40131609
CONTROLLO DELL'ARIA
Superamento
Superamento
#
010
MPN:
40043200
TUBO
da
£30,34
da
£30,34
#
011
MPN:
40128704
CAVO VENTOLA SBRINAMENTO DX LHD
da
£4,29
da
£4,29
#
012
MPN:
40128605
GUAINA CAVO DX GUIDA A SINISTRA
da
£13,34
da
£13,34
#
013
MPN:
50022805
PANNELLO
Superamento
Superamento
#
014
MPN:
50091503
GUARNIZIONE
da
£23,42
da
£23,42
#
015
MPN:
40230500
DIFFUSORE
#
016
MPN:
40043309
TUBO
da
£47,17
da
£47,17
#
017
MPN:
40128704
CAVO VENTOLA SBRINAMENTO DX LHD
da
£4,29
da
£4,29
#
018
MPN:
40211709
GUAINA CAVO DX
#
019
MPN:
20091609
PERNO
da
£3,80
da
£3,80
#
020
MPN:
20046900
CESPUGLIO
da
£2,43
da
£2,43
#
021
MPN:
10794011
NOCE
da
£0,30
da
£0,30
#
022
MPN:
40167900
ANELLO DI TENUTA DEL PASSACAVO
da
£22,24
da
£22,24
#
023
MPN:
40140105
TAPPO
Non vale per AC
da
£23,89
da
£23,89
#
023
MPN:
40326407
CONDOTTO
Vale per AC
da
£43,47
da
£43,47
