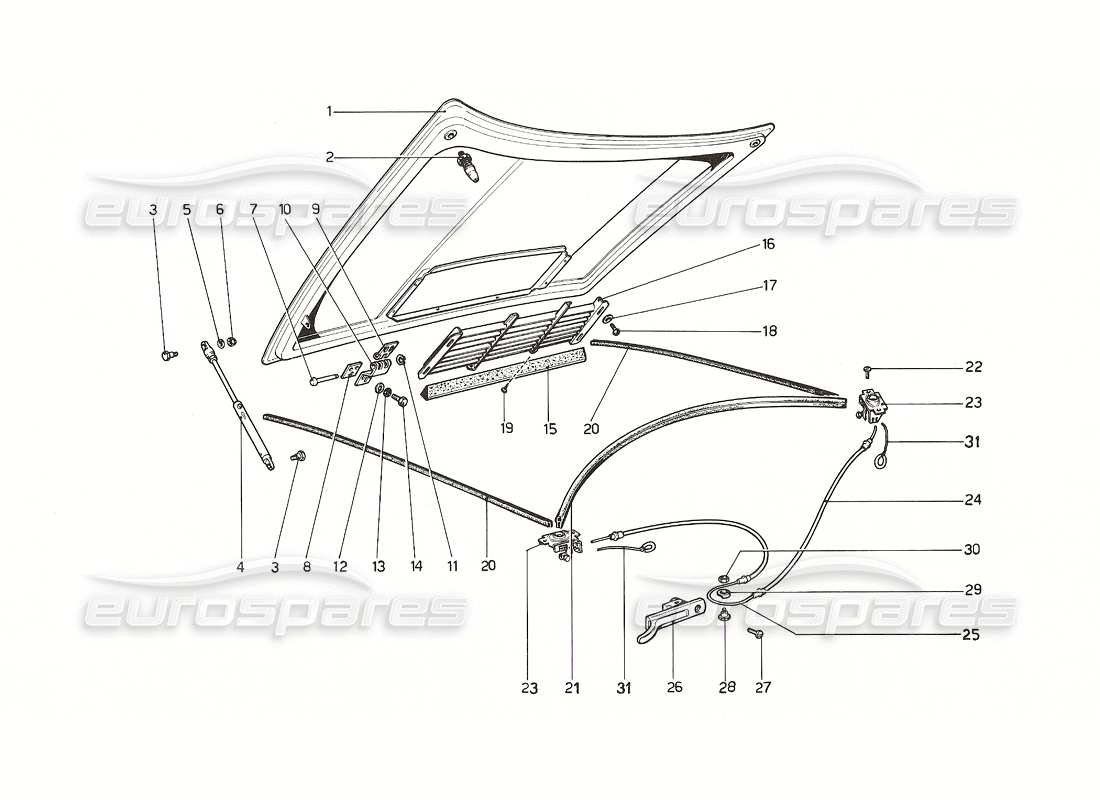

106 - Coperchio dello scomparto anteriore
Ferrari 308 GT4 Dino (1976) Front Compartment Lid Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 40013500
COFANO ANTERIORE
Valido per guida a sinistra e guida a destra
da £2.086,26
da £2.086,26
Questa parte sostituisce il numero di parte 40178402 - e 2 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 40013500/A
Solo rivestimento del cofano anteriore
da £446,25
da £446,25
# 002
MPN: 40110405
PERNO
da £68,34
da £68,34
Questa parte sostituisce il numero di parte 20062600 - e 7 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 40161903
BULLONE
da £20,67
da £20,67
# 004
MPN: 40045700
ASTA SOSTEGNO COFANO
da £85,18
da £85,18
Questa parte sostituisce il codice articolo 40249704 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 13550111
Rondella
# 006
MPN: 169180
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12574121
# 006
MPN: 40293904
COMPLESSIVO CERNIERA COFANO
da £77,97
da £77,97
Questa parte sostituisce il codice articolo 40028607 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 40028904
PERNO
da £5,68
da £5,68
# 008
MPN: 40029407
PIATTO
da £7,92
da £7,92
# 00g
MPN: 40028607
CERNIERA MOBILE
Superamento
Superamento
# 010
MPN: 40028706
Cerniera fissa
da £44,10
da £44,10
# 011
MPN: 11065474
ANELLO SEEGER
Superamento
Superamento
Questa parte sostituisce il numero di parte 11065476
# 012
MPN: 12643701
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 12643704 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 12605370
Rondella
Superamento
Superamento
# 014
MPN: 10902411
BULLONE
da £1,11
da £1,11
# 015
MPN: 40150104
GUARNIZIONE
da £44,75
da £44,75
# 016
MPN: 40091407

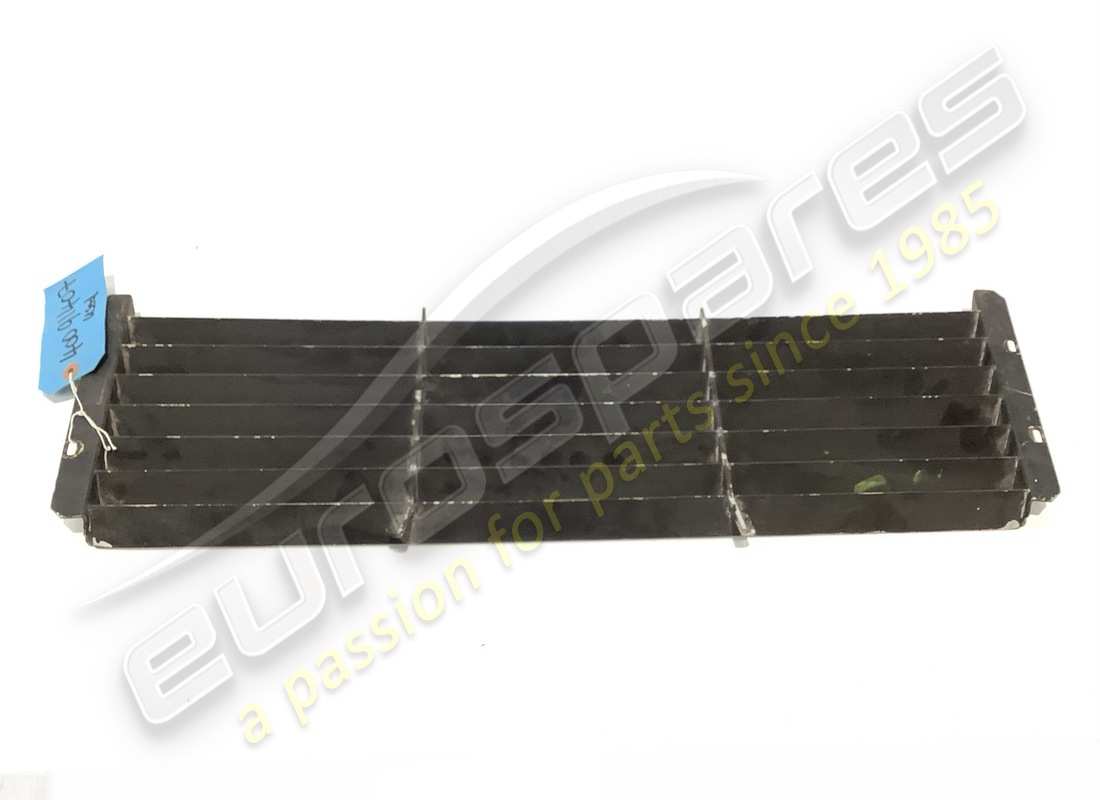

GRIGLIA COFANO
da £308,32
da £308,32
# 017
MPN: 12638126
Rondella
# 018
MPN: 17671106
VITE
da £0,47
da £0,47
# 019
MPN: 17685206
VITE
da £0,47
da £0,47
# 020
MPN: MC3478/1
GUARNIZIONE O SIGILLO
da £18,74
da £18,74
Questa parte sostituisce il numero di parte 20041208 - e 8 altro. Fare clic per visualizzare i dettagli
# 021
MPN: MC3477/1
GUARNIZIONE O SIGILLO
da £5,98
da £5,98
Questa parte sostituisce il numero di parte 20101101 - e 21 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 30166706
VITE
Superamento
Superamento
# 023
MPN: 40043408
COMPLESSIVO CAVO APERTURA COFANO
da £42,52
da £42,52
# 023
MPN: 40197807
SERRATURA COFANO
# 024
MPN: 40043804
GUAINA LUNGA
da £23,30
da £23,30
# 024
MPN: 40043903
GUAINA CORTA
da £21,13
da £21,13
# 025
MPN: 40044000
CAVO
da £10,36
da £10,36
# 026
MPN: 30195903
GRUPPO ESTRAZIONE STIVALE
da £485,45
da £485,45
# 027
MPN: 13274006
VITE
# 028
MPN: 50093509
PERNO
da £5,98
da £5,98
# 029
MPN: 50093400
CESPUGLIO
da £2,95
da £2,95
# 031
MPN: 40073900
CAVO APERTURA DI SICUREZZA
da £4,49
da £4,49
