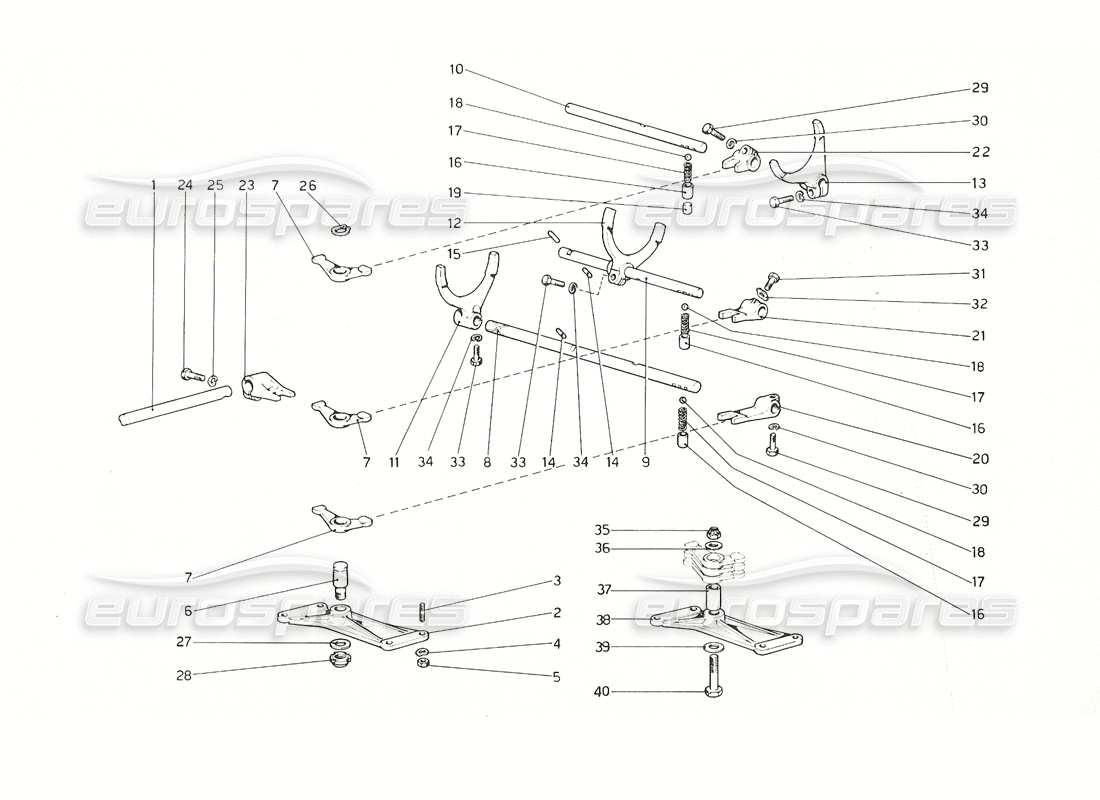

024 - Comandi interni del cambio
Ferrari 308 GT4 Dino (1976) Inside Gearbox Controls Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 105733
ALBERO PER LEVA COMANDO BILANCIERI
Particolari modificati - Vale fino ad esaurimento
Superamento
Superamento
# 001
MPN: 106830
LEVA
Varianti per vetture con guida destra - Particolari modificati - Ad esaurimento
# 001
MPN: 107398
LEVA
Varianti per vetture con guida destra - Particolari modificati - Dopo esaurimento N.106830 e fino N. 10100
da £278,25
da £278,25
# 001
MPN: 108859
LEVA
Varianti per vetture con guida destra - Particolari modificati - Vale dal N. 10300
Superamento
Superamento
# 001
MPN: 109767
ALBERO PER LEVA COMANDO BILANCIERI
Particolari modificati - Dopo esaurim.N. 106733
da £635,01
da £635,01
Questa parte sostituisce il numero di parte 105733 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 104203
SUPPORTO
Particolari modificati - Vale fino ad esaurimento
Superamento
Superamento
# 003
MPN: 11500121
PERNO FILETTATO
Superamento
Superamento
Questa parte sostituisce il numero di parte 13540820
# 004
MPN: 11197774
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 15896211
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 15896210 che abbiamo in magazzino
# 006
MPN: 104266
PERNO
Particolari modificati - Fino esaurimento N. 104203
da £77,75
da £77,75
# 007
MPN: 104265
BILANCIERE
da £134,54
da £134,54
Questa parte sostituisce il numero di parte 523951 - e 1 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 104270
ASTA COMANDO 1¬ VELOCITA E RM
da £225,55
da £225,55
Questa parte sostituisce il numero di parte 524574
# 009
MPN: 104271
ASTA COMANDO 2¬ E 3¬ VELOCITA
da £174,55
da £174,55
Questa parte sostituisce il numero di parte 524575
# 010
MPN: 104272
ASTA COMANDO 4¬ E 5¬ VELOCITA
da £176,99
da £176,99
Questa parte sostituisce il numero di parte 524576
# 011
MPN: 104273
FORCELLA 1¬ VELOCITÀ E RETROMARCIA
da £446,87
da £446,87
Questa parte sostituisce il numero di parte 524577
# 012
MPN: 104274
FORCELLA 2¬ E 3¬ VELOCITÀ
da £446,99
da £446,99
Questa parte sostituisce il numero di parte 524578
# 013
MPN: 104275
FORCELLA 4ª E 5ª VELOCITÀ
da £446,87
da £446,87
# 014
MPN: 106374
RULLINO ARRESTO ASTA LATERALI
da £28,28
da £28,28
Questa parte sostituisce il numero di parte 525087
# 015
MPN: 106375
RULLINO ARRESTO ASTA CENTRALE
da £13,80
da £13,80
Questa parte sostituisce il numero di parte 525086
# 016
MPN: 104277
CESPUGLIO
da £64,68
da £64,68
Questa parte sostituisce il numero di parte 523975
# 017
MPN: 100750
PRIMAVERA
da £1,05
da £1,05
Questa parte sostituisce il numero di parte 523899
# 018
MPN: 101612
SFERA
da £0,75
da £0,75
Questa parte sostituisce il numero di parte 93309
# 019
MPN: 104278
DISTANZIATORE
da £33,35
da £33,35
Questa parte sostituisce il numero di parte 523963
# 020
MPN: 106214
FORCEILINO COMANDO ASTA 1¬ VEL, E RM
da £178,64
da £178,64
Questa parte sostituisce il numero di parte 525011
# 021
MPN: 106215
FORCELLA SELETTORE 2ª E 3ª VELOCITÀ'
da £150,66
da £150,66
Questa parte sostituisce il numero di parte 525012
# 022
MPN: 106216
FORCELLA SELETTRICE 4ª e 5ª VELOCITÀ
da £152,81
da £152,81
Questa parte sostituisce il numero di parte 525013
# 023
MPN: 106213
LEVA
da £81,16
da £81,16
Questa parte sostituisce il numero di parte 525010 - e 1 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 16043621
BULLONE
da £1,18
da £1,18
# 025
MPN: 127496
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10516671 - e 3 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 11066875
ANELLO SEEGER
Particolari modificati - Fino esaurimento N.104203
Superamento
Superamento
# 027
MPN: 103194
Rondella
Particolari modificati - Fino esaurimento N.104203
da £0,58
da £0,58
# 028
MPN: 100865
GHIERA
Particolari modificati - Fino esaurimento N.104203
da £9,91
da £9,91
# 029
MPN: 106831
BARRA COMANDO CAMBIO
Varianti per vetture con guida destra
da £165,47
da £165,47
# 029
MPN: 16043521
BULLONE
da £0,51
da £0,51
# 030
MPN: 106882
OCCHIELLO LATO TORRETTA
Varianti per vetture con guida destra - Particolari modificati - Vale fino ad esaurimento
Superamento
Superamento
# 030
MPN: 109562
OCCHIELLO LATO TORRETTA
Varianti per vetture con guida destra - Particolari modificati - Dopo esaurim. N. 106882
da £25,01
da £25,01
# 030
MPN: 1127496
Rondella
# 031
MPN: 104279
BULLONE
da £22,10
da £22,10
Questa parte sostituisce il numero di parte 95176 - e 2 altro. Fare clic per visualizzare i dettagli
# 032
MPN: 103587
PIATTO
da £5,85
da £5,85
Questa parte sostituisce il numero di parte 92692 - e 1 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 16043521
BULFONE
da £0,51
da £0,51
# 034
MPN: 127496
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10516671 - e 3 altro. Fare clic per visualizzare i dettagli
# 035
MPN: 16109221
NOCE
Particolari Modificati - Dopo esaurim. N. 104203
da £0,51
da £0,51
# 036
MPN: 106426
Rondella
Particolari modificati - Dopo.esaurim. N. 104203
da £3,95
da £3,95
# 037
MPN: 108917
CESPUGLIO
Particolari modificati - Dopo. esaurim. N. 104203
da £46,46
da £46,46
# 038
MPN: 108916
SUPPORTO
Particolari Modificati - Dopo esaurim. N. 104203
Superamento
Superamento
# 039
MPN: 108281
Rondella
Particolari Modificati - Dopo esaurim. N. 104203
da £0,96
da £0,96
# 040
MPN: 15541121
BULLONE
Particolari Modificati - Dopo esaurim. N. 104203
da £0,57
da £0,57
-part-diagram-025.webp "FERRARI 308 GT4 DINO (1976) COMANDI ESTERNI DEL CAMBIO (FINO A N. 10114 GS - 10100 GD - 10358 VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-025a.webp "FERRARI 308 GT4 DINO (1976) COMANDI ESTERNI DEL CAMBIO (DAL N. 11324 GS - 11300 GD - 10360 VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-026.webp "FERRARI 308 GT4 DINO (1976) DIFFERENZIALE E SEMIASSE (FINO AL CAMBIO N. 692) DIAGRAMMA DELLE PARTI")
-part-diagram-026a.webp "FERRARI 308 GT4 DINO (1976) DIFFERENZIALE E SEMIASSE (DAL CAMBIO N. 693) DIAGRAMMA DELLE PARTI")
-part-diagram-027.webp "FERRARI 308 GT4 DINO (1976) PEDALIERA - COMANDI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-028.webp "FERRARI 308 GT4 DINO (1976) SISTEMA FRENANTE (FINO AL N. 11482 GS | 12... GD | 11462 USA) DIAGRAMMA DELLE PARTI")
-part-diagram-028a.webp "FERRARI 308 GT4 DINO (1976) SISTEMA FRENANTE (DAL N. 11506 GS | 12... GD | 11994 USA) DIAGRAMMA DELLE PARTI")
-part-diagram-029.webp "FERRARI 308 GT4 DINO (1976) PINZE PER FRENI ANTERIORI E POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-030.webp "FERRARI 308 GT4 DINO (1976) CONTROLLO DEL FRENO A MANO DIAGRAMMA DELLE PARTI")
-part-diagram-031.webp "FERRARI 308 GT4 DINO (1976) SCATOLA DI STERZO E COLLEGAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-032.webp "FERRARI 308 GT4 DINO (1976) PIANTONE DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-033.webp "FERRARI 308 GT4 DINO (1976) SOSPENSIONI ANTERIORI - AMMORTIZZATORI E DISCHI FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-034.webp "FERRARI 308 GT4 DINO (1976) SOSPENSIONE ANTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-035.webp "FERRARI 308 GT4 DINO (1976) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-036.webp "FERRARI 308 GT4 DINO (1976) SOSPENSIONE POSTERIORE - BRACCI TRASVERSALI DIAGRAMMA DELLE PARTI")
-part-diagram-037.webp "FERRARI 308 GT4 DINO (1976) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-038.webp "FERRARI 308 GT4 DINO (1976) ACCENSIONE DEL MOTORE (2 DISTRIBUTORI) DIAGRAMMA DELLE PARTI")
-part-diagram-038a.webp "FERRARI 308 GT4 DINO (1976) ACCENSIONE DEL MOTORE (DISTRIBUTORE 1) DIAGRAMMA DELLE PARTI")
-part-diagram-039.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI GENERAZIONE ELETTRICA DIAGRAMMA DELLE PARTI")
-part-diagram-040.webp "FERRARI 308 GT4 DINO (1976) IMPIANTO DI CLIMATIZZAZIONE (FINO A N. 12162) DIAGRAMMA DELLE PARTI")
-part-diagram-040a.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI ARIA CONDIZIONATA (DAL N. 12180) DIAGRAMMA DELLE PARTI")
-part-diagram-041.webp "FERRARI 308 GT4 DINO (1976) COMPRESSORE E CONTROLLI DELL'ARIA CONDIZIONATA DIAGRAMMA DELLE PARTI")
-part-diagram-042.webp "FERRARI 308 GT4 DINO (1976) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-043.webp "FERRARI 308 GT4 DINO (1976) SCHEMA DELLE PARTI DEL COMANDO DELL'ACCELERATORE (VERSIONE RH D).")
-part-diagram-044.webp "FERRARI 308 GT4 DINO (1976) PEDALIERA - COMANDO FRIZIONE (VERSIONE RH D) SCHEMA DELLE PARTI")
-part-diagram-045.webp "FERRARI 308 GT4 DINO (1976) SCHEMA DELLE PARTI DELL'IMPIANTO IDRAULICO DEI FRENI (VERSIONE RH D).")
-part-diagram-046.webp "FERRARI 308 GT4 DINO (1976) POMPA DELL'ARIA ANTERIORE E TUBAZIONI (VERSIONE USA 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-047.webp "FERRARI 308 GT4 DINO (1976) POMPA DELL'ARIA POSTERIORE E TUBAZIONI (VERSIONI USA E AUSTRALIANA 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-048.webp "FERRARI 308 GT4 DINO (1976) PROTEZIONI POMPA DELL'ARIA (VERSIONI USA E AUSTRALIANE 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-049.webp "FERRARI 308 GT4 DINO (1976) DISPOSITIVO DI INATTIVITÀ VELOCE (VERSIONI USA E AUSTRALIANA 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-050.webp "FERRARI 308 GT4 DINO (1976) CARBOIDRATI WEBER 40 DCNF (VERSIONE USA 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-050a.webp "FERRARI 308 GT4 DINO (1976) CARBOIDRATI WEBER 40 DCNF (VERSIONE AUSTRALIANA 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-051.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI ALIMENTAZIONE SPECIFICHE USA (FINO AL N. 11462 - VERSIONE USA 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-051a.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI ALIMENTAZIONE SPECIFICHE USA (DAL N.11994 ALLA VERSIONE USA 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-052.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI SCARICO (VERSIONI USA E AUSTRALIANA 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-053.webp "FERRARI 308 GT4 DINO (1976) ACCENSIONE DEL MOTORE (VERSIONI USA E AUSTRALIANA 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-054.webp "FERRARI 308 GT4 DINO (1976) RADIATORE ACQUA - ALLOGGIAMENTO LEVA CAMBIO (VERSIONE USA 1976) DIAGRAMMA DELLE PARTI")
-part-diagram-101.webp "FERRARI 308 GT4 DINO (1976) COPERTURA CORPOREA DIAGRAMMA DELLE PARTI")
-part-diagram-102.webp "FERRARI 308 GT4 DINO (1976) SCOCCA - ELEMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-103.webp "FERRARI 308 GT4 DINO (1976) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-104.webp "FERRARI 308 GT4 DINO (1976) SCOCCA - ELEMENTI INTERNI (VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-105.webp "FERRARI 308 GT4 DINO (1976) SCOCCA - ELEMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-106.webp "FERRARI 308 GT4 DINO (1976) COPERCHIO DELLO SCOMPARTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-107.webp "FERRARI 308 GT4 DINO (1976) COPERCHIO E MOQUETTE DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-108.webp "FERRARI 308 GT4 DINO (1976) COPERCHIO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-109.webp "FERRARI 308 GT4 DINO (1976) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-110.webp "FERRARI 308 GT4 DINO (1976) PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-111.webp "FERRARI 308 GT4 DINO (1976) PARAURTI E MODANATURE DIAGRAMMA DELLE PARTI")
-part-diagram-112.webp "FERRARI 308 GT4 DINO (1976) PARAURTI (VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-112a.webp "FERRARI 308 GT4 DINO (1976) PARAURTI (VERSIONE USA) DIAGRAMMA DELLE PARTI")
-part-diagram-113.webp "FERRARI 308 GT4 DINO (1976) OCCHIALI DIAGRAMMA DELLE PARTI")
-part-diagram-114.webp "FERRARI 308 GT4 DINO (1976) RIVESTIMENTI INTERNI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-115.webp "FERRARI 308 GT4 DINO (1976) I RIVESTIMENTI INTERNI E' ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-116.webp "FERRARI 308 GT4 DINO (1976) POSTI A SEDERE DIAGRAMMA DELLE PARTI")
-part-diagram-117.webp "FERRARI 308 GT4 DINO (1976) MOQUETTE DIAGRAMMA DELLE PARTI")
-part-diagram-118.webp "FERRARI 308 GT4 DINO (1976) STRUMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-119.webp "FERRARI 308 GT4 DINO (1976) CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-120.webp "FERRARI 308 GT4 DINO (1976) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-121.webp "FERRARI 308 GT4 DINO (1976) FUSIBILI E RELÈ DIAGRAMMA DELLE PARTI")
-part-diagram-122.webp "FERRARI 308 GT4 DINO (1976) DISPOSITIVO SOLLEVAMENTO FARI DIAGRAMMA DELLE PARTI")
-part-diagram-123.webp "FERRARI 308 GT4 DINO (1976) LUCI DIAGRAMMA DELLE PARTI")
-part-diagram-124.webp "FERRARI 308 GT4 DINO (1976) TERGICRISTALLO, RONDELLA E AVVISATORE ACUSTICO DIAGRAMMA DELLE PARTI")
-part-diagram-125.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI RISCALDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-001.webp "FERRARI 308 GT4 DINO (1976) MOTORE - CAMBIO E SUPPORTI DIAGRAMMA DELLE PARTI")
-part-diagram-002.webp "FERRARI 308 GT4 DINO (1976) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-003.webp "FERRARI 308 GT4 DINO (1976) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-004.webp "FERRARI 308 GT4 DINO (1976) DISTANZIALE ALLOGGIAMENTO VOLANO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-005.webp "FERRARI 308 GT4 DINO (1976) TESTATA (DESTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-006.webp "FERRARI 308 GT4 DINO (1976) TESTATA (SINISTRA) DIAGRAMMA DELLE PARTI")
-part-diagram-007.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-008.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI CRONOMETRAGGIO - CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-009.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI ALIMENTAZIONE (VERSIONE EURO) DIAGRAMMA DELLE PARTI")
-part-diagram-010.webp "FERRARI 308 GT4 DINO (1976) CARBURATORI E FILTRO DELL'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-011.webp "FERRARI 308 GT4 DINO (1976) CARBOIDRATI WEBER 40 DCNF (2 DISTRIBUTORI) DIAGRAMMA DELLE PARTI")
-part-diagram-011a.webp "FERRARI 308 GT4 DINO (1976) CARBOIDRATI WEBER 40 DCNF (1 DISTRIBUTORE) DIAGRAMMA DELLE PARTI")
-part-diagram-012.webp "FERRARI 308 GT4 DINO (1976) CONTROLLO DELL'ACCELERATORE (2 DISTRIBUTORI) DIAGRAMMA DELLE PARTI")
-part-diagram-012a.webp "FERRARI 308 GT4 DINO (1976) CONTROLLO DELL'ACCELERATORE (DISTRIBUTORE 1) DIAGRAMMA DELLE PARTI")
-part-diagram-013.webp "FERRARI 308 GT4 DINO (1976) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-014.webp "FERRARI 308 GT4 DINO (1976) SISTEMA BLOW-BY DIAGRAMMA DELLE PARTI")
-part-diagram-015.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI LUBRIFICAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-016.webp "FERRARI 308 GT4 DINO (1976) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-017.webp "FERRARI 308 GT4 DINO (1976) POMPA DELL'ACQUA E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-018.webp "FERRARI 308 GT4 DINO (1976) CONTROLLO FUNZIONAMENTO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-019.webp "FERRARI 308 GT4 DINO (1976) GRUPPO FRIZIONE E COPERCHIO DIAGRAMMA DELLE PARTI")
-part-diagram-020.webp "FERRARI 308 GT4 DINO (1976) TRASMISSIONE DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-021.webp "FERRARI 308 GT4 DINO (1976) CAMBIO - SCATOLA DEL DIFFERENZIALE E COPPA DELL'OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-022.webp "FERRARI 308 GT4 DINO (1976) INGRANAGGI DELL'ALBERO PRINCIPALE DIAGRAMMA DELLE PARTI")
-part-diagram-023.webp "FERRARI 308 GT4 DINO (1976) INGRANAGGI DELL'ALBERO DI RINVIO DIAGRAMMA DELLE PARTI")
