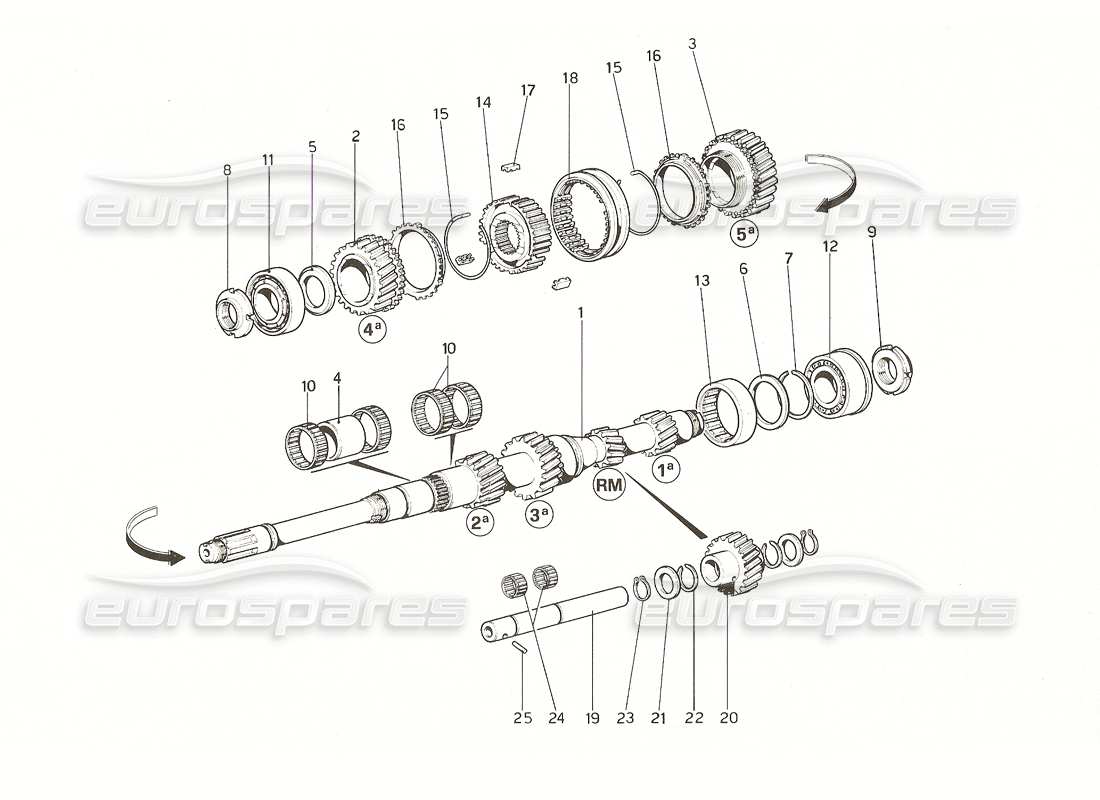

022 - Ingranaggi dell'albero principale
Ferrari 308 GT4 Dino (1976) Main Shaft Gears Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 105529
ALBERO PRIMARIO
Superamento
Superamento
# 002
MPN: 104236
Tradurre......
Superamento
Superamento
# 003
MPN: 119746
Tradurre......
da £1.473,83
da £1.473,83
Questa parte sostituisce il numero di parte 104237
# 004
MPN: 104241
Tradurre......
da £95,61
da £95,61
Questa parte sostituisce il numero di parte 524563
# 005
MPN: 104242
DISTANZIATORE
da £33,95
da £33,95
# 006
MPN: 105538
DISTANZIATORE
da £22,19
da £22,19
# 007
MPN: 105559
ANEILO ELASTICO
Superamento
Superamento
# 008
MPN: 104252
GHIERA
da £77,96
da £77,96
Questa parte sostituisce il numero di parte 104352 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 104253
GHLERA
da £76,63
da £76,63
Questa parte sostituisce il numero di parte 524259
# 010
MPN: 104255
Tradurre......
Particolari modificati - Vale fino esaurirnento
da £30,50
da £30,50
# 010
MPN: 109002
Tradurre......
Particolari modificati - Vale dopo esaurimento N. 104255
da £16,40
da £16,40
Questa parte sostituisce il numero di parte 114059
# 011
MPN: 108656
CUSCINETTO LATO FRIZIONE
da £309,40
da £309,40
Questa parte sostituisce il numero di parte 104257
# 011
MPN: 108656
CUSCINETTO LATO FRIZIONE
da £309,40
da £309,40
Questa parte sostituisce il numero di parte 104257
# 012
MPN: 103042
CUSCINETTO
da £153,66
da £153,66
# 013
MPN: 105539
CUSCINETTO CENTRALE
da £71,85
da £71,85
# 014
MPN: 106046
CORPO SINCRONIZZATORE
da £674,44
da £674,44
# 015
MPN: 106047
PRIMAVERA
Superamento
Superamento
# 016
MPN: 106048
ANEILO FLOTTANTE SINCRONIZZATORE
da £603,44
da £603,44
# 017
MPN: 106049
TASSELLO PER SINCRONIZZATORE
Superamento
Superamento
# 018
MPN: 106051
MANICOTTO PER SINCRONIZZATORE
da £410,84
da £410,84
# 019
MPN: 104221
PERNO
da £65,80
da £65,80
Questa parte sostituisce il numero di parte 524554 - e 2 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 105541
INGRANAGGIO FOLLE RM
da £154,40
da £154,40
# 021
MPN: 104249
DISTANZIATORE
da £38,04
da £38,04
# 022
MPN: 104250
ANELLO SEEGER
da £0,96
da £0,96
# 023
MPN: 11067075
ANELLO SEEGER
Superamento
Superamento
# 024
MPN: 104256
GABBIA A RULLINI INGRANAGGIO FOLLE RM
da £5,97
da £5,97
# 025
MPN: 10336210
SPILLO
da £4,64
da £4,64
