014 - SISTEMA BLOW-BY

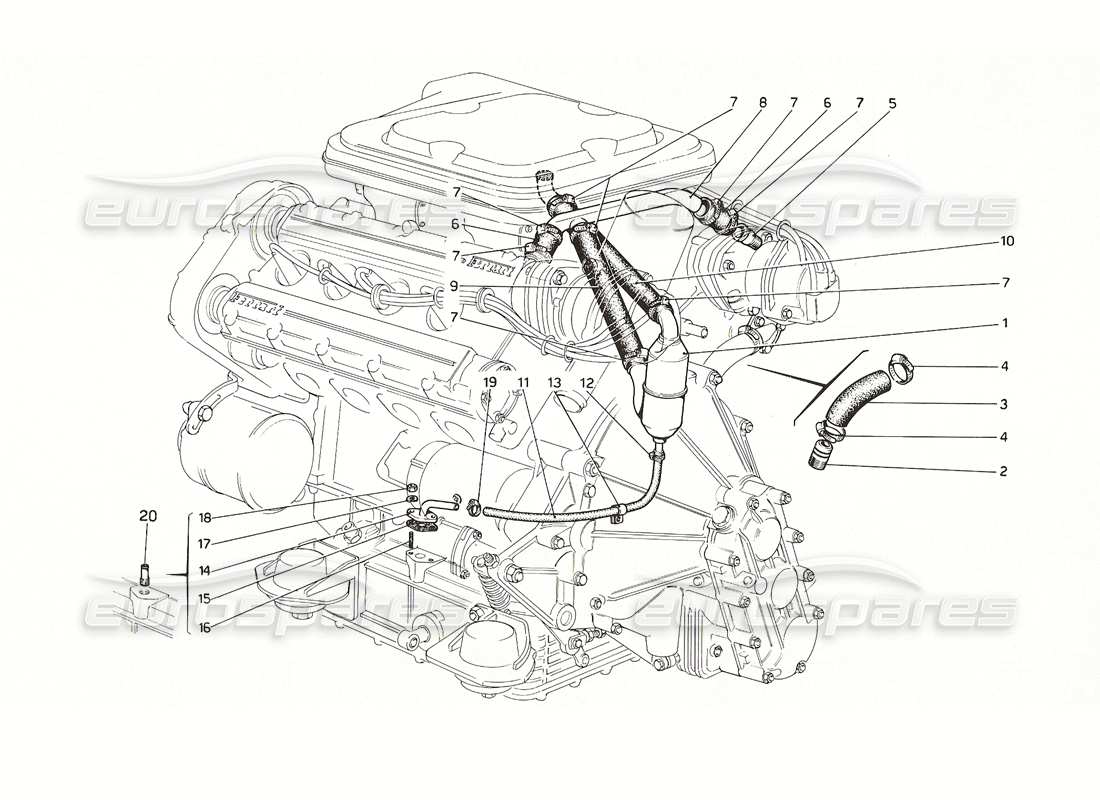

Ferrari 308 GT4 Dino (1976) Blow-by system Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 106330
CASSETTA VAPORE OLIO
da £304,50
da £304,50
# 002
MPN: 102705
UNIONE
da £79,26
da £79,26
# 003
MPN: 106981
tubo flessibile
da £67,26
da £67,26
# 004
MPN: 10169290
CLIP DEL GIUBILEO
Superamento
Superamento
# 005
MPN: 106883
UNIONE
da £45,85
da £45,85
# 006
MPN: 106984
MANICA
Particolari modificati - Vale fino al N. 08022
da £3,14
da £3,14
# 007
MPN: 13000490
CLIP DEL GIUBILEO
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 10169090 - e 3 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 106982
TUBO
da £158,70
da £158,70
Questa parte sostituisce il numero di parte 106985
# 008
MPN: 106985
TUBO A 3 VIE
Particolari modificati - Vale fino al N. 08022
Superamento
Superamento
# 008
MPN: 116783
TUBO SFIATO OLIO
da £31,64
da £31,64
Questa parte sostituisce il numero di parte 106335
# 009
MPN: 106336
tubo flessibile
Superamento
Superamento
# 010
MPN: 106337
tubo flessibile
Superamento
Superamento
# 011
MPN: 106338
TUBO DAL CORPO SFIATO ALIA COPPA
Particolari modificati - Vale fino al N.09562
Superamento
Superamento
# 011
MPN: 108099
tubo flessibile
da £27,56
da £27,56
Questa parte sostituisce il numero di parte 106338
# 012
MPN: 10168790
CLIP DEL GIUBILEO
# 013
MPN: 10450490
STAFFA/SUPPORTO
da £0,47
da £0,47
# 014
MPN: 104210
TUBO PER SCARICO OLIO NELLA COPPA
Particolari modificati - Vale fino al N.09562
da £63,90
da £63,90
Questa parte sostituisce il numero di parte 210152
# 015
MPN: 104211
GUARNIZIONE
Particolari modificati - Vale fino al N.09562
da £0,75
da £0,75
# 016
MPN: 11500121
PERNO FILETTATO
Particolari modificati - Vale fino a! N.09562
Superamento
Superamento
Questa parte sostituisce il numero di parte 13540820
# 017
MPN: 10516471
Rondella
Particolari modificati - Vale fino ai N.09562
Superamento
Superamento
# 018
MPN: 15896211
NOCE
Particolari modificati - Vale fino al N.09562
Superamento
Superamento
Questa parte sostituisce il numero di parte 15896210
# 019
MPN: 10168890
CLIP DEL GIUBILEO
da £1,05
da £1,05
# 020
MPN: 103870
UNIONE
Particolari modificati - Vale dal N.09564
da £40,05
da £40,05
Questa parte sostituisce il numero di parte 4082627
