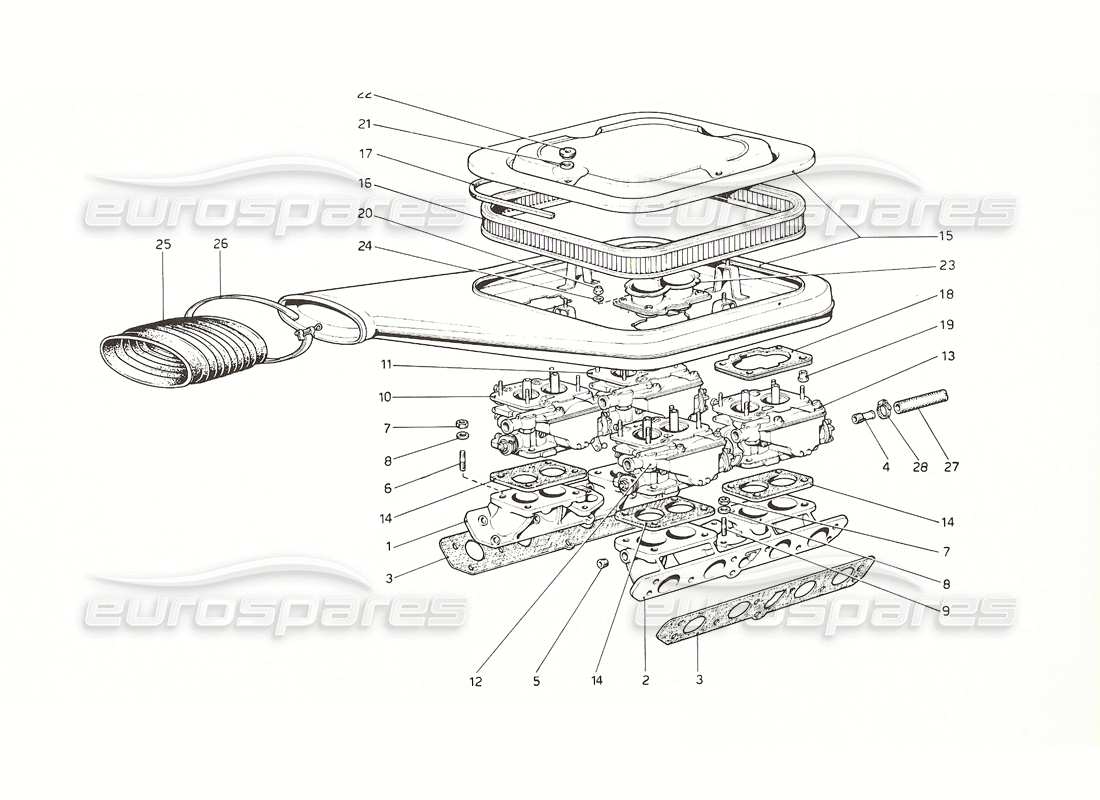

010 - Carburatori e filtro dell'aria
Ferrari 308 GT4 Dino (1976) Carburettors and air cleaner Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 1071038

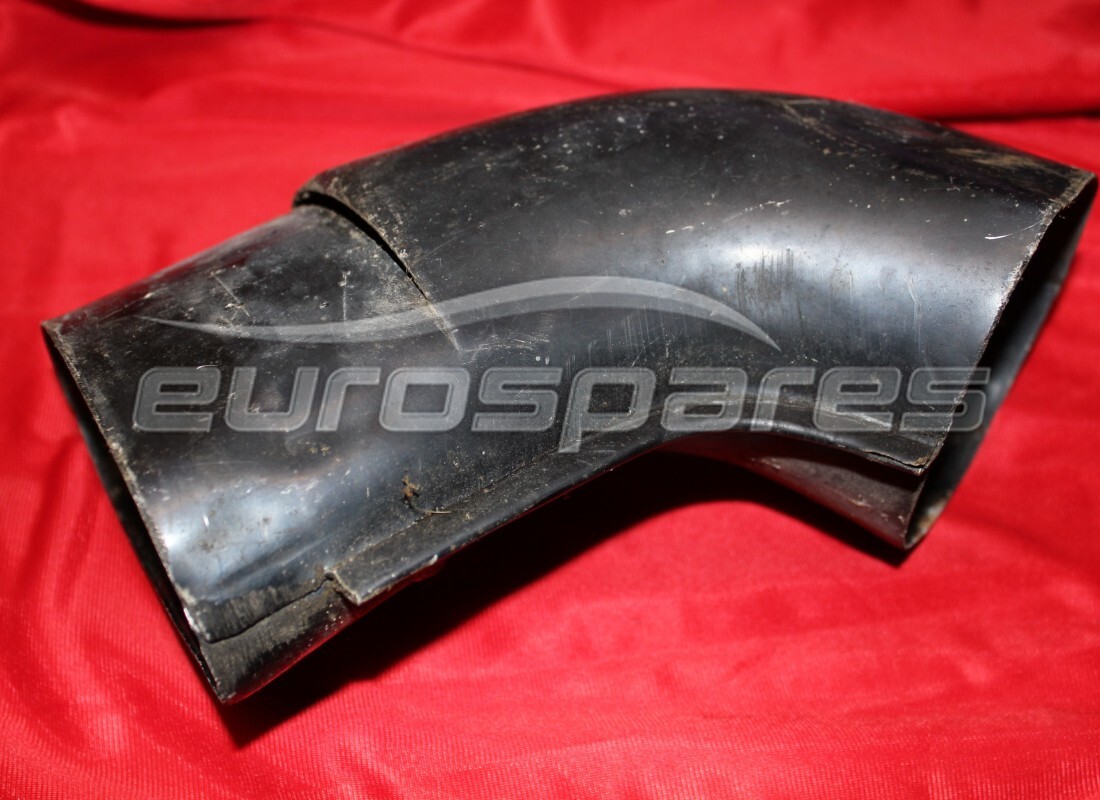

MANICA
da £126,00
da £126,00
# 001
MPN: 107114
COLLETTORE ASPIRAZIONE DX
da £412,41
da £412,41
# 001
MPN: K776SE
KIT RICOSTRUZIONE CARBURATORE
40DCNF - 35-36-37-38-43
da £131,25
da £131,25
# 002
MPN: 103871
COLLETTORE ASPIRAZIONE SX
# 003
MPN: 147674
GUARNIZIONE
da £11,88
da £11,88
Questa parte sostituisce il numero di parte 104031
# 004
MPN: 103870
UNIONE
da £40,05
da £40,05
Questa parte sostituisce il numero di parte 4082627
# 005
MPN: 10269550
TAPPO
da £1,66
da £1,66
# 006
MPN: 13517121
PERNO
Superamento
Superamento
# 007
MPN: 16100824
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 11198074
Rondella
da £0,51
da £0,51
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 16100814
PERNO
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 16100811 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 104307
Carburatore posteriore destro (WEBER 40 DCNF 38}
Particolari modificati - Motore con 2 distributori
Superamento
Superamento
# 010
MPN: 108894
CARBURATORE POSTERIORE DX (WEBER 40 DCNF 60)
da £757,67
da £757,67
Questa parte sostituisce il numero di parte 104307
# 011
MPN: 104309
Carburatore posteriore sinistro (WEBER 40 DCNF 37}
Particolari modificati - Motore con 2 distributori
Superamento
Superamento
# 011
MPN: 108896
CARBURATORE POSTERIORE SX (WEBER 40 DCNF 59)
Questa parte sostituisce il numero di parte 104309
# 012
MPN: 104306
Carburatore anteriore destro (WEBER 40 DCNF 36}
Particolari modificati - Motore con 2 distributori
da £399,37
da £399,37
# 012
MPN: 108893
CARBURATORE ANTERIORE DESTRO (WEBER 40 DCNF 58)
da £298,68
da £298,68
# 013
MPN: 104308
CARBURATORE ANTERIORE SINISTRO (WEBER 40 DCNF 57)
Superamento
Superamento
# 014
MPN: 103786
DISTANZIATORE
da £63,17
da £63,17
Questa parte sostituisce il numero di parte 4185358
# 015
MPN: 104546

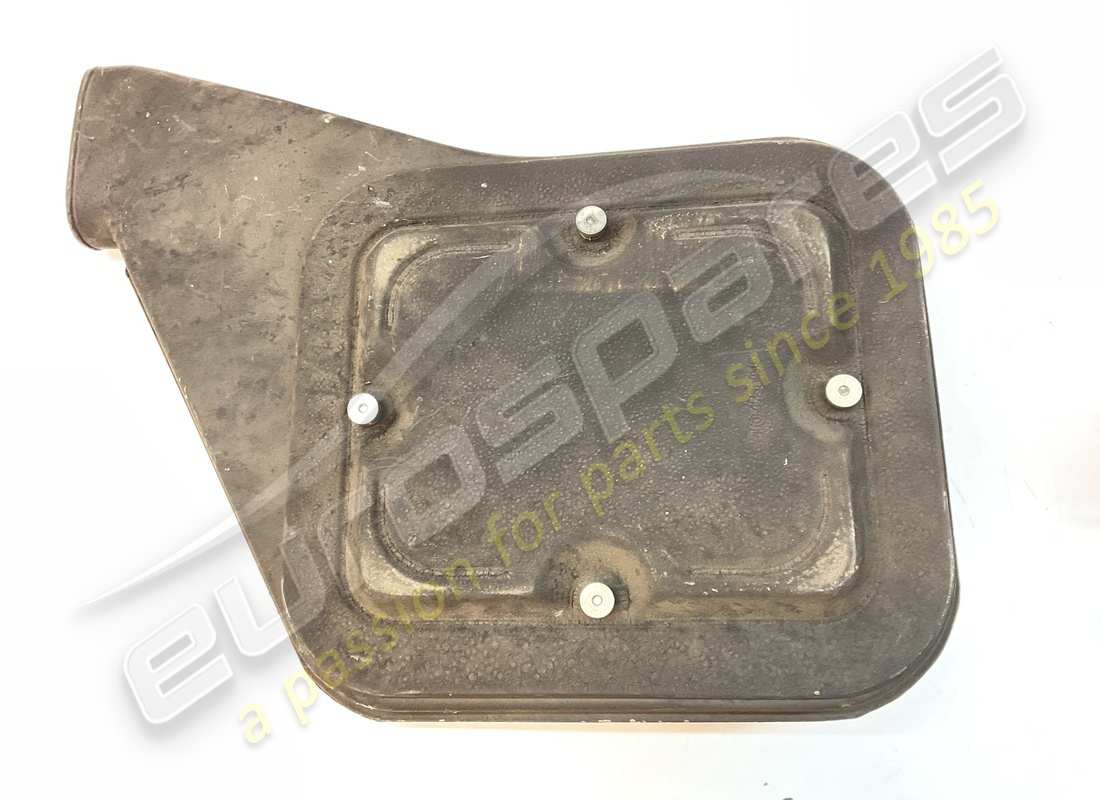

SCATOLA FILTRO ARIA
da £740,11
da £740,11
# 015
MPN: 109761
SCATOLA FILTRO ARIA
Particolari modificati - Motore con 1 distributore
da £939,75
da £939,75
Questa parte sostituisce il numero di parte 109176
# 015
MPN: 109762
SCATOLA FILTRO ARIA
da £718,11
da £718,11
Questa parte sostituisce il codice articolo 109579 che abbiamo in magazzino
# 016
MPN: 114432
FILTRO DELL'ARIA
da £64,41
da £64,41
Questa parte sostituisce il numero di parte 104547 - e 2 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 114058
GUARNIZIONE
da £15,08
da £15,08
Questa parte sostituisce il numero di parte 104548 - e 1 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 103923
GUARNIZIONE
da £27,52
da £27,52
# 019
MPN: 103925
DISTANZIATORE
da £13,52
da £13,52
Questa parte sostituisce il numero di parte 9182022
# 020
MPN: 169180
DADO AUTOBLOCCANTE
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 12574121
# 021
MPN: 104549
GUARNIZIONE
da £2,93
da £2,93
Questa parte sostituisce il numero di parte 9181506
# 022
MPN: 104550
DADO ZIGRINATO AIRBOX
da £6,60
da £6,60
Questa parte sostituisce il numero di parte 95100135
# 023
MPN: 105736
TROMBA
# 024
MPN: 10519301
Rondella
da £14,02
da £14,02
Questa parte sostituisce il numero di parte 10517377 - e 2 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 107103
MANICA
da £81,62
da £81,62
# 026
MPN: 10292390
CLIP DEL GIUBILEO
da £3,94
da £3,94
# 027
MPN: 107041
TUBO
Superamento
Superamento
# 028
MPN: 13000390
CLIP DEL GIUBILEO
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
