ferrari 308 (1981) gtbi/gtsi pompa dell'acqua e tubazioni diagramma delle parti

017 - Pompa dell'acqua e tubazioni

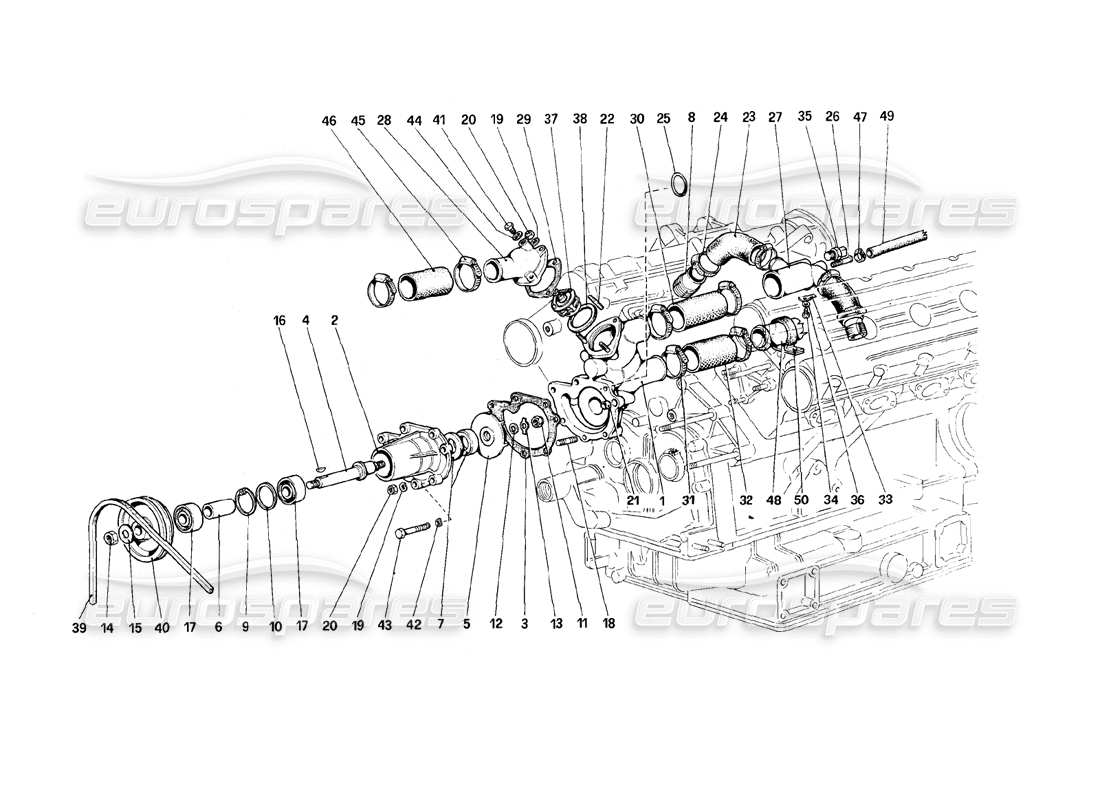

Ferrari 308 (1981) GTBi/GTSi Water Pump and Pipings Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                              #
                                                                                              Numero di parte
                                                                                              Descrizione
                                                                                              Chiave
                                                                                              Prezzo
                                                                                              # 001
                                                                                              MPN: 115470
                                                                                              CORPO POJNPA ACQUA
                                                                                              utilizza il codice articolo: 121255
                                                                                              da £550,00
                                                                                              da £550,00
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              CORPO POMPA ACQUA Genuine Parte Ferrari: usata in magazzino
                                                                                              # 001
                                                                                              MPN: 115471
                                                                                              CORPO POMPA ACQUA COMPLETE
                                                                                              utilizza il codice articolo: 121255
                                                                                              da £408,07
                                                                                              da £408,07
                                                                                              Questa parte sostituisce il codice articolo 115470 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                              ALLOGGIAMENTO POSTERIORE POMPA ACQUA COMPLETO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              ALLOGGIAMENTO POSTERIORE POMPA ACQUA COMPLETO Genuine Ferrari Parte: danneggiata in magazzino
                                                                                              ALLUMINIO CORROSO ANCORA A TENUTA STAGNA (VEDI FOTO)
                                                                                              # 001
                                                                                              MPN: 115472
                                                                                              POMPA ACQUA COMPLETA
                                                                                              utilizza il codice articolo: 121255
                                                                                              Superamento
                                                                                              Superamento
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              # 001
                                                                                              MPN: 121255
                                                                                              POMPA ACQUA OEM (ORIGINALE) + GUARNIZIONE (135121)
                                                                                              da £305,00
                                                                                              da £305,00
                                                                                              Questa parte sostituisce il numero di parte 103795 - e 5 altro. Fare clic per visualizzare i dettagli
                                                                                              POMPA ACQUA COMPLETA Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              POMPA ACQUA (PARTE ANTERIORE) Eurospares Parte approvata: nuova in magazzino
                                                                                              # 001
                                                                                              MPN: 121255/A
                                                                                              POMPA ACQUA + GUARNIZIONE
                                                                                              Superamento
                                                                                              Superamento
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              # 002
                                                                                              MPN: 116156
                                                                                              COPERTINA
                                                                                              utilizza il codice articolo: 121255
                                                                                              Superamento
                                                                                              Superamento
                                                                                              Questa parte sostituisce il numero di parte 103705
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              # 003
                                                                                              MPN: 135121
                                                                                              GUARNIZIONE POMPA ACQUA
                                                                                              da £3,84
                                                                                              da £3,84
                                                                                              Questa parte sostituisce il numero di parte 103952 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                              GUARNIZIONE POMPA ACQUA Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              GUARNIZIONE POMPA ACQUA Original Attrezzatura: nuova in magazzino
                                                                                              GUARNIZIONE POMPA ACQUA Genuine Ferrari Parte - Nuovo (altro) in magazzino
                                                                                              NUOVO VECCHIO MAGAZZINO
                                                                                              # 005
                                                                                              MPN: 10-38-06
                                                                                              GIRANTE
                                                                                              da £206,61
                                                                                              da £206,61
                                                                                              GIRANTE POMPA ACQUA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 006
                                                                                              MPN: 116157
                                                                                              DISTANZIATORE
                                                                                              da £68,02
                                                                                              da £68,02
                                                                                              DISTANZIATORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 007
                                                                                              MPN: 100433
                                                                                              ANELLO DI TENUTA
                                                                                              In alternativa n. 114410
                                                                                              da £69,95
                                                                                              da £69,95
                                                                                              Questa parte sostituisce il numero di parte 114410
                                                                                              TENUTA POMPA ACQUA (2 PARTE) Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              TENUTA POMPA ACQUA Original Attrezzatura: nuova in magazzino
                                                                                              # 008
                                                                                              MPN: 115246
                                                                                              UNIONE
                                                                                              da £15,13
                                                                                              da £15,13
                                                                                              UNIONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 009
                                                                                              MPN: 11060076
                                                                                              ANELLO SEEGER
                                                                                              da £0,53
                                                                                              da £0,53
                                                                                              ANELLO A SCATTO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 010
                                                                                              MPN: 116158
                                                                                              Rondella
                                                                                              da £22,21
                                                                                              da £22,21
                                                                                              DISTANZIALE POMPA ACQUA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 011
                                                                                              MPN: 100436
                                                                                              DADO CAPPUCCIO
                                                                                              da £7,71
                                                                                              da £7,71
                                                                                              Questa parte sostituisce il numero di parte 92896
                                                                                              NOCE Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 012
                                                                                              MPN: 10730321
                                                                                              Rondella
                                                                                              da £0,66
                                                                                              da £0,66
                                                                                              Questa parte sostituisce il numero di parte 10730301 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                              Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 013
                                                                                              MPN: 100434
                                                                                              PIATTO
                                                                                              da £7,94
                                                                                              da £7,94
                                                                                              Questa parte sostituisce il numero di parte 92361 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                              SCHEDA BLOCC Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 014
                                                                                              MPN: 16101521
                                                                                              NOCE
                                                                                              da £0,57
                                                                                              da £0,57
                                                                                              Questa parte sostituisce il numero di parte 16101520
                                                                                              NOCE Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              NOCE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                              # 015
                                                                                              MPN: 11198673
                                                                                              Rondella
                                                                                              da £0,92
                                                                                              da £0,92
                                                                                              Questa parte sostituisce il numero di parte 11198671
                                                                                              Rondella Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 016
                                                                                              MPN: 10205820
                                                                                              Chiave
                                                                                              da £0,94
                                                                                              da £0,94
                                                                                              Chiave Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 017
                                                                                              MPN: 116159
                                                                                              CUSCINETTO A TENUTA
                                                                                              da £22,06
                                                                                              da £22,06
                                                                                              CUSCINETTO A SFERE SIGILLATO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 018
                                                                                              MPN: 11500721
                                                                                              PERNO FILETTATO
                                                                                              da £0,80
                                                                                              da £0,80
                                                                                              BULLONE PRIGIONIERO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              PERNO Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                              # 019
                                                                                              MPN: 12601271
                                                                                              Rondella
                                                                                              Superamento
                                                                                              Superamento
                                                                                              Questa parte sostituisce il numero di parte 103372 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              # 020
                                                                                              MPN: 12574211
                                                                                              NOCE
                                                                                              da £0,71
                                                                                              da £0,71
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              FERMO IN NYLON ESAGONALE. DADO M6X7.8 Genuine Maserati Parte - Nuovo in magazzino
                                                                                              # 021
                                                                                              MPN: 102704
                                                                                              TASSELLO
                                                                                              da £1,88
                                                                                              da £1,88
                                                                                              Questa parte sostituisce il numero di parte 500805
                                                                                              BULLONE DI TISSAGGIO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              TASSELLO DI CENTRAGGIO Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                              # 022
                                                                                              MPN: 13541124
                                                                                              PERNO
                                                                                              da £12,90
                                                                                              da £12,90
                                                                                              Questa parte sostituisce il numero di parte 13541121
                                                                                              PERNO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 023
                                                                                              MPN: 4234166
                                                                                              MANICA
                                                                                              da £28,36
                                                                                              da £28,36
                                                                                              Questa parte sostituisce il numero di parte 115247
                                                                                              TUBO ACQUA IN SILICONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 024
                                                                                              MPN: 12180090
                                                                                              CLIP DEL GIUBILEO
                                                                                              Superamento
                                                                                              Superamento
                                                                                              Questa parte sostituisce il numero di parte 102958
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              # 025
                                                                                              MPN: 105196
                                                                                              ANELLO DI TENUTA
                                                                                              da £3,03
                                                                                              da £3,03
                                                                                              O-RING Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 026
                                                                                              MPN: 106241
                                                                                              UNIONE
                                                                                              da £26,53
                                                                                              da £26,53
                                                                                              RACCORDO COLLETTORE ACQUA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 027
                                                                                              MPN: 115248
                                                                                              UNIONE
                                                                                              UNIONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 028
                                                                                              MPN: 105165
                                                                                              UNIONE
                                                                                              da £141,04
                                                                                              da £141,04
                                                                                              ALLOGGIAMENTO SUPERIORE DEL TERMOSTATO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 029
                                                                                              MPN: 105189
                                                                                              GUARNIZIONE
                                                                                              da £2,52
                                                                                              da £2,52
                                                                                              Questa parte sostituisce il numero di parte 4206607
                                                                                              GUARNIZIONE PER TERMOSTATO OE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              GUARNIZIONE PER TERMOSTATO OE Original Attrezzatura: nuova in magazzino
                                                                                              # 030
                                                                                              MPN: 115936
                                                                                              MANICA
                                                                                              da £28,23
                                                                                              da £28,23
                                                                                              TUBO ACQUA Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 031
                                                                                              MPN: 12180090
                                                                                              CLIP DEL GIUBILEO
                                                                                              Superamento
                                                                                              Superamento
                                                                                              Questa parte sostituisce il numero di parte 102958
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              # 032
                                                                                              MPN: 121258
                                                                                              MANICA
                                                                                              da £21,01
                                                                                              da £21,01
                                                                                              Questa parte sostituisce il numero di parte 10147087 - e 5 altro. Fare clic per visualizzare i dettagli
                                                                                              TUBO ACQUA Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 033
                                                                                              MPN: 115600
                                                                                              Chiave
                                                                                              da £0,71
                                                                                              da £0,71
                                                                                              COTTURA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 034
                                                                                              MPN: 10374701
                                                                                              VITE
                                                                                              da £0,47
                                                                                              da £0,47
                                                                                              VITE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 035
                                                                                              MPN: 104628
                                                                                              UNITÀ SENSORE TEMPERATURA
                                                                                              da £32,70
                                                                                              da £32,70
                                                                                              Questa parte sostituisce il numero di parte 4108672 - e 3 altro. Fare clic per visualizzare i dettagli
                                                                                              TERMISTORE Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              TERMISTORE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                              TERMISTORE Original Attrezzatura: nuova in magazzino
                                                                                              TERMISTORE Genuine Parte Ferrari: usata in magazzino
                                                                                              # 036
                                                                                              MPN: 10569071
                                                                                              Rondella
                                                                                              da £0,47
                                                                                              da £0,47
                                                                                              Rondella Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 037
                                                                                              MPN: 109671
                                                                                              TERMOSTATO
                                                                                              da £95,00
                                                                                              da £95,00
                                                                                              Questa parte sostituisce il numero di parte 105191
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              TERMOSTATO ACQUA Eurospares Parte approvata: nuova in magazzino
                                                                                              # 038
                                                                                              MPN: 105192
                                                                                              GUARNIZIONE
                                                                                              da £9,95
                                                                                              da £9,95
                                                                                              Questa parte sostituisce il numero di parte 4184495
                                                                                              GUARNIZIONE Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              GUARNIZIONE Eurospares Parte approvata: nuova in magazzino
                                                                                              # 039
                                                                                              MPN: 117435
                                                                                              CINGHIA COMANDO POMPA ACQUA E ALTERNATORE
                                                                                              da £79,40
                                                                                              da £79,40
                                                                                              CINGHIA DELLA POMPA 950MM Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 040
                                                                                              MPN: 105166
                                                                                              PULEGGIA
                                                                                              da £217,45
                                                                                              da £217,45
                                                                                              Questa parte sostituisce il numero di parte 107970
                                                                                              PULEGGIA POMPA ACQUA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              PULEGGIA POMPA ACQUA Eurospares Parte approvata: nuova in magazzino
                                                                                              # 041
                                                                                              MPN: 16042940
                                                                                              VITE
                                                                                              da £8,89
                                                                                              da £8,89
                                                                                              VITE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 042
                                                                                              MPN: 12601371
                                                                                              Rondella
                                                                                              Superamento
                                                                                              Superamento
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              # 043
                                                                                              MPN: 16044421
                                                                                              VITE
                                                                                              da £1,42
                                                                                              da £1,42
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              VITE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                              # 044
                                                                                              MPN: 10260060
                                                                                              GUARNIZIONE
                                                                                              da £0,79
                                                                                              da £0,79
                                                                                              RONDELLA IN Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 045
                                                                                              MPN: 12174090
                                                                                              CLIP DEL GIUBILEO
                                                                                              Superamento
                                                                                              Superamento
                                                                                              Questa parte sostituisce il numero di parte 105303 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              # 046
                                                                                              MPN: 121258
                                                                                              MANICA
                                                                                              da £21,01
                                                                                              da £21,01
                                                                                              Questa parte sostituisce il numero di parte 10147087 - e 5 altro. Fare clic per visualizzare i dettagli
                                                                                              TUBO ACQUA Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 047
                                                                                              MPN: 104879
                                                                                              CLIP DEL GIUBILEO
                                                                                              Superamento
                                                                                              Superamento
                                                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                              # 048
                                                                                              MPN: 115136
                                                                                              TUBO/TUBO/TUBO FLESSIBILE
                                                                                              da £235,49
                                                                                              da £235,49
                                                                                              tubo dell'acqua Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                              # 049
                                                                                              MPN: 122218
                                                                                              TUBO SFIATO COLLEGAMENTO MOTORE NOURRICE
                                                                                              da £27,27
                                                                                              da £27,27
                                                                                              Questa parte sostituisce il numero di parte 103471 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                              tubo flessibile Genuine Ferrari Parte - Nuovo in magazzino
                                                                                              # 050
                                                                                              MPN: 107002
                                                                                              FASCETTA SOSTEGNO TUBO
                                                                                              da £14,10
                                                                                              da £14,10
                                                                                              STAFFA CON GUAINA Genuine Ferrari Parte - Nuovo (Per ordinare)
